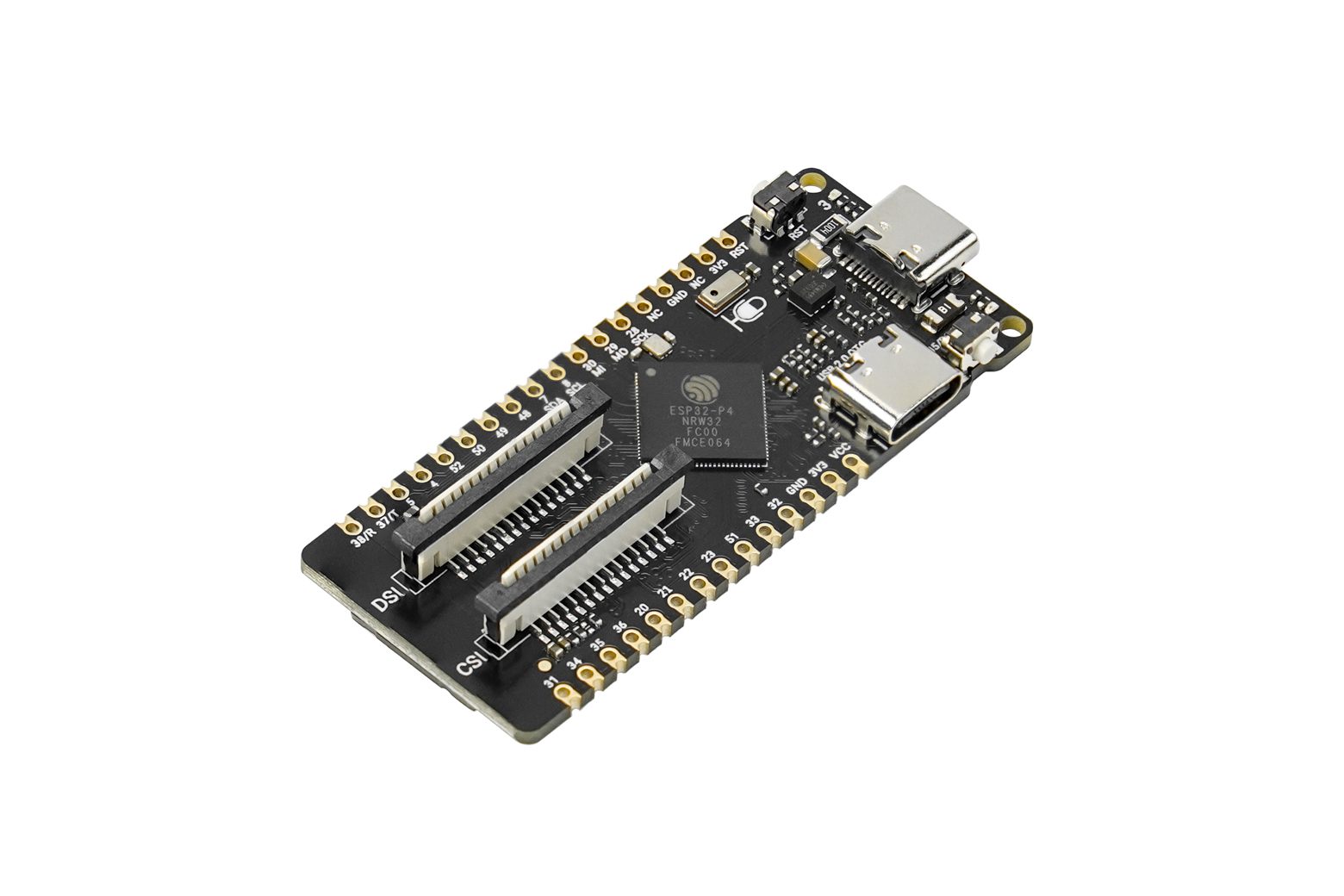

Scheda di visione AI FireBeetle 2 ESP32 – DFR1172

Introduzione Accelera i progetti multimediali e AI Edge con FireBeetle 2 ESP32-P4. Questa piattaforma compatta e altamente integrata combina una CPU RISC-V dual-core da 360 MHz con interfacce MIPI-CSI/DSI native per video ad alta risoluzione, un microfono integrato e connettività Wi-Fi 6. È progettato per essere il nucleo ideale per la creazione di telecamere AI, GUI interattive e pannelli per la casa intelligente, fornendo una base potente ma semplificata per passare rapidamente dal concetto al prototipo ad alte prestazioni. Caratteristiche del core AI ad alte prestazioni ESP32-P4 Al centro, la scheda sfrutta un processore RISC-V dual-core da 360 MHz con FPU a precisione singola ed estensioni delle istruzioni AI. Ciò fornisce la potenza necessaria per attività impegnative di machine learning, consentendo l’implementazione diretta di modelli leggeri come TensorFlow Lite per applicazioni come riconoscimento facciale, rilevamento di oggetti e assistenti AI basati sulla voce. Potenza multimediale nativa La scheda eccelle nell’elaborazione multimediale grazie alle sue interfacce native MIPI-CSI e MIPI-DSI, che consentono la connessione diretta di fotocamere e display ad alta risoluzione, eliminando la necessità di complesse schede adattatrici. Con acceleratori hardware integrati per video H.264 e codifica JPEG, può gestire in modo efficiente flussi video fino a 1080p, rendendolo il nucleo perfetto per telecamere AI e GUI interattive. Inoltre, le interfacce sono compatibili a livello di pin con le periferiche Raspberry Pi, semplificando notevolmente l’approvvigionamento dei componenti. Design compatto e altamente integrato Oltre alla potenza di elaborazione, il valore del FireBeetle 2 risiede nella sua integrazione ponderata in un ingombro minimo di 25,4 x 60 mm. È dotato di un microfono digitale PDM integrato per applicazioni ad attivazione vocale e di uno slot per schede TF per un’ampia archiviazione di dati locali. Questo elevato livello di integrazione riduce la necessità di moduli esterni, semplifica la progettazione complessiva del prodotto ed è ideale per creare dispositivi compatti e con vincoli di spazio. Connettività a prova di futuro Dotato di un coprocessore ESP32-C6 integrato, FireBeetle 2 supporta l’ultimo standard Wi-Fi 6. Ciò fornisce un throughput più elevato, una latenza inferiore e prestazioni migliorate in ambienti di rete congestionati, fondamentali per le applicazioni AIoT ad alta intensità di dati. A ciò si aggiunge lo stabile Bluetooth 5 (LE) per una comunicazione periferica versatile. Layout della scheda e diagramma dei pin di FireBeetle 2 ESP32-P4 Il diagramma sopra evidenzia i componenti chiave e le interfacce di FireBeetle 2 ESP32-P4. Fare riferimento all’elenco seguente per descrizioni dettagliate delle caratteristiche principali: Interfaccia MIPI-DSI: porta display MIPI a 2 corsie, pin compatibile con i display Raspberry Pi per facilitare l’approvvigionamento e la configurazione. Interfaccia MIPI-CSI: porta per fotocamera MIPI a 2 corsie, pin compatibile con le fotocamere Raspberry Pi, ideale per progetti di visione AI. Coprocessore ESP32-C6: fornisce connettività Wi-Fi 6 e Bluetooth 5 (LE) potente e moderna, collegata al chip P4 principale tramite SDIO. USB OTG ad alta velocità (tipo C): una porta USB 2.0 ad alta velocità per un trasferimento rapido dei dati, che supporta OTG per la connessione ad altri dispositivi USB. USB CDC e alimentazione (tipo C): la porta primaria per la programmazione, il debug (tramite seriale) e l’alimentazione della scheda. Microfono PDM: un microfono digitale integrato, che consente lo sviluppo diretto del riconoscimento vocale e di altre applicazioni AI basate sull’audio. Slot per scheda TF: uno slot per scheda MicroSD per la memorizzazione di modelli AI, immagini e registri dati. Pulsanti BOOT e RST: pulsanti standard per ripristinare la scheda e accedere alla modalità di download del firmware. Per una descrizione funzionale completa, pin per pin, fare riferimento alla Wiki del prodotto. Cerchi un inizio più semplice? Per la prototipazione rapida senza breadboard o saldature, prendi in considerazione il kit di sviluppo FireBeetle 2 ESP32-P4. Include questa scheda più la nostra scheda di espansione IO dedicata, che fornisce più porte plug-and-play per tutte le tue periferiche. Avviso di compatibilità: questa scheda presenta il chip ESP32-P4 (v1.0) che funziona a 360 MHz. Puoi usarlo sia con Arduino IDE che con ESP-IDF. Tieni presente che due funzionalità avanzate specifiche, MIPI-CSI e funzioni AI, attualmente richiedono ESP-IDF. Tutte le altre funzioni sono completamente compatibili con l’IDE Arduino. Specifica Parametri di base Tensione operativa: 3,3 V Tensione di ingresso tipo C: 5 V CC Tensione di ingresso VIN: 5 V CC Corrente di sospensione (modalità Deep Sleep, ingresso 5 V sul pin VIN): 31,5 mA Corrente di riposo (ingresso 5 V sul pin VIN): 80 mA Corrente operativa WiFi (ingresso 5 V sul pin VIN) Modalità AP: media 130 mA, picco 1330 mA Modalità STA: media 80 mA, picco 1050 mA Operativa temperatura: -10~60℃ Dimensioni del modulo: 25,4 x 60 mm Informazioni hardware CPU e storage HP Core: microprocessore dual-core RISC-V a 32 bit 360 MHz LP Core: microprocessore single-core a 32 bit RISC-V 40 MHz 32 MB PSRAM Flash: 16 MB 768 KB HP L2MEM 32 KB LP SRAM 128 KB HP ROM 16 KB LP ROM WIFI Protocollo WIFI: IEEE 802.11b/g/n/ax IEEE 802.11ax (modalità non AP solo 20 MHz) Larghezza di banda WIFI: la banda da 2,4 GHz supporta larghezze di banda di 20 MHz e 40 MHz Modalità WIFI: modalità Station, modalità SoftAP, modalità SoftAP+Station e modalità promiscua Frequenza WIFI: 2,4 GHz Aggregazione frame: TX/RX A-MPDU, TX/RX A-MSDU Bluetooth Protocollo Bluetooth: Bluetooth 5 Frequenze Bluetooth: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps Pin interfaccia I/O digitale x24 MIPI CSI a 2 canali x1 MIPI DSI a 2 canali x1 UART x5 LP UART x1 I2C x2 LP I2C x1 I3C x1 I2S x3 LP I2S x1 SPI x2 LP SPI x1 USB ad alta velocità OTG 2.0 x1 SDIO2.0 x1 TOUCH Controller PWM LED a 4 canali con ricetrasmettitore a infrarossi a 8 canali: canali di trasmissione x5, canali di ricezione x5 1 × ADC SAR a 12 bit, 7 canali Nota: i pin funzionali sono multiplex e il numero di interfacce sopra indicato è il valore massimo. Elenco di spedizione FireBeetle 2 Scheda di sviluppo ESP32-P4 x1 20 pin 2,54 mm Connettore maschio x2 Documenti Wiki prodotto ESP32-P4 Scheda tecnica FireBeetle 2 ESP32-P4 Applicazioni schematiche Telecamere di rete alimentate da intelligenza artificiale e sorveglianza intelligente Videocitofoni AI e spioncini intelligenti Tracciamento di oggetti Giunti cardanici Pannelli di controllo per la casa intelligente Cornici digitali interattive Lettori pubblicitari multimediali
