Scheda driver motore CC senza spazzole SimpleFOCmini – DRI0058

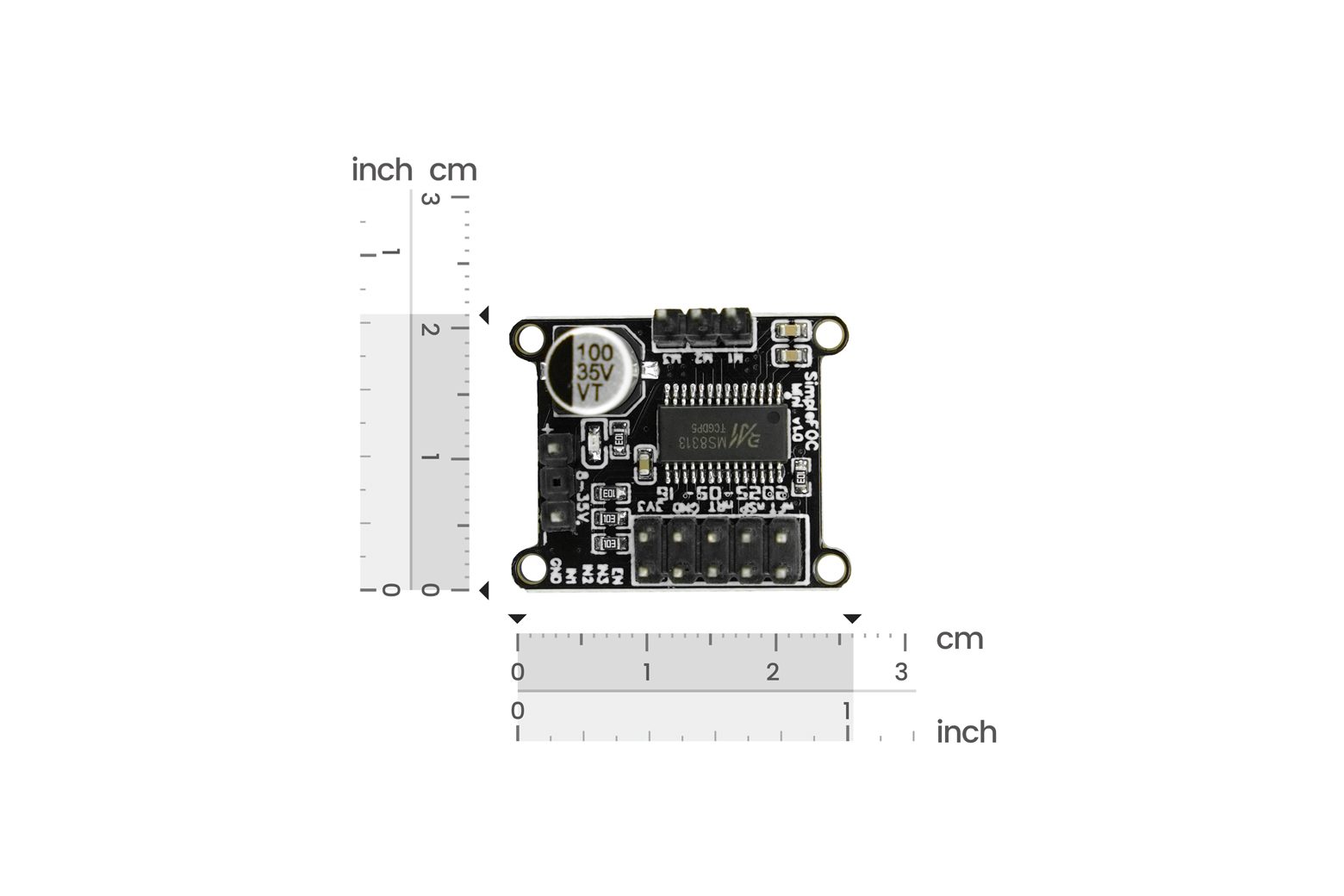

Introduzione SimpleFOCmini è una scheda driver compatta e ad alte prestazioni progettata per il controllo preciso di motori Brushless DC (BLDC). Misurando solo 26 x 21,5 mm, questo driver integra il controllo orientato al campo (FOC), un algoritmo avanzato per la gestione in tempo reale e a circuito chiuso del campo magnetico del motore. Supporta un ampio ingresso di alimentazione da 8-30 V e fornisce una corrente di picco fino a 2,5 A, consentendo un’efficienza superiore e un controllo fluido e reattivo sulla posizione, velocità e coppia del motore. Con compatibilità nativa del segnale 3,3 V/5 V e supporto completo per la libreria open source SimpleFOC, funge da driver per motori BLDC accessibile e ad alte prestazioni per gli sviluppatori che utilizzano piattaforme Arduino, ESP32 e Raspberry Pi. Figura: Caratteristiche della scheda driver del motore CC brushless SimpleFOCmini Controllo preciso a tutte le velocità A differenza degli ESC convenzionali che lottano con la stabilità a bassa velocità, l’algoritmo FOC implementato da SimpleFOCmini fornisce un controllo del motore robusto e fluido su tutta la gamma di velocità, da un arresto completo al massimo numero di giri. Questa capacità è essenziale per le applicazioni che richiedono un’accelerazione fluida e graduale o una rotazione costante a velocità molto basse. Controllo di coppia, velocità e posizione ad anello chiuso SimpleFOCmini sblocca tre distinte modalità di controllo ad anello chiuso. Questa soluzione di controllo del movimento va oltre le semplici regolazioni della velocità per consentire il controllo della corrente continua (coppia) per i sistemi di feedback della forza, un controllo preciso della velocità per mantenere una velocità costante sotto carichi variabili e un controllo della posizione ad alta precisione per bracci robotici e attuatori. Funzionamento eccezionalmente silenzioso e fluido Utilizzando un’onda sinusoidale invece delle onde quadre ad alta frequenza presenti nei tipici ESC, SimpleFOCmini garantisce una commutazione del motore eccezionalmente fluida. Ciò si traduce in una significativa riduzione del rumore udibile e delle vibrazioni meccaniche, rendendo questo controller FOC ideale per applicazioni sensibili al rumore. Commutazione e frenatura ad alte prestazioni La metodologia FOC fornisce prestazioni di commutazione superiori, consentendo un passaggio rapido e senza interruzioni dalla rotazione avanti a quella indietro, anche a velocità elevate. Inoltre, questo driver brushless supporta la frenata rigenerativa, consentendo una decelerazione efficiente e controllata recuperando energia cinetica. Integrazione open source perfetta Progettata per lo sviluppo e la prototipazione rapidi, la scheda driver SimpleFOCmini accetta segnali di controllo sia da 3,3 V che da 5 V per l’integrazione diretta con i microcontrollori tradizionali. Le sue funzionalità sono completamente supportate dall’ampia libreria open source SimpleFOC, che fornisce algoritmi robusti ed esempi chiari per le piattaforme Arduino, ESP32 e Raspberry Pi. Specifiche Tensione di ingresso: 8-30 V CC Corrente di uscita massima: 2,5 A per fase Algoritmo di controllo: Controllo ad orientamento di campo (FOC) Compatibilità logica: 3,3 V / 5 V Dimensioni: 26 x 21,5 mm (impronta compatta) Software: Piena compatibilità con la libreria open source SimpleFOC Protezione: Protezione dall’inversione di polarità dell’alimentazione Lista di spedizione Scheda driver motore CC senza spazzole SimpleFOCmini x1 Documenti Wiki del prodotto Schema SimpleFOCmini SimpleFOCmini Modello 3D Auto autobilanciante basata su ESP32 Applicazioni Robotica: sviluppo di bracci e giunti robotici silenziosi e ad alta coppia. Sistemi di fotocamere: realizzazione di gimbal e stabilizzatori per fotocamere ultra fluidi. Aptica: creazione di feedback di forza reattivo e dispositivi tattili. Meccatronica: prototipazione di sistemi di automazione precisi e a bassa velocità. Progetti di efficienza: controllo di pompe o ventilatori con alta efficienza e bassa rumorosità.
