Scheda IoT FireBeetle 2 ESP32 – DFR1140

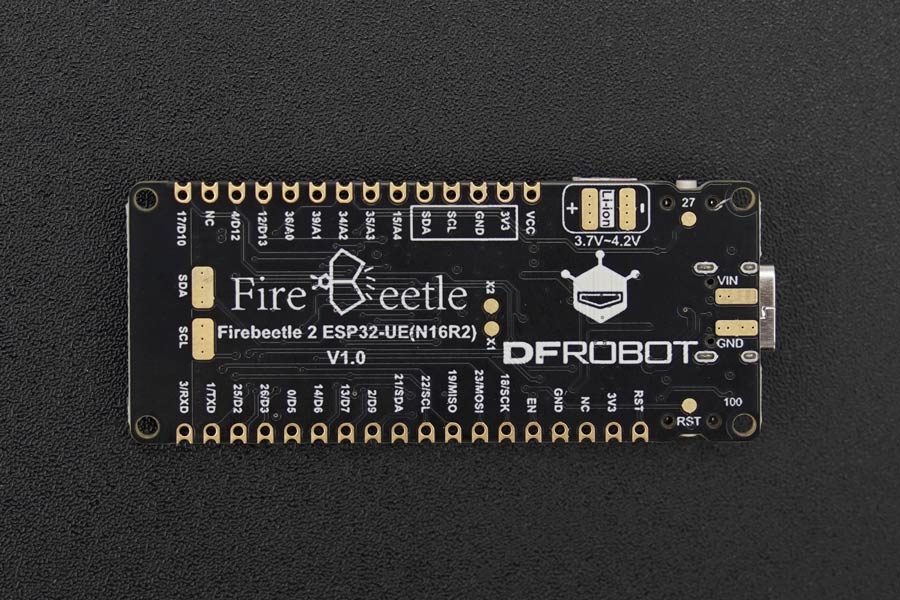

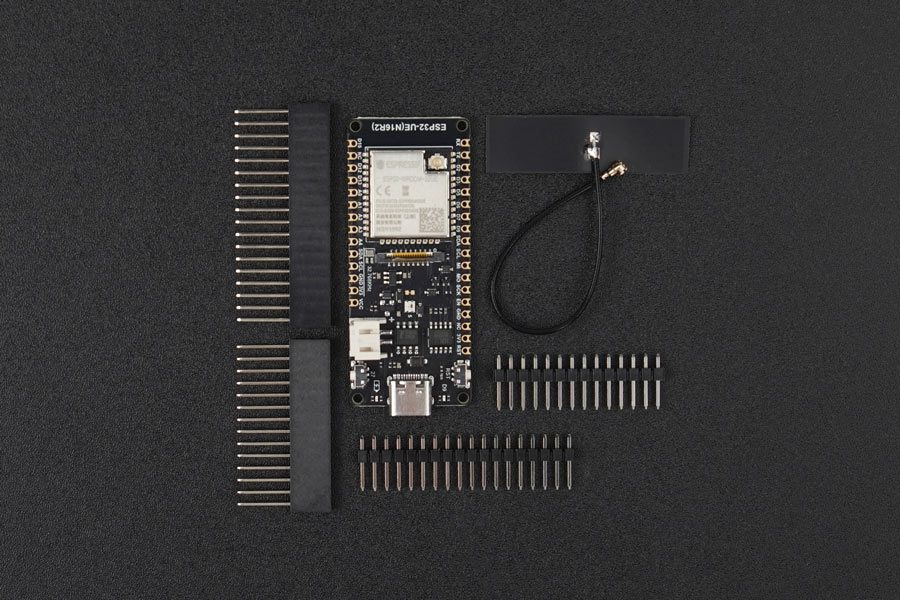

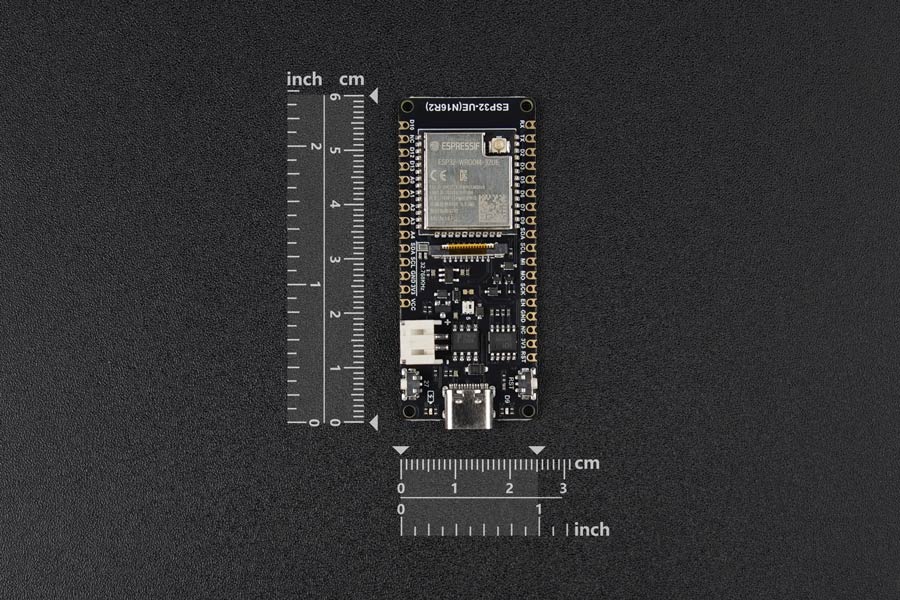

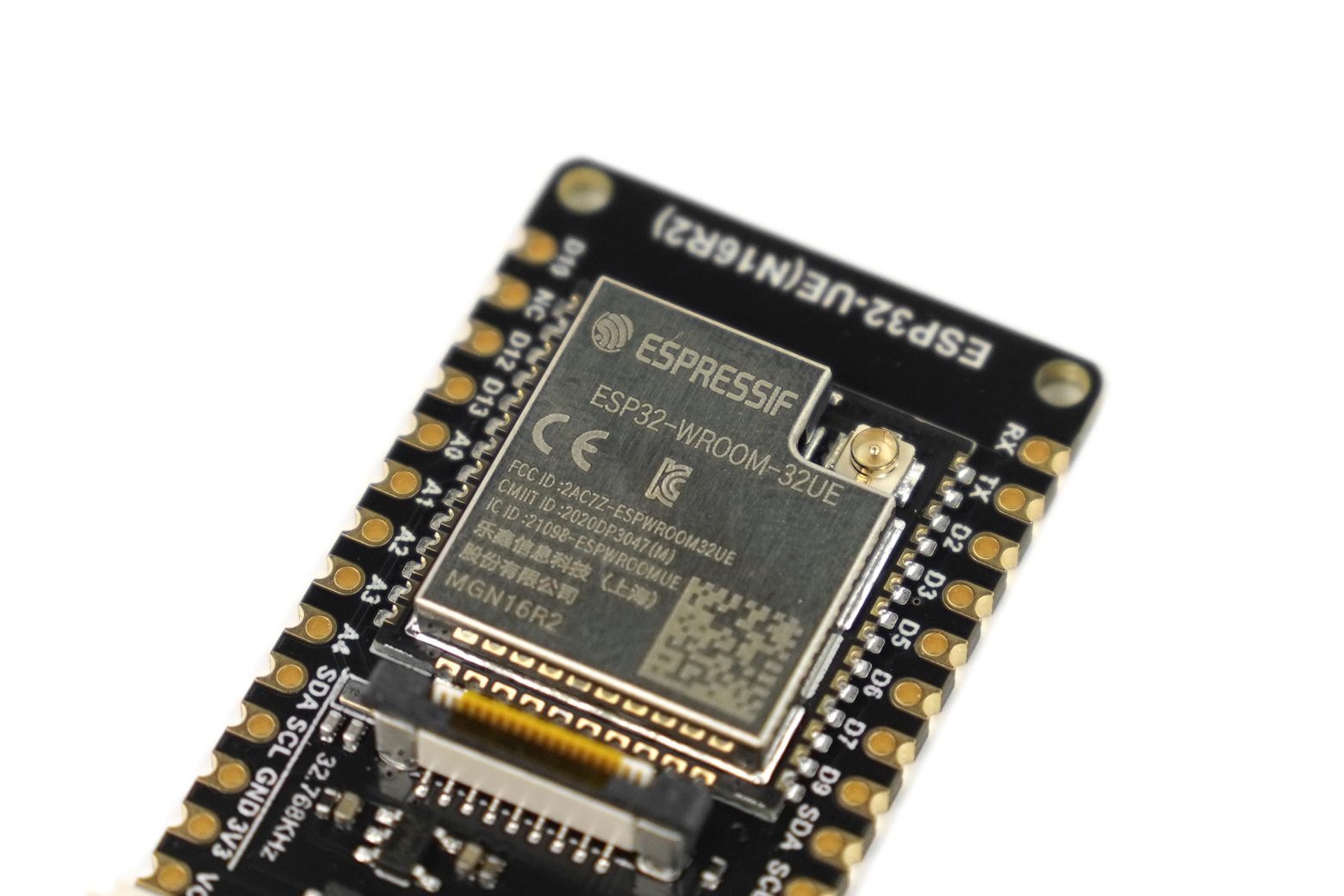

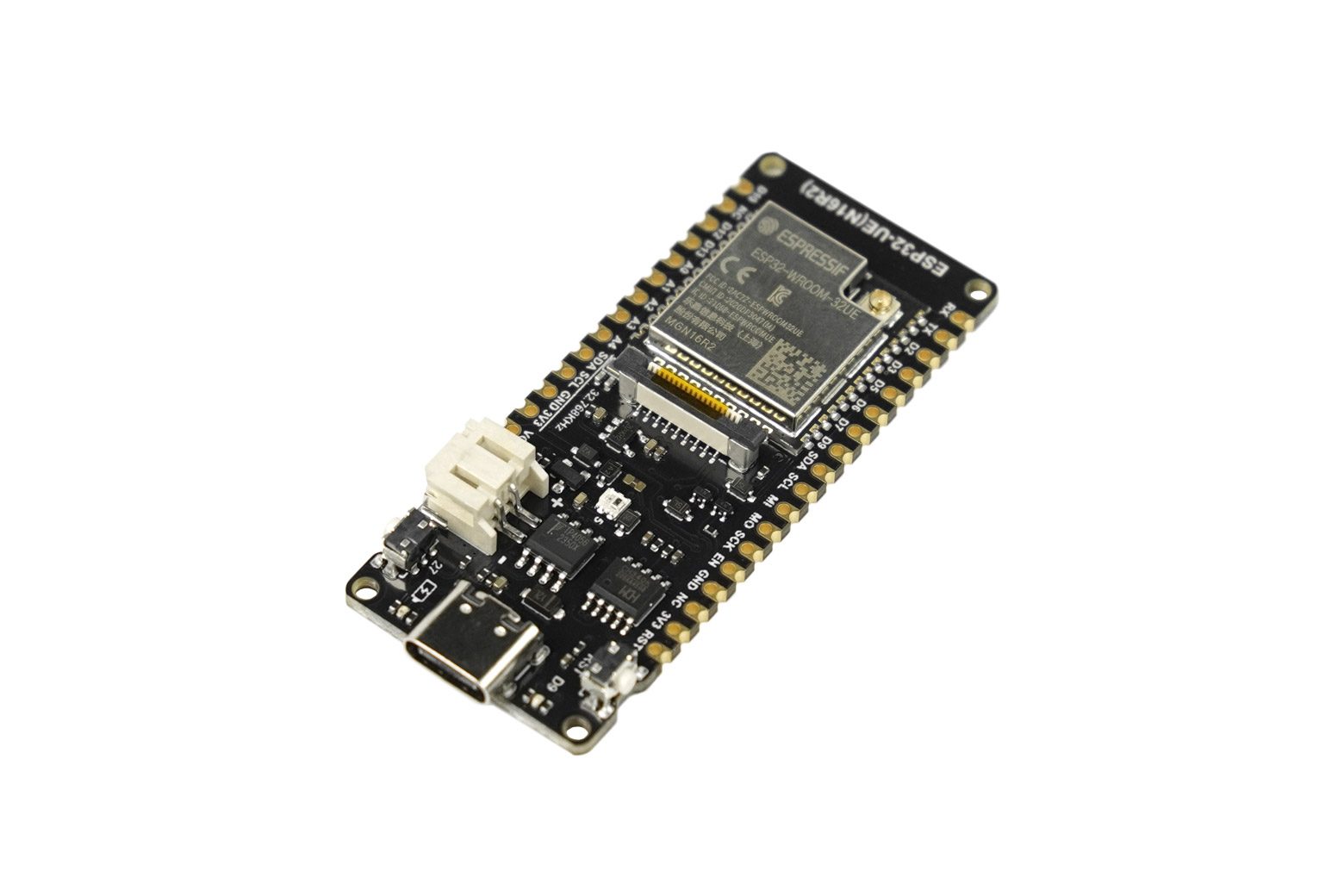

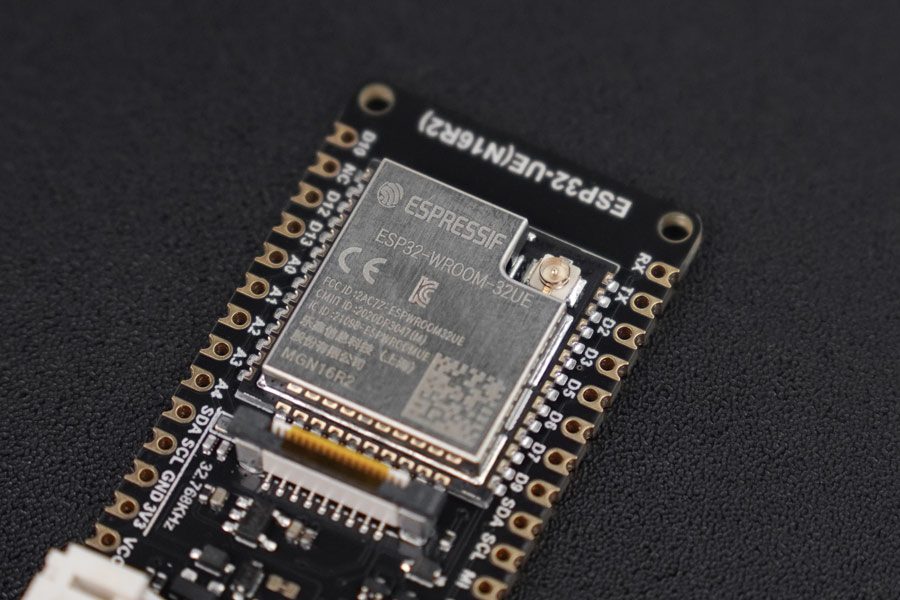

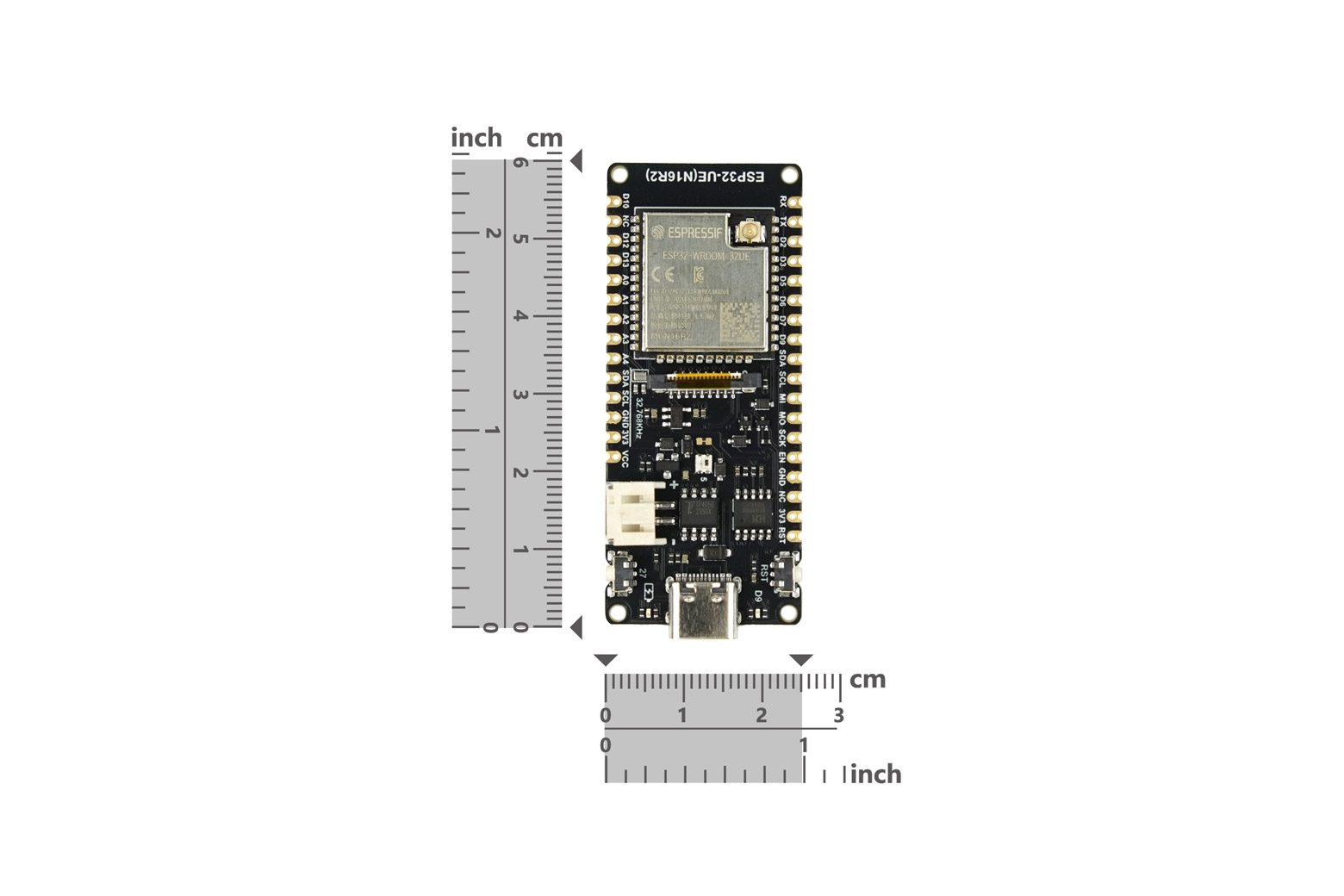

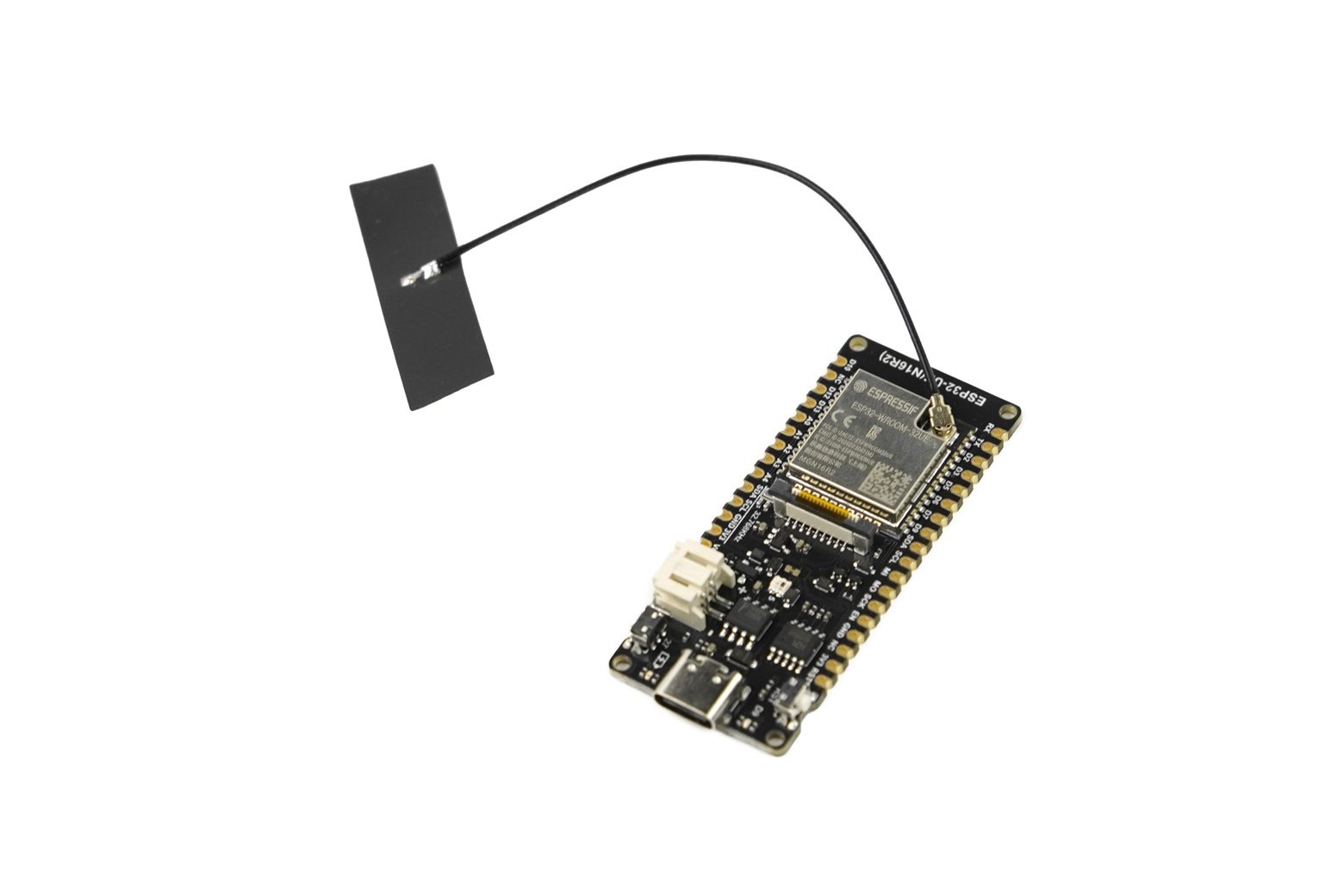

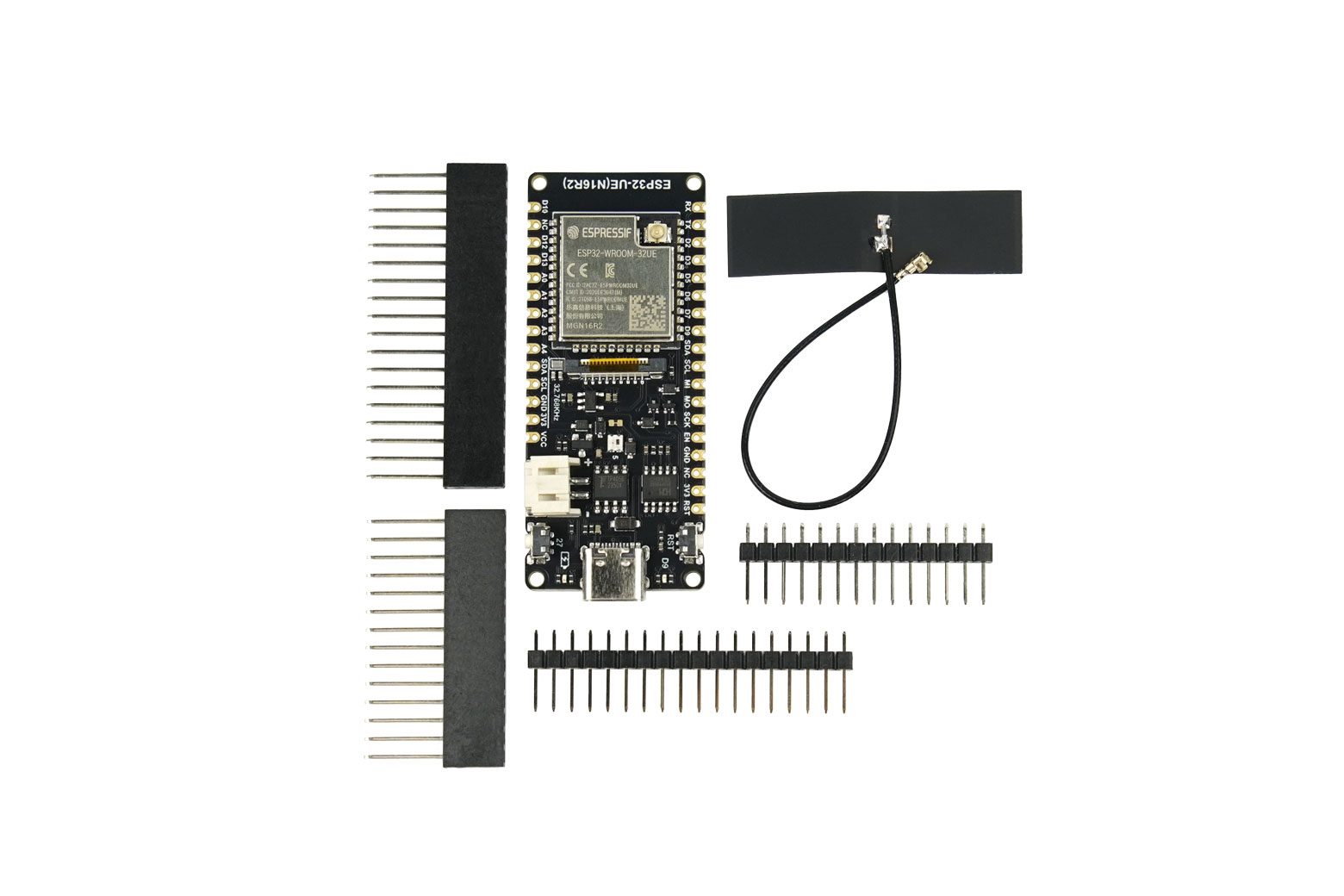

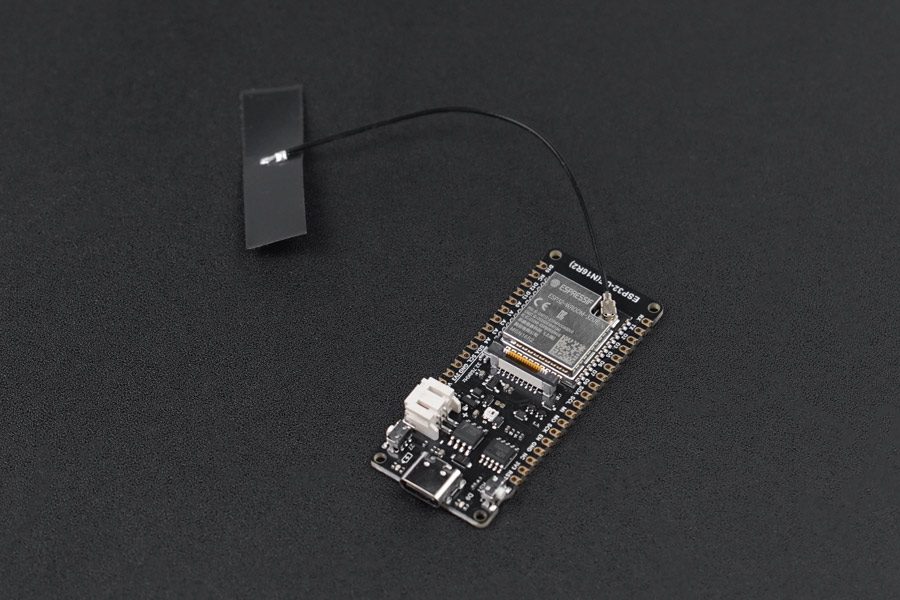

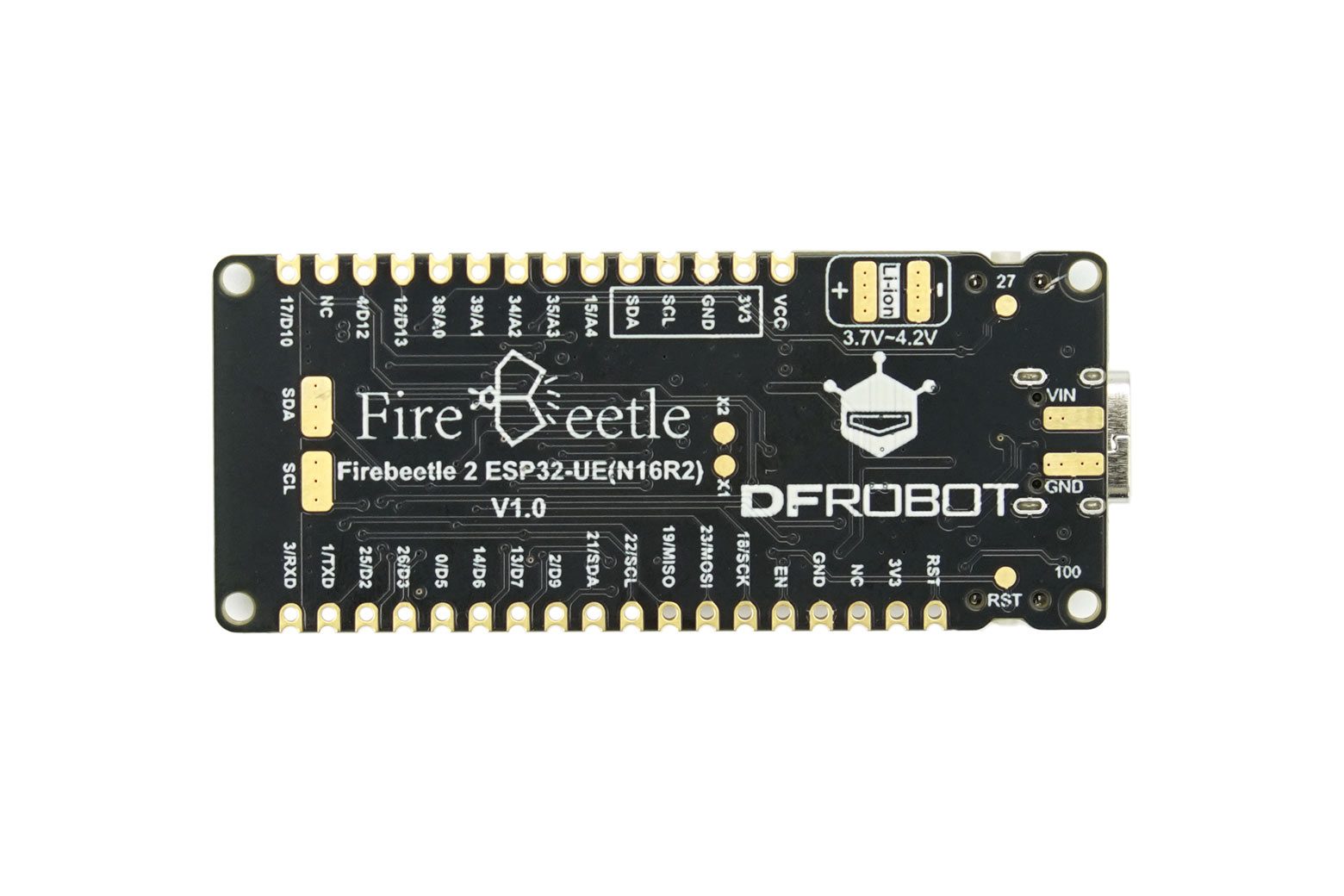

Introduzione FireBeetle 2 ESP32-UE è un microcontrollore IoT basato sul modulo ESP32-WROOM-32UE-N16R2, dotato di un connettore per un’antenna WiFi/Bluetooth esterna. È dotato di un processore dual-core Tensilica LX6 (240 MHz), 16 MB Flash e 2 MB PSRAM. Supporta la comunicazione dual-mode tramite Wi-Fi a 2,4 GHz (802.11 b/g/n) e Bluetooth 4.2 (BR/EDR/BLE). La scheda funziona con una batteria agli ioni di litio da 5 V CC (USB-C) o da 3,7 V, con commutazione e ricarica automatiche dell’alimentazione. Le periferiche includono 17 pin digitali, 11 pin analogici, 3x UART, 1x I2C, 1x SPI e un GDI integrato per le connessioni del display. È programmabile con Arduino IDE, ESP-IDF e MicroPython. Basato sul modulo ESP32-WROOM-32UE-N16R2 di Espressif, questo prodotto è dotato di un processore dual-core a 32 bit con una frequenza di clock fino a 240 MHz e supporta la comunicazione MCU, WiFi e Bluetooth dual-mode. È altamente adatto per un’ampia gamma di scenari IoT. Ricche interfacce periferiche Compresi 17 pin digitali, 11 pin analogici, 3 interfacce UART, 1 interfaccia SPI, 1 interfaccia I2C, 1 interfaccia I2S e 2 interfacce DAC, può soddisfare vari requisiti di connessione hardware. Doppia modalità di alimentazione Supportando USB e alimentazione con batteria al litio esterna da 3,7 V, può passare automaticamente da una fonte di alimentazione all’altra in modalità doppia alimentazione. Supporta anche le modalità di ricarica USB e CC esterna. Supporto per più metodi di programmazione tra cui Arduino IDE, ESP-IDF, MicroPython, ecc., per soddisfare le preferenze di programmazione di diversi sviluppatori. Design compatto, facile da incorporare Con dimensioni di soli 25,4 mm × 60 mm e un design con foro di stampa, è facile da incorporare o integrare nei prototipi PCB. La differenza tra ESP32-WROOM-32E e ESP32-WROOM-32UE ESP32-WROOM-32E utilizza un’antenna PCB integrata. Questo tipo di antenna è realizzata tramite la tecnologia PCB, non richiede un assemblaggio separato dell’antenna, non si danneggia facilmente al tocco ed è conveniente per l’assemblaggio dell’intera macchina. Le antenne integrate possono risparmiare spazio, ridurre i costi e, poiché possono essere posizionate con cura sulla scheda, possono garantire l’integrità del segnale. Tuttavia, il loro guadagno potrebbe essere inferiore a quello delle antenne esterne. L’ESP32-WROOM-32UE (questo prodotto), invece, si collega a un’antenna esterna tramite un connettore. Le antenne esterne possono essere installate all’esterno del dispositivo e includono sia tipi di antenne omnidirezionali che direzionali. Il vantaggio principale delle antenne esterne è che possono fornire un guadagno maggiore, migliorando così la portata di comunicazione di Bluetooth o WiFi. Inoltre, questo prodotto è una delle schede di sviluppo IoT a basso consumo della serie FireBeetle. Se non soddisfa le tue esigenze, puoi fare riferimento alla Guida alla selezione della serie FireBeetle per scegliere un modello più adatto. Caratteristiche Dotato di modulo dual-core ESP32-WROOM-32UE-N16R2 Frequenza di clock fino a 240 MHz, con 16 MB di Flash e 2 MB di PSRAM per un’ampia capacità di memoria – Supporta antenne Bluetooth e WiFi esterne Scheda di sviluppo a basso consumo, che supporta la comunicazione dual-mode di WiFi e Bluetooth Interfaccia display GDI integrata per una connessione rapida agli schermi Circuito di ricarica integrato e interfaccia batteria al litio PH2.0, supporta alimentazione doppia e commutazione automatica Supporta vari metodi di programmazione come Arduino IDE, ESP-IDF, MicroPython, ecc. Design compatto di piccole dimensioni, adatto a progetti IoT con spazio limitato e sistemi integrati Specifiche Parametri di alimentazione – Tensione di ingresso Interfaccia USB-C: 5 V CC Interfaccia PH2.0: 3,7 V Li-ion Pin VCC: 5 V CC Parametri MCU Processore: Processore dual-core Tensilica LX6 (un core per connettività ad alta velocità, un core per lo sviluppo di applicazioni indipendenti) Frequenza di clock: 240 MHz SRAM: 520KB ROM: 448KB Flash: 16MB PSRAM: 2MB Orologio su chip: oscillatore a cristallo da 40 MHz, oscillatore a cristallo da 32,768 KHz Parametri wireless Standard Wi-Fi: FCC/CE/TELEC/KCC Protocollo Wi-Fi: 802.11 b/g/n/d/e/i/k/r (802.11n, fino a 150 Mbps), A-MPDU e Aggregazione A-MSDU, supporta intervallo di protezione 0,4 us Gamma di frequenza Wi-Fi: 2,4~2,5 GHz Protocollo Bluetooth: compatibile con gli standard Bluetooth V4.2 BR/EDR e BLE Audio Bluetooth: audio CVSD e SBC Gamma di frequenza Bluetooth: 2,4~2,5 GHz Parametri periferici Pin digitali × 17: IO0, IO1, IO2, IO3, IO4, IO12, IO13, IO14, IO15, IO17, IO18, IO19, IO21, IO22, IO23, IO25, IO26 Pin analogici × 11: IO0, IO2, IO4, IO12, IO13, IO14, IO15, IO25, IO26, I34, I35 Interfacce UART: × 3 Interfaccia SPI: × 1 Interfaccia I2C: ×1 Interfaccia I2S: ×1 Interfaccia DAC: ×2 Interfacce touch: ×7 LED Canali PWM: ×16 RGB_LED: WS2812 Interfaccia display: GDI Altri parametri Compatibilità interfaccia: Compatibile con la serie FireBeetle V2 Dimensioni modulo: 25,4 mm × 60 mm Peso: 23,4 g Elenco di spedizione FireBeetle 2 ESP32-UE (N16R2) Microcontroller IoT x1 Antenna WiFi e Bluetooth da 2,4 GHz x1 Pin passo 18 pin-2,54 mm x1 Pin passo 18pin-2.54mm Femmina x1 Pin passo 14pin-2.54mm x1 Pin passo 14pin-2.54mm Femmina x1 Documenti Wiki prodotto Pinout Dimensioni Guida introduttiva (da utilizzare per la prima volta) Tutorial Arduino Scheda tecnica Esp32-wroom-32e/32ue Schema File 2D File STP File Shell stl Applicazioni Prototipazione di progetti IoT Controllo remoto IoT Controllo robot remoto
