Scheda madre per stampante 3D Overlord – DFR0372

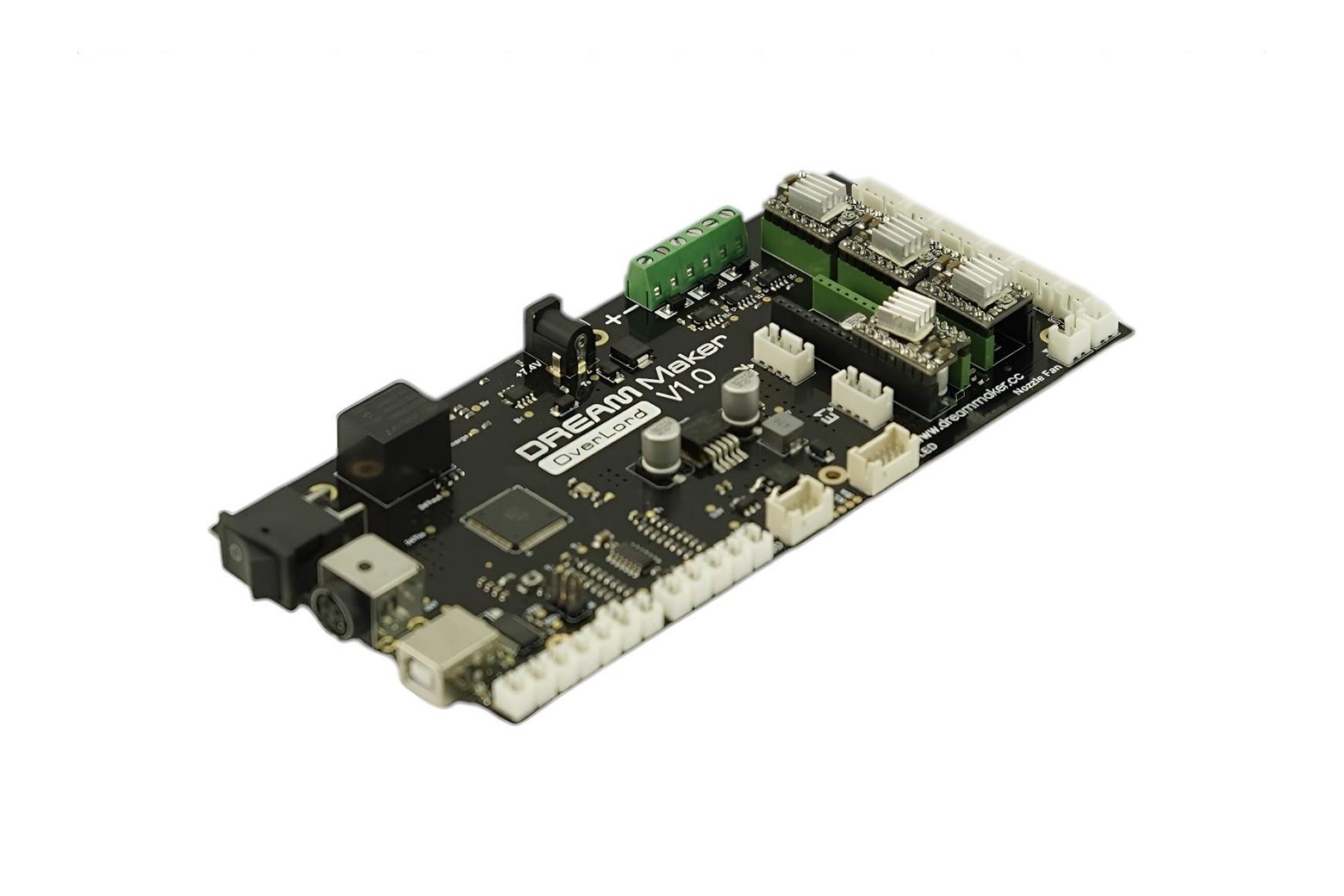

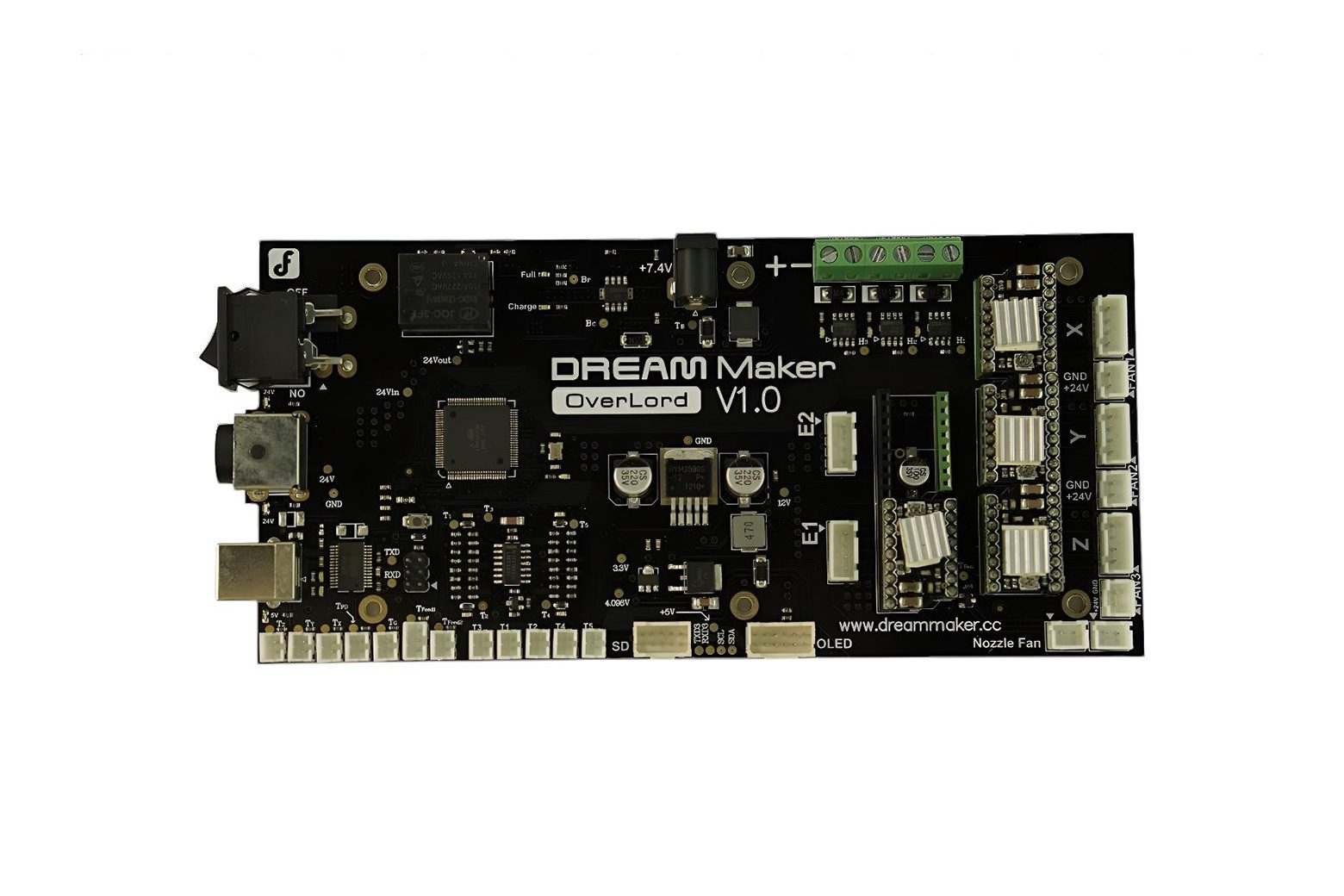

Introduzione Questa scheda madre è progettata per la stampante 3D DreamMaker Overlord. Essendo l’unità di controllo dell’intera stampante 3D, la scheda madre è in grado di analizzare automaticamente i dati del sensore e controllare l’attuatore corrispondente per completare l’intero processo di stampa. La scheda si basa su Arduino Mega2560 che dispone di ricche risorse per l’interfaccia GPIO ed è adatta a tutti i tipi di struttura e controllo del movimento. Inoltre, la scheda madre può essere utilizzata per stampanti 3D fai da te. Per rendere più semplice lo sviluppo secondario, sono stati rilasciati lo schema e l’interfaccia di questo pannello. Specifica Tensione di funzionamento: 5 V Tensione in ingresso: 24 V/9,2 A MCU: Specifiche del motore passo-passo dell’asse di movimento ATMega2560 XYZ: Tensione nominale: 4,6 V Corrente nominale: 1,1 A L’angolo del passo: 1,8° Specifiche del motore passo-passo dell’agenzia di estrusione: Tensione nominale: 3,6 V Corrente nominale: 2,0 A L’angolo del passo: 1,8° Specifiche del riscaldatore Tensione nominale: 24 V Potenza nominale: Sensore ad alta temperatura PT100 da 60 W: – 50 ℃ ~ 350 ℃ Lista di spedizione Scheda madre stampante 3D DreamMaker Overlord V1.0 x1 Documenti Firmware stampante 3D Marlin (Github) Wiki stampante 3D Marlin Manuale utente V1.0 Layout schematico
