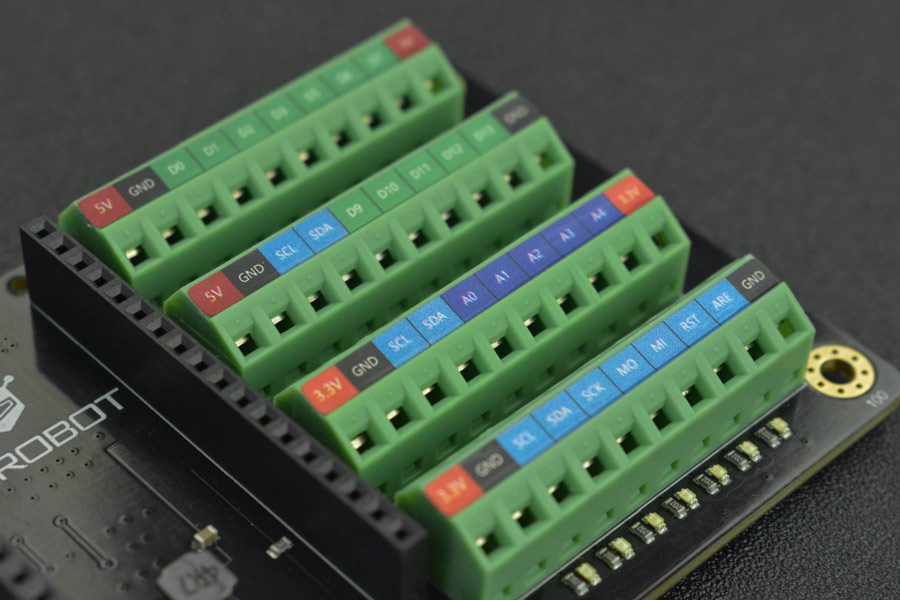

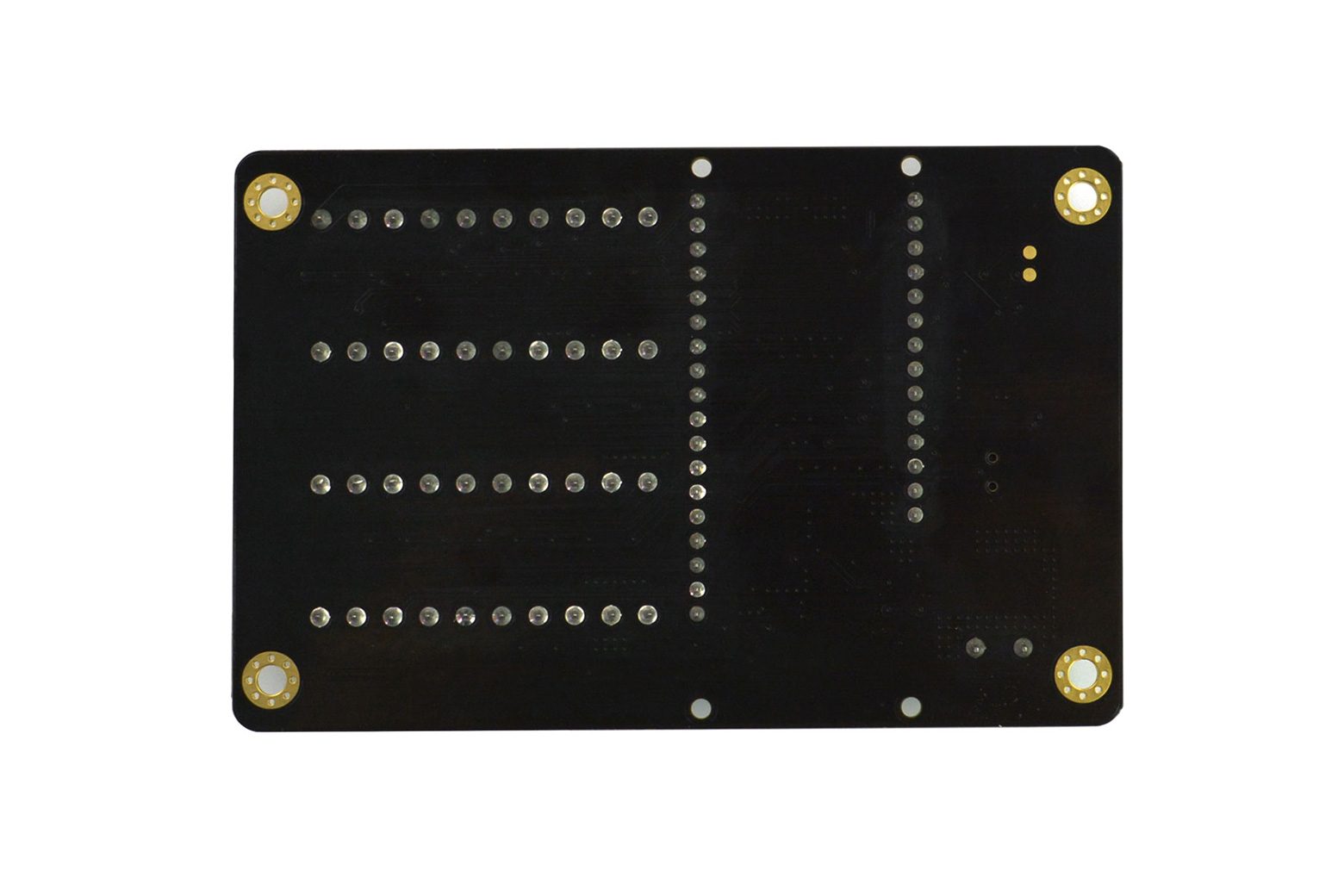

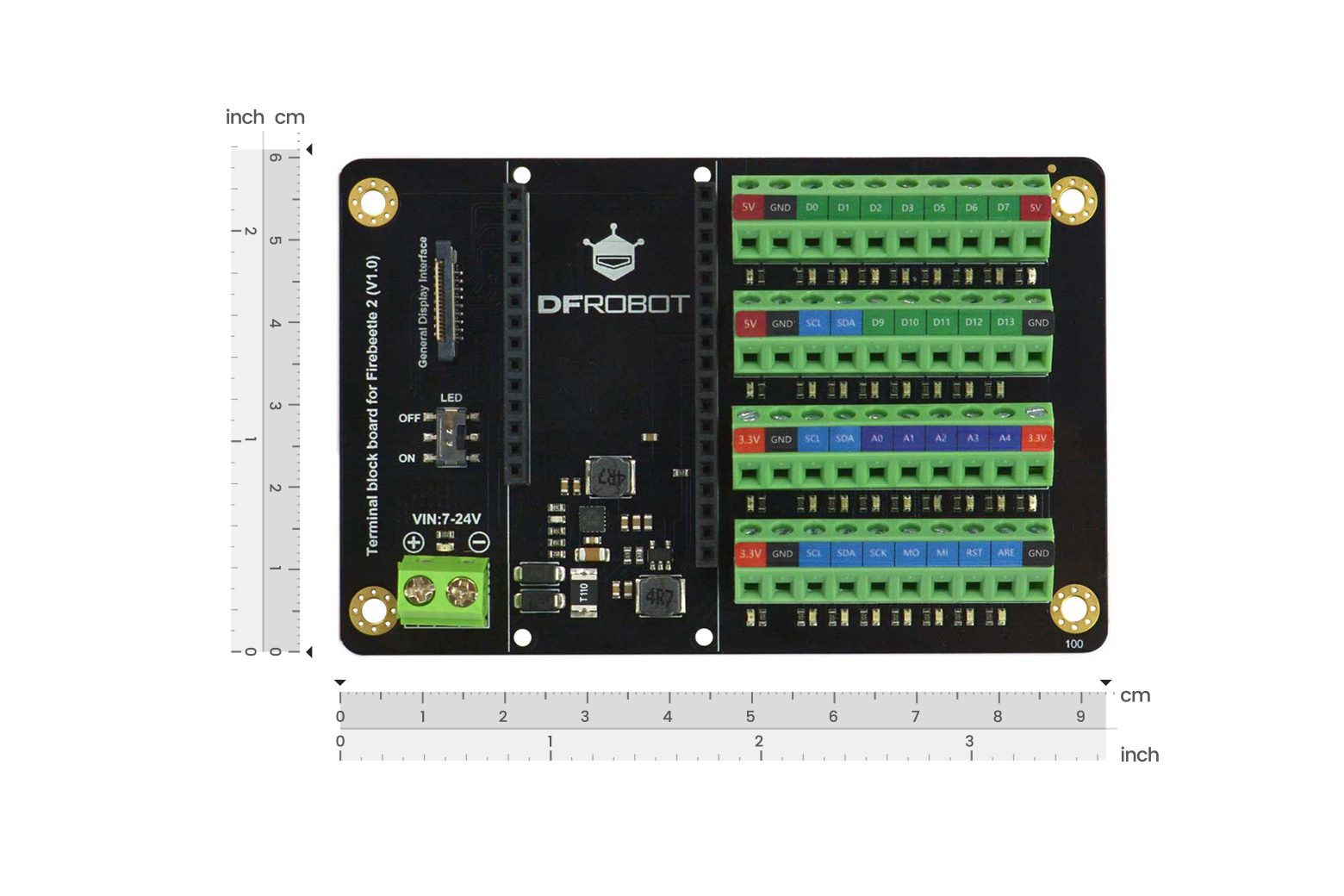

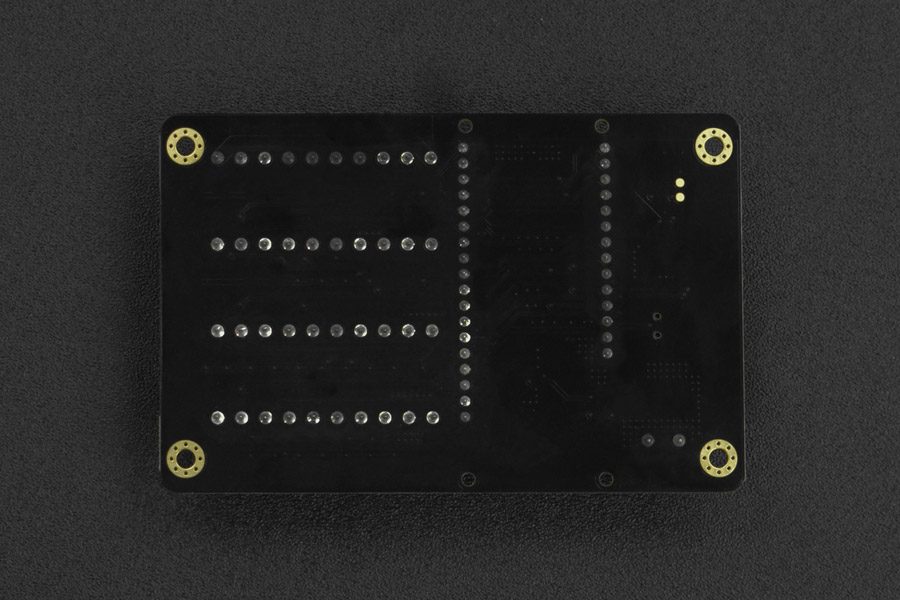

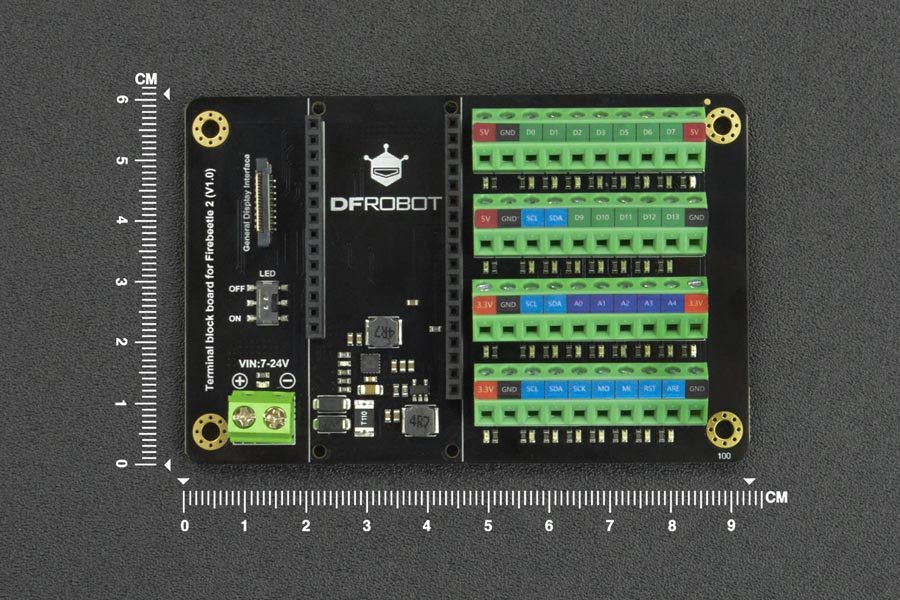

Scheda morsettiera per microcontrollore IoT – DFR0923

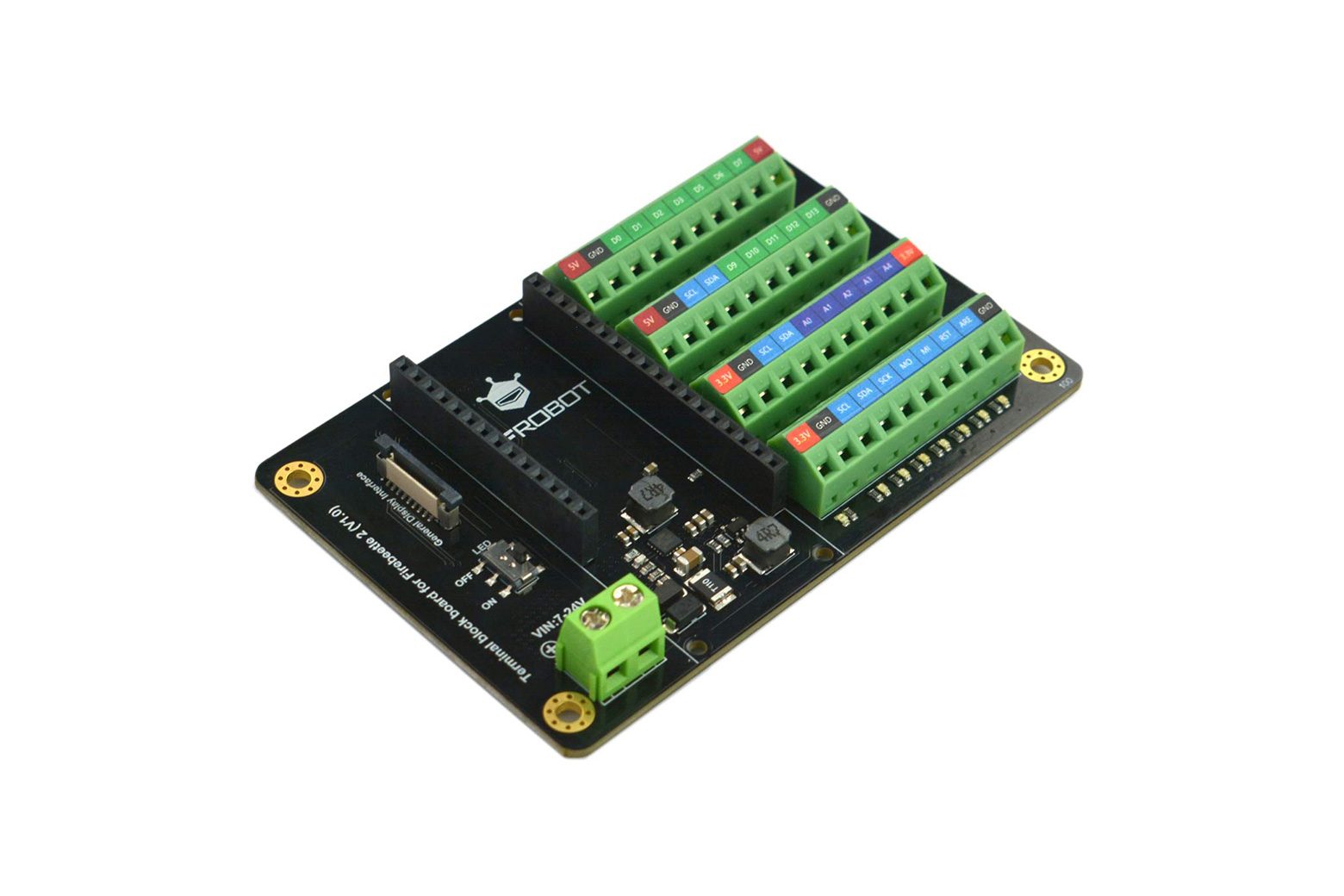

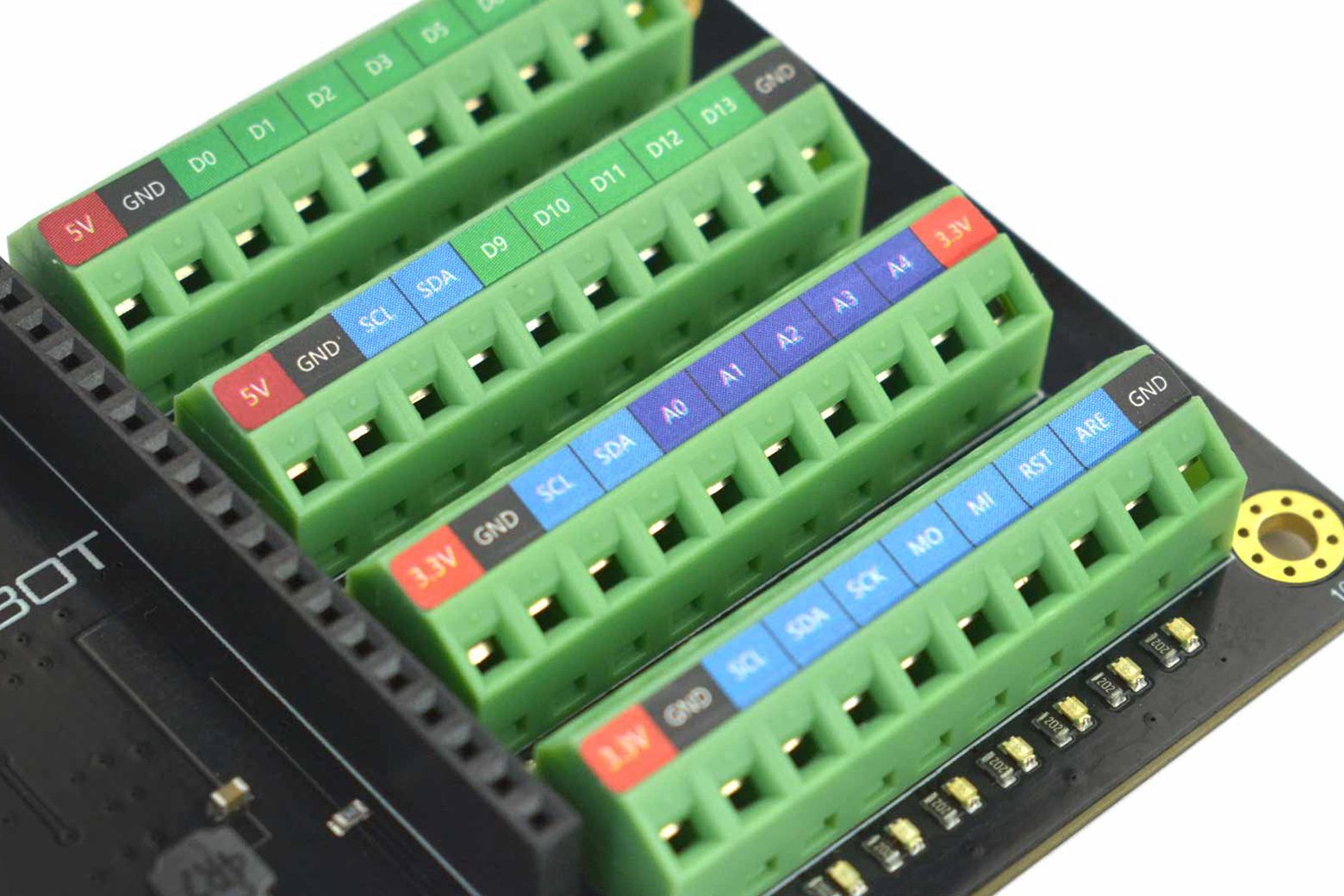

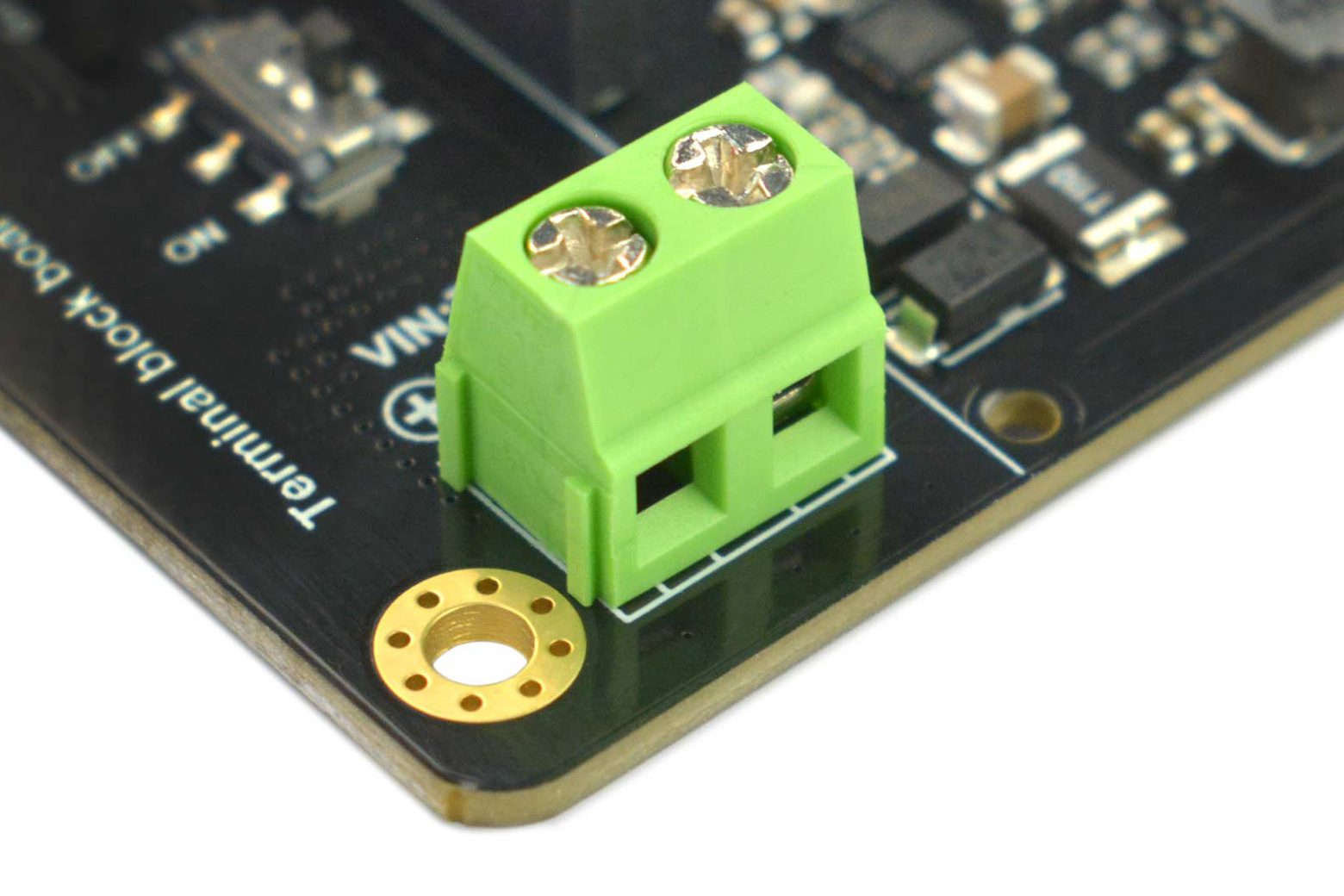

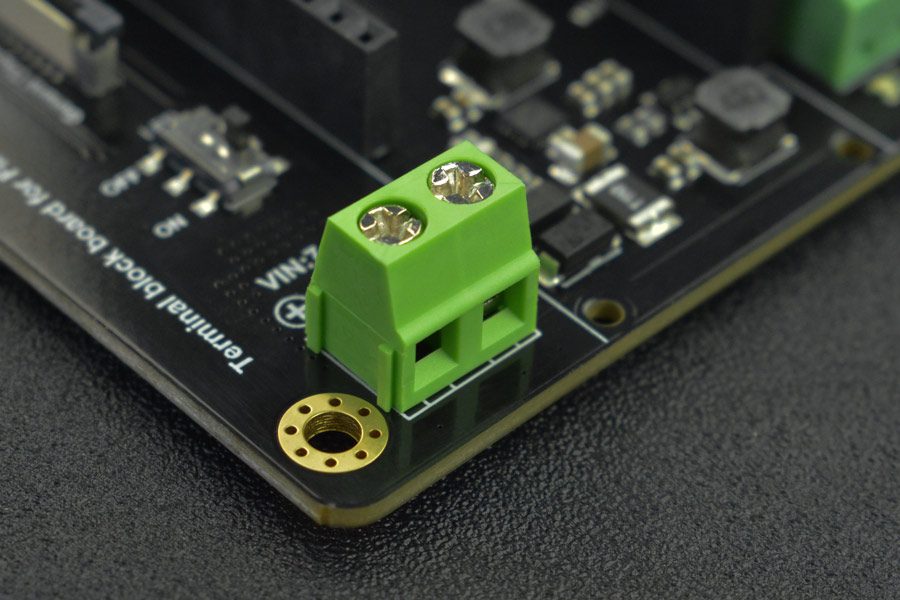

Nota introduttiva: lo scudo di espansione è compatibile SOLO con il microcontroller IoT FireBeetle 2 ESP32-E (supporta Wi-Fi e Bluetooth). Non compatibile con il microcontrollore ESP32-S3 della scheda FireBeetle 2 e la scheda di sviluppo Firebeetle 2 M0. Questo scudo di espansione per FireBeetle 2 è perfetto per i produttori che amano utilizzare le morsettiere per cablare i loro progetti! Rispetto ai precedenti scudi FireBeetle, è dotato di ingresso di tensione esterno aggiuntivo da 7-24 V e porta GDI e adotta morsettiere per fissare i cavi in modo da rendere le connessioni più stabili e affidabili. Ciascuna morsettiera (tranne GND) ha un LED per l’indicazione dello stato. Poiché questi LED consumano anche energia, il che comporta un consumo energetico maggiore, sulla scheda è stato progettato un interruttore LED per consentire agli utenti di spegnere il LED quando non è necessario. Interfaccia Funzione Nota FireBeetle Presa pin femmina Collega FireBeetle 2 / GDI Connect schermo con porta GDI / Interruttore LED integrato Controlla tutti gli indicatori di stato della morsettiera / Indicatore VIN Il LED si accende quando c’è alimentazione sulla porta VIN Morsettiera di ingresso VIN rossa Collega alimentazione esterna 7-24 V / Morsettiera Estendi tutte le porte di FireBeetle a morsettiere con connessioni più stabili / Indicatore morsettiera Ogni terminale ha un LED per indicare lo stato del livello Alimentazione: Rosso, GPIO: Blu Caratteristiche Morsettiera, connessioni più stabili e affidabili Tutti i pin della scheda madre sono interrotti Ingresso tensione esterna: 7-24 V GDI per il collegamento del display Serigrafia trasparente colorata Indicatore di stato della morsettiera Interruttore indicatore di stato della morsettiera Specifiche Ingresso tensione esterna: 7-24 V Porta schermo: Porta GDI 5 V x3 Porta 3,3 V x3 Porta GND x6 Porta digitale x12 Porta analogica x5 I2C x3 SPI x1 Indicatore porta x34 Indicatore porta Colore: blu, rosso Indicatore porta ON predefinito: 5 V, 3,3 V, D0, D1, D5, D6, A4, RST Dimensioni (senza confezione): 61 x 93,5 mm/ 2,40 x 3,68″ Elenco spedizioni Scheda morsettiera per microcontrollore FireBeetle 2 ESP32-E IoT x1 Documenti Wiki del prodotto CAD Schemi dimensionali modello 3D SchDoc Applicazioni Ammendante intelligente per terreno Progetto relè multipli
