Scheda morsettiera per Raspberry Pi Pico / Pico 2 – DFR0924

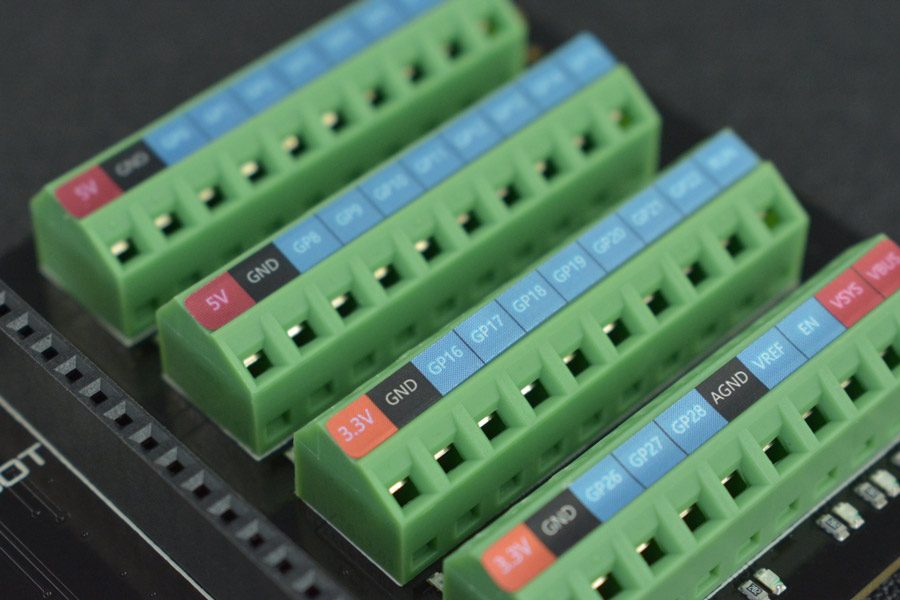

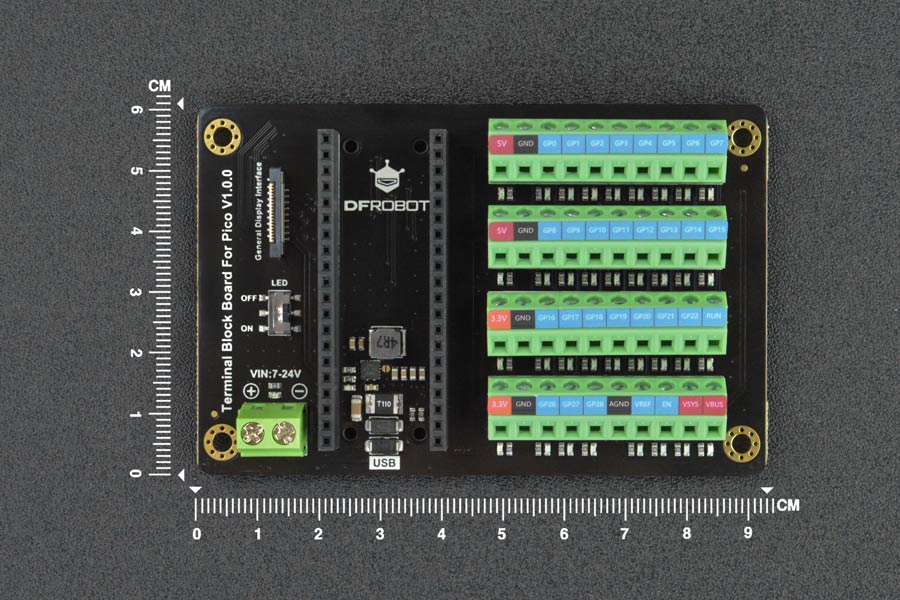

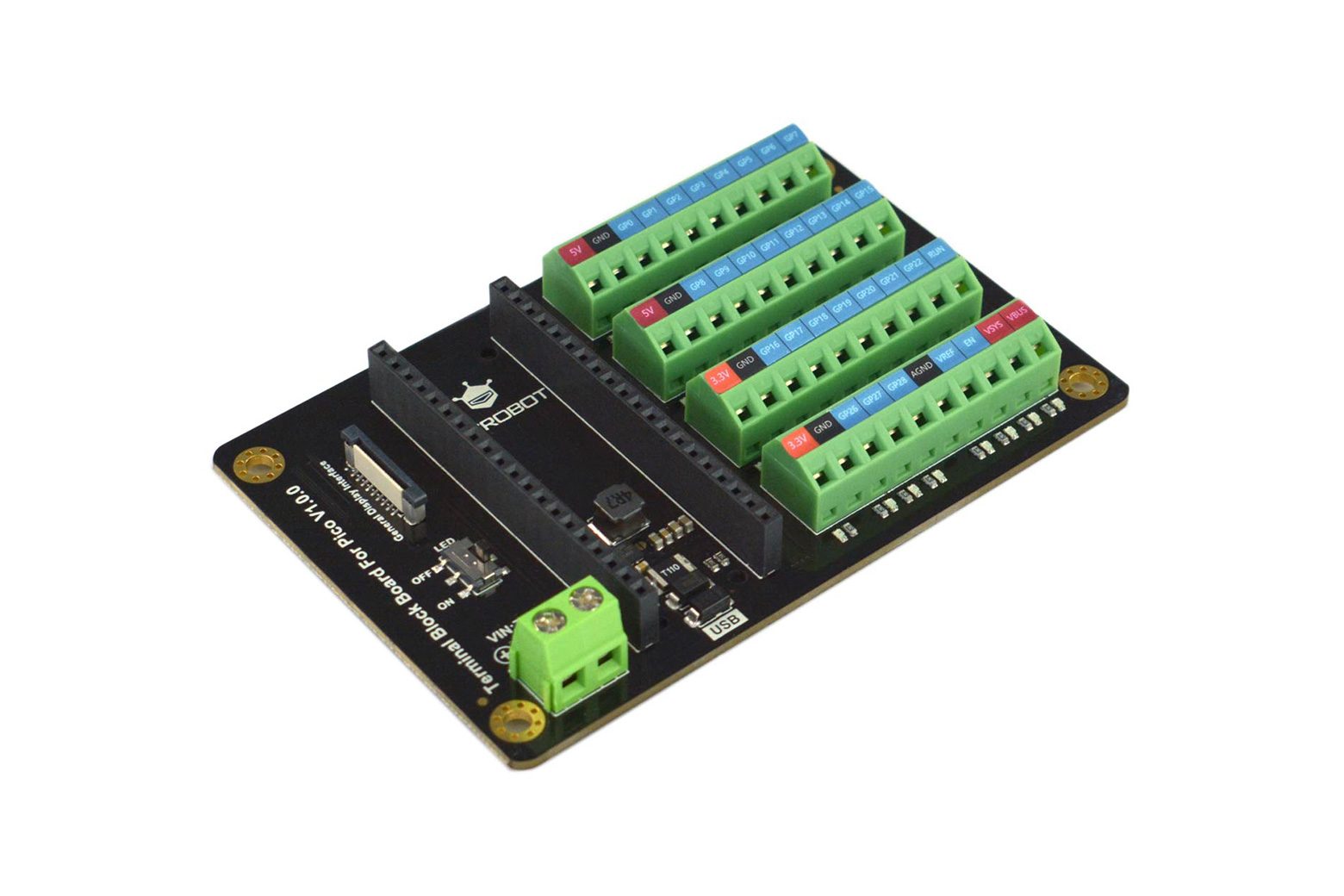

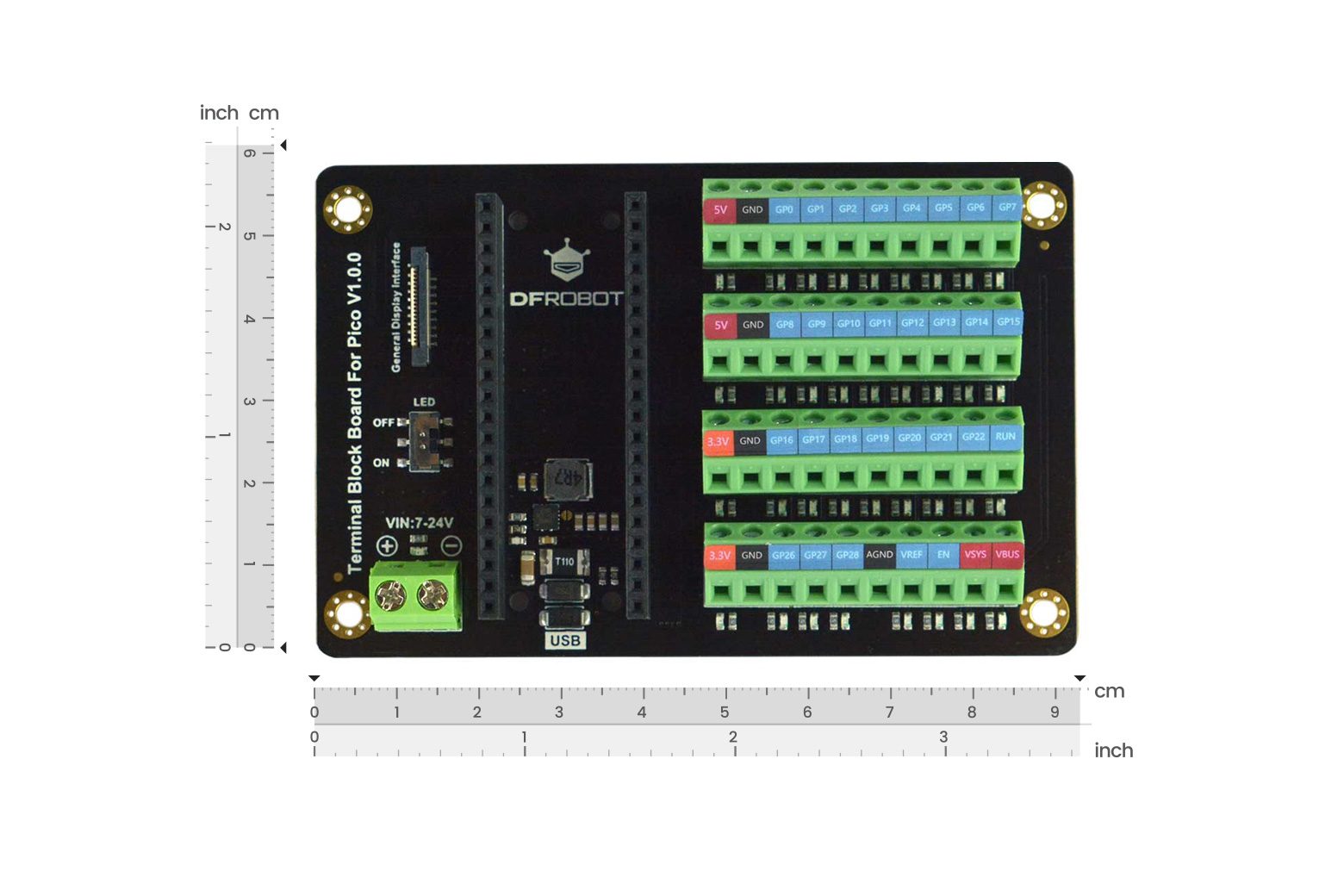

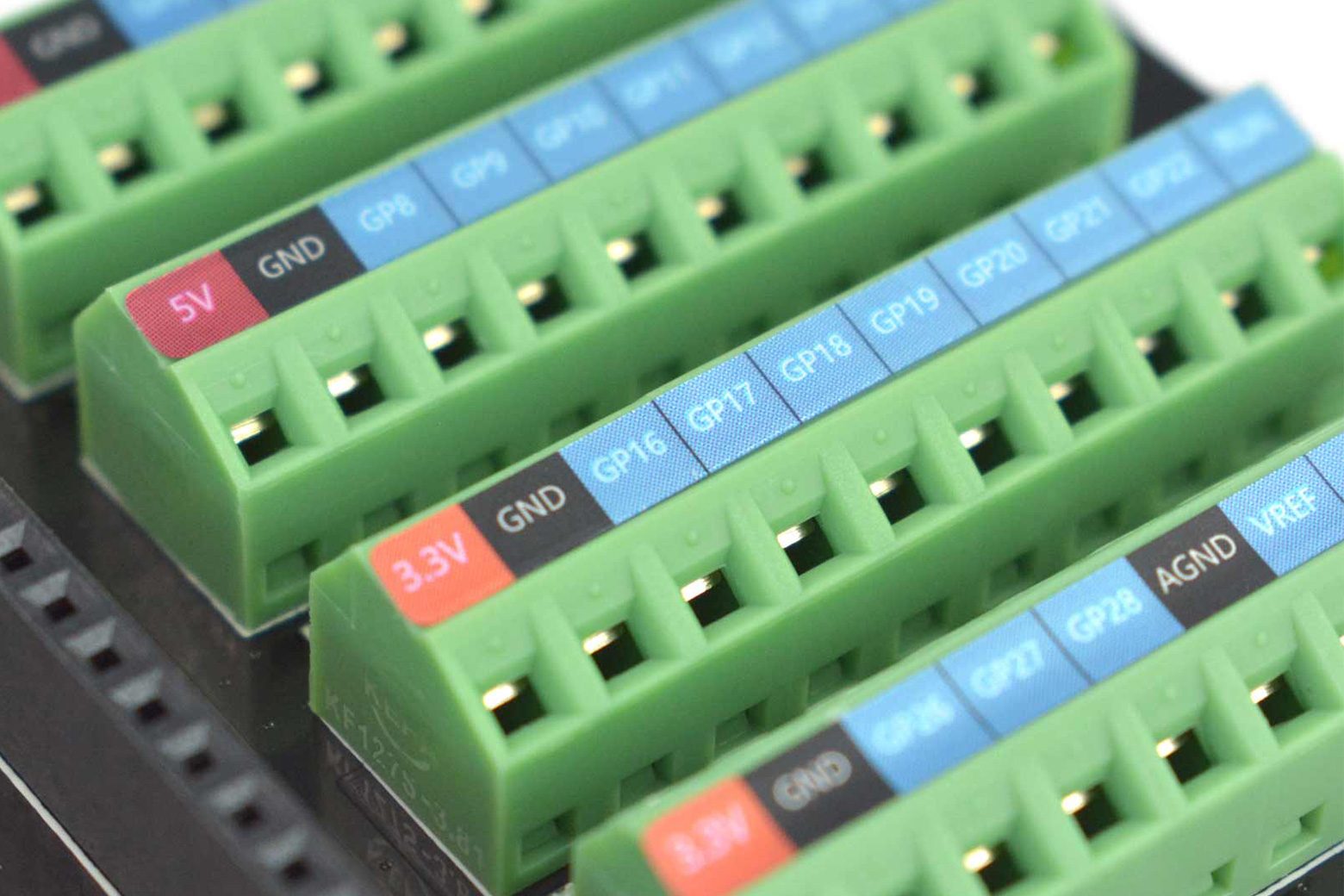

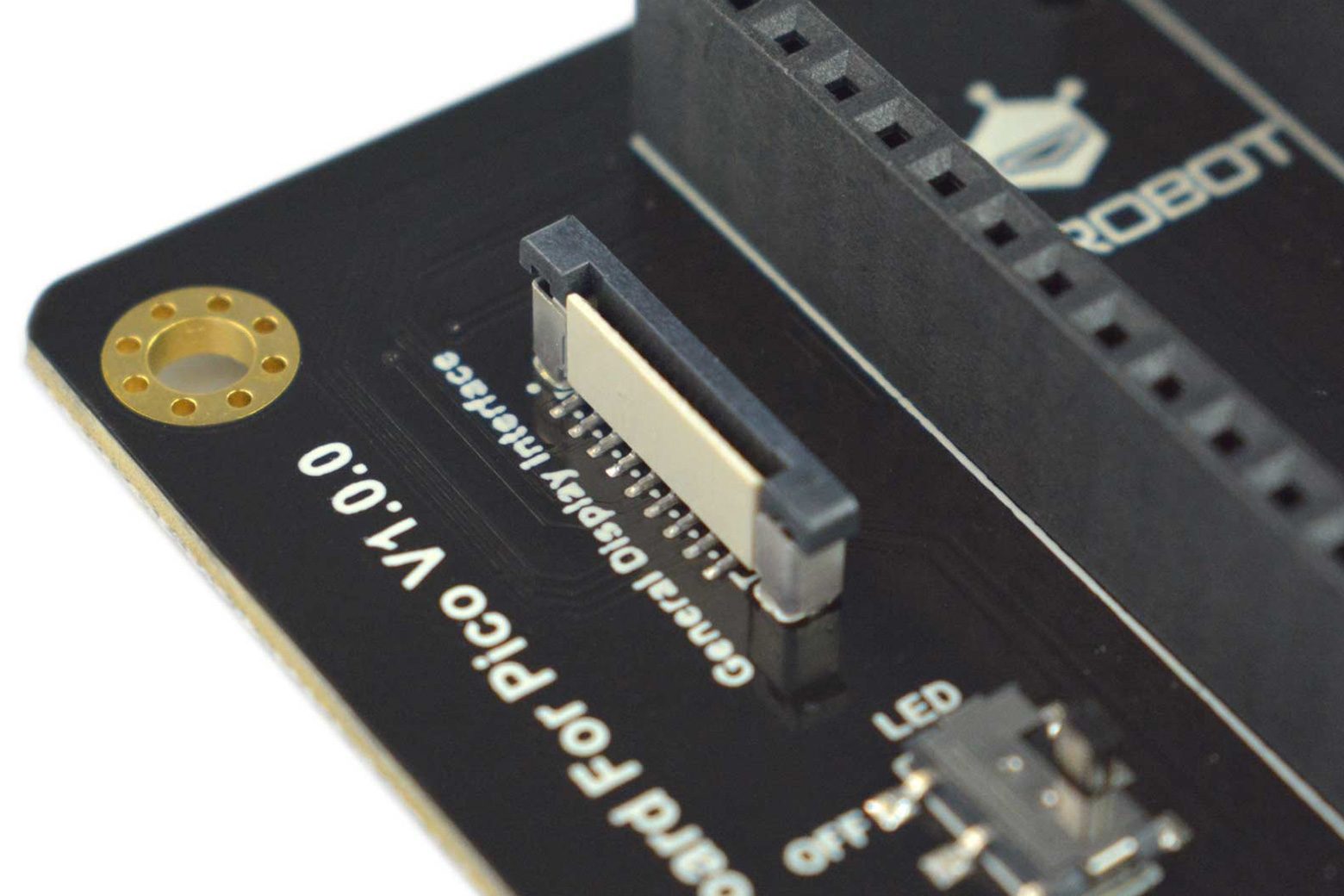

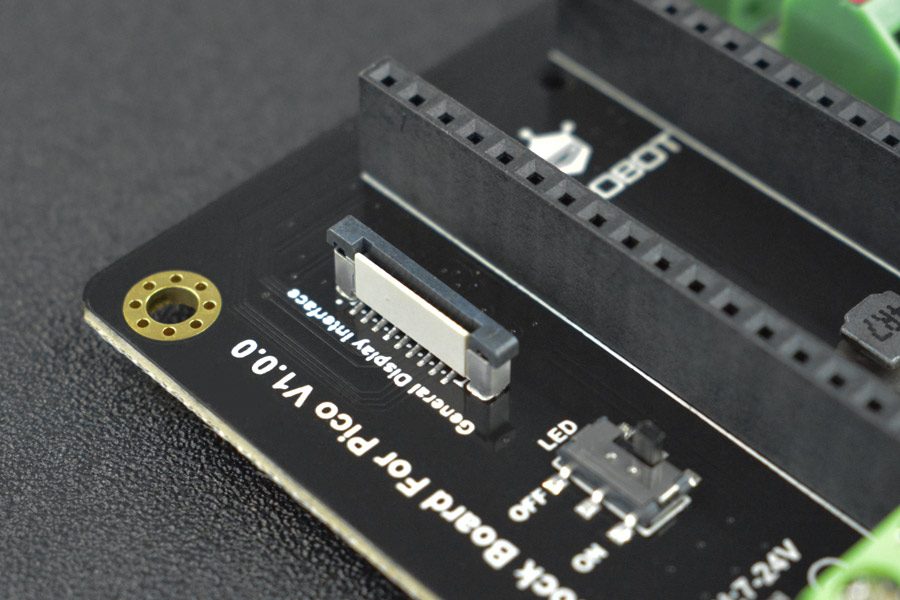

Introduzione Questa scheda di espansione terminali Raspberry Pi Pico / Pico 2 è perfetta per i produttori che amano utilizzare le morsettiere per cablare i loro progetti! La scheda ha tutti i pin di Pico suddivisi in morsettiere e fornisce agli utenti GDI aggiuntivo, uscita 5 V e ingresso di alimentazione 7-24. Ogni porta è etichettata con serigrafie trasparenti. Tutte le morsettiere (tranne GND) sono dotate di indicatori LED per l’indicazione dello stato, che possono essere disattivati utilizzando l’interruttore integrato quando non richiesto. Panoramica della scheda Connessione hardware I2C Connessione hardware GDI Caratteristiche Morsettiere, rendono le connessioni più stabili e affidabili Tutti i pin della scheda principale sono interrotti Ingresso tensione esterna: 7-24 V Serigrafie a colori trasparenti GDI per collegare il display Indicatore di stato della morsettiera Interruttore indicatore di stato della morsettiera Specifiche Ingresso tensione esterna: 7~24 V Interfaccia schermo: GDI GPIO x27 GND x5 Porta 5 V x2 Porta 3,3 V Indicatore LED porta x35 Indicatore LED Colore: blu Porta ON predefinita Indicatore: 3,3 V, 5 V, VSYS, VBUS, VREF Dimensioni (senza confezione): 61 mm x 93,5 mm/2,40 x 3,68 pollici Elenco spedizioni Scheda morsettiera per Raspberry Pi Pico x1 Documenti Wiki prodotto File 3D Dimensioni file CAD SchDoc
