Scheda per fotocamera e supporto audio – DFR0498

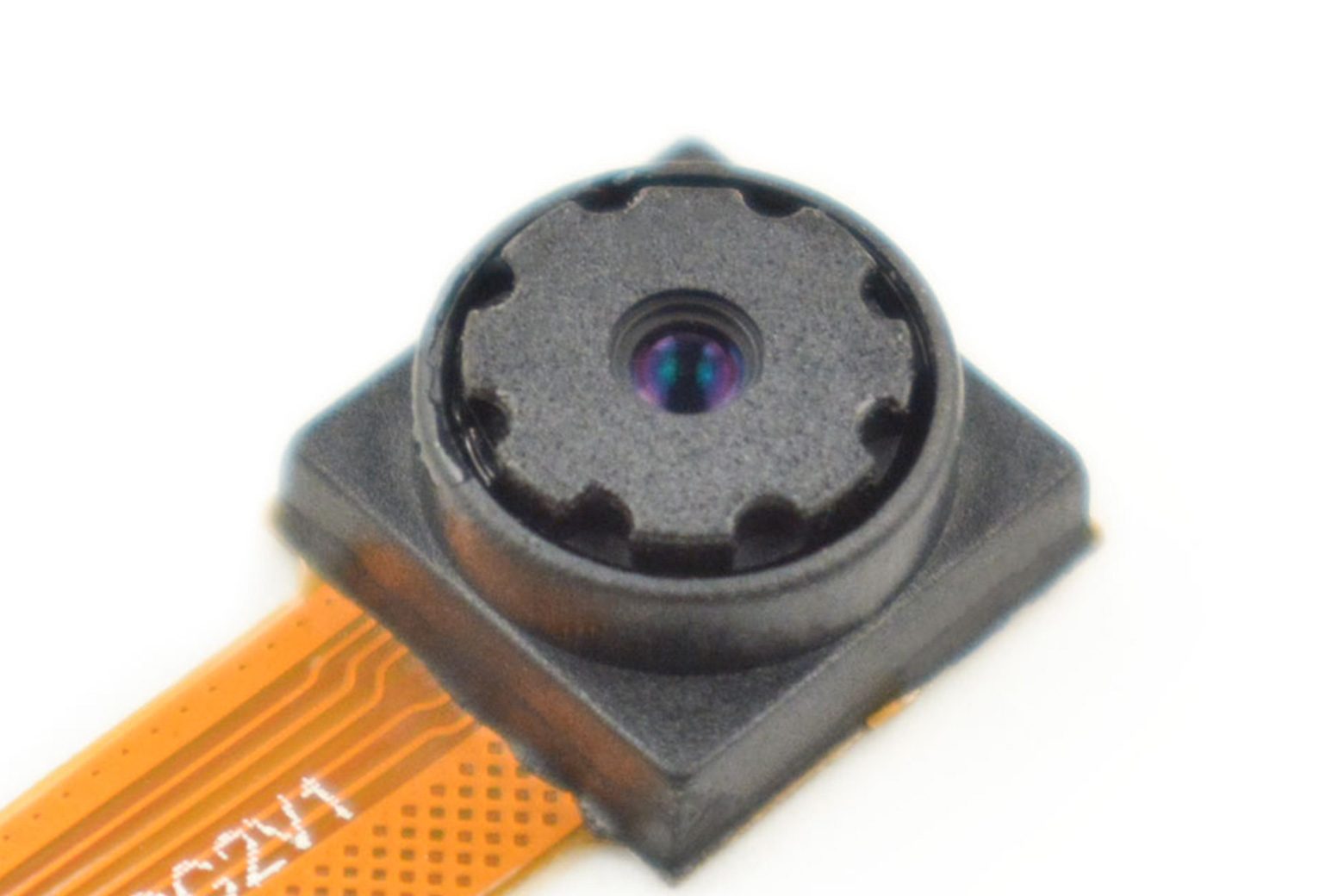

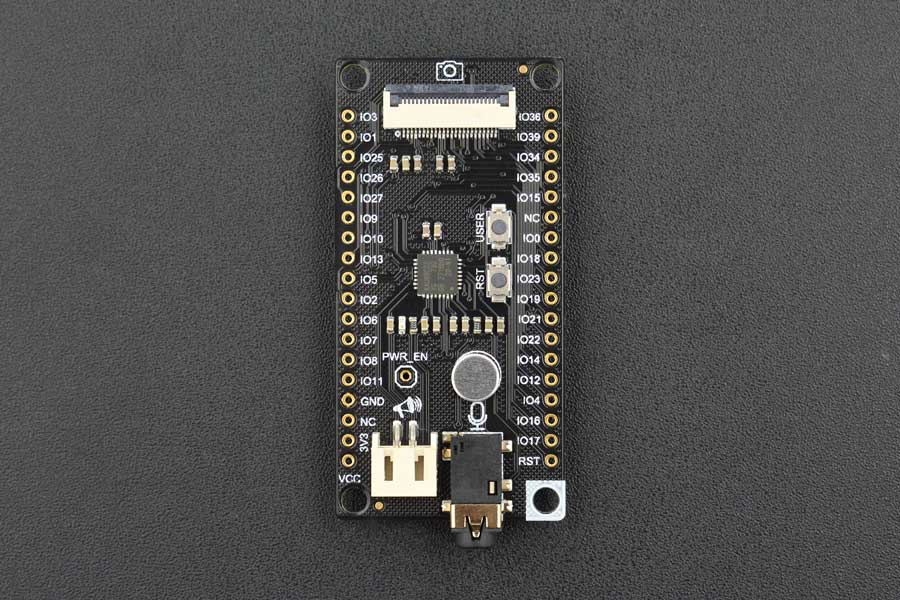

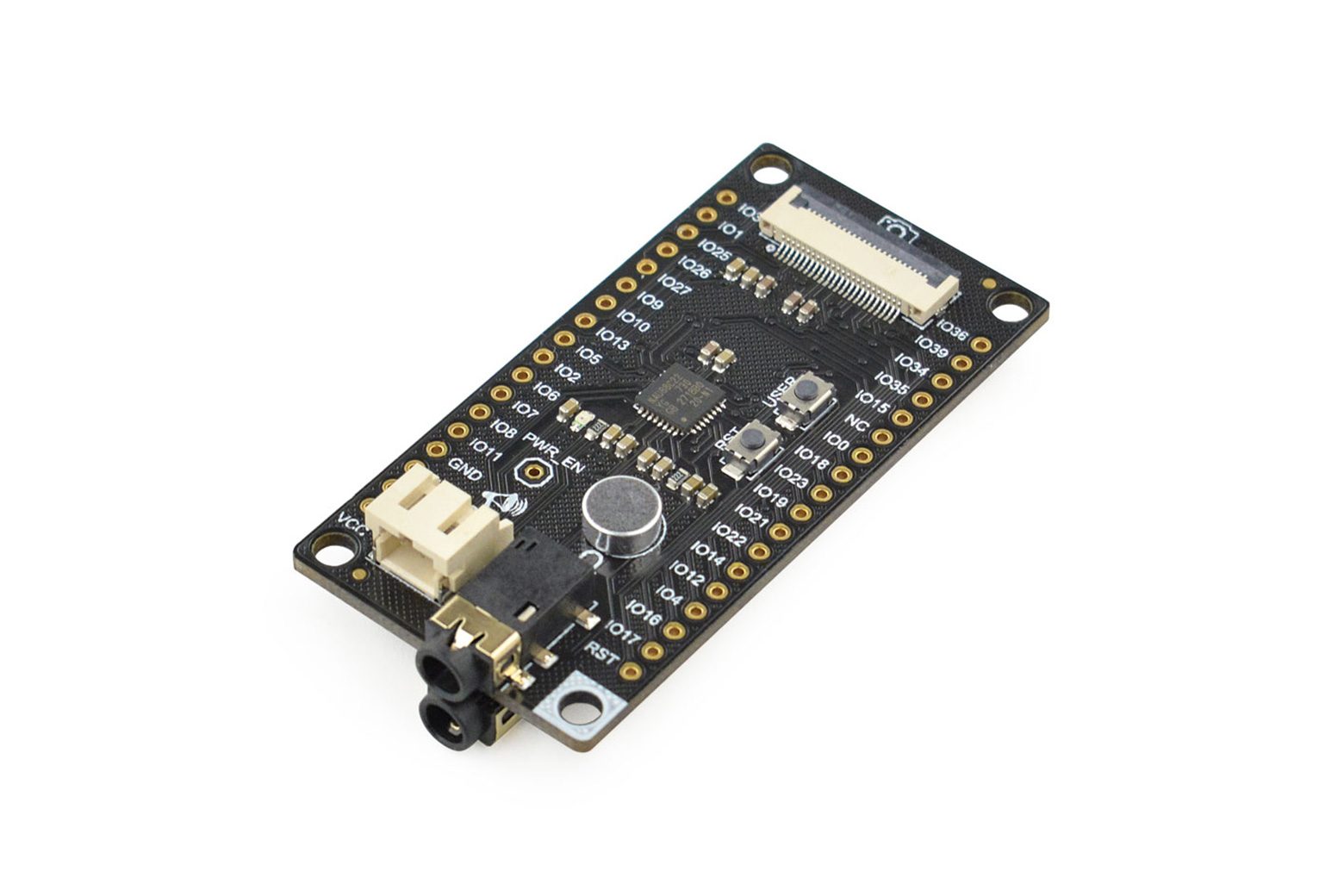

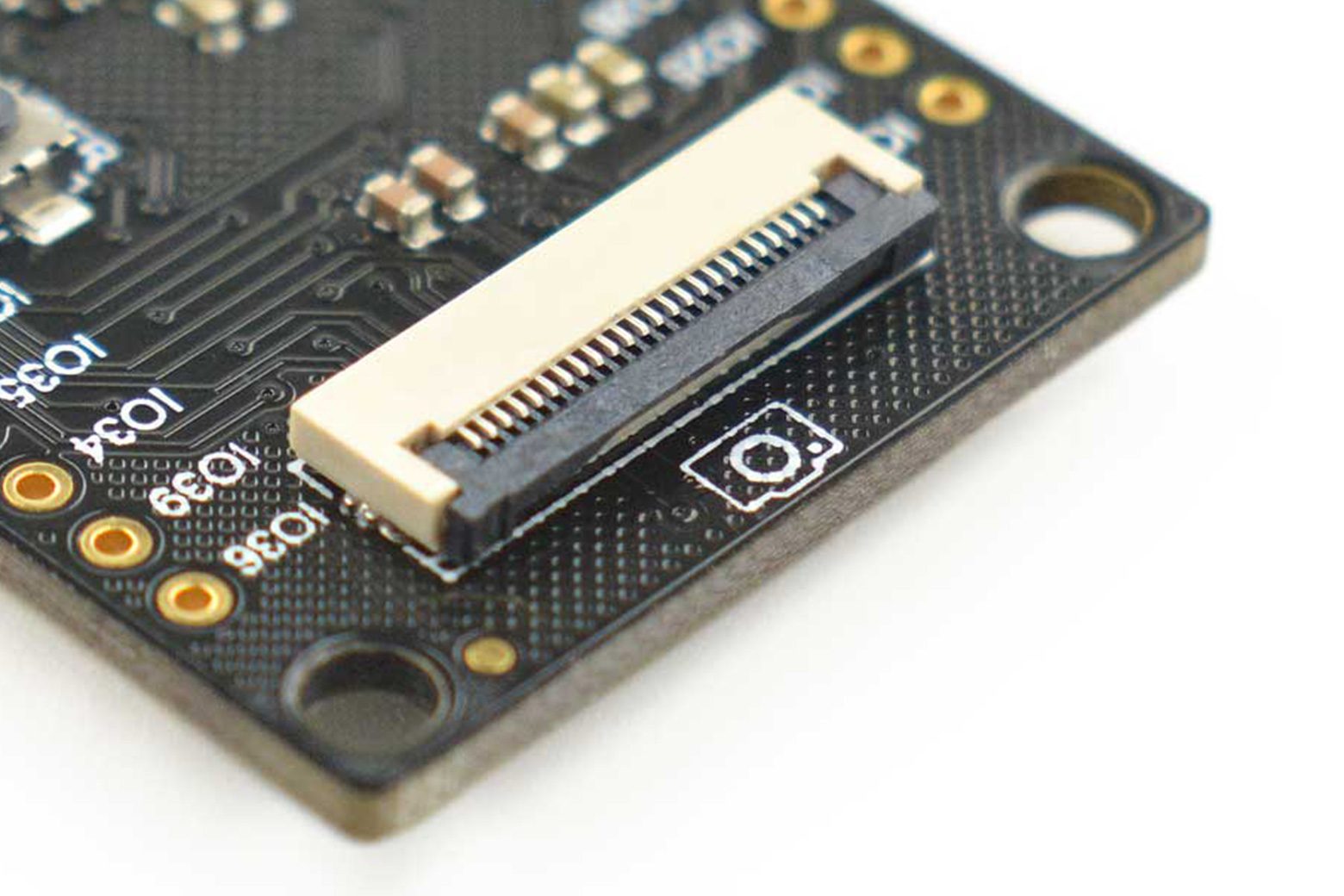

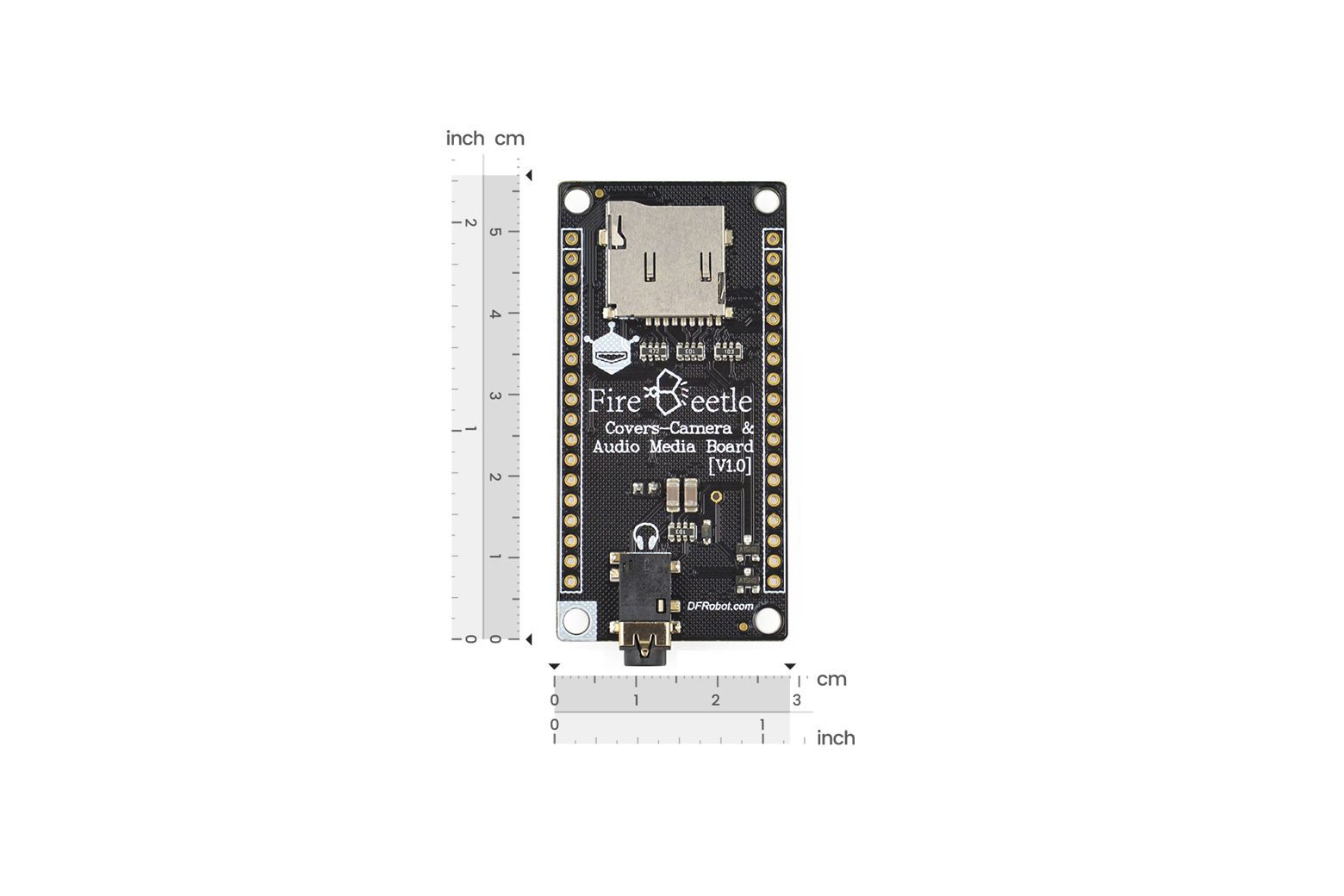

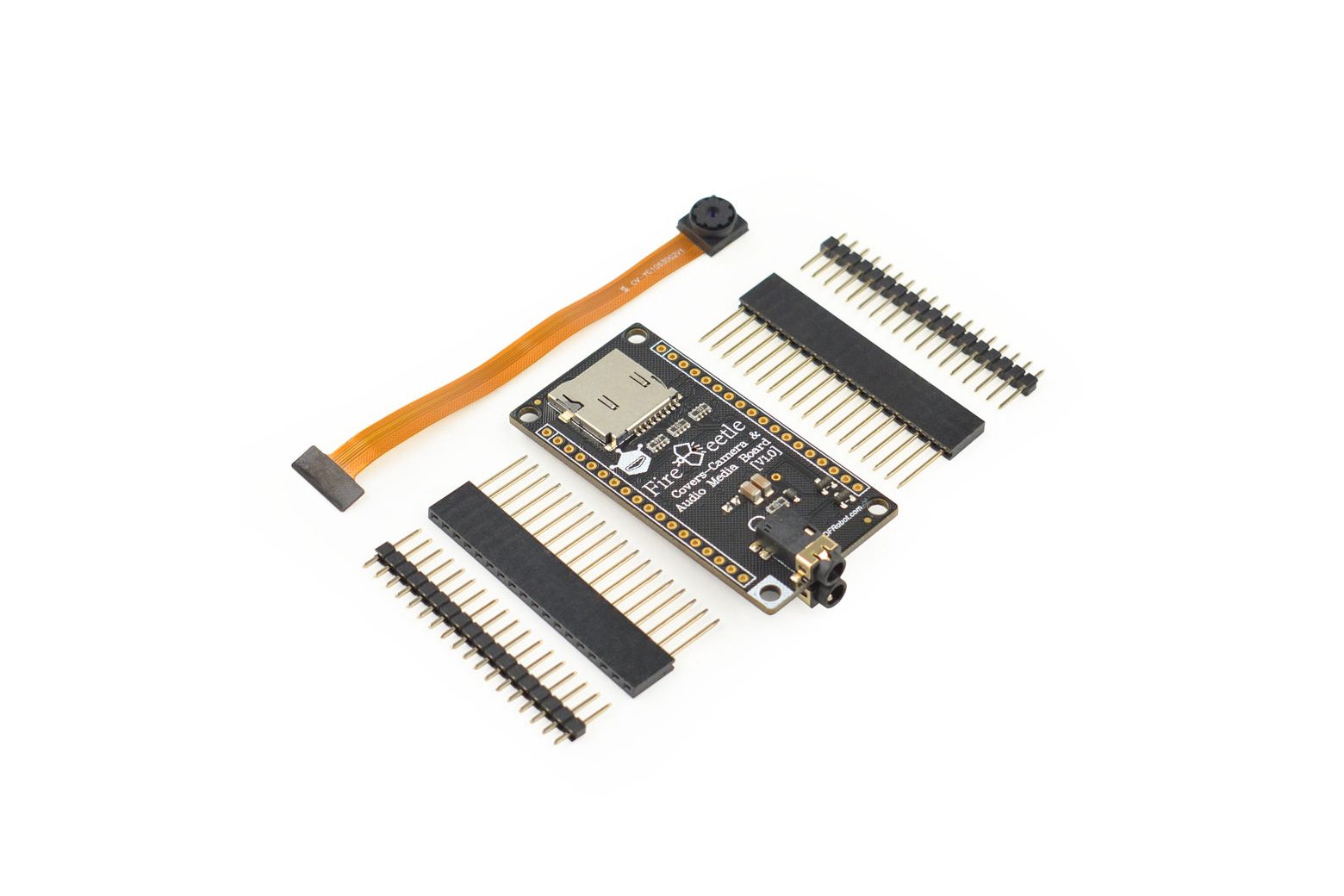

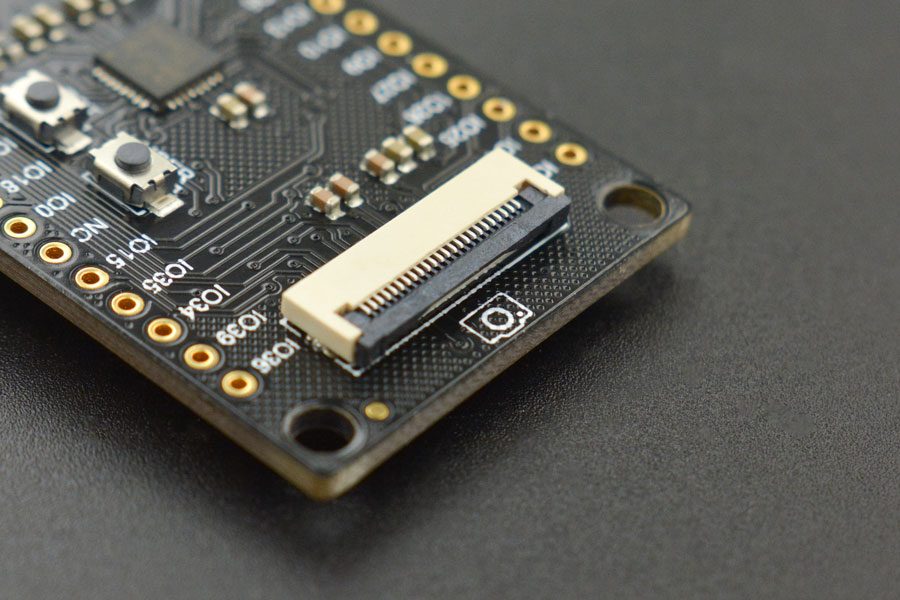

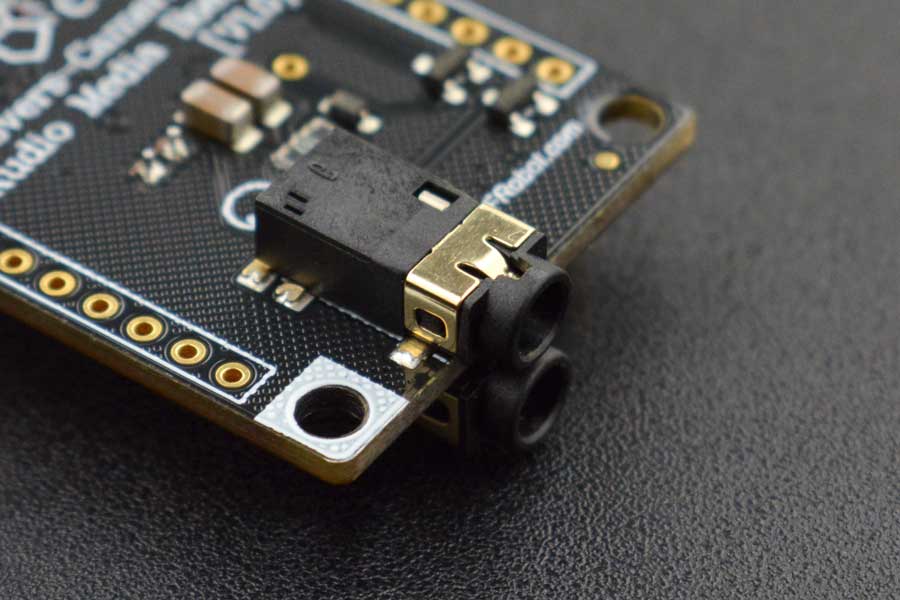

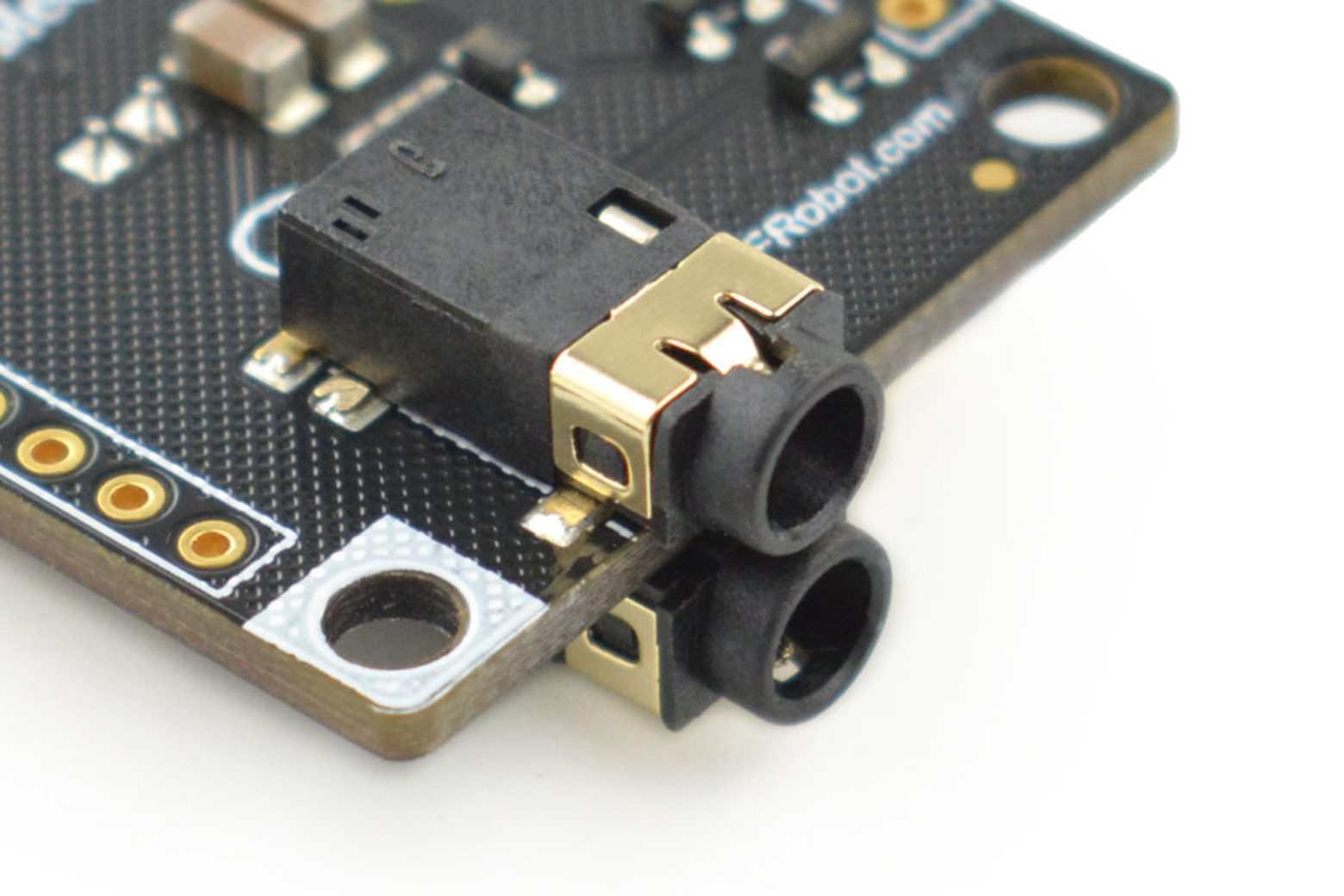

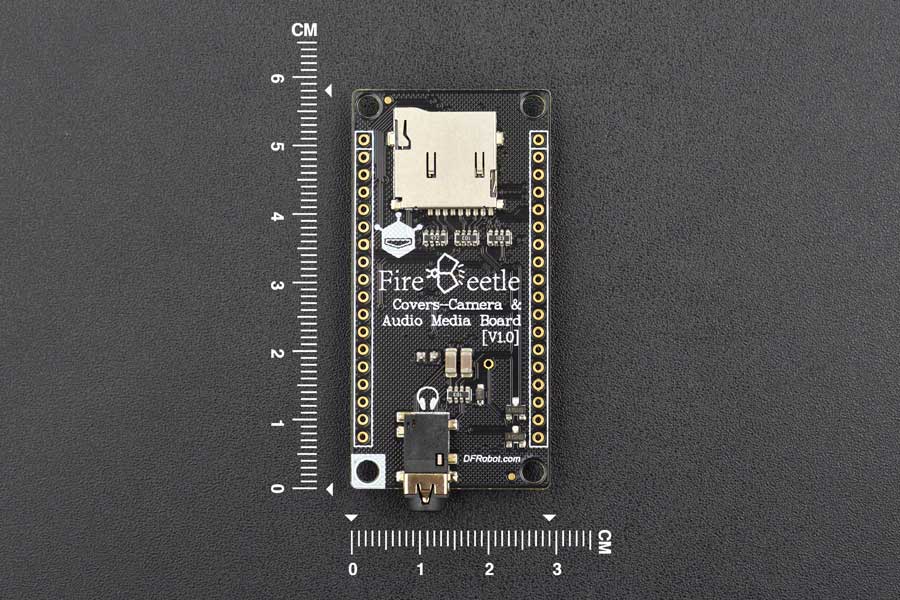

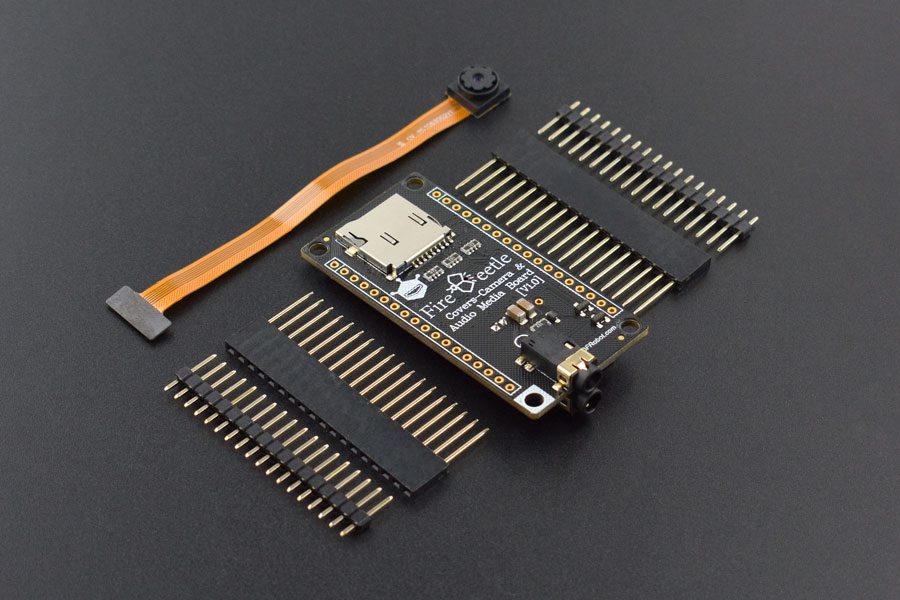

Introduzione La serie DFRobot FireBeetle è composta da moduli di sviluppo a basso consumo energetico progettati per Internet of Things (IoT). FireBeetle Covers-Camera & Audio Media Board è un dispositivo multimediale per IoT che fornisce interfacce per connettere NAU8822 CODEC IIS, fotocamera OV7725, scheda SD (SDIO), auricolari e microfono. Inoltre, è dotato di un’interfaccia di ingresso mini MIC. Il CODEC IIS NAU8822 può pilotare sia un altoparlante BTL da 12@8Ω che un auricolare da 40mW@16Ω. La connessione diretta è supportata. Nel frattempo, NAU8822 supporta l’acquisizione del segnale audio DAC e l’amplificatore microfonico programmabile. La registrazione è disponibile quando si immettono voci con l’interfaccia MIC o il microfono integrati e quindi si salvano su scheda SD. Inoltre, la funzione per scattare foto è disponibile quando è collegata a una FOTOCAMERA OV7725. Con qualsiasi scheda principale FireBeetle (ad esempio scheda principale ESP32), la scheda FireBeetle Covers-Camera & Audio Media Board potrebbe essere un MP3, un registratore, una fotocamera. Una volta connesso a Internet, potrebbe essere una radio Internet, un riconoscimento di immagini cloud. NOTA: questa scheda multimediale supporta attualmente solo la scheda principale FireBeetle ESP32, poiché le altre schede principali non sono dotate di interfaccia IIS. Il cavo a nastro piatto della fotocamera è relativamente facile da rompere, si prega di fare attenzione e di collegare leggero. L’inquadratura della fotocamera deve essere opposta allo slot della scheda SD. Non supporta la ripresa e la trasmissione video. Specifica Tensione operativa: 3,7 V~5,5 V (VCC) Tensione di uscita: 3,3 V Pulsante definito dall’utente: testato da IO16(DI) RESET x1 Scheda SD: Interfaccia bus: Protocollo SDIO Velocità di trasmissione predefinita: 10 MHz max. Velocità di trasmissione: 20 MHz Fotocamera OV7725: (i dati riportati di seguito sono solo per riferimento; alcune funzioni non possono essere realizzate da ESP32 ora). Array fotosensibile/sensibile alla luce: 640*480 Dimensioni ottiche: 1/6″ Angolo di visione: 25° Interfaccia standard SCCB Formato pixel di uscita: Raw RGB, RGB (RGB4:2:2, RGB565/555/444), YCbCr (4:2:2) Dimensioni immagine: VGA, QVGA e CIF fino a 40×30 Sottocampionamento VarioPixel Controllo automatico dell’immagine: controllo automatico dell’esposizione (AEC), controllo automatico del guadagno (AGC), bilanciamento automatico del bianco (AWB), filtro banda automatico e calibrazione automatica del livello del nero (ABL) Controllo qualità immagine: saturazione, tono, gamma, chiarezza e anti-interferenza ISP: riduzione del rumore e calibrazione dei difetti Correzione dell’ombreggiatura dell’obiettivo Regolazione automatica della saturazione Sincronizzazione dei fotogrammi Messa a fuoco fissa NAU8822: DAC: 94 dB SNR, -84 dB THD ADC: 90 dB SNR, -80 dB THD. Comando altoparlante BTL integrato: 1 W a 8 Ω Comando auricolare integrato: 40 mW a 16 Ω Amplificatore microfonico programmabile integrato Frequenza di campionamento tipica: 8 KHz, 48 KHz, 96 KHz, 192 KHz Interfaccia video standard: PCM e I2S MIC: Tipo: Condensatore Electret Uscita: analogica Direzione: omnidirezionale Gamma di frequenza: 100 Hz~15 KHz Sensibilità: -43 dB ±5 dB a 94 dB SPL Rapporto segnale/rumore: 58 dB Elenco di spedizione Coperture FireBeetle-Fotocamera e scheda multimediale audio (V1.0) x1 Fotocamera OV7725 x1 Testata pin maschio da 18 pin-2,54 mm ×2 Testata pin femmina da 18 pin-2,54 mm ×2 Documenti Wiki del prodotto Altri documenti
