Scheda portante A603 per NVIDIA Jetson Orin NX / – DFR1123

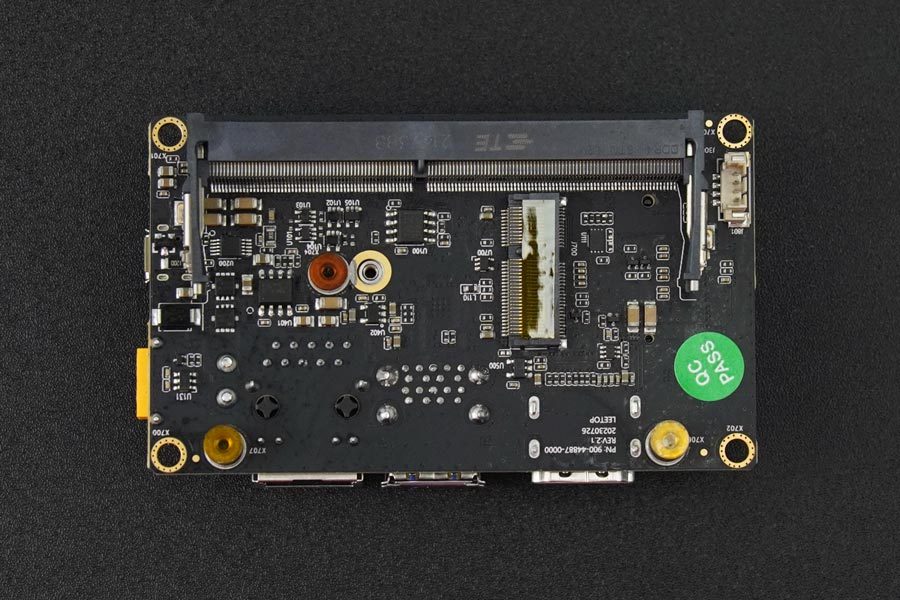

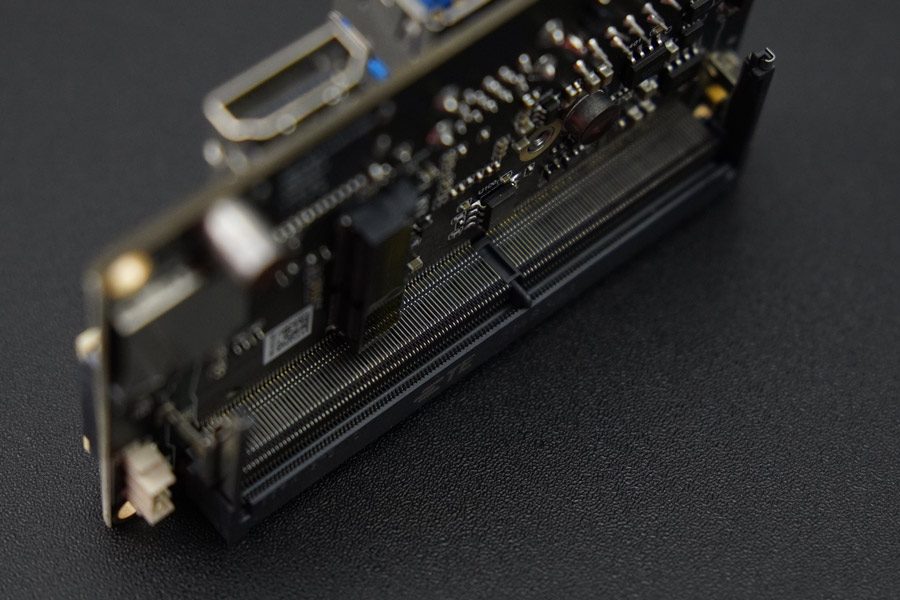

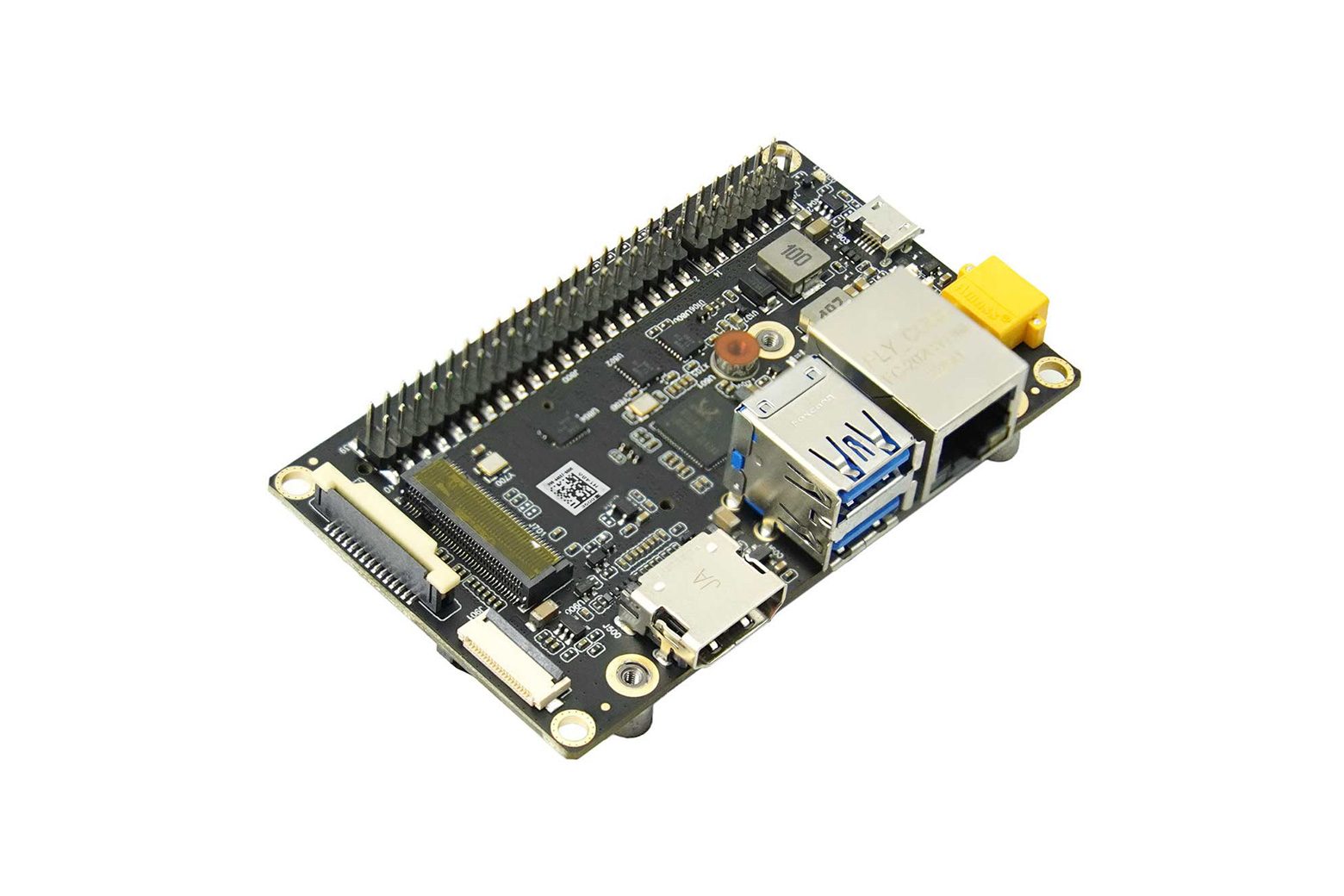

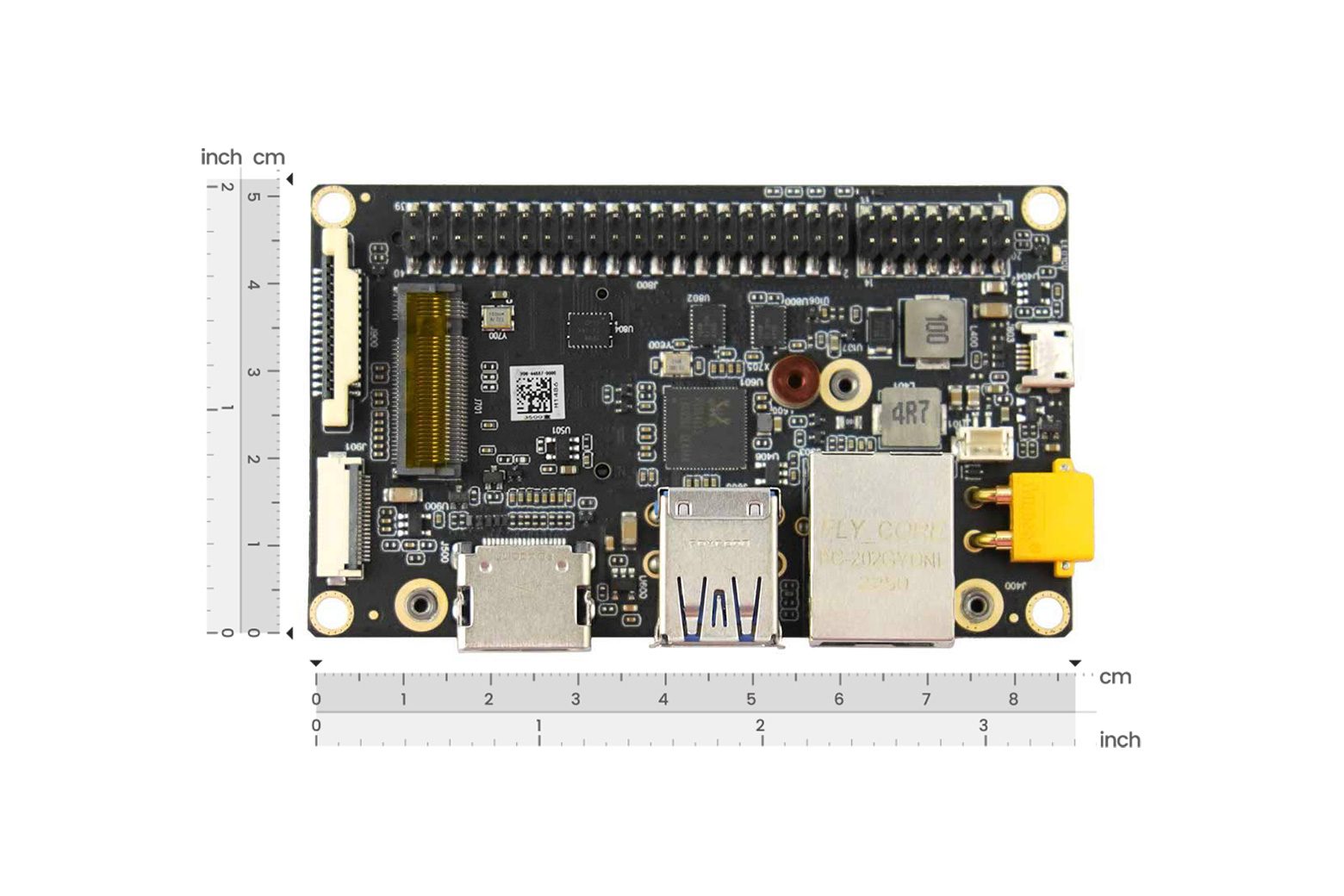

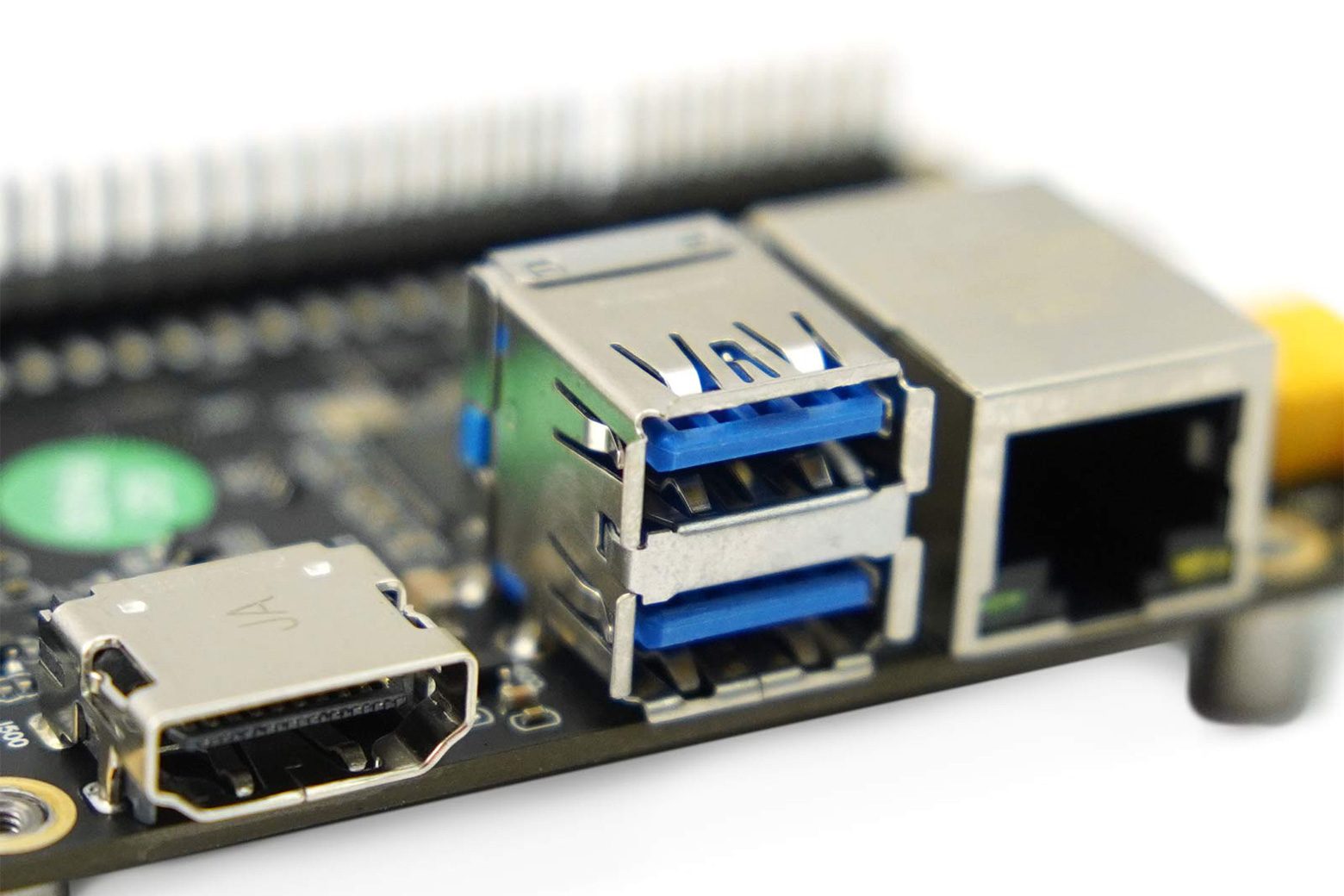

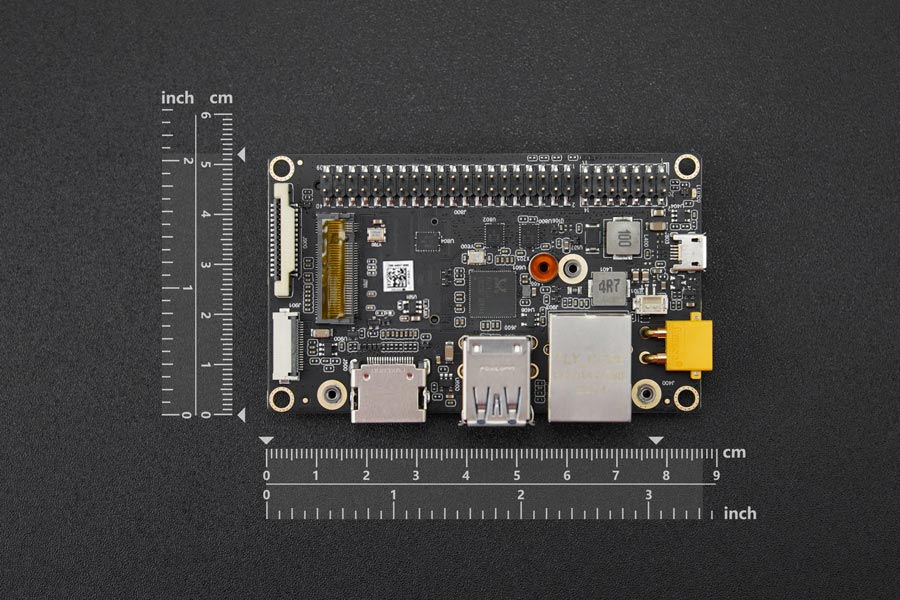

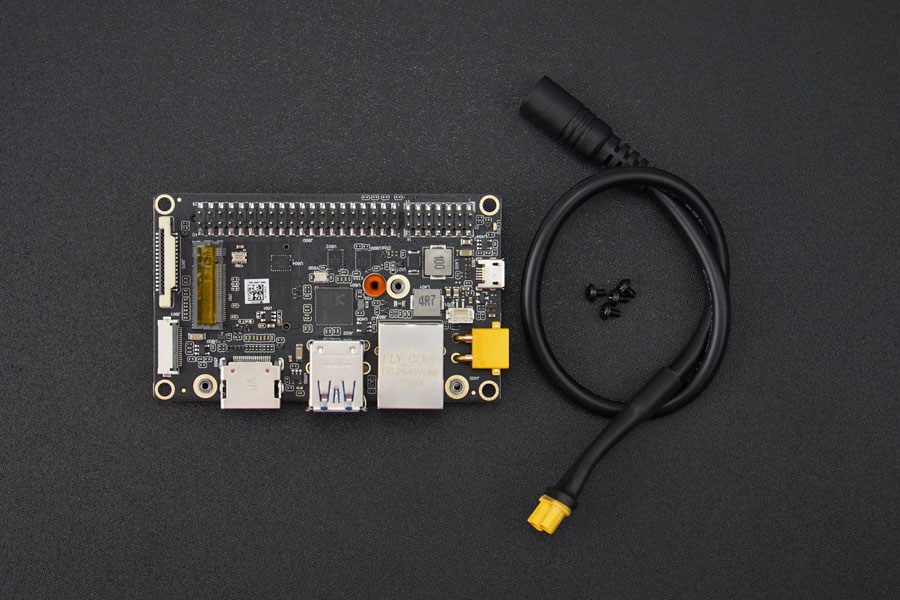

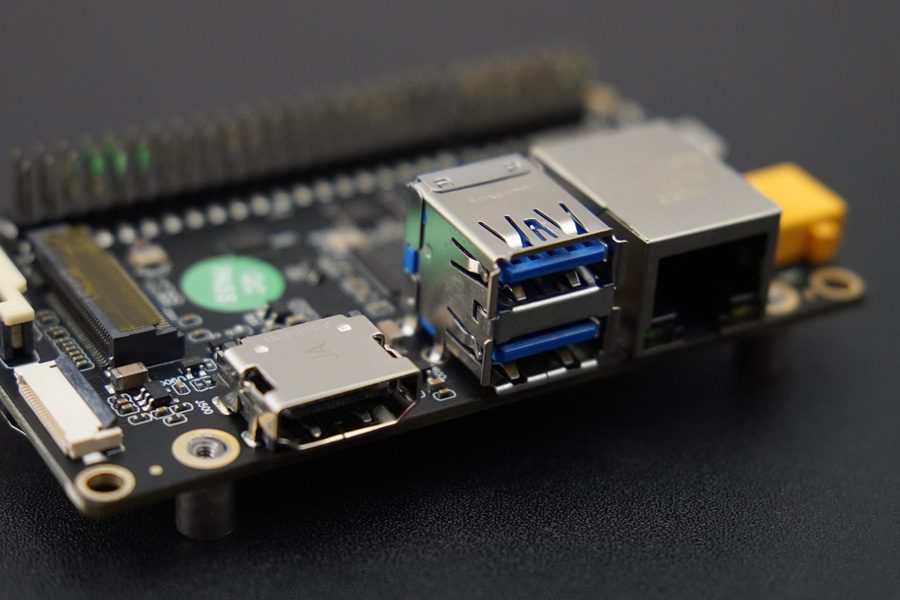

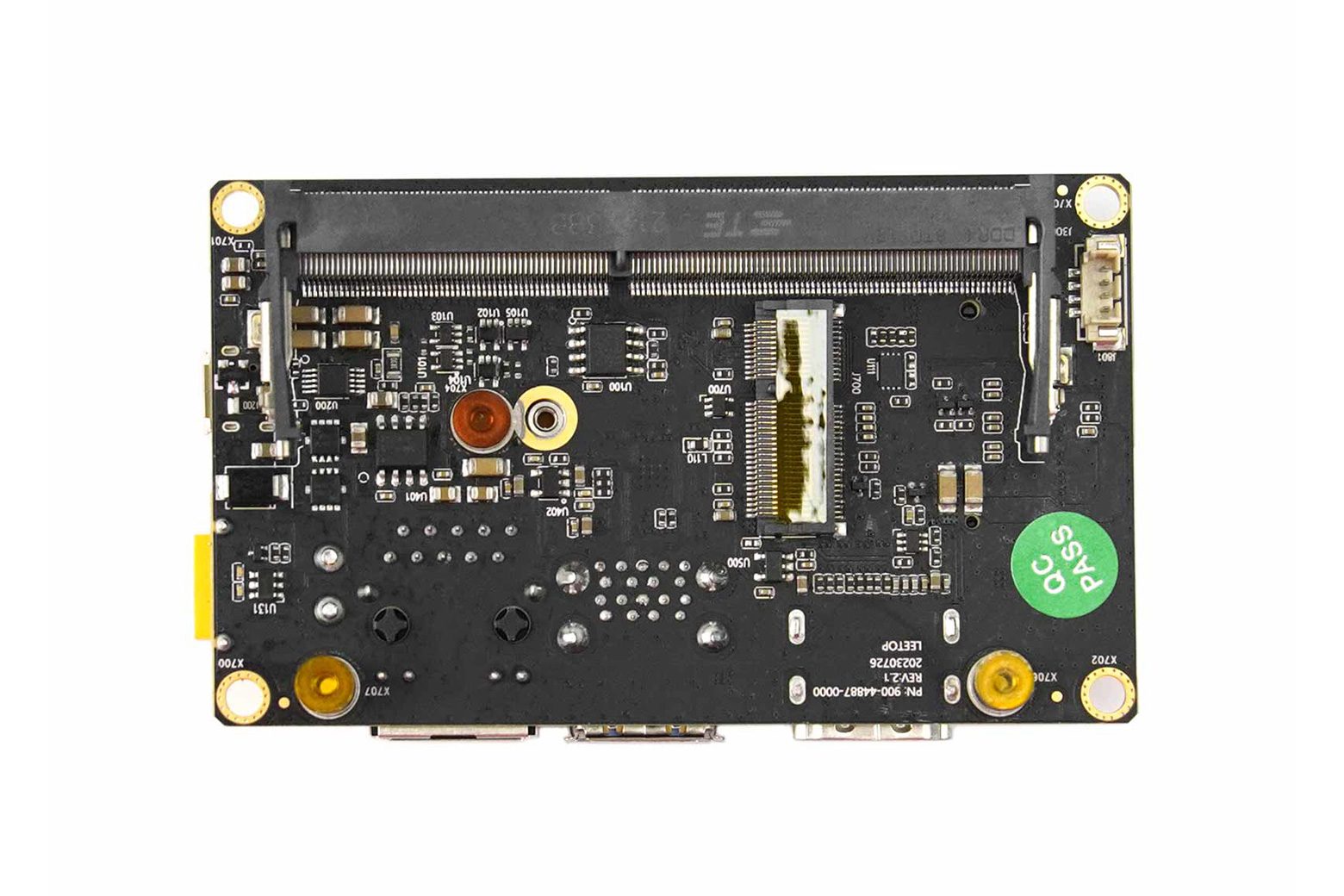

Introduzione Questa è una scheda portante compatibile con il modulo core NVIDIA Jetson Orin NX/Nano. È dotato di una porta Gigabit Ethernet (10/100/1000), che consente un rapido trasferimento dei dati. È dotato di due porte USB 3.0 Type-A, una porta USB 3.0 20P ZIF con passo da 0,5 mm e una porta USB 2.0 micro AB, offrendo opzioni di connettività versatili. Questa scheda portante supporta NVIDIA Jetson Orin NX/Nano e offre una ricca gamma di interfacce periferiche. Con un connettore per fotocamera CSI a 15 pin e una porta HDMI, gli utenti possono acquisire e visualizzare contenuti video di alta qualità. Lo spazio di archiviazione e la connettività wireless possono essere espansi tramite le interfacce M.2 Key M e M.2 Key E integrate. Include anche un’interfaccia ventola (5 V PWM) e un connettore RTC. Supporta un ampio intervallo di tensione in ingresso di 9-20 V CC e può funzionare a temperature comprese tra -25°C e 65°C. Con le sue dimensioni compatte di 87x52x26 mm, può essere perfettamente integrato in varie applicazioni, garantendo flessibilità e facilità d’uso. Schema interfaccia della scheda portante NVIDIA Jetson Orin NX/Nano (A603) Compatibilità specifiche: Jetson Orin NX/Nano Requisiti di alimentazione: Ingresso da +9 V a +19 V CC a 3 A Rete: Connettore Gigabit Ethernet (10/100/1000) Uscita video: HDMI USB USB 3.0 Tipo A (USB 2.0 integrato) USB 3.0 passo 0,5 mm 20P ZIF USB 2.0 USB 2.0 Micro-AB M.2 KEY E a 15 pin PCIE: PCIE 2230 FORMATO M.2 KEY M: M.2 KEY M (NVMe FORMATO 2242 SSD) Seriale: CAN Fotocamera: CSI CAMERA I2S: I2S (livello 3,3 V) Misc I2C Link (+3,3 V I/O×2 GPIO ×6 UART ×1 SPI ×2 Dimensioni: 87 mm*52 mm*26 mm Peso: 100 g Elenco di spedizione Jetson Orin NX/Nano Carrier Board (A603) × 1 Adattatore di alimentazione 90 W 19 V (cavo di alimentazione non incluso) × 1 Applicazioni Robot domestici UAV Imbarcazioni senza pilota Robotica e droni Automazione industriale e sistemi di controllo Digital Signage e lettori multimediali IoT (Internet of Things) e sistemi integrati Progetti di formazione e prototipazione Documenti Guida per l’utente della Carrier Board A603
