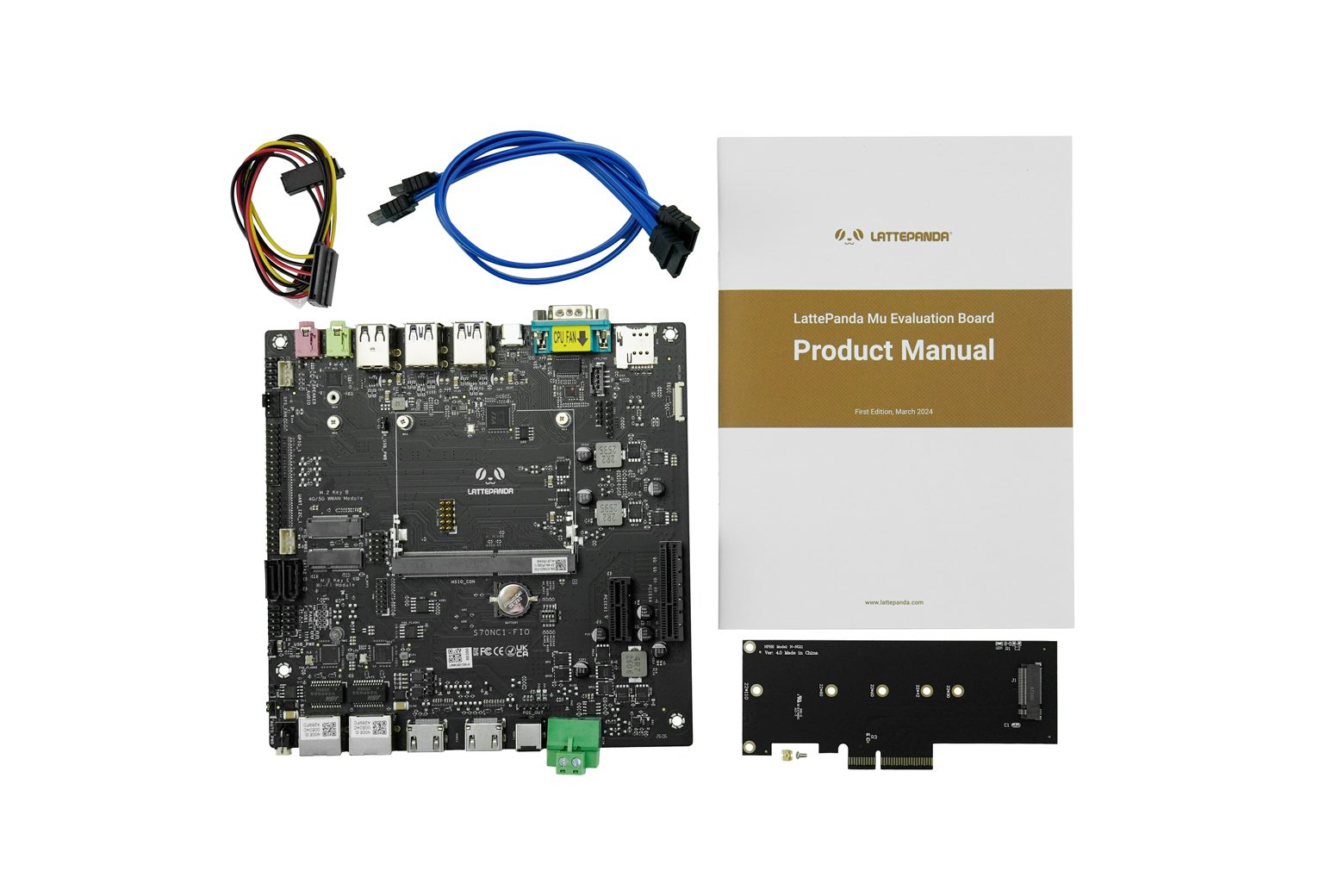

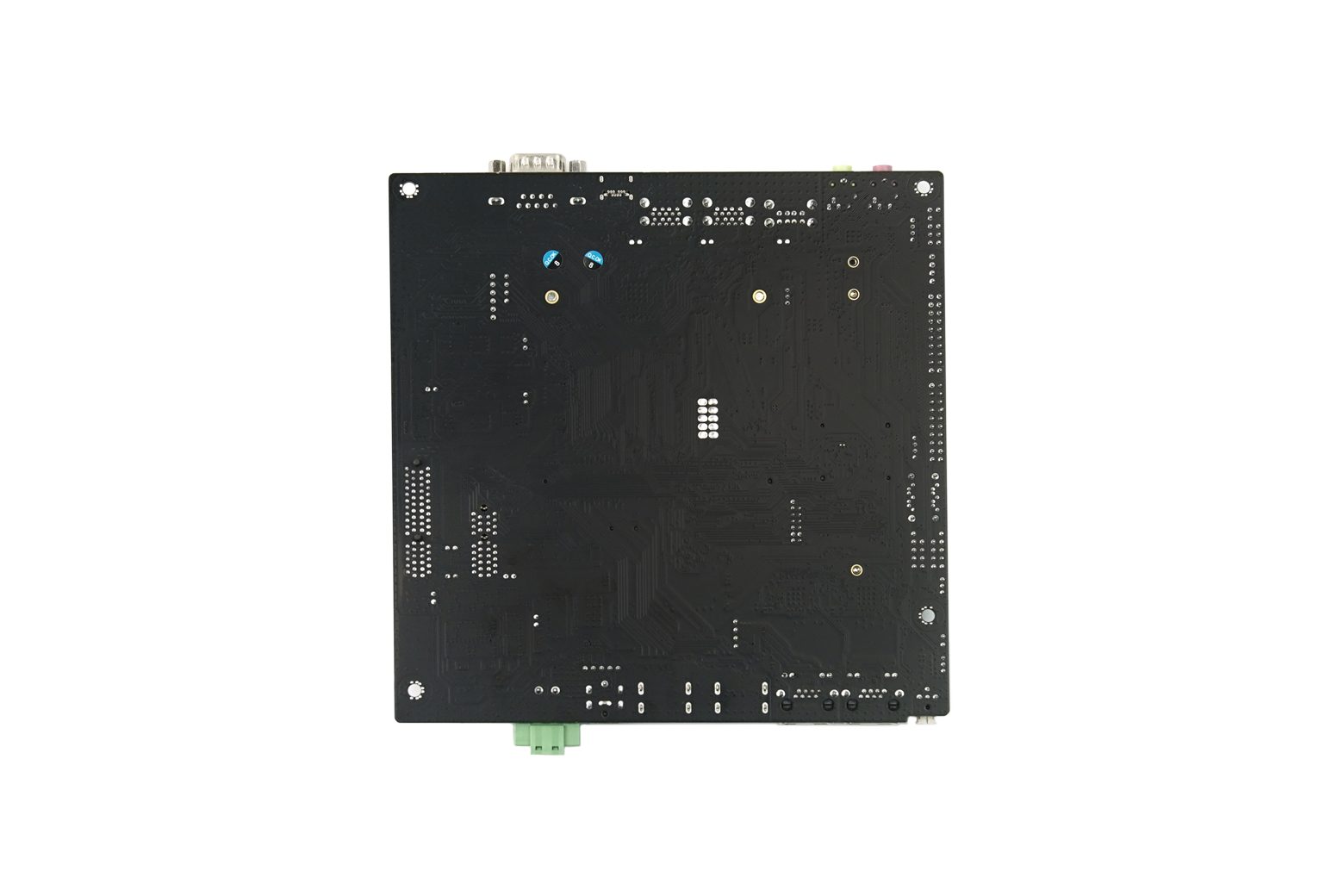

Scheda portante di valutazione con funzionalità – DFR1141

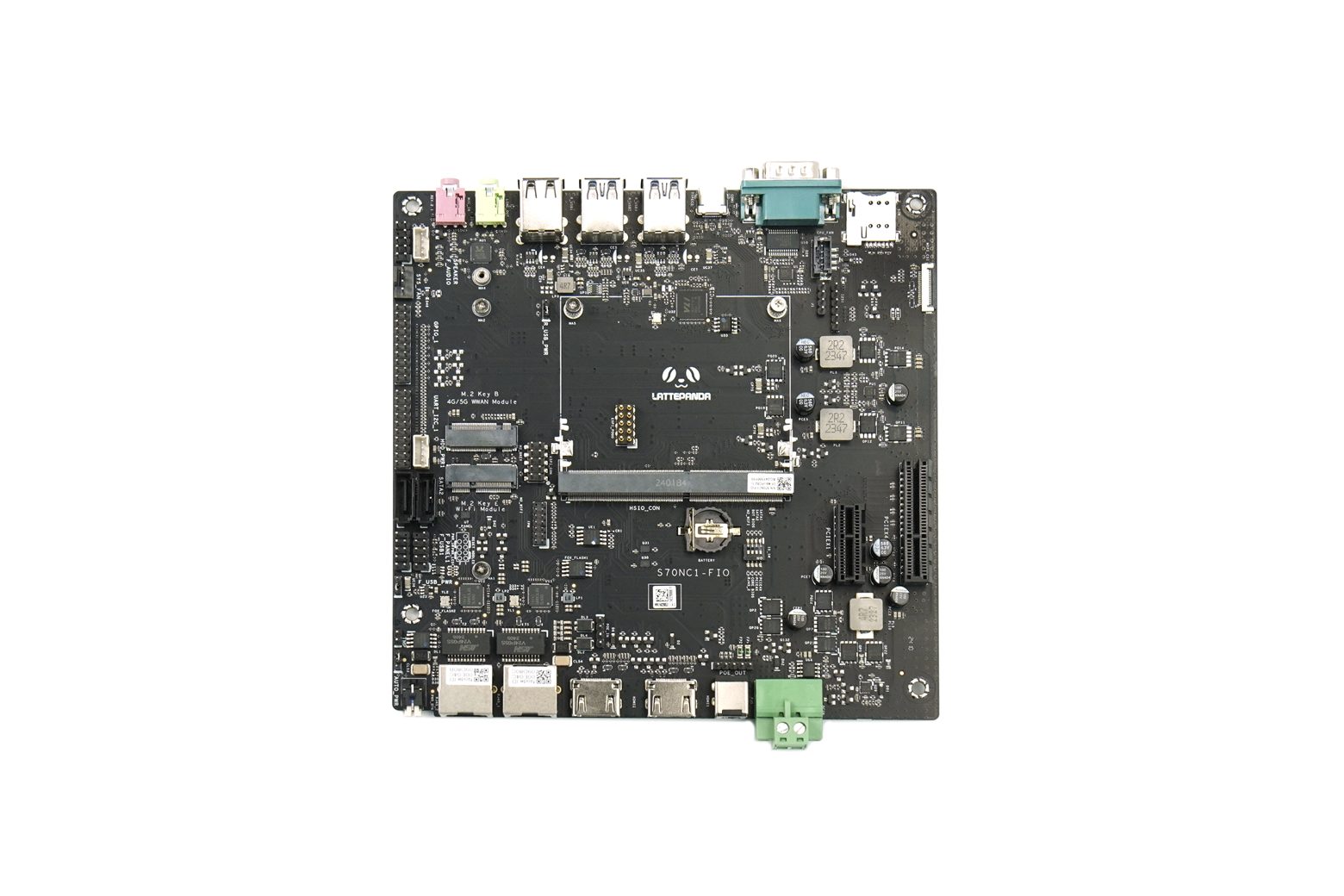

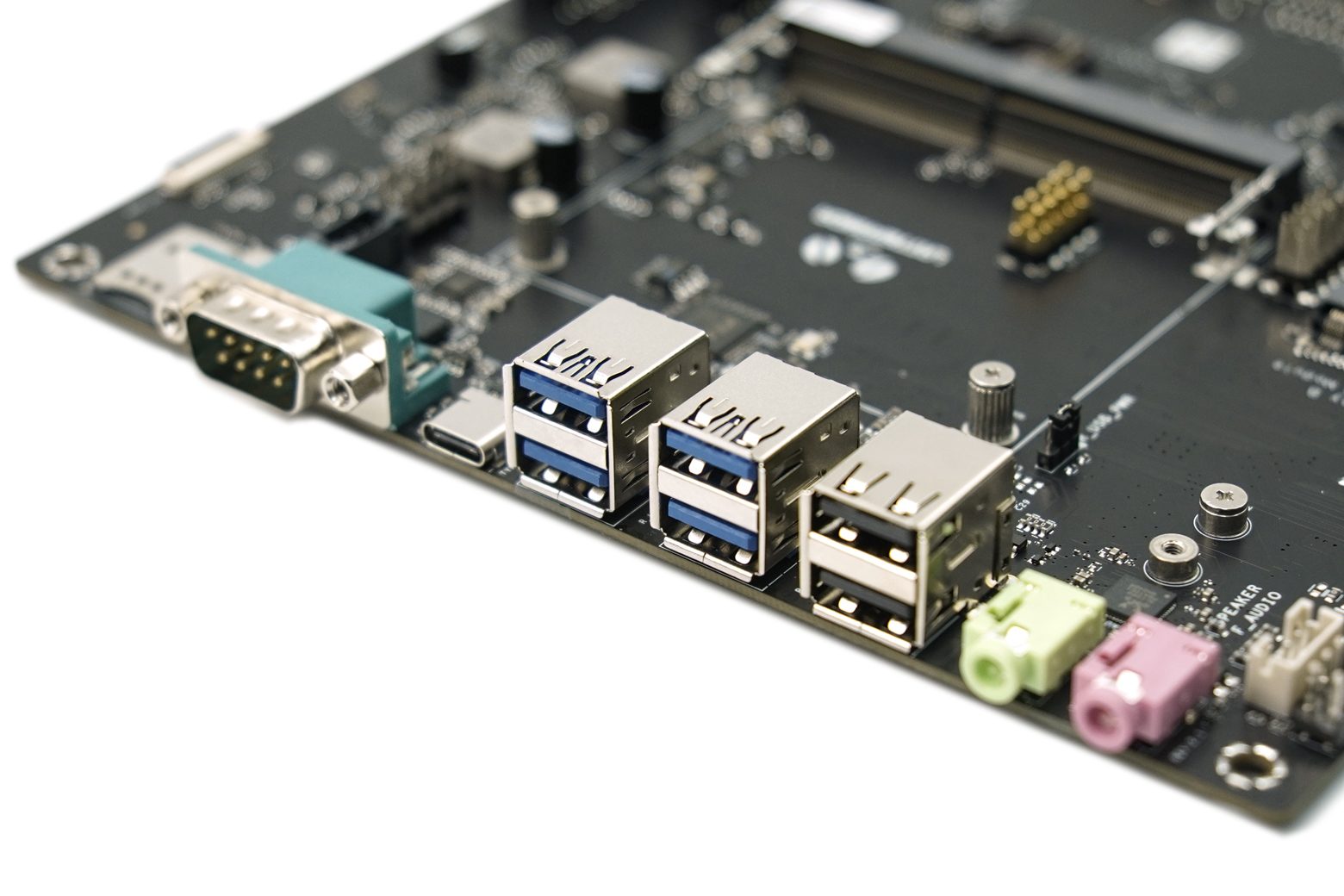

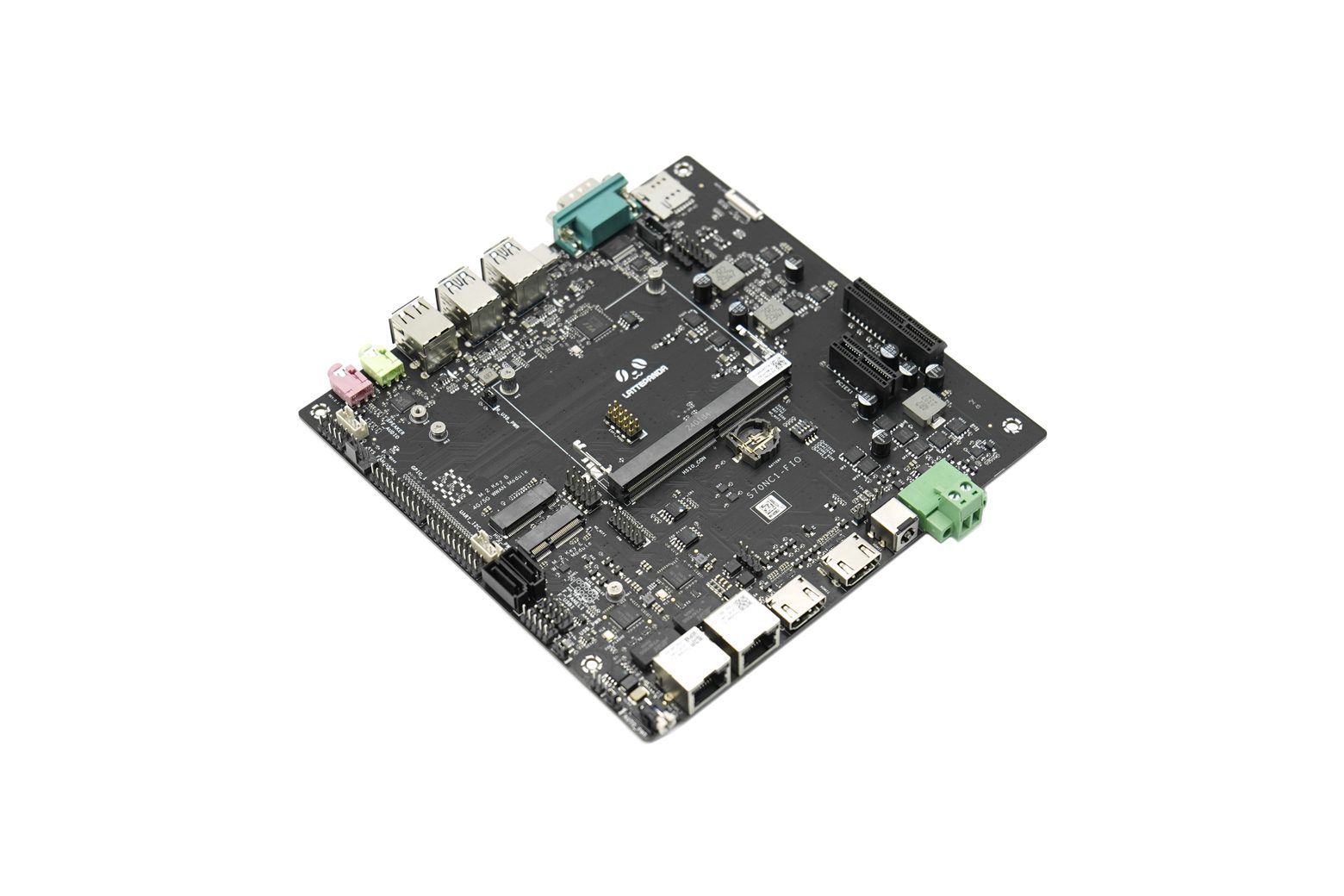

Introduzione Si tratta di una scheda portante di valutazione con funzionalità complete che espone tutti i pin del modulo di elaborazione LattePanda Mu, fornendo una piattaforma ideale per la valutazione e lo sviluppo di ciascun pin. Con una ricchezza di interfacce integrate e slot di espansione, supporta la connessione di varie periferiche e moduli, facilitando notevolmente il test di hardware e software e la loro valutazione di compatibilità, riducendo così i tempi di sviluppo. Esposizione completa dei pin Questa scheda espone completamente tutti i pin del modulo di elaborazione LattePanda Mu, dotato di una ricca gamma di interfacce e slot di espansione. Questi includono 4 porte USB 3.0, 2 porte di rete Intel I225 2.5G, 2 porte HDMI 2.0, 2 slot M.2, 1 slot PCIe x1 standard, 1 slot PCIe x4 standard, 1 porta di tipo C e altro ancora. Riserva inoltre una varietà di connettori pin di espansione, supportando la connessione e il test di varie periferiche e moduli. Ampio ingresso di tensione Questa scheda portante supporta un ampio ingresso di tensione di 12~20 V, consentendone l’utilizzo in vari ambienti di alimentazione. Slot PCIe standard Dotata di slot PCIe 3.0 x1 e PCIe 3.0 x4 standard, questa scheda portante consente la comoda espansione di varie periferiche, come schede grafiche, schede audio, schede di rete, ecc. Doppi slot M.2 Oltre agli slot PCIe, è anche dotata di slot per chiave M.2 E e chiave M.2 B, facilitando la facile espansione di schede WiFi, schede 4G o 5G, ecc. Doppie porte 2.5G Questa scheda portante dispone di due porte di rete Intel i225-V 2.5G, che supportano la trasmissione dati ad alta velocità. Dimensioni standard ITX Adottando le dimensioni standard della scheda madre ITX, questo prodotto può essere utilizzato direttamente con i banchi di prova della scheda madre ITX, integrandosi perfettamente nei vari progetti e sistemi. Nota: 1. Il modulo di elaborazione LattePanda Mu non è incluso con questo prodotto. 2. Per utilizzare questo prodotto, assicurati di possedere già il modulo di elaborazione LattePanda Mu. 3. Prima di collegare o scollegare LattePanda Mu, eventuali cavi o interfacce interne, è necessario scollegare l’alimentazione. Schede portanti versatili DFRobot offre una scheda portante lite per LattePanda Mu, fornendo una piattaforma di sviluppo completa con varie interfacce per una rapida verifica della progettazione. Inoltre, è disponibile una scheda portante di valutazione con funzionalità complete, che espone tutti i pin di LattePanda Mu per test approfonditi di hardware e software. Schede portanti di LattePanda Mu Caratteristiche Esposizione di tutti i pin del modulo di elaborazione LattePanda Mu Ricca interfaccia: 2 porte HDMI 2.0, 2 porte 2,5 GbE, 4 porte USB 3.0, ecc. Ampi slot di espansione: 1 slot PCIe x1, 1 slot PCIe x4, 2 slot M.2, ecc., consentendo l’espansione di varie periferiche come WWAN 4G/5G schede, schede PCIe e altro ancora. Ingresso di tensione ampio 12~20 V Dimensioni standard ITX Specifiche Interfaccia I/O anteriore 1x interfaccia microfono da 3,5 mm 1x interfaccia cuffie da 3,5 mm 2x USB 2.0 4x USB 3.0 1x USB Type-C (supporta USB 2.0, USB 3.0, DisplayPort) 1x DB9 (RS232) 1x slot per scheda SIM Interfaccia I/O posteriore 1x pulsante di accensione 2x Intel Interfacce di rete 2.5GbE 2x interfacce HDMI 2.0 1x jack di alimentazione CC 5,5×2,5 mm 1x alimentazione CC 5,08 mm con terminale a vite Slot di espansione 1x slot PCIe 3.0 x1 1x slot PCIe 3.0 x4 (multiplexato con i segnali SATA) 1x slot M.2 E Key: supporta scheda WLAN tipo 2230 (PCIe 3.0 x1, USB 2.0; multiplexato con i segnali della porta Ethernet 2 (RJ45_2) 1x slot per chiavetta M.2 B: supporta scheda WWAN 3042/3052 tipo 4G/5G (USB 3.0, USB 2.0) 2x interfacce SATA 6Gb/s (multiplexate con i segnali PCIe 3.0 x4) Pin/jumper/pulsanti 1x interfaccia ventola CPU (CPU_FAN) 1x interfaccia ventola di sistema (SYS_FAN) 1x interfaccia MIPI CSI-2 (MIPI_CSI) 1x intestazione I2S (I2S1) 1x intestazione TPM (TPM) 1x intestazione eSPI (ESPI_CON) 1x ponticello di accensione automatica (AUTO_PWR) 1x intestazione sensore di temperatura (TMP) 1x intestazione USB 2.0 (F_USB1) 1x pannello frontale (F_PANEL1) 1x intestazione UART e I2C (UART_I2C_1) 1x intestazione SoC GPIO (GPIO_1) 1x interfaccia altoparlante (SPEAKER) 1x intestazione audio HD (F_AUDIO) 1x DIP switch di configurazione funzioni (ID_SW) 1x ponticello di controllo alimentazione intestazione USB (F_USB_PWR) 1x ponticello di controllo alimentazione USB anteriore (R_USB_PWR) 1x alimentazione PoE intestazione (POE_IN) 1x interfaccia di alimentazione del disco rigido (HDD_PWR1) 1x intestazione di ingresso alimentazione (POE_OUT) Dimensioni ITX: 170 x 170 mm Elenco di spedizione Scheda portante di valutazione con funzioni complete x1 Cavo dati SATA x2 Cavo di alimentazione SATA x1 Manuale del prodotto x1 Adattatore PCIe 3.0 x4 da x4 a M.2 M-Key x1 File di progettazione documenti (KiCad)
