Scheda portante driver motore CC 2x3A per UNIHIKER M10 – DFR1136

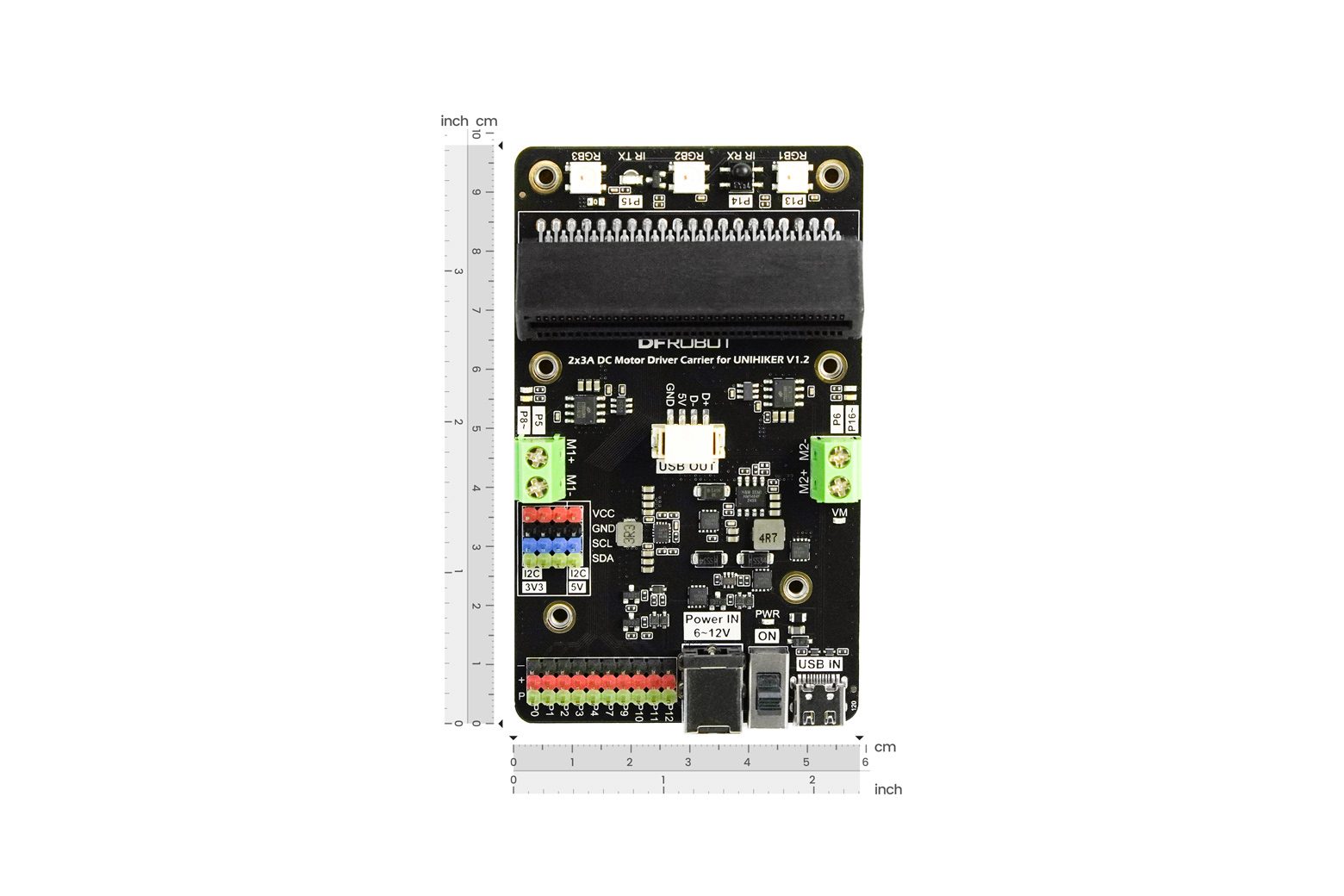

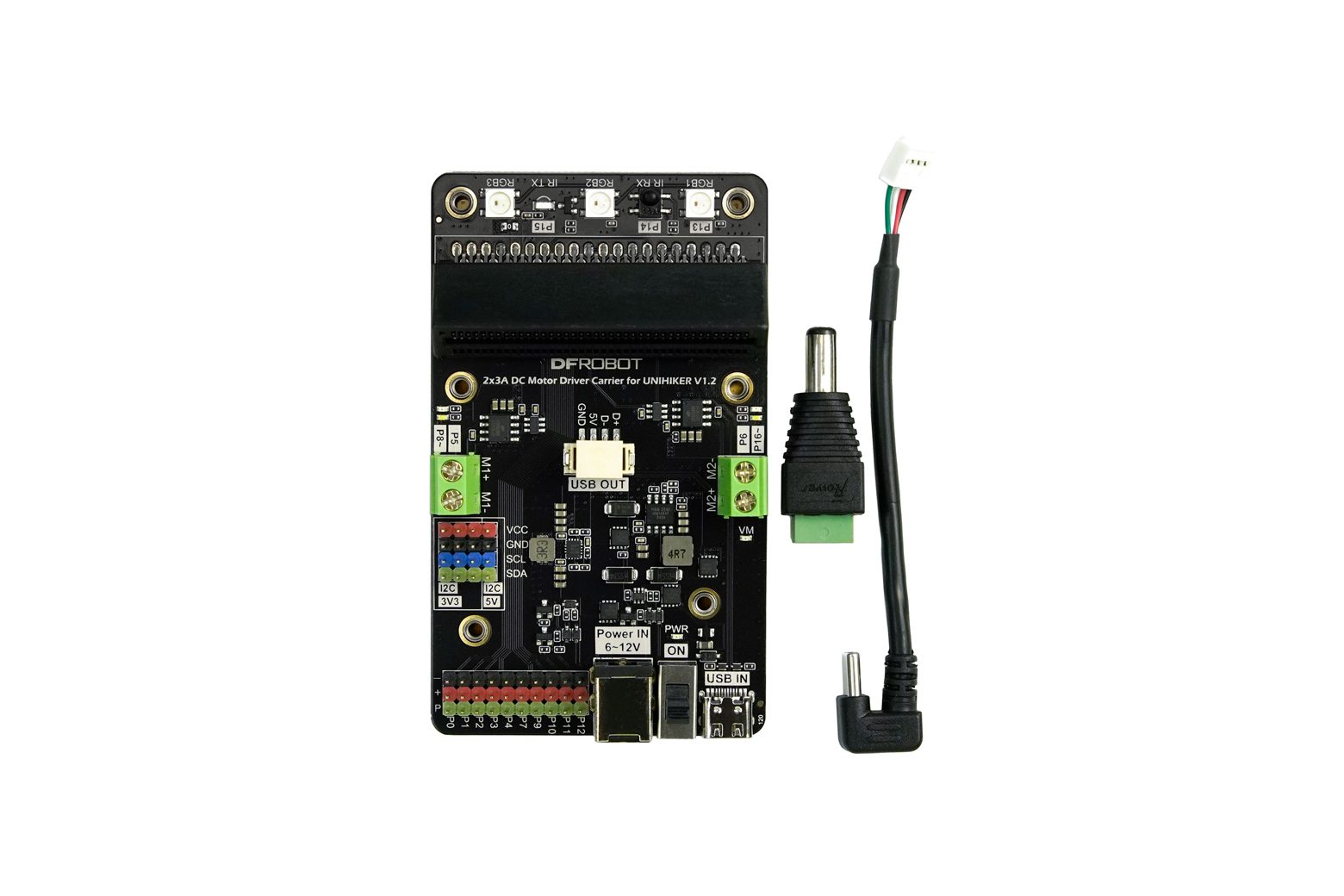

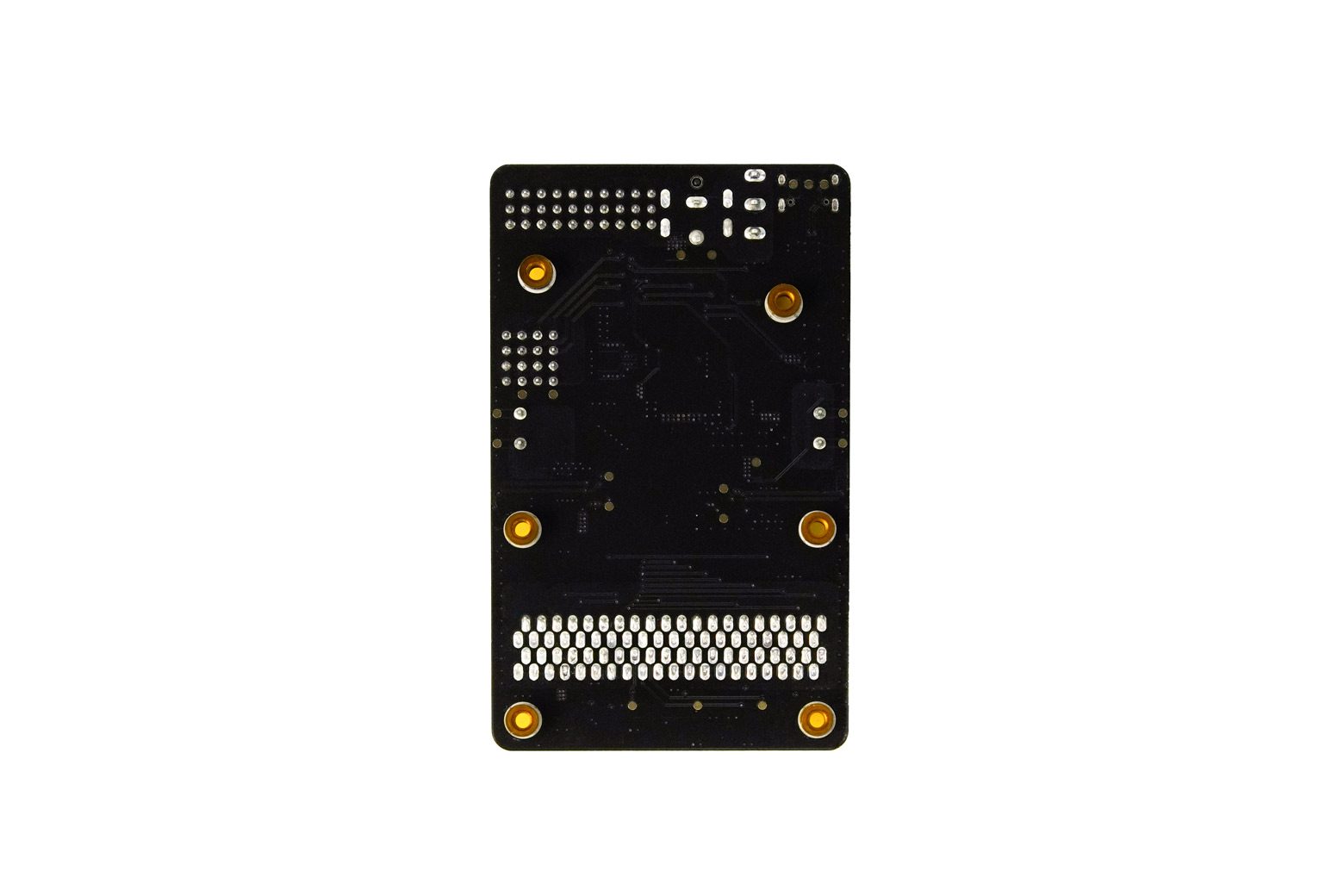

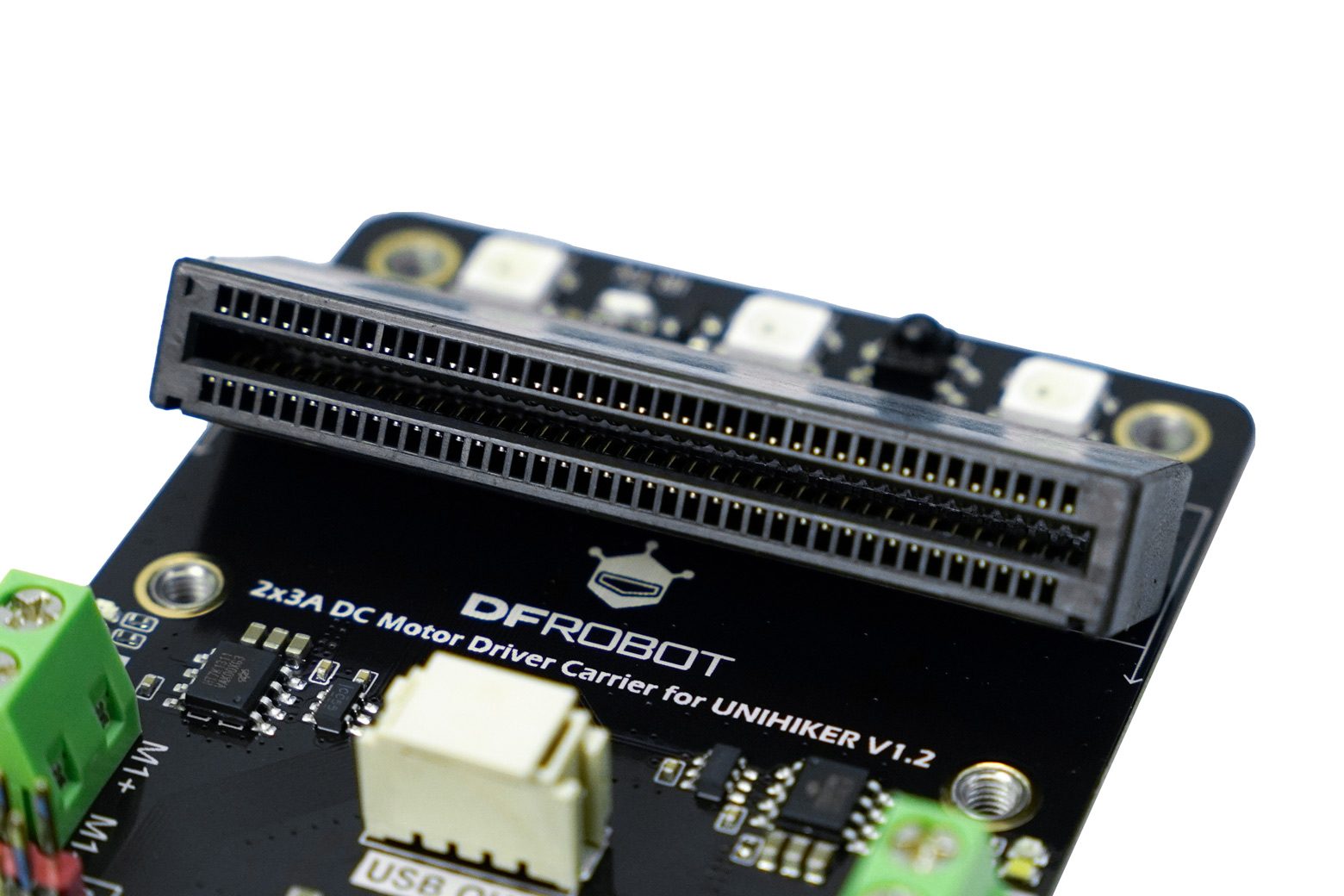

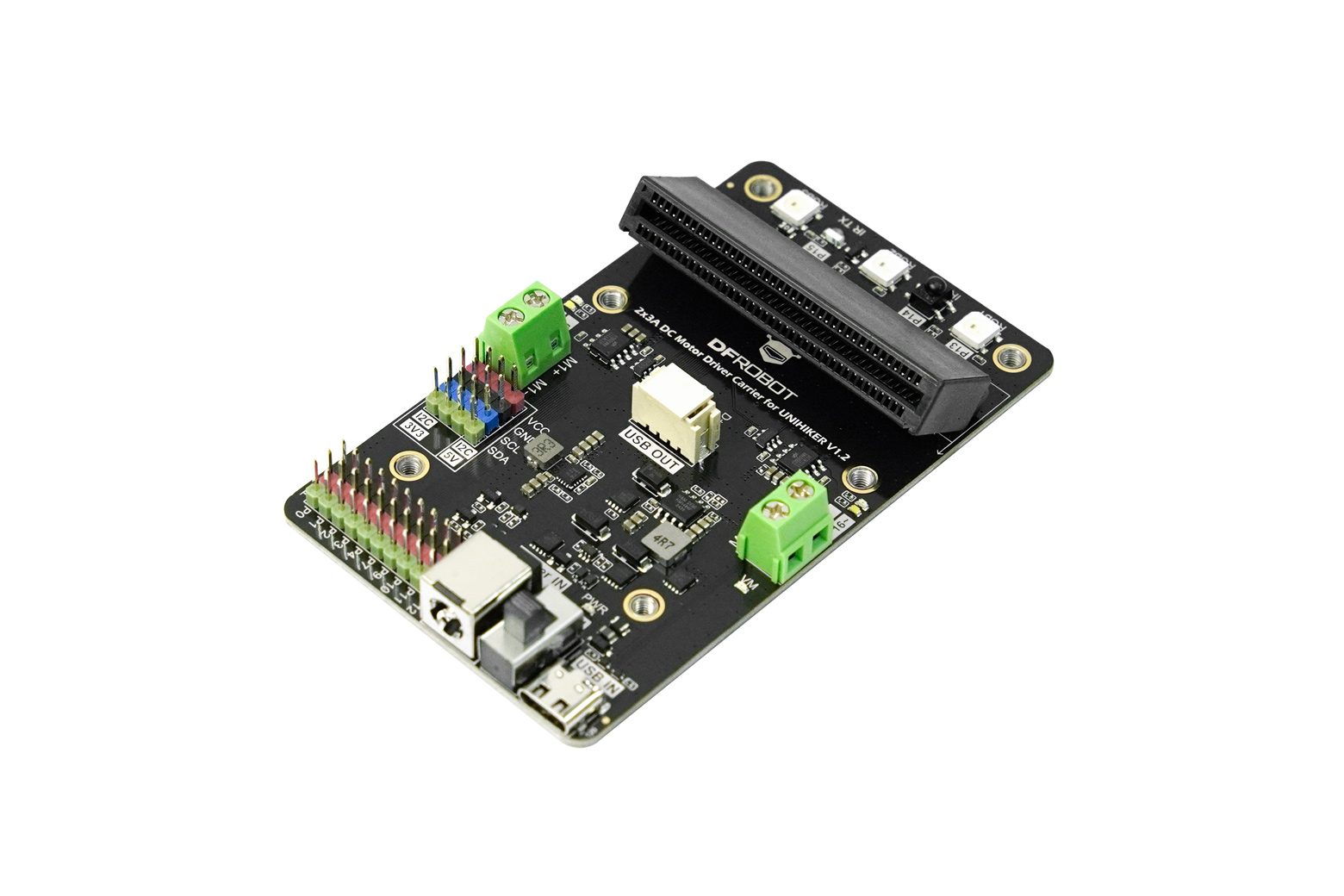

Introduzione Questa scheda portante del driver del motore è un supporto appositamente progettato per UNIHIKER M10, dotato di uno slot per connettore con bordo inclinato che fornisce allo schermo l’angolo di visione ottimale. Integra un doppio motore CC che può essere alimentato separatamente, offrendo opzioni di alimentazione flessibili tra cui USB, testina CC e morsettiera. La scheda include anche luci RGB integrate e funzioni di trasmissione e ricezione a infrarossi, che ne migliorano la giocabilità e la versatilità. Estende le porte 10*3Pin e 4*I2C, supportando 5V I2C per una maggiore compatibilità e rendendolo altamente espandibile. Inoltre, tutti gli IO di riserva sono spenti e sono incluse più spie luminose (per alimentazione, potenza motore e segnale motore), il che lo rende comodo per il debug. Il supporto può anche alimentare UNIHIKER M10 tramite un cavo adattatore USB a forma di U. In combinazione con il potente sistema di prodotti Gravity di DFRobot, questo trasportatore apre possibilità illimitate per progetti creativi e funzionali con UNIHIKER M10. Figura: Metodo di alimentazione Spiegazione Aggiornamento della versione (7/10/2025): questo aggiornamento comporta solo una modifica nell’aspetto del prodotto. Non ci sono modifiche alle sue specifiche o funzionalità. Specifiche Interfaccia di alimentazione: Interfaccia DC2.1: 6~12V Interfaccia TypeC: 5V Tensione di funzionamento: 3,3V Intestazione di espansione I/O: 3Pin: 10*Porte I/O, 3,3V 4Pin I2C: 3*3,3V, 1*5V Interfaccia motore: DC Motor x2 Porta adattatore USB: HY2.0 Interfaccia 4Pin, utilizzata per alimentare UNIHIKER Interruttore di alimentazione: controlla l’alimentazione dell’adattatore USB e l’azionamento del motore Foro di montaggio: M3x4 Componenti di bordo: WS2812 Luce RGB x3 Trasmettitore a infrarossi x1 Ricevitore a infrarossi x1 Dimensioni: 98×58,5 mm / 3,86×2,30 pollici Peso: 70 g Elenco di spedizione Supporto per azionamento motore ×1 Cavo a forma di U da tipo C a HY2.0-4P x1 Adattatore jack cilindrico CC – maschio x1 Documenti Wiki del prodotto Diagramma funzionale Tutorial Esempio 1: utilizzo del LED RGB integrato Esempio 2: Utilizzo dell’IR TX/RX integrato Esempio 3: Utilizzo del driver del motore integrato Esempio 4: Utilizzo del sensore DHT11 a 3 pin esterno Esempio 5: Utilizzo dell’attuatore a 3 pin esterno – Servo Esempio 6: Utilizzo del sensore I2C esterno – Sensore a ultrasuoni FAQ Diagramma schematico Disegno dimensionale
