Scheda portante Lite per modulo di elaborazione – DFR1142

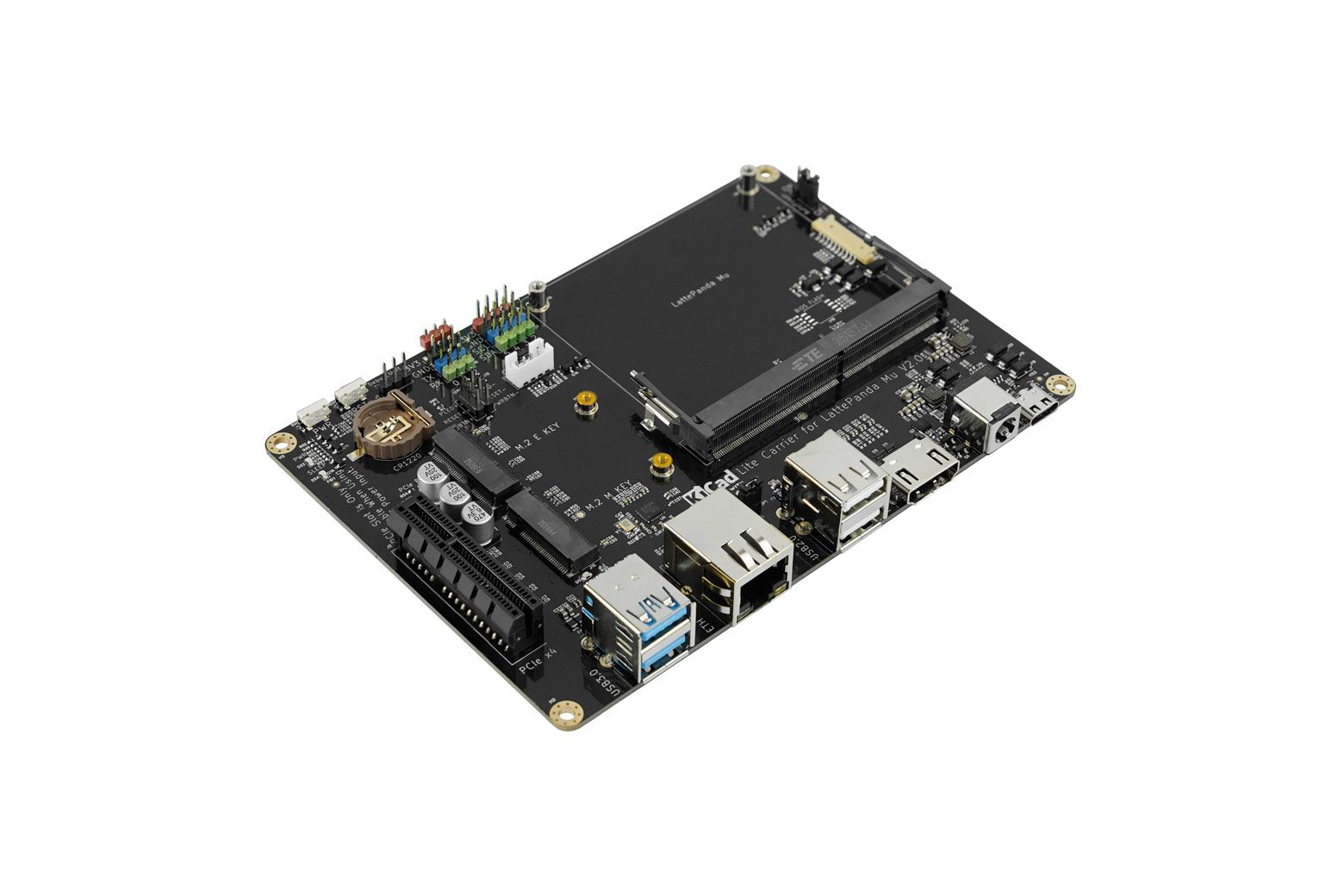

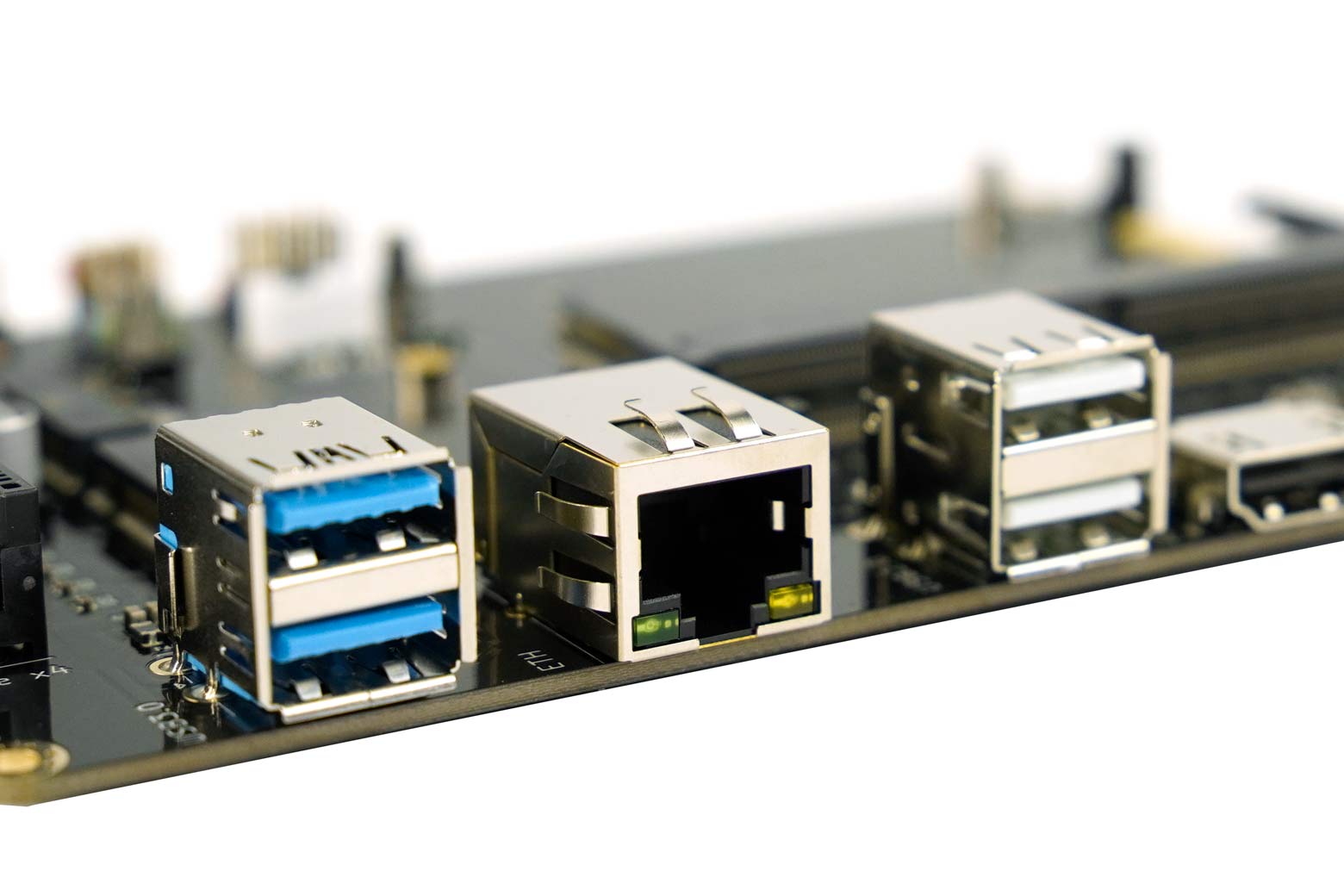

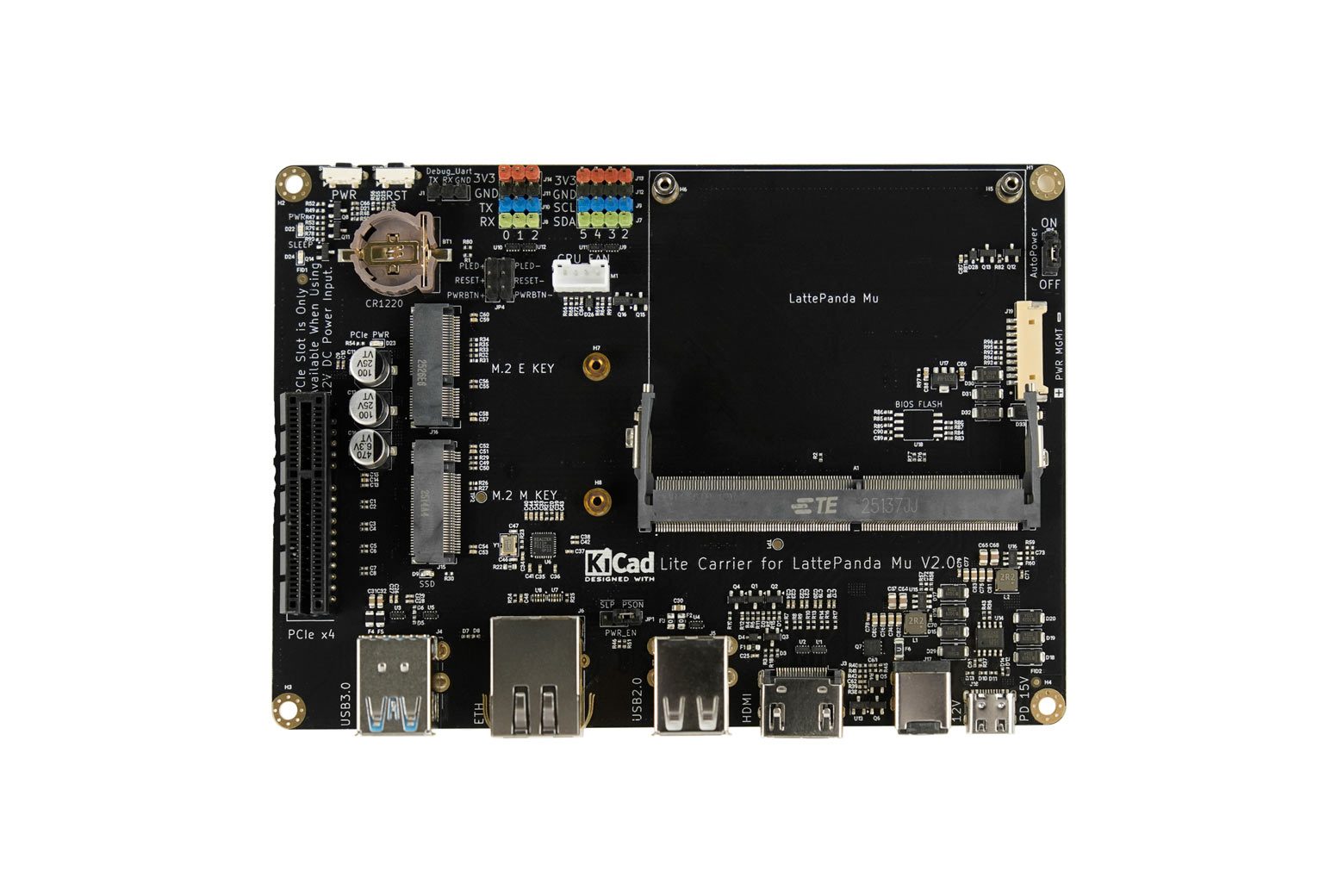

Introduzione Questa scheda portante lite (scheda base) è progettata specificamente per i computer-on-modules LattePanda Mu. Insieme a LattePanda Mu, questa carrier board costituisce una piattaforma di sviluppo completa, simile a un Single Board Computer (SBC). Incorpora le interfacce utilizzate più frequentemente come USB 3.0, Ethernet, PCIe 3.0, chiave M.2 M, chiave M.2 E, HDMI e altro. Ciò consente il collegamento di una varietà di dispositivi e moduli esterni, consentendo una rapida verifica e test di diverse soluzioni di progettazione, riducendo così il ciclo di sviluppo del prodotto. È ideale per l’applicazione nella progettazione di sistemi embedded. Interfacce comuni integrate Questa scheda portante lite include USB 3.0, Ethernet, PCIe 3.0, tasto M.2 M, tasto M.2 E, HDMI, ecc. Il suo design di integrazione completa e le dimensioni compatte lo rendono più comodo da usare ed economico. Ampio ingresso di tensione Questa scheda portante lite supporta un ampio ingresso di tensione di 12~20 V, consentendo il collegamento diretto a una batteria al litio 4S senza la necessità di un modulo regolatore di tensione aggiuntivo. Questo ampio design di ingresso di tensione migliora notevolmente l’adattabilità e la portabilità del prodotto. Slot di espansione PCIe 3.0 x4 Questa scheda portante lite è dotata di uno slot PCIe 3.0 x4 standard, che consente di espandere facilmente varie periferiche, come schede grafiche, schede audio, schede di rete, ecc., fornendo prestazioni più potenti per il tuo progetto (questa interfaccia è disponibile solo se abbinata a un alimentatore da 12 V). Slot di espansione M.2 Oltre allo slot PCIe, questa scheda portante è dotata anche di slot M.2 M key 2230 e M.2 E key 2230, che possono espandere facilmente i dischi rigidi SSD e le schede di rete wireless WLAN, offrendo più possibilità al tuo progetto. Dimensioni standard da 3,5 pollici Questa scheda portante lite utilizza la dimensione standard delle schede madri integrate da 3,5 pollici, che è estremamente comoda per l’installazione e l’abbinamento con altri dispositivi. Questo design standardizzato gli consente di integrarsi perfettamente nei vari progetti e sistemi. Progettazione open source Vengono forniti i file di progettazione schematica e PCB di questa scheda portante. Utilizzateli come materiali di riferimento per la messa a punto in base alle vostre esigenze specifiche, riducendo significativamente tempi e costi di sviluppo. Nota: 1. Per poterlo utilizzare è necessario associarlo al modulo di elaborazione LattePanda Mu. 2. Prima di collegare o scollegare LattePanda Mu, eventuali cavi o interfacce interne, è necessario scollegare l’alimentazione. 3. Lo slot PCIe del supporto Lite è disponibile solo quando si utilizza un alimentatore da 12 V. 4. Richiede una spina maschio DC 2.0 caricata a molla per l’alimentazione. Schede portanti versatili DFRobot offre una scheda portante lite per LattePanda Mu, fornendo una piattaforma di sviluppo completa con varie interfacce per una rapida verifica della progettazione. Inoltre, è disponibile una scheda portante di valutazione con funzionalità complete, che espone tutti i pin di LattePanda Mu per test approfonditi di hardware e software. Schede portanti di LattePanda Mu Caratteristiche Ampio ingresso di tensione Gigabit Ethernet 2 x USB 3.2 10 Gbps, 2 x USB 2.0 HDMI 2.0, supporta uscita video 4K Slot di espansione PCIe 3.0 x4 Doppi slot di espansione M.2 Scheda madre incorporata da 3,5 pollici dimensioni standard Design open source Accensione automatica Specifiche Ingresso alimentazione USB Type-C: 15 V (max 3 A) CC 5,5 x 2,5 mm: 12~20 V (max 10 A) Interfacce interne Slot PCIe 3.0 x4 (disponibile solo quando si utilizza l’alimentazione a 12 V) M.2 M Key 2230 (PCIe 3.0 x1) M.2 E Key 2230 (PCIe 3.0 x1, USB2.0) Presa batteria RTC (CR1220 3V) Presa ventola CPU Gravity-4P UART Gravity-4P Connettore I2C MX1.25-10P (per scheda di espansione UPS LattePanda) Interfacce esterne USB 3.2 10 Gbps x2 Gigabit Ethernet USB 2.0 x2 HDMI 2.0 USB Type-C (solo per alimentazione) DC 5,5×2,5 mm Dimensioni: 3,5 pollici, 146 mm×102 mm Lista di spedizione Scheda portante Lite x1 Piastra base in acrilico x1 Confezione di viti per scheda portante Lite x1 CR1220 Batteria a bottone x1 Documenti File di progettazione (KiCad)
