Scheda portante router IoT Raspberry Pi Compute – DFR0767-1

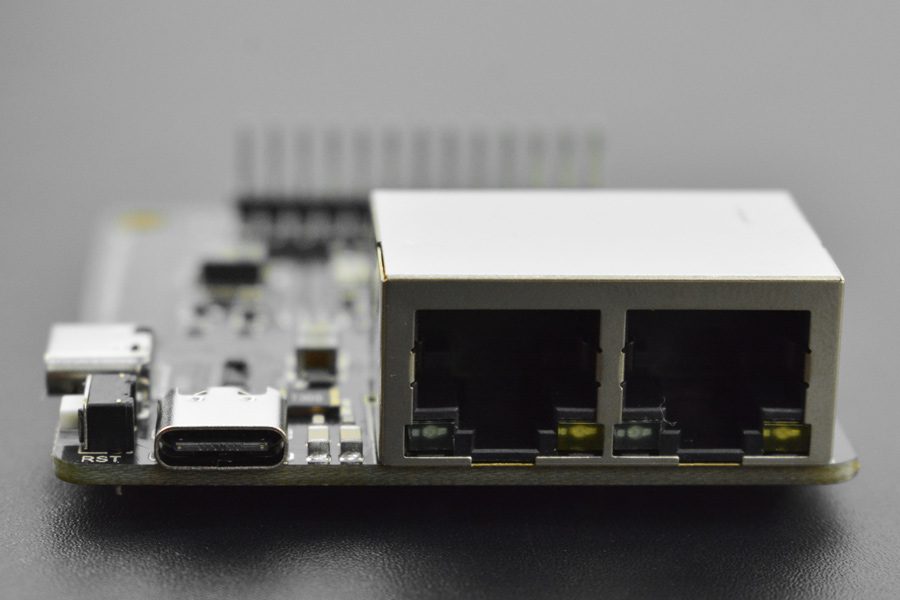

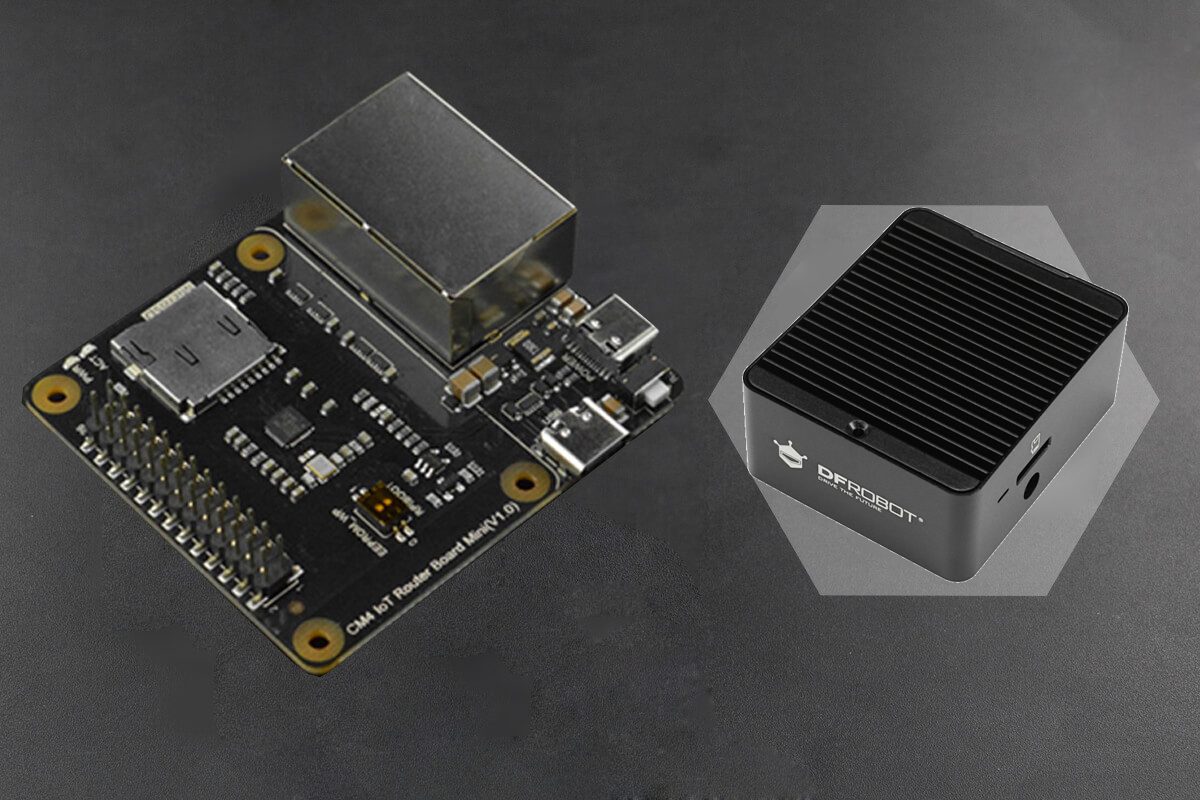

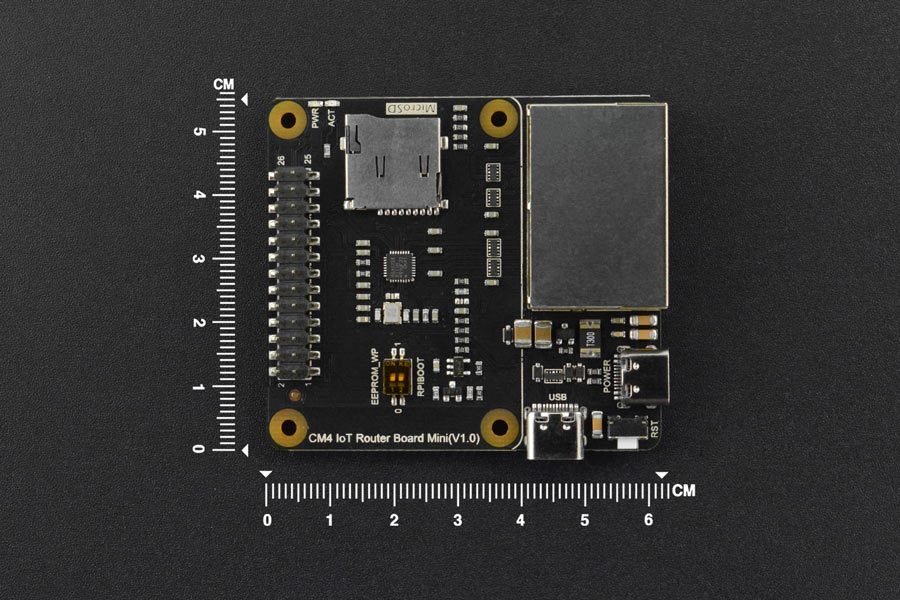

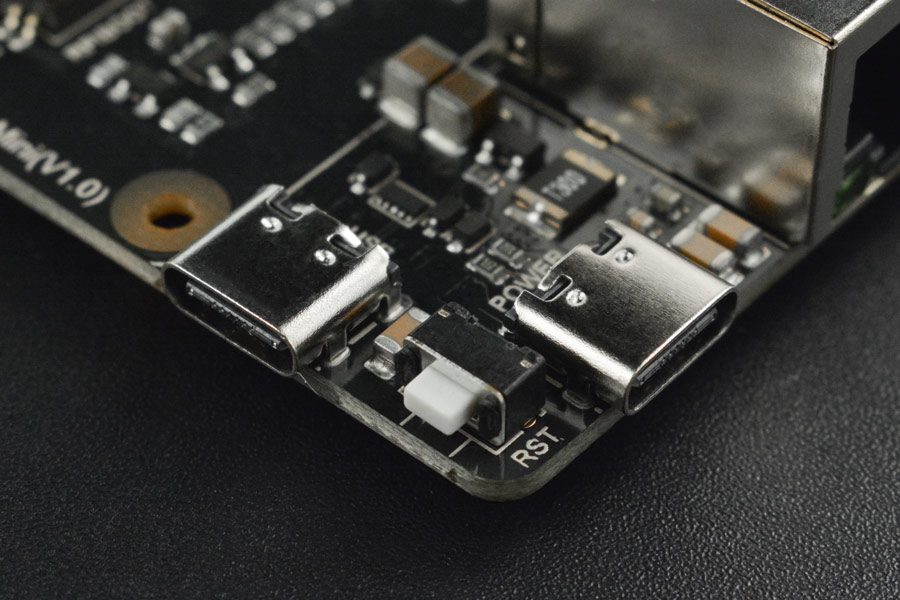

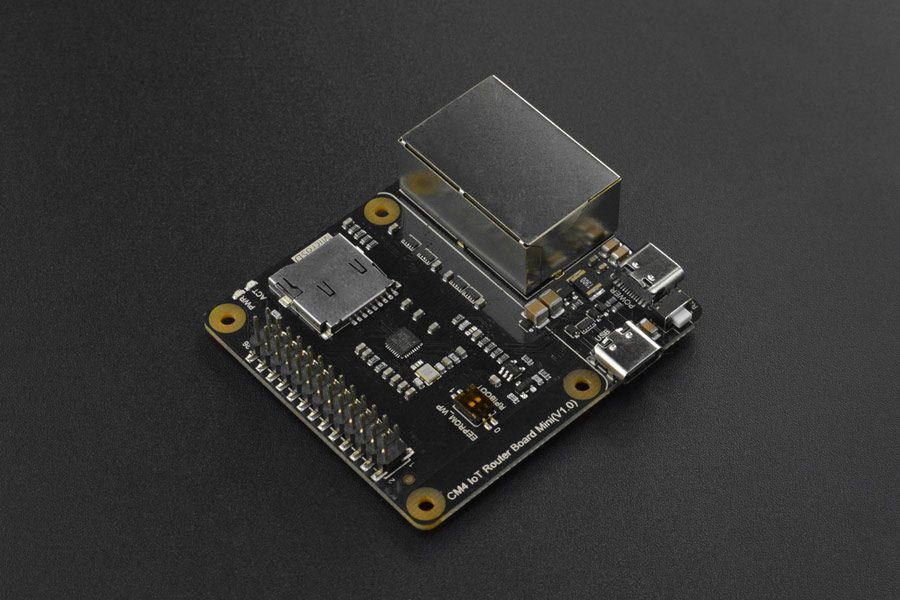

Nota introduttiva: questo pacchetto include Raspberry Pi Compute Module 4 IoT Router Carrier Board Mini e custodia di raffreddamento in metallo con dissipatore di calore Compute Module 4 IoT Router Carrier Board Mini è una scheda di espansione Internet basata sul Raspberry Pi Compute Module 4. Quando si connette con una scheda di rete gigabit tramite PCle, porta Raspberry Pi CM4 due porte di rete gigabit a piena velocità e offre prestazioni migliori, minore utilizzo della CPU e maggiore stabilità per un lavoro prolungato rispetto a una scheda di rete USB. Inoltre, con una dimensione mini di 55 x 62 mm, la scheda conserva ancora la caratteristica intestazione pin GPIO di Raspberry Pi, che la rende applicabile per il collegamento di altri attuatori, sensori e ventole di raffreddamento intelligenti. Inoltre, è presente anche un’interfaccia USB 2.0 che può essere collegata a dischi rigidi mobili, stampanti, moduli WIFI, moduli LTF, ecc. Compute Module 4 IoT Router Carrier Board Mini ora fornisce il sistema router open source OpenWRT. Dopo una semplice configurazione, può essere utilizzato come router. È anche compatibile con il sistema operativo Raspberry, Ubuntu Server e altri sistemi Raspberry Pi. Le potenti prestazioni del Cortex-A72 a 4 core da 1,5 GHz BCM2711 e il ricco supporto software nella comunità Raspberry Pi rendono questa scheda una solida base per la creazione di gateway ad alte prestazioni, router intelligenti e piattaforme IoT domestiche. Può anche essere collegato a periferiche e utilizzato come mini-NAS, bridge di rete wireless o terminale Internet LTE. Lo zoccolo della scheda CM4 è fragile, allineare la direzione e quindi premerlo verso il basso. Si consiglia di non collegare e scollegare ripetutamente il modulo CM4. Assicurarsi che la direzione di installazione del CM4 sia corretta prima di accenderlo. Schema di collegamento Dimensioni Specifiche Raspberry Pi Compute Module 4 IoT Router Carrier Board Mini: Modulo compatibile: Raspberry Pi Compute Module 4 serie Ethernet: ETH1: Compute Module 4 ETH2 integrato: PCI Express 1000BASE-T NIC USB: 1x USB-C: Solo alimentazione 1x USB-C: Scheda di archiviazione ad alta velocità USB 2.0: slot microSD (supportato solo moduli senza eMMC) GPIO: GPIO a 26 pin compatibile con Raspberry Pi Power Alimentazione: USB-C 5V/3A Temperatura operativa: 0℃~80℃ Dimensioni: 55x62mm/2.17×2.44″ Custodia di raffreddamento in metallo con dissipatore di calore Dimensioni: 59mm×69mm×29mm Materiale guscio: Alluminio Materiale dissipatore di calore: Alluminio Elenco di spedizione Modulo di calcolo 4 IoT Router Carrier Board Mini x1 Custodia di raffreddamento in metallo con dissipatore di calore x1 Documenti Wiki del prodotto Dimensioni Figura modello V1.0 (includere custodia) Progetti Progetto 1. Firewall e router Raspberry Pi con DFRobot Dual NIC Progetto 2. Costruire un router Raspberry Pi migliore // RPi Compute Module 4, OpenWrt, DFRobot Carrier Board Introduzione: in questo video, faccio un passo avanti rispetto al video del router Raspberry Pi 4B e realizzo un router Raspberry Pi personalizzato utilizzando un Compute Module 4 (CM4), la IoT Router Carrier Board Mini di DFRobot e, ovviamente, OpenWrt 21.02.3.
