Scheda principale Sony Spresense (fuori produzione) – DFR0679

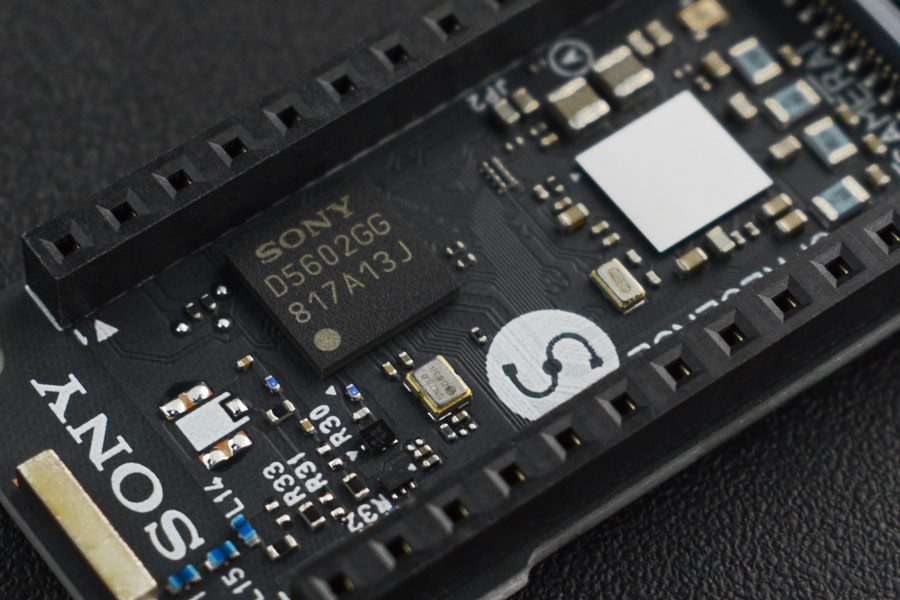

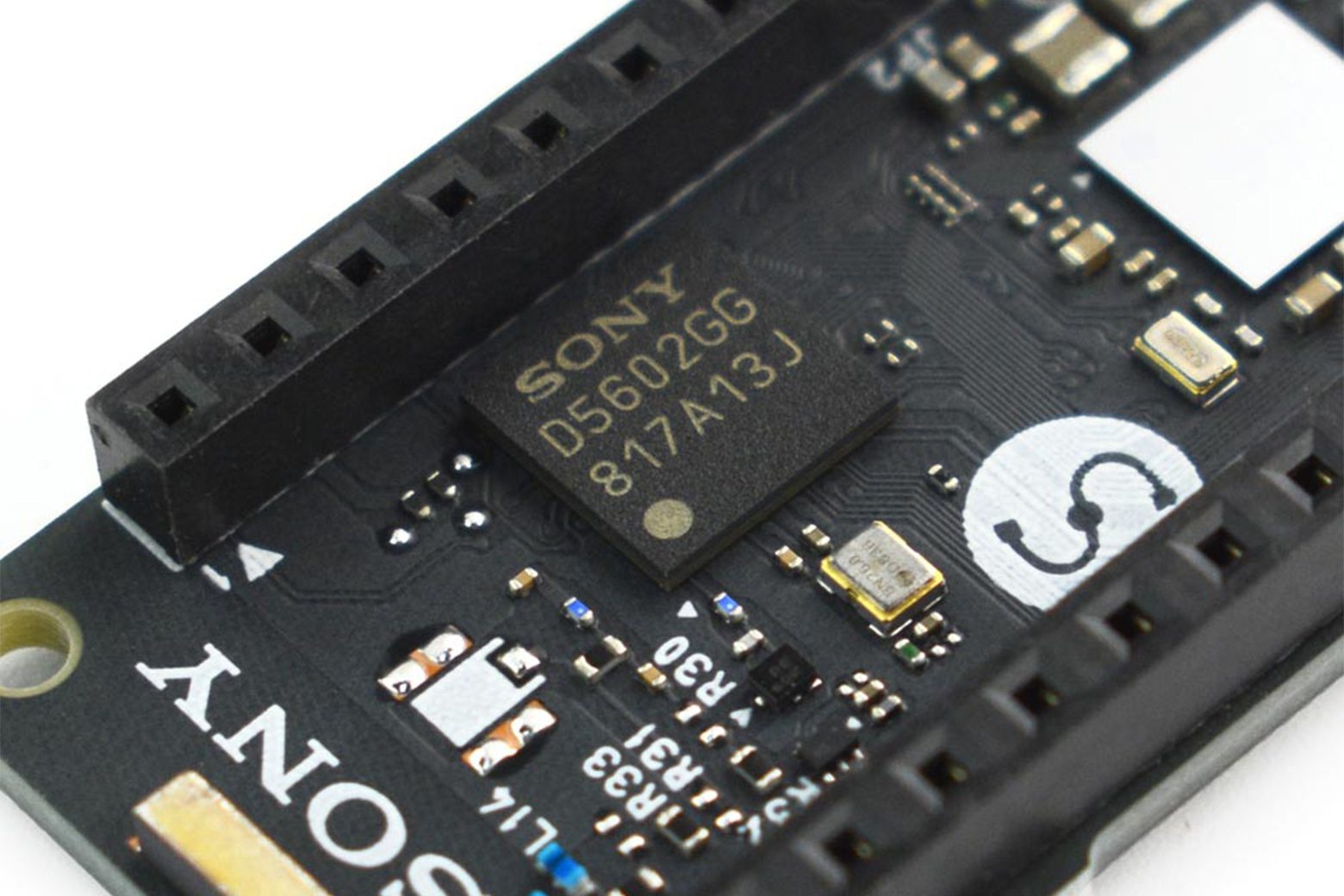

Introduzione SPRESENSE è un computer di bordo a basso consumo per l’IoT dotato di un ricevitore GPS e supporta codec audio ad alta risoluzione. La scheda consente versatilità IoT e può essere sviluppata per una vasta gamma di usi, come un drone che utilizza il GPS e un processore ad alte prestazioni, un altoparlante intelligente che utilizza la registrazione e la riproduzione di audio ad alta risoluzione, nonché l’amplificatore completamente digitale integrato o una fotocamera time-lapse a basso consumo che utilizza l’interfaccia della fotocamera. SPRESENSE renderà l’IoT più intelligente ed efficiente. Spresense combina multi-core ed efficienza energetica. Microcontrollore multicore Alimentato dal microcontrollore CXD5602 di Sony (ARM® Cortex®-M4F × 6 core) con una velocità di clock di 156 MHz. Efficienza energetica La gestione avanzata dell’energia di Spresense consente soluzioni alimentate a batteria. GPS integrato Supporto per GPS, QZSS e GLONASS con antenna integrata integrata. Uscita audio ad alta risoluzione Codec audio ad alta risoluzione 192kHz/24bit e amplificatore di classe D. Interfaccia della fotocamera Interfaccia parallela dedicata a 8 bit per il sensore CMOS con risoluzione 5M di Sony. Ingressi microfonici multipli Supporta fino a 4 microfoni analogici e 8 canali digitali a 192kHz/24bit. Ideale per casi d’uso professionali nell’edge Con la sua combinazione unica di solida capacità di calcolo ed efficienza energetica avanzata, Spresense è ideale per l’edge computing. Nei casi d’uso riportati di seguito, la scheda Spresense è presente in soluzioni in cui è necessaria l’analisi dei sensori, l’elaborazione delle immagini e il filtraggio dei dati in cui altre alternative basate su microcontrollore non sono sufficienti. Agricoltura Tecnologia Industrial IoT Città intelligenti Lettura contatori intelligenti SDK Spresense L’SDK Spresense basato su C è open source e viene fornito con documentazione completa, tutorial e progetti di esempio. L’SDK si basa sul sistema operativo in tempo reale NuttX che è simile al framework Linux. A seconda dei requisiti di ciascun progetto, la scheda principale può essere dotata di schede aggiuntive opzionali con funzionalità extra come BLE, scheda fotocamera e sensori accelerometro. Inoltre, Spresense supporta anche l’IDE Arduino per la prototipazione e il test rapidi. La scheda di estensione Spresense rende la scheda di sviluppo Spresense compatibile con gli Shield Arduino selezionati. Alimentato dal microcontrollore CXD5602 di Sony Nonostante le sue dimensioni compatte di soli 6,5 x 6,5 mm, il microcontrollore CXD5602 di Sony esegue 6 core ARM Cortex-M4F con una velocità di clock fino a 156 MHz e dispone di un GPS integrato. Grazie al processo di produzione FD-SOI (Fully Depleted Silicon On Insulator), il chip CXD5602 è molto efficiente dal punto di vista energetico e consente casi d’uso dipendenti dalla batteria. Il microcontrollore CXD5602 è disponibile per ordini di grandi quantità nel caso in cui la tua azienda sia interessata a sviluppare la tua soluzione PCB personalizzata. Confronto Spresense con altre piattaforme Pinout della scheda principale Spresense Il seguente diagramma a blocchi schematico mostra il design della scheda principale: Set di chip SPRESENSE (CXD5602/CXD5247) Caratteristiche principali Caratteristiche Posizionamento ad alta precisione Caratteristiche Consumo energetico estremamente basso Sistemi GNSS multipli supportati: GPS, GLONASS, SBAS, Galileo e Beidu Funzionalità audio avanzate ad alta risoluzione Codec audio ad alta risoluzione 192 kHz/24 bit Convertitore A/D da 192 kHz Ingressi microfono a 8 canali (per microfoni digitali) Amplificatore completamente digitale con uscita stereo BTL Ampia potenza di calcolo Tecnologia Hexa-core ARM® Cortex®-M4F FD-SOI per elaborazione a basso consumo Framework ASMP per la comunicazione tra CPU Specifiche Nome modello: CXD5602PWBMAIN1 Dimensioni: 50,0 mm x 20,6 mm CPU: ARM® Cortex®-M4F x 6 core Clock massimo frequenza: 156 MHz SRAM: 1,5 MB Memoria flash: 8 MB Ingresso/uscita digitale: GPIO, SPI, I2C, UART, I2S Ingresso analogico: 2 canali (intervallo 0,7 V) GNSS: GPS(L1-C/A), QZSS(L1-C/A), GLONASS(L1), WAAS, QZSS(L1-S) Ingresso fotocamera: Interfaccia parallela dedicata Condizioni operative: Temperatura: 10 – 40 ℃, Umidità: 30% – 80% (senza condensa) Condizioni di conservazione: Temperatura: -20 – 60 ℃, Umidità: 10% – 80% Lista di spedizione Scheda madre Spresense Sony x1 Documenti Panoramica Spresense Guida Arduino Spresense Guida SDK Spresense Guida hardware Spresense Domande frequenti Forum Spresense
