Scheda servo driver bus seriale (9~12,6 V CC, – DRI0057

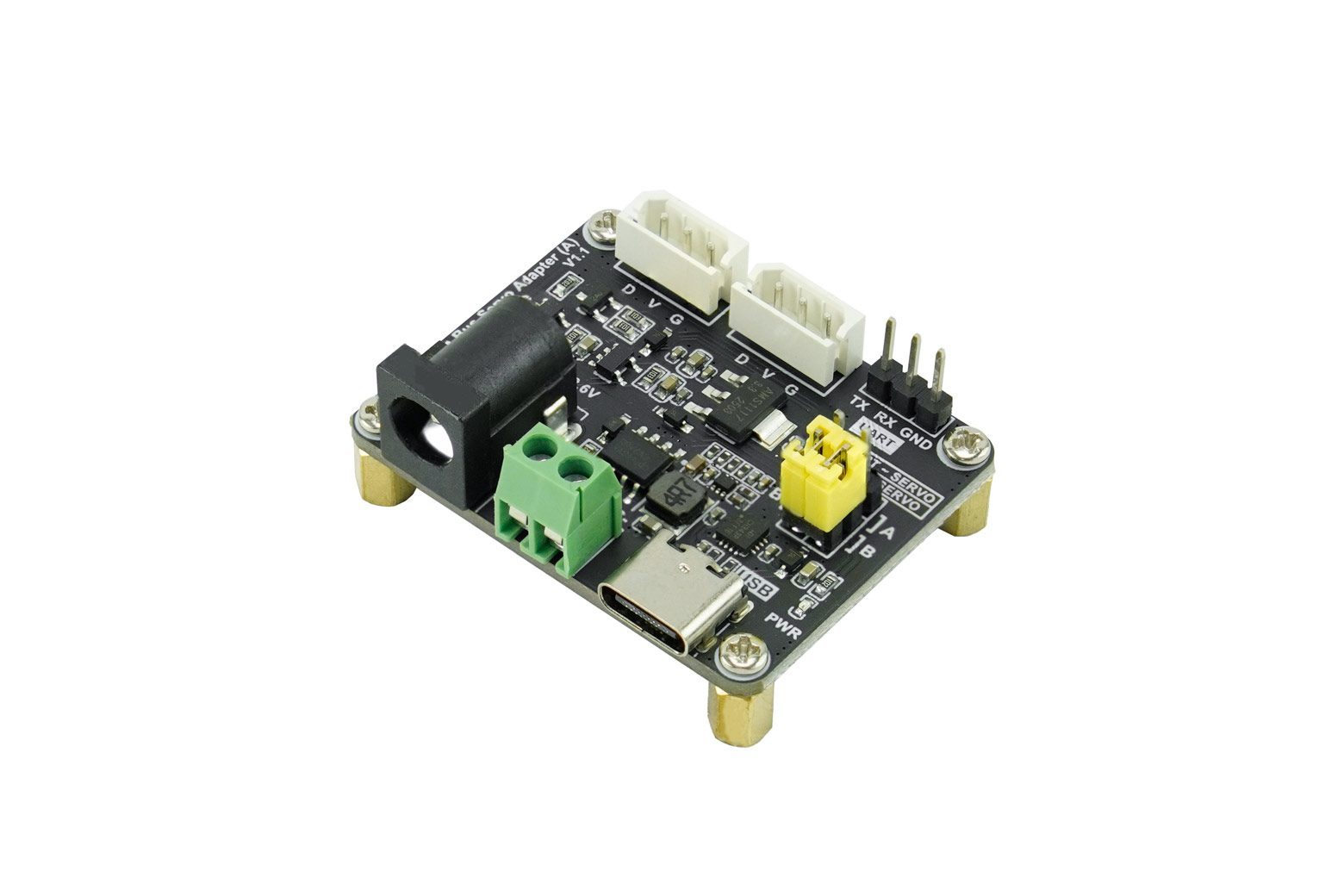

Introduzione La scheda servo driver bus seriale è un controller compatto e ad alte prestazioni progettato per gestire fino a 253 servo bus serie ST/SC per sistemi robotici complessi. Dotato di interfacce di comunicazione USB e UART, funge da ponte centrale tra un controller host e la servorete, funzionando con un alimentatore CC da 9-12,6 V. La sua forza principale risiede non solo nell’invio di comandi, ma anche nella lettura del feedback in tempo reale sull’angolo, sul carico e sulla tensione di ciascun servo. Questa completa integrazione della gestione della potenza e dei circuiti di controllo bidirezionale semplifica lo sviluppo della robotica avanzata, dai bracci robotici multiasse ai sofisticati robot dotati di gambe. Figura: Panoramica della scheda servo driver del bus seriale Servocontrollo ad alta capacità Questa scheda servo driver libera il potenziale per progetti robotici su larga scala supportando il controllo simultaneo di un massimo di 253 servi bus della serie ST/SC. Questa capacità consente la creazione di meccanismi altamente articolati e complessi, ben oltre i limiti dei tradizionali servocontrollori PWM, rendendolo perfetto per sistemi con un elevato grado di libertà. Doppie interfacce di comunicazione flessibili Dotato di interfacce USB e UART, il servocontroller del bus offre una versatilità eccezionale. La porta USB fornisce una connessione plug-and-play diretta a un computer host, ideale per la prototipazione rapida, il debug e il controllo diretto tramite software. L’interfaccia UART consente un’integrazione perfetta con un’ampia gamma di microcontrollori e sistemi embedded, fornendo un collegamento di comunicazione affidabile per le applicazioni distribuite. Figura: Scheda servo driver bus seriale dotata di interfacce USB e UART Feedback dei dati in tempo reale Un vantaggio chiave di questa scheda servo driver bus seriale è il supporto per la comunicazione bidirezionale. Può interrogare ciascun servo individualmente per rileggere i dati operativi critici, inclusi l’angolo corrente, il carico operativo, la tensione interna e la modalità di lavoro. Questo feedback è essenziale per creare sofisticati sistemi di controllo a circuito chiuso in cui sono richiesti precisione, rilevamento degli errori e regolazioni dinamiche. Integrazione dell’alimentazione semplificata e stabile La scheda del servodriver del bus seriale è dotata sia di una presa CC da 5,5×2,1 mm che di una morsettiera per l’ingresso di alimentazione, in grado di ospitare un’alimentazione da 9-12,6 V che corrisponde alla tensione operativa dei servi. Questo design a doppio ingresso offre flessibilità sia per la prototipazione che per le installazioni permanenti, mentre il circuito di controllo stabile integrato garantisce un’erogazione di potenza affidabile per un funzionamento del servo regolare e coerente. Configurazione avanzata dei servi Oltre al semplice controllo rotazionale, questa scheda driver consente la configurazione avanzata dei servi collegati. Fornisce la funzionalità per impostare a livello di codice ID univoci per ciascun servo sul bus e per commutare il loro stato operativo tra la modalità servo standard (controllo posizionale) e la modalità motore (rotazione continua), offrendo una maggiore personalizzazione per diversi progetti meccanici. Figura: Schema elettrico della scheda driver servo bus seriale con specifiche del computer host Compatibilità servo: Servi bus seriale serie ST e SC Conteggio massimo servi: 253 Tensione in ingresso: DC 9-12,6 V (deve corrispondere alla tensione del servo) Comunicazione: USB e UART Connettori di alimentazione: Jack DC 5,5×2,1 mm, morsettiera a 2 pin Funzioni chiave: Programmazione ID, cambio modalità (servo/motore), rilettura dati in tempo reale (angolo, carico, tensione) Dimensioni: 42 x 33 mm Elenco di spedizione Scheda servo driver bus seriale x1 Prigionieri esagonali x4 Cappucci di cortocircuito x2 Viti x4 Documenti Schema modello 3D Applicazioni Bracci robotici multi-DOF: costruisci bracci ad alta precisione per attività di pick-and-place o automazione, utilizzando feedback in tempo reale per il controllo a circuito chiuso. Robot con gambe avanzate: progetta sofisticati esapodi, quadrupedi o robot umanoidi che richiedono dozzine di movimenti delle gambe sincronizzati e ad alta coppia. Arte interattiva e animatronica: crea sculture o personaggi dinamici in cui numerosi servi devono muoversi in perfetta armonia. Sistemi Pan-Tilt personalizzati: sviluppa gimbal per telecamere ad alta capacità o array di sensori per applicazioni complesse di tracciamento e sorveglianza. Prototipazione rapida: prototipa e testa rapidamente macchinari complessi che si basano su un’attuazione precisa e multipunto prima di passare ai progetti finali.
