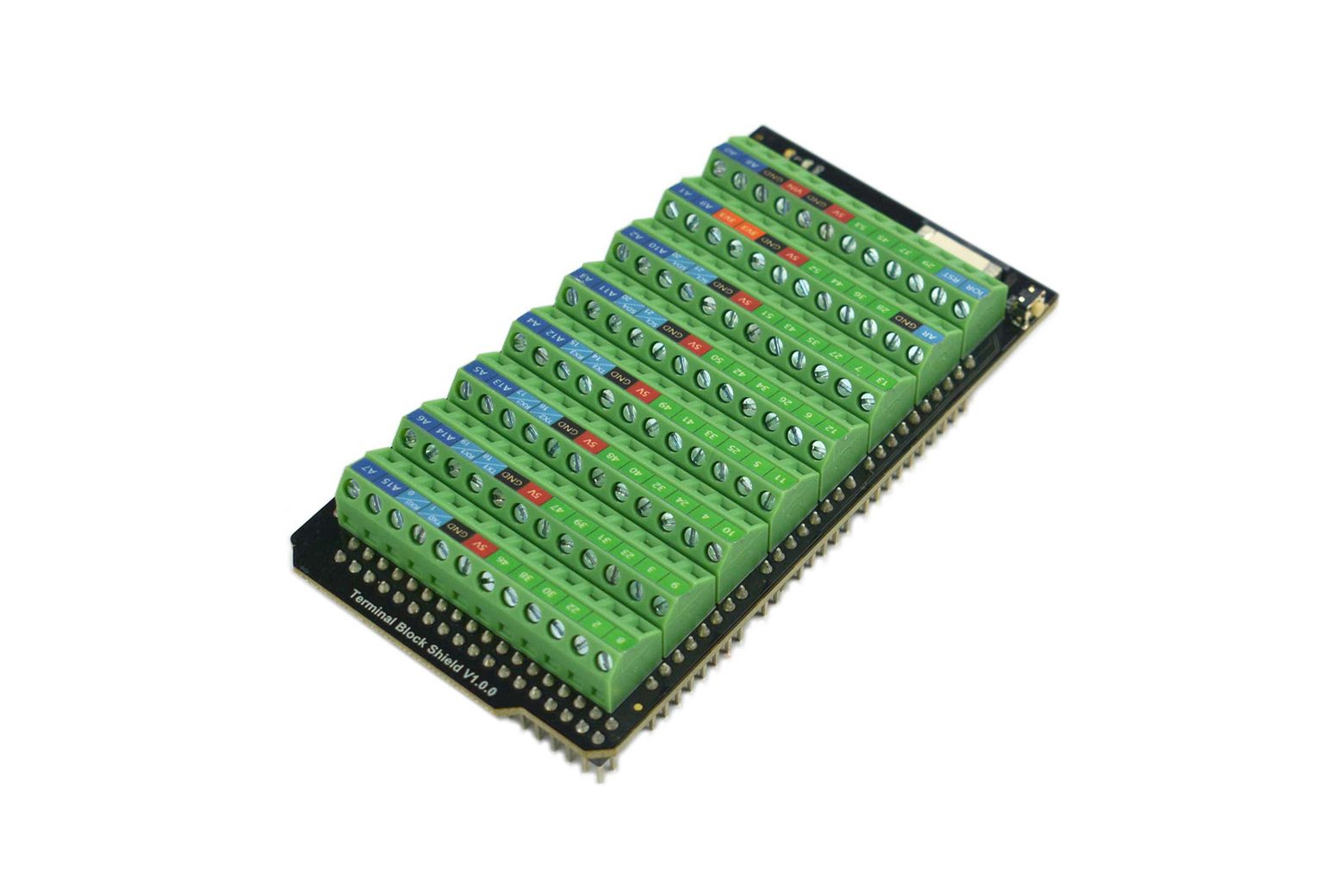

Schermatura della morsettiera per Arduino Mega – DFR0921

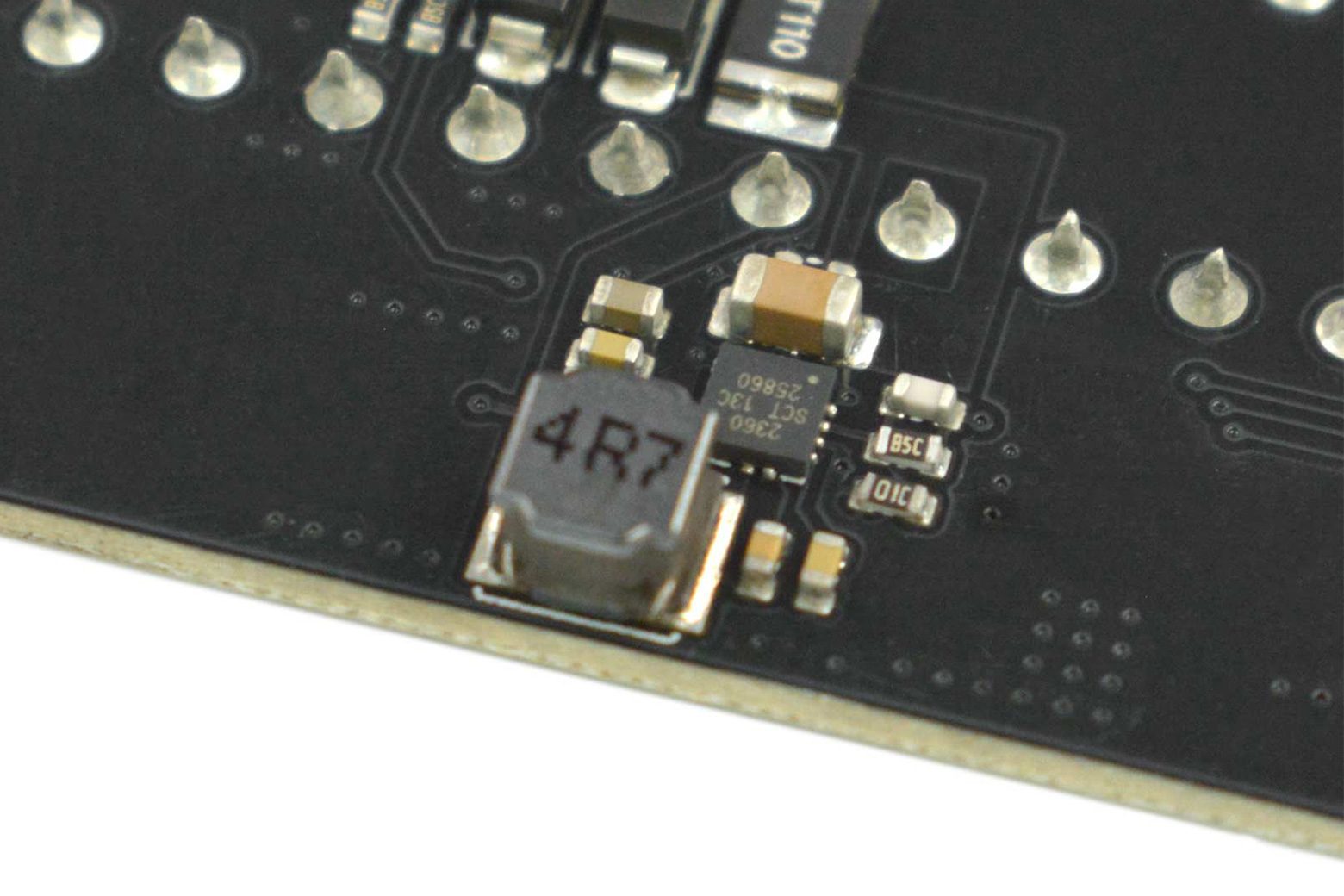

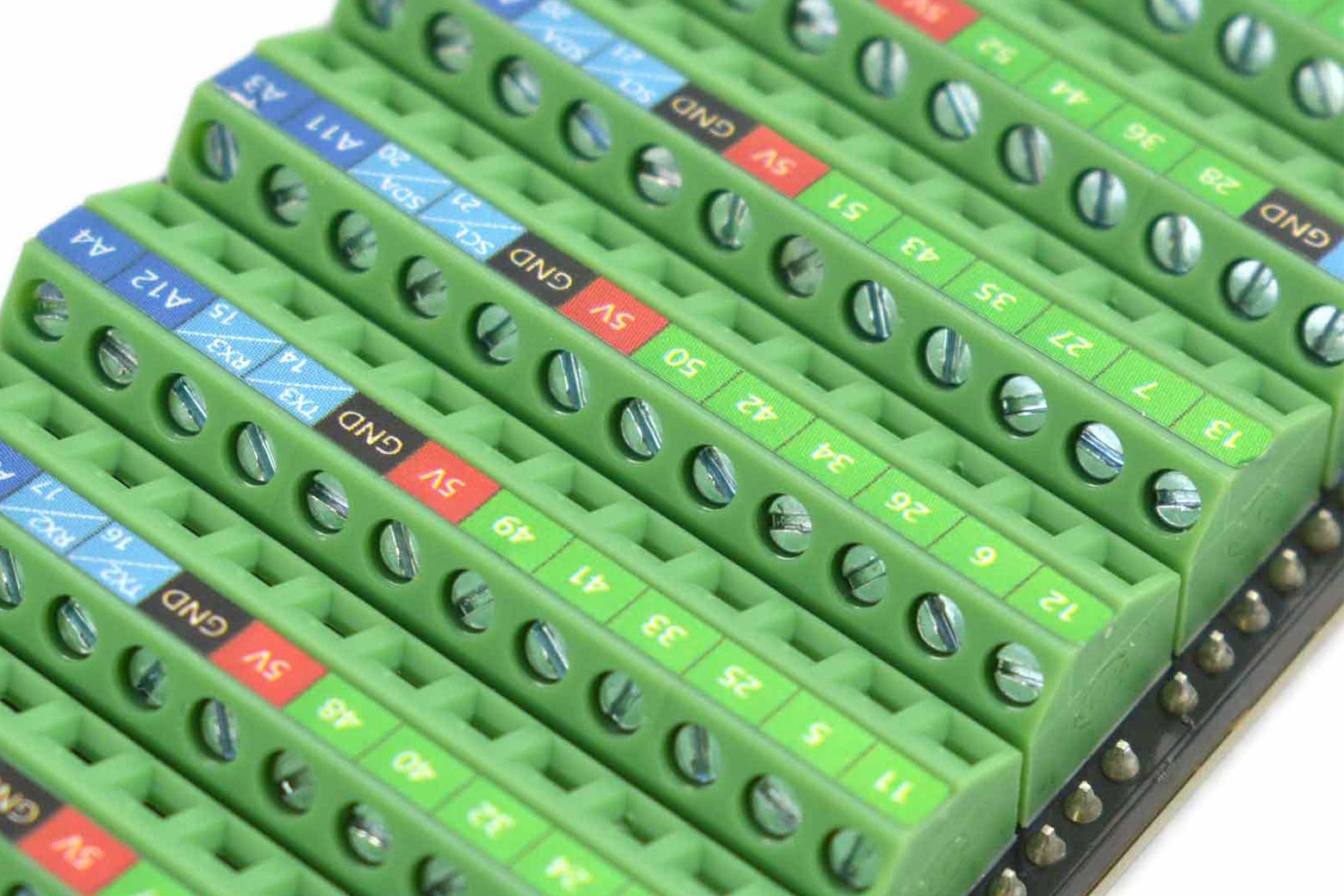

Introduzione Ti è mai capitato di dedicare molto tempo ad accertare un problema durante la realizzazione dei progetti e di scoprire infine che era causato solo da un cablaggio allentato? Quindi, ciò di cui potresti aver bisogno è uno scudo per morsettiera come questo! Lo schermo adotta morsettiere per fissare i cavi in modo da rendere le connessioni stabili e affidabili. Inoltre, sono fornite più porte da 3,3 V, 5 V e GND per un cablaggio semplice. Può essere alimentato con una tensione di 7~24 V senza un circuito di buck-down aggiuntivo. La presa FPC a 18 pin integrata rende comodo il collegamento di uno schermo. Panoramica della scheda applicativa GDI 18pin-FPC PIN FPC Mega PIN Descrizione VCC 5V 5V BLK D7 Retroilluminazione GND GND GND SCLK D52 Orologio SPI MOSI D51 Uscita host, ingresso slave MISO D50 Ingresso host, uscita slave DC D2 Dati/comandi RES D4 Reset CS D3 TFT Chip Select SDCS D6 Scheda SD Chip Select FCS D25 Libreria font Chip Select TCS D5 Touch Chip Select SCL SCL Orologio I2C SDA SDA Dati I2C INT D19 INT BUSY-TE Pin ripstop D24 X1 Pin personalizzato D23 1 X2 Pin personalizzato D22 2 Caratteristiche Connessione stabile e affidabile Cablaggio semplice Specifiche VIN Tensione di ingresso: 7-24 V CC Potenza di carico massima: 10 W Passo della morsettiera: 3,5 mm Intervallo di dimensioni del cavo: 26 AWG-16 AWG Lunghezza della striscia di filo: 5 mm Vite: M2 Dimensione: 101,5 *53,3 mm/4,00*2,10″ Lista di spedizione Schermatura della morsettiera per Arduino Mega x1 Applicazioni Progetti commerciali Mostra d’arte Documenti Wiki del prodotto
