Schermatura di ingresso per Arduino – DFR0008

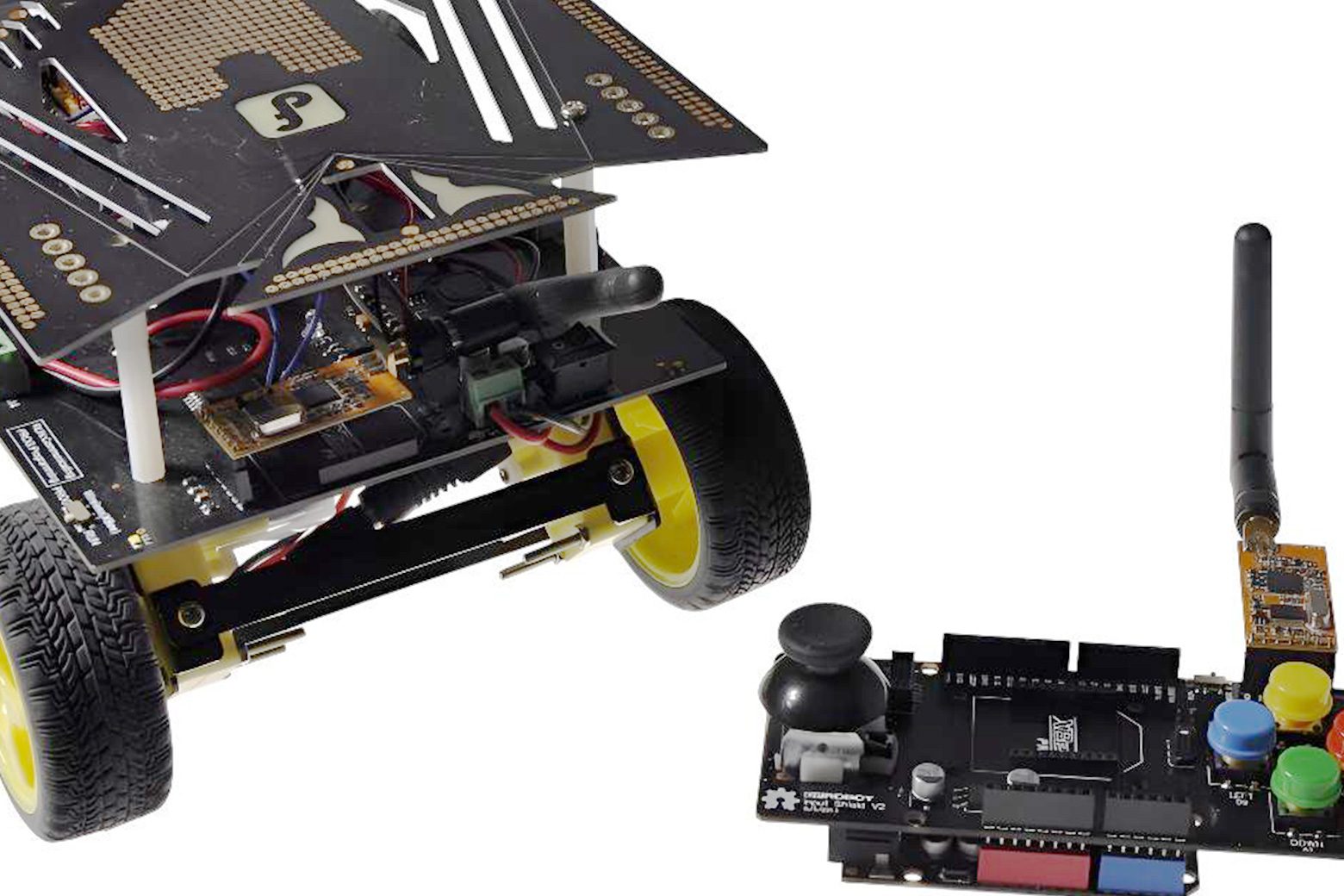

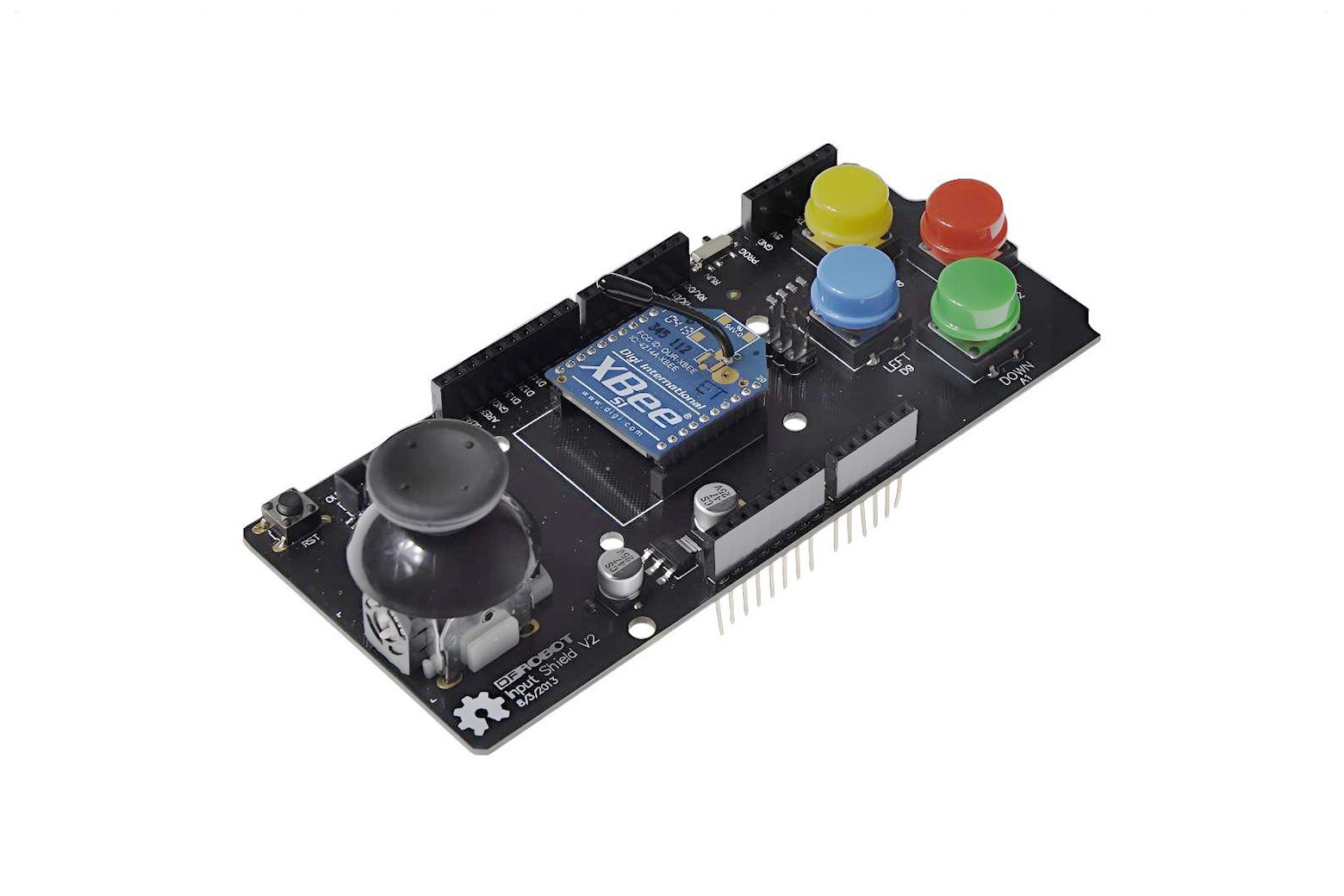

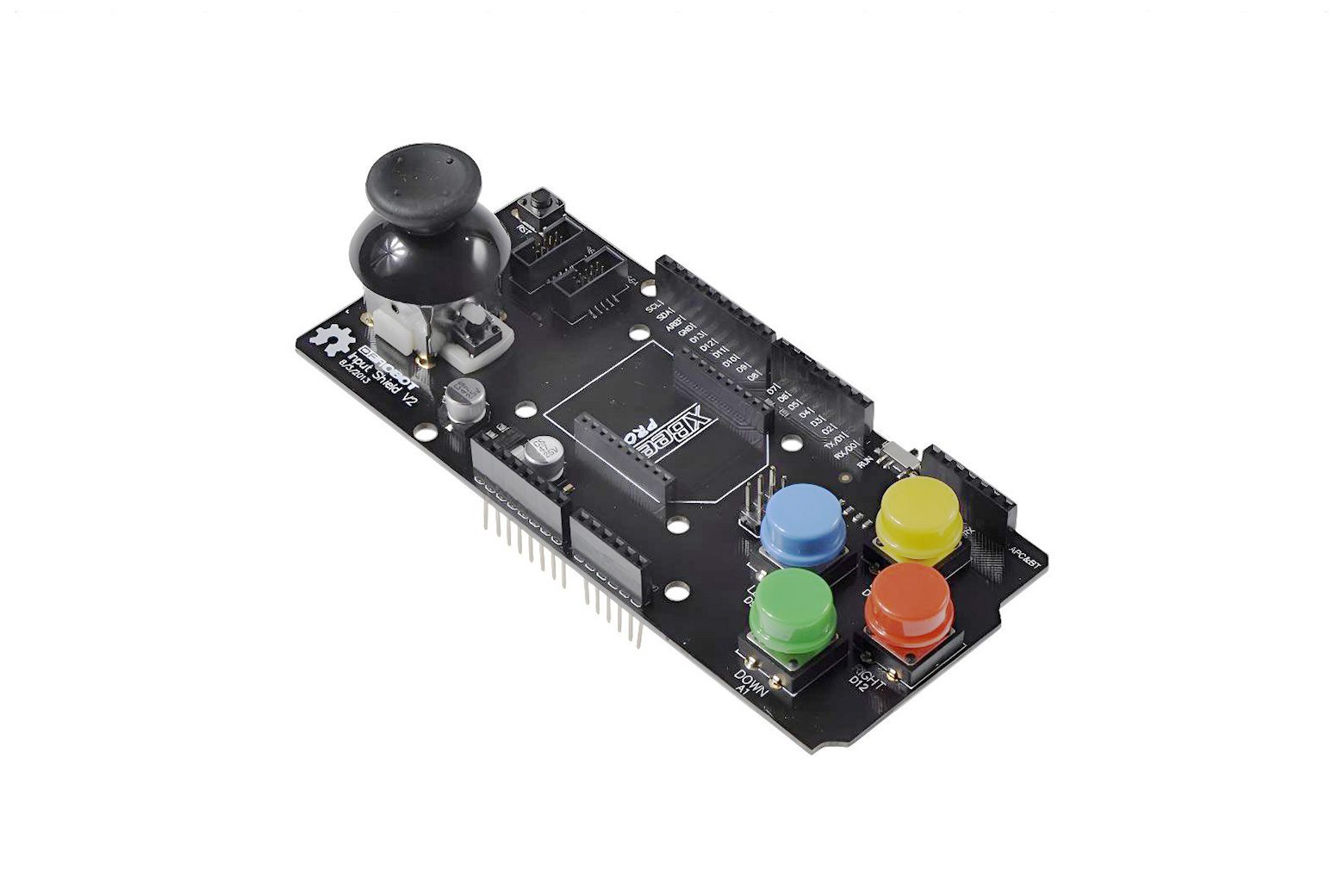

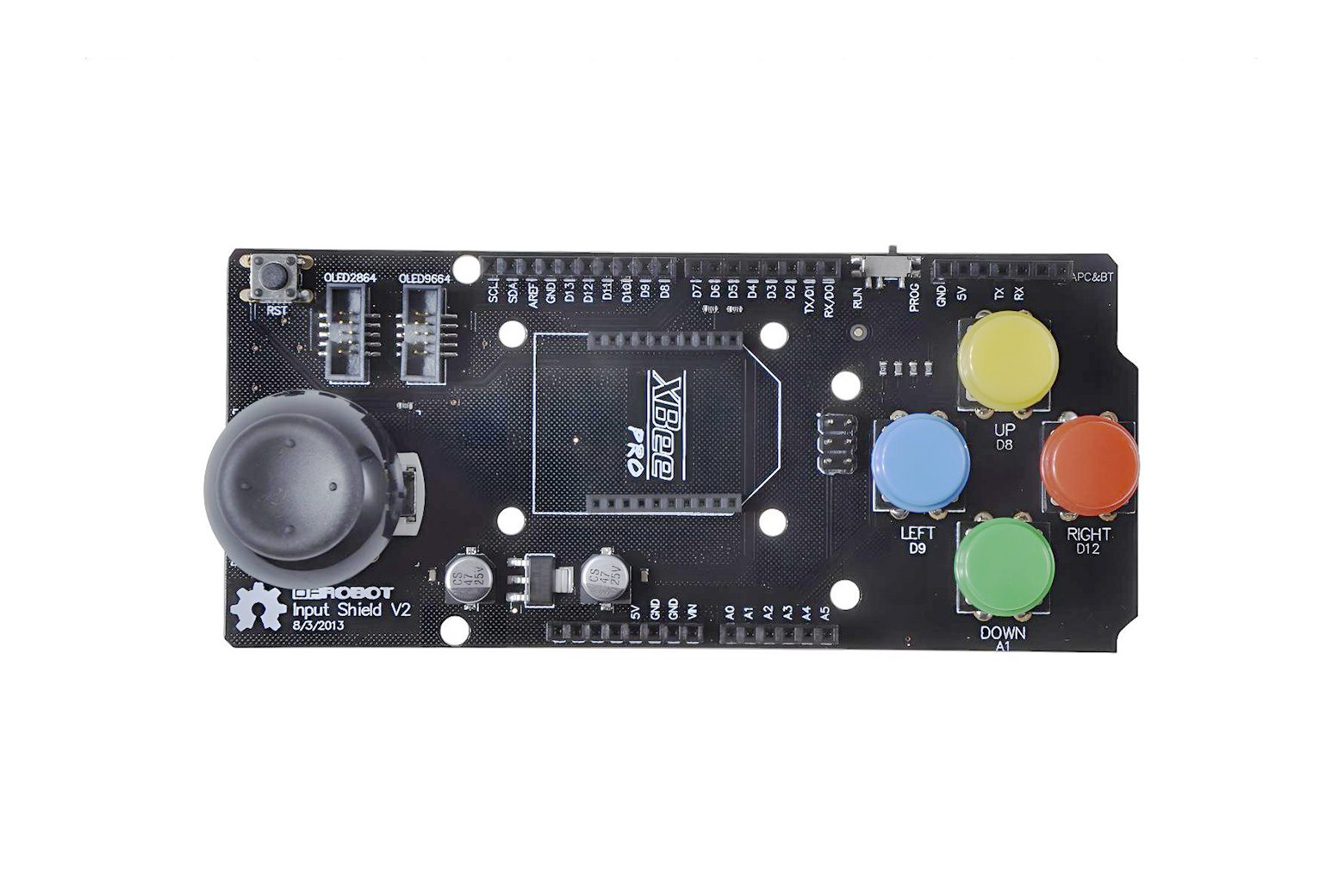

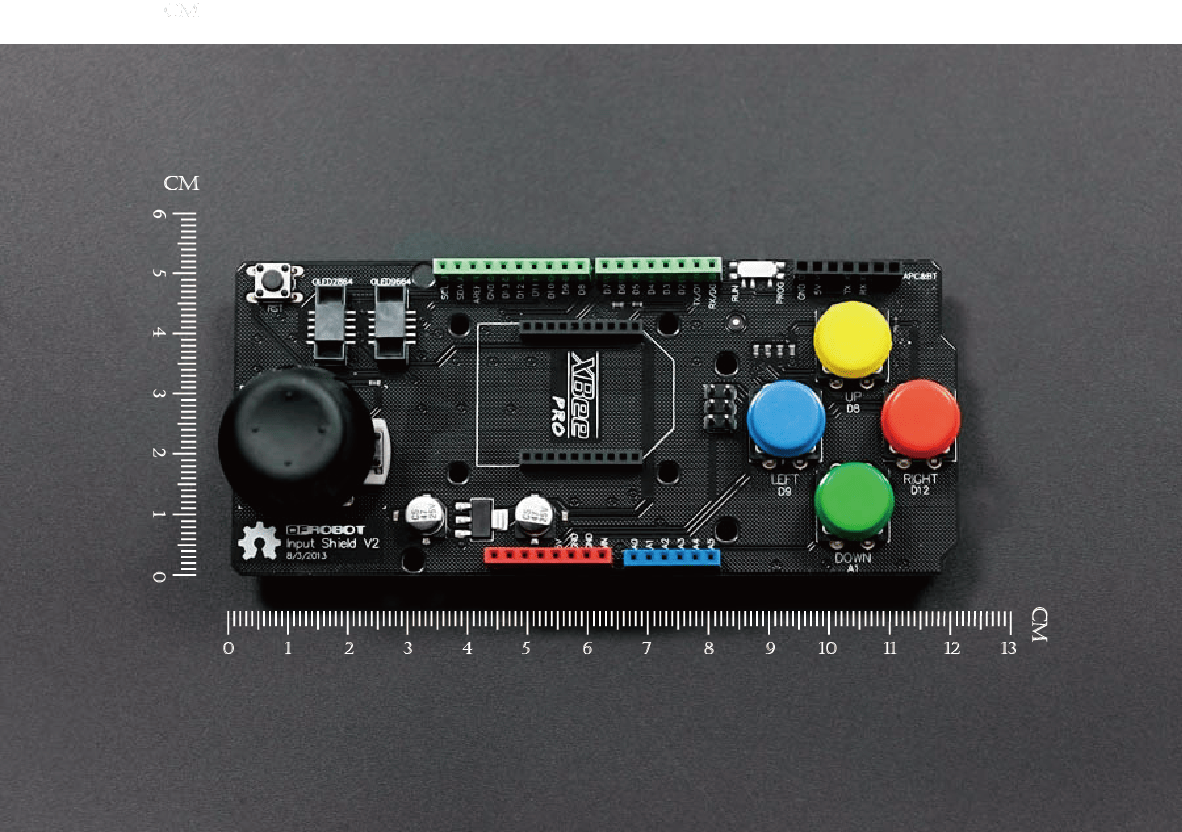

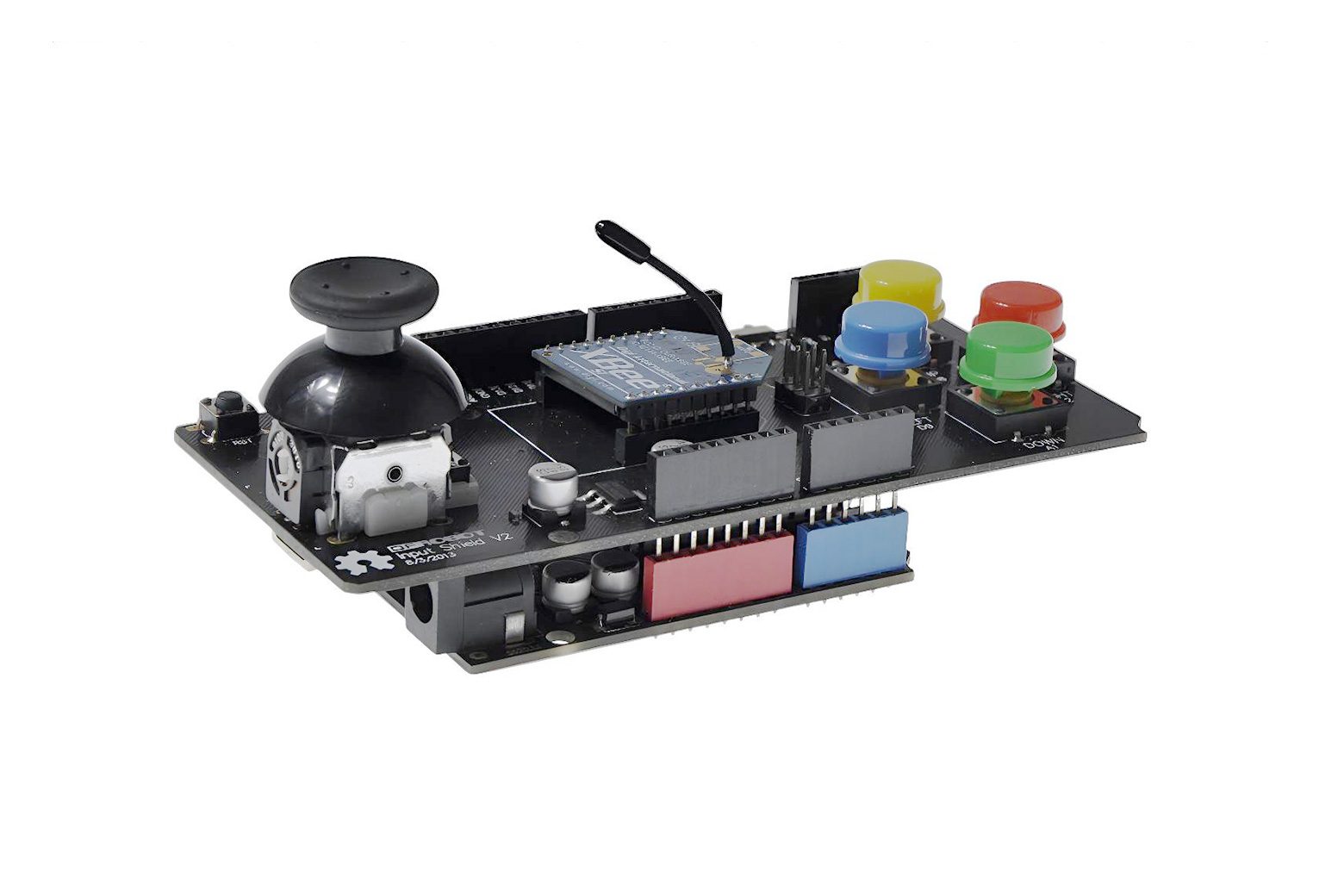

Introduzione L’Arduino Input Shield aggiornato include un mini joystick a due assi (con interruttore a momento) e quattro pulsanti colorati (rosso, giallo, blu, verde). L’interfaccia riservata del modulo dati radio APC220 (SKU:TEL0005) e l’interfaccia Xbee sono progettate per facilitare la realizzazione del controller wireless con pulsante basculante. Lo scudo può essere facilmente impilato sopra le schede Arduino. Può anche connettersi con OLED2864 e OLED9664. Specifiche su D8 giù A1 sinistra D9 destra D12 pulsante stick A0 levetta_livello A3 levetta_verticale A2 larghezza 53,2 mm (2,09 pollici) lunghezza 121,3 mm (4,78 pollici) altezza 40,8 mm (1,61 pollici) (con perno); 31,2 mm (1,23 pollici) (senza pin) Caratteristiche Mini joystick a doppio asse Si collega al tuo Arduino utilizzando connettori maschio-maschio Viene fornito con 2 pulsanti colorati L’uso di potenziometri importati di alta qualità e il pulsante basculante PS. Il bilanciere emette un segnale analogico per ottenere il controllo verticale e orizzontale, che è collegato a quattro tasti contemporaneamente. Dispone inoltre di due cappucci per pulsanti a cerchio grande (tasti rotondi casuali del colore del cappuccio), un pulsante basculante e un pulsante di ripristino. L’uso del design stack è tale che la spina possa essere facilmente collegata ad Arduino Duemilanove o DFRduino Romeo. L’interfaccia riservata del modulo APC220/Bluetooth serve a facilitare la realizzazione del controller wireless con pulsante basculante. Le restanti porte inutilizzate vengono estratte dallo standby. Lista di spedizione Input Shield per Arduino x1 Documenti WIKI (Input Shield For Arduino) Codice di esempio schema Progetti Progetto 1 Progetti Arduino: Zelda Song Player Cose che potrebbero servirti in questo progetto: Componenti hardware DFRobot DFRduino Uno R3 DFRobot Input Shield per Arduino DFRobot Gravity: Modulo altoparlante digitale Arduino UNO e Genuino UNO
