Schermatura Ethernet Arduino (fuori produzione) – DFR0084

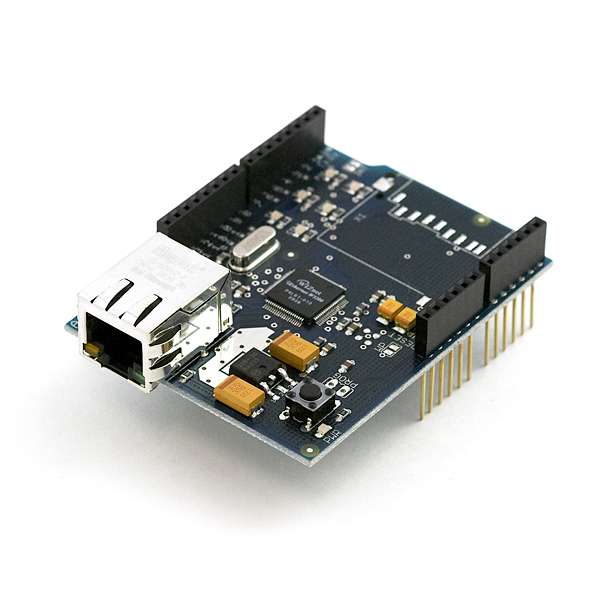

Introduzione Arduino Ethernet Shield consente a una scheda Arduino di connettersi a Internet. Si basa sul chip Ethernet Wiznet W5100. Wiznet W5100 fornisce uno stack di rete (IP) in grado di supportare sia TCP che UDP. Supporta fino a quattro connessioni socket simultanee. Utilizza la libreria Ethernet per scrivere schizzi che si connettono a Internet utilizzando lo scudo. Tieni presente che l’attuale design dello scudo Ethernet non è compatibile con Arduino Mega. Lo scudo Ethernet si collega a una scheda Arduino utilizzando lunghi connettori wire-wrap che si estendono attraverso lo scudo. Ciò mantiene intatta la disposizione dei pin e consente di impilare un altro scudo sopra. Arduino utilizza i pin digitali 10, 11, 12 e 13 (SPI) per comunicare con il W5100 sullo scudo Ethernet. Questi pin non possono essere utilizzati per l’i/o generale. Lo scudo fornisce un jack Ethernet RJ45 standard. Il pulsante di reset sullo scudo ripristina sia il W5100 che la scheda Arduino. Lo scudo contiene una serie di LED informativi: * PWR: indica che la scheda e lo scudo sono alimentati * LINK: indica la presenza di un collegamento di rete e lampeggia quando lo scudo trasmette o riceve dati * FULLD: indica che la connessione di rete è full duplex * 100M: indica la presenza di una connessione di rete a 100 Mb/s (invece di 10 Mb/s) * RX: lampeggia quando lo scudo riceve dati * TX: lampeggia quando lo scudo invia dati * COLL: lampeggia quando vengono rilevate collisioni di rete. Il ponticello di saldatura contrassegnato con “INT” può essere collegato per consentire alla scheda Arduino di ricevere notifiche di eventi guidate da interruzioni dal W5100, ma questo non è supportato dalla libreria Ethernet. Il ponticello collega il pin INT del W5100 al pin digitale 2 di Arduino. Lo slot per scheda SD sullo scudo non è supportato dal software Arduino. Questo scudo non è più disponibile. Documenta Riferimento alla libreria Ethernet
