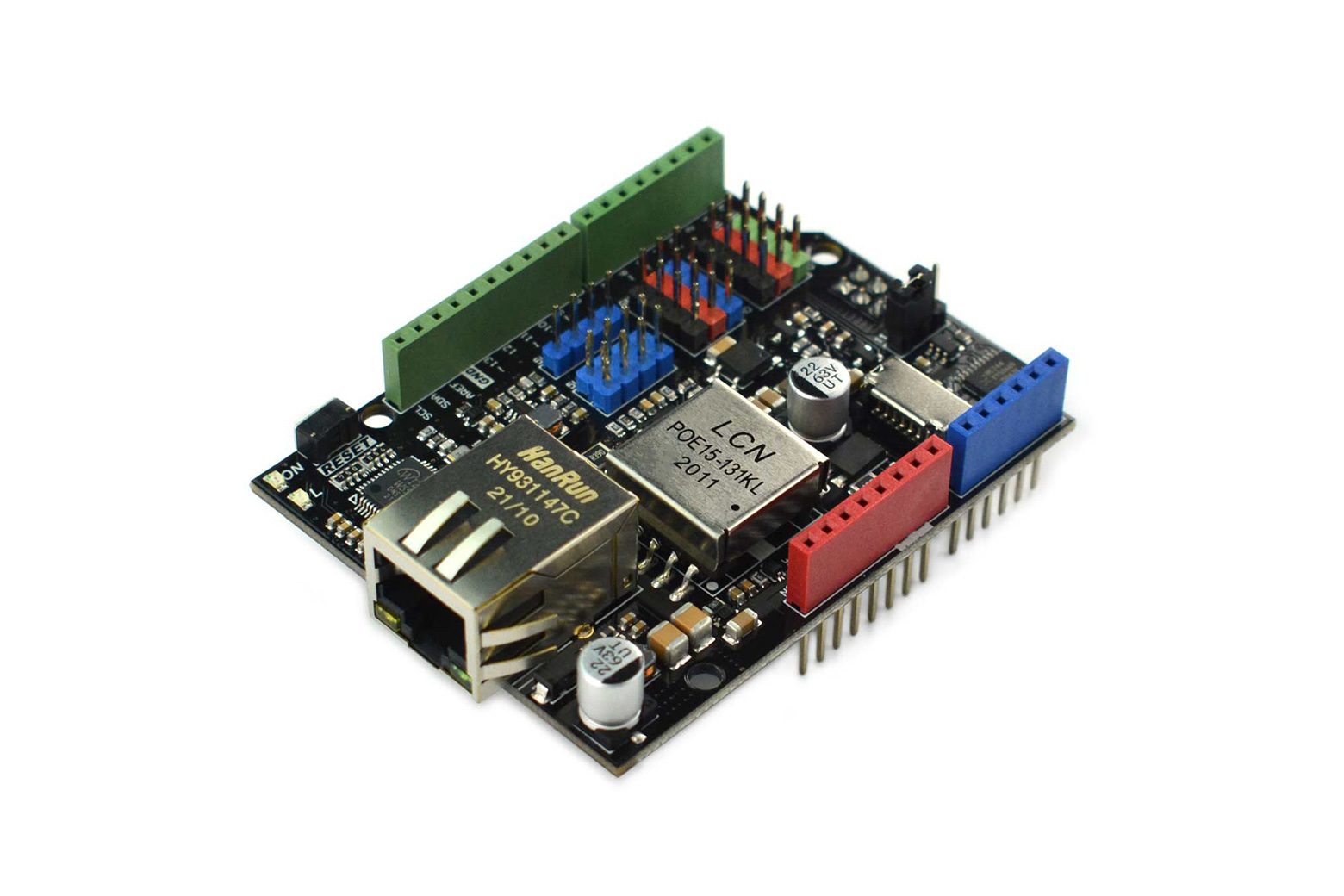

Schermatura Ethernet e PoE per Arduino – DFR0850

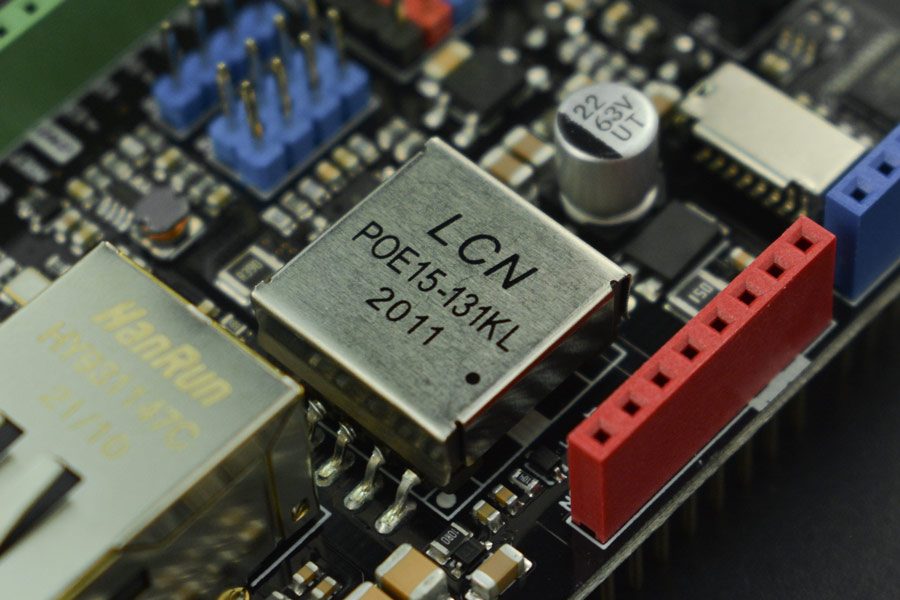

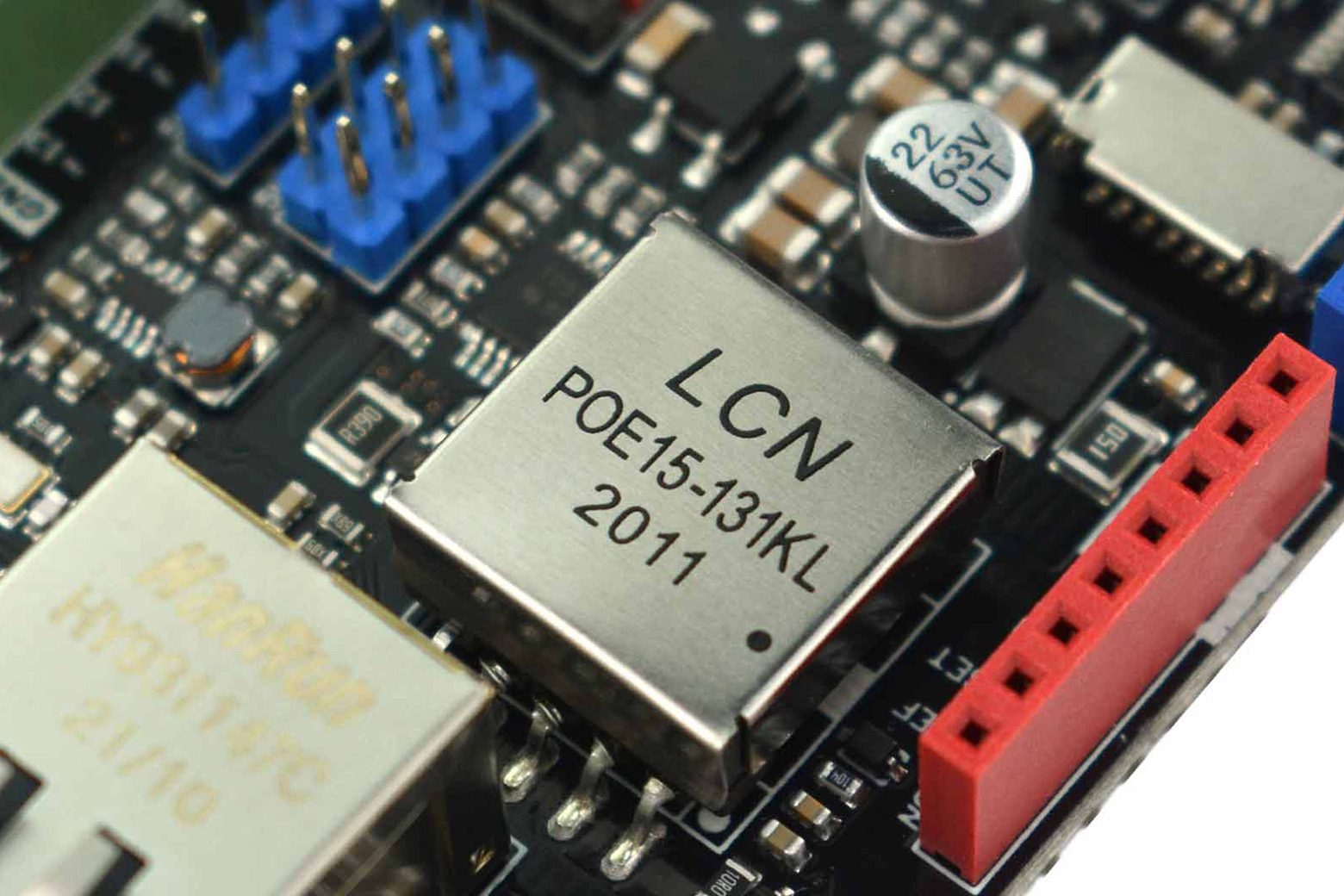

Introduzione La scheda di espansione Ethernet W5500 è un nuovo membro della famiglia Ethernet DFRobot. Integra l’alimentatore PoE e il chip Ethernet W5500, in grado di soddisfare i requisiti dei progetti IoT generali. Il chip W5500 è un controller Ethernet incorporato TCP/IP cablato che fornisce una connessione Internet più semplice ai sistemi integrati. Consente agli utenti di avere connettività Internet nelle loro applicazioni semplicemente utilizzando il singolo chip in cui sono incorporati stack TCP/IP, MAC Ethernet 10/100 e PHY. Hardwired TCP/IP è la tecnologia collaudata sul mercato che supporta i protocolli TCP, UDP, IPv4, ICMP, ARP, IGMP e PPPoE. W5500 incorpora il buffer di memoria interna da 32 Kbyte per l’elaborazione dei pacchetti Ethernet. È il modo più semplice e veloce rispetto all’utilizzo di qualsiasi altra soluzione Ethernet incorporata. Inoltre, l’SPI del W5500 supporta la velocità di 80 MHz e un nuovo ed efficiente protocollo SPI per la comunicazione di rete ad alta velocità. Per ridurre il consumo energetico del sistema, il W5500 fornisce la modalità WOL (Wake on LAN) e di spegnimento. Con le stesse dimensioni di Arduino UNO, questa scheda di espansione Ethernet W5500 adotta la classificazione di alimentazione POE Classe 0 conforme allo standard IEEE 802.3at e offre presa per scheda MicroSD e 2 porte I2C Gravity-4Pin standard, 1 UART, 4 porte digitali Gravity-3Pin e 4 porte analogiche, ecc. Funzionalmente compatibile con Arduino Ethernet Shield 2 Interfaccia Funzione Caratteristiche Supporto protocollo TCP/IP hardware: TCP, UDP, ICMP, IPv4, Supporto ARP, IGMP, PPPoE Supporto prese indipendenti a 8 canali WOL Wake-on-LAN 32KB interni per buffer TX/RX Circuito convertitore di livello integrato Porte Gravity 3Pin per il collegamento di sensori Specifiche Ingresso PoE: 48 V CA/CC (il prodotto è un dispositivo PD di Classe 0 che soddisfa lo standard 802.3at) Alimentazione PoE: fino a 12 W (la porta VIN può emettere 12 V/1 A) Orologio SPI: 80 MHz (massimo) PHY: WIZnet W5500 Dimensioni PCB: 68,6 mm x 53,3 mm / 2,68 x 2,1 pollici Dimensioni complessive: 72,5 mm x 53,3 mm / 2,85 x 2,1 pollici Elenco di spedizione Schermatura Ethernet e PoE per Arduino-W5500 x1 2,54 Cappuccio ponticello di tipo aperto x1 Documenti Wiki del prodotto
