Schermatura Ethernet per Arduino – DFR0272

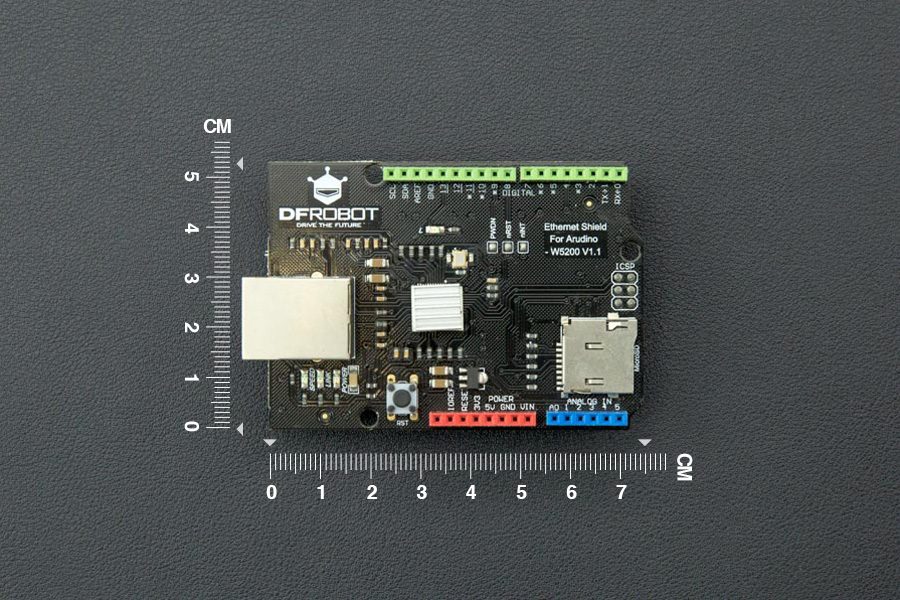

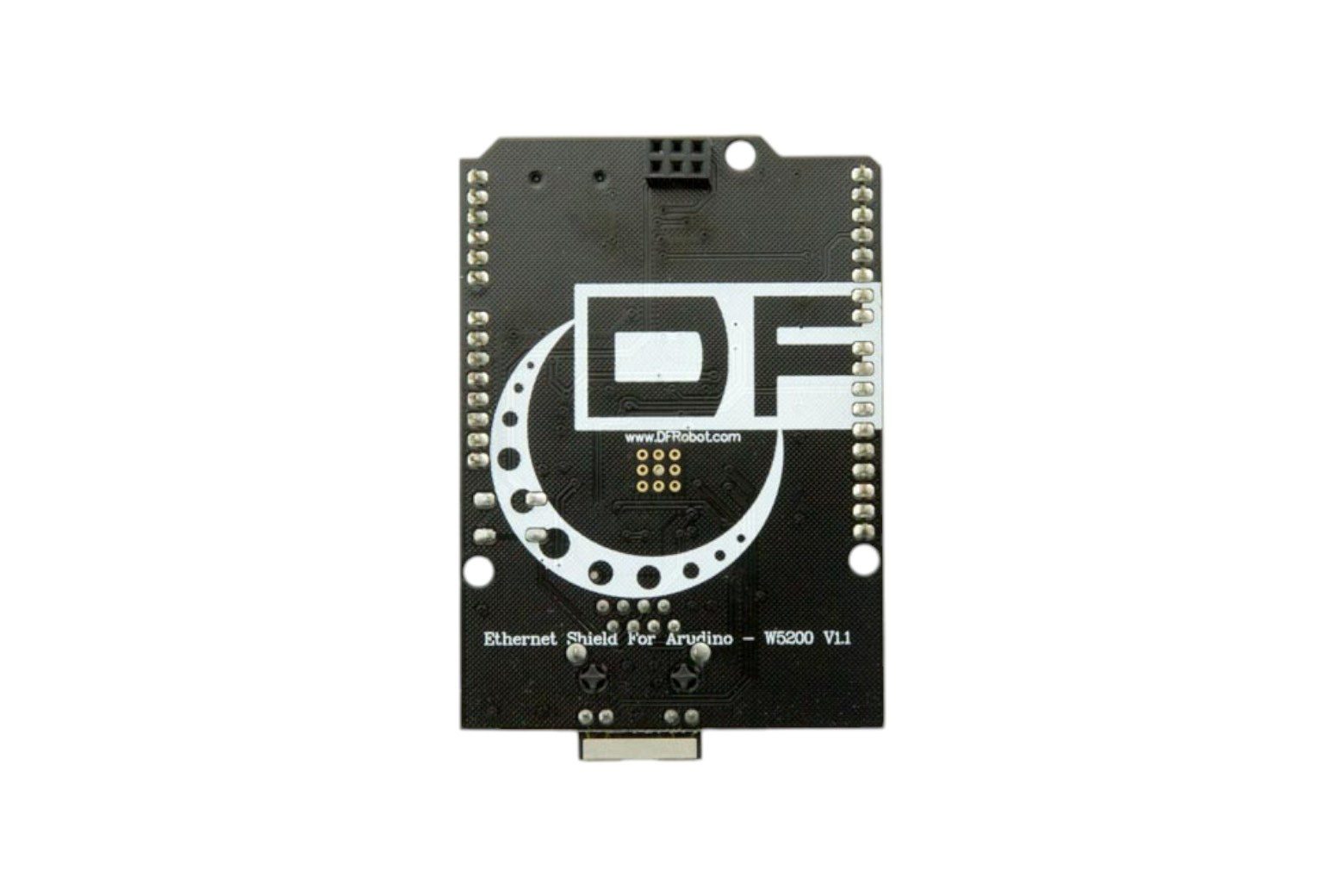

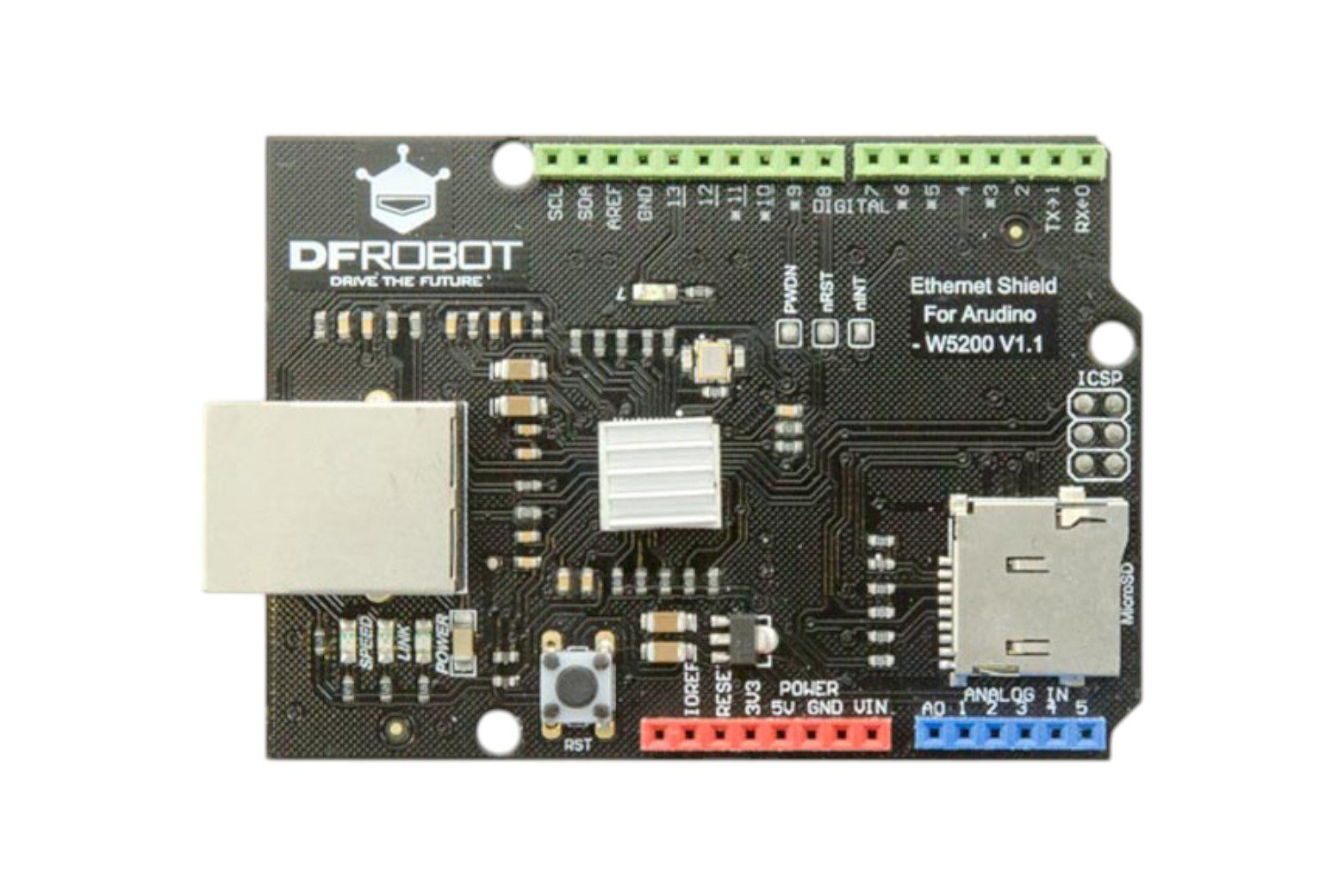

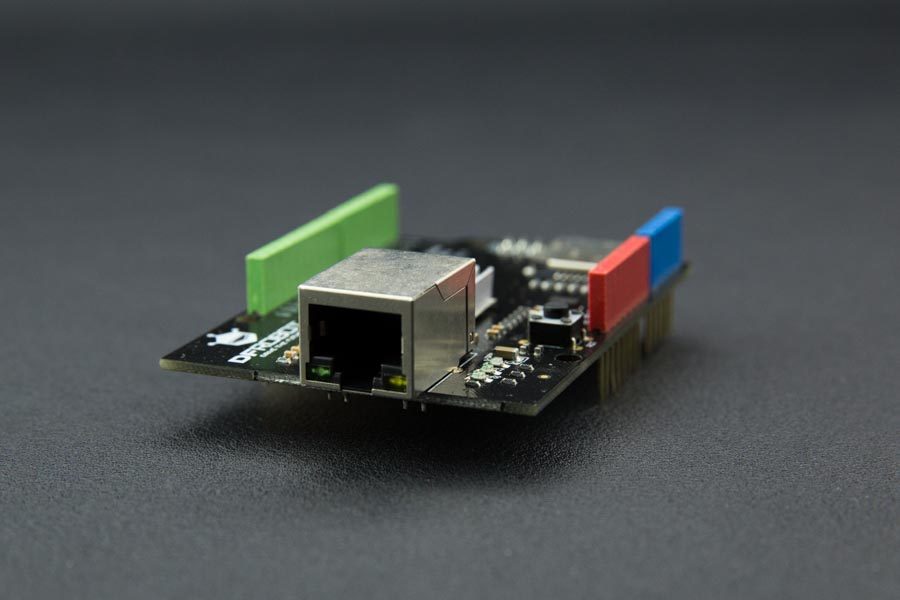

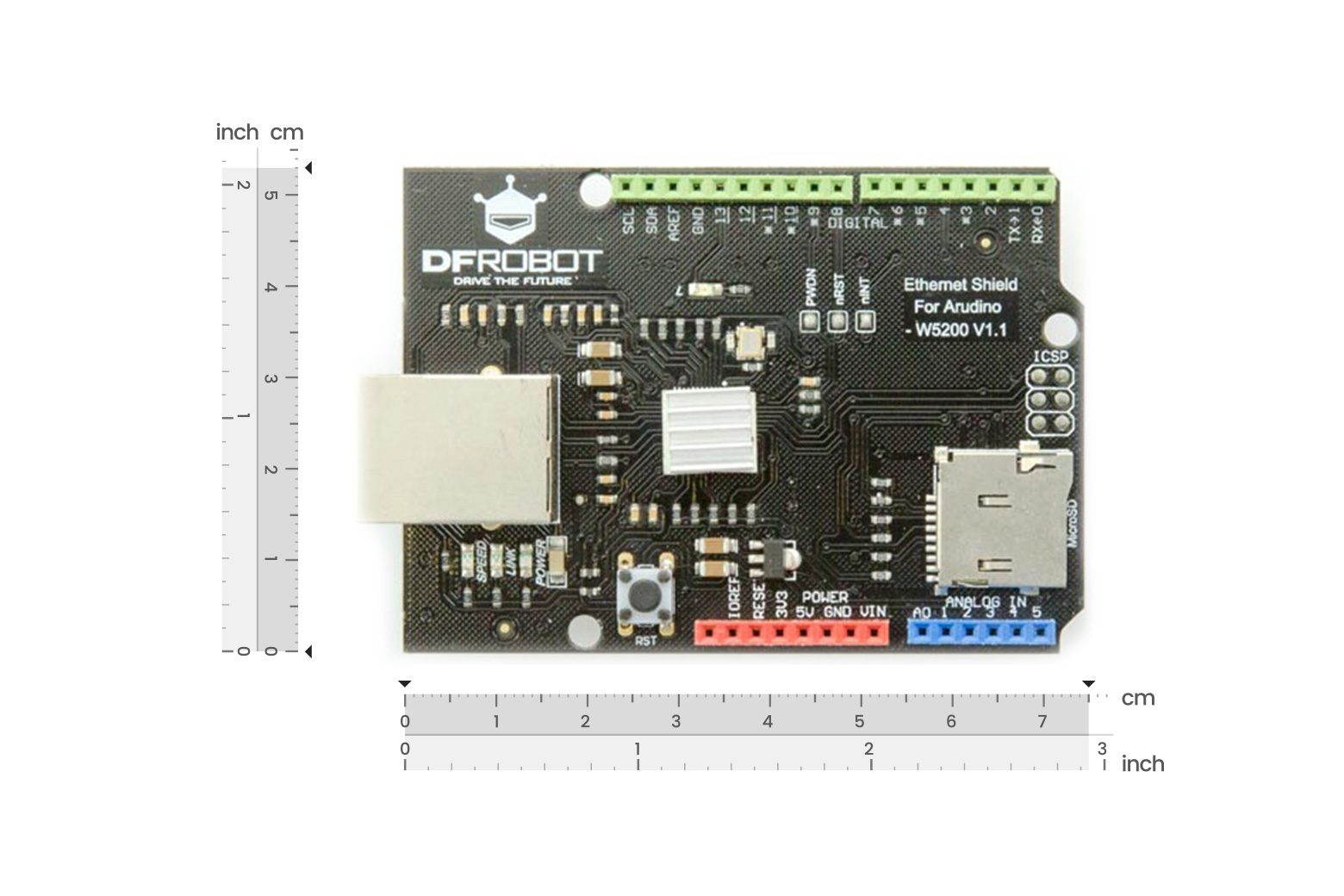

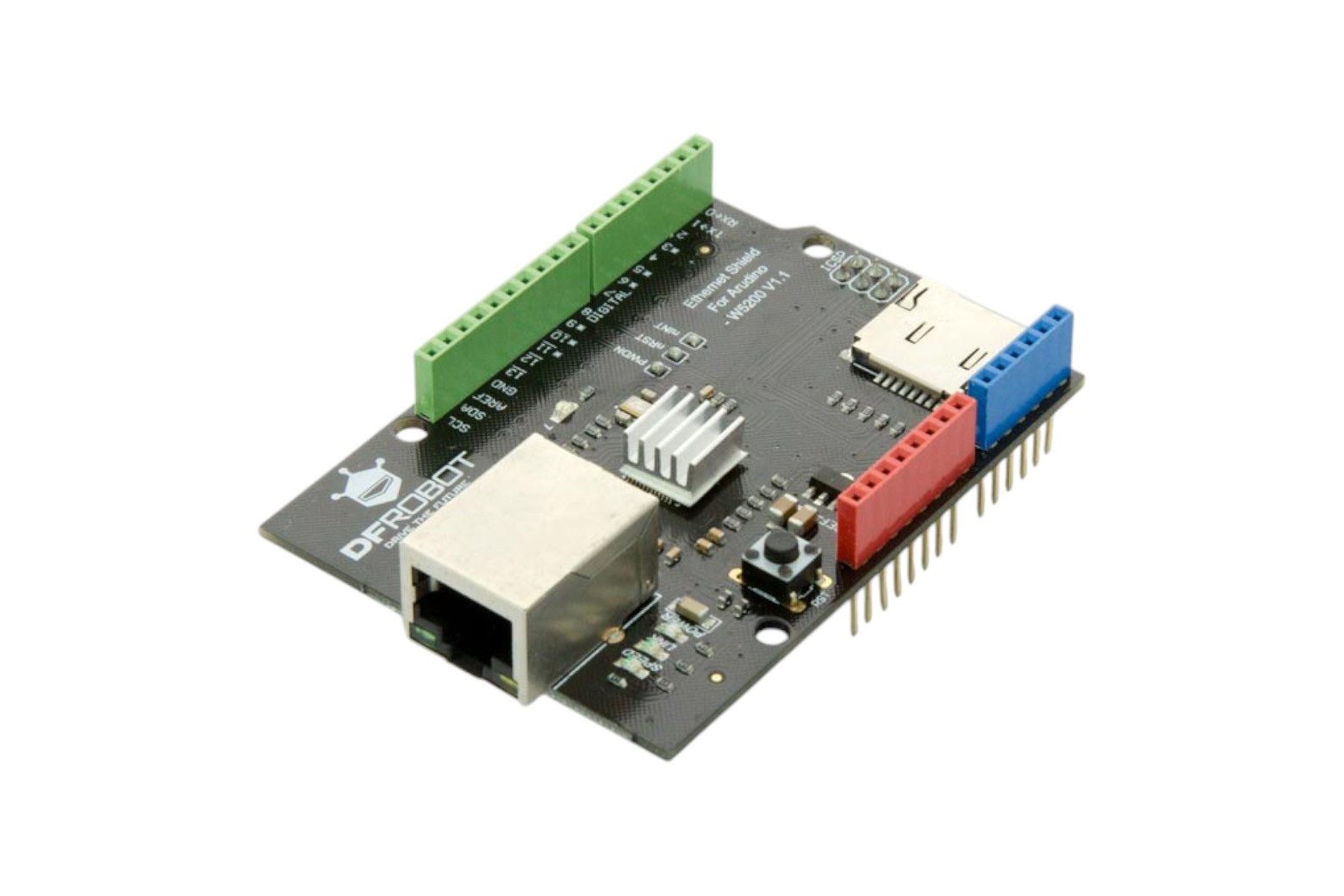

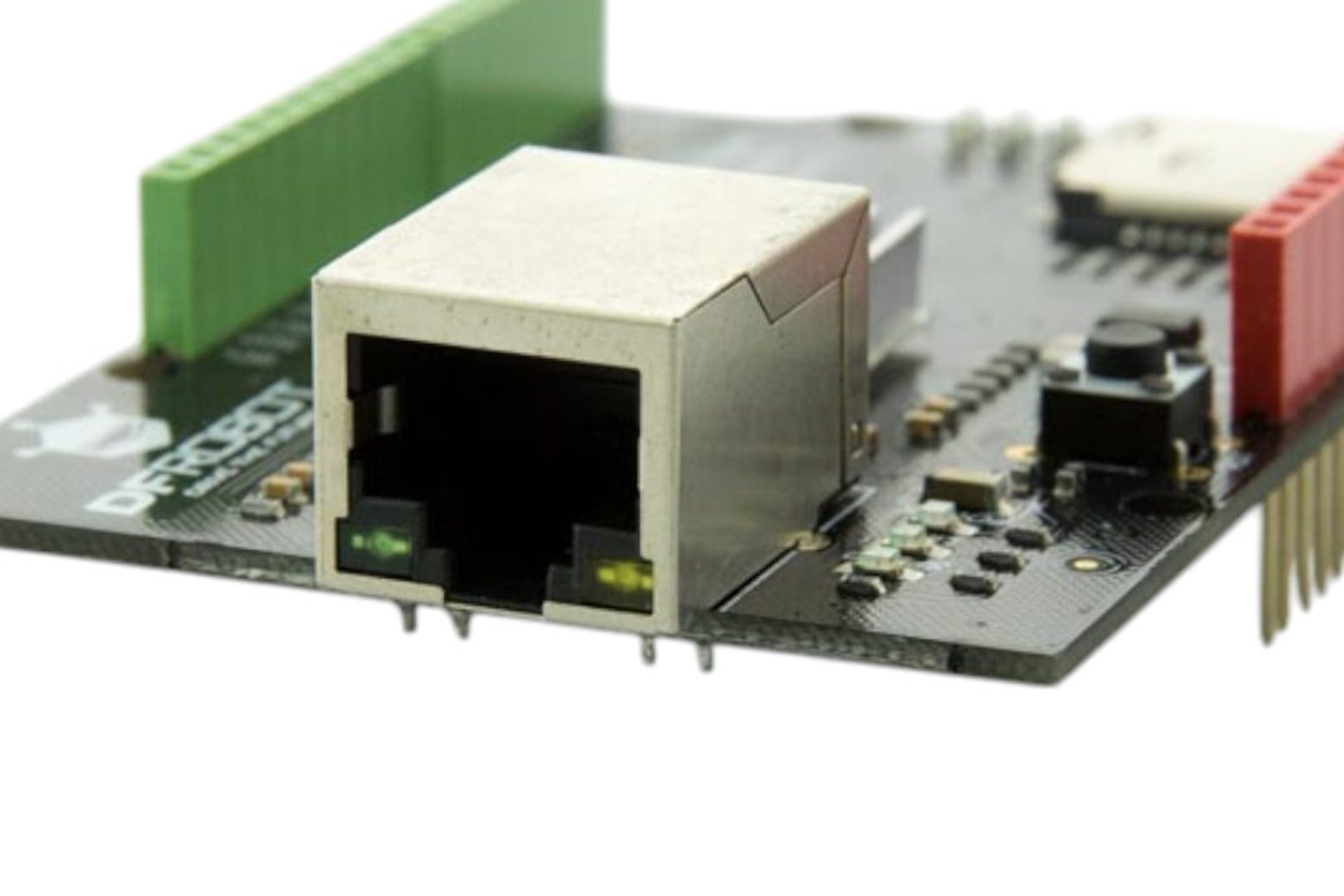

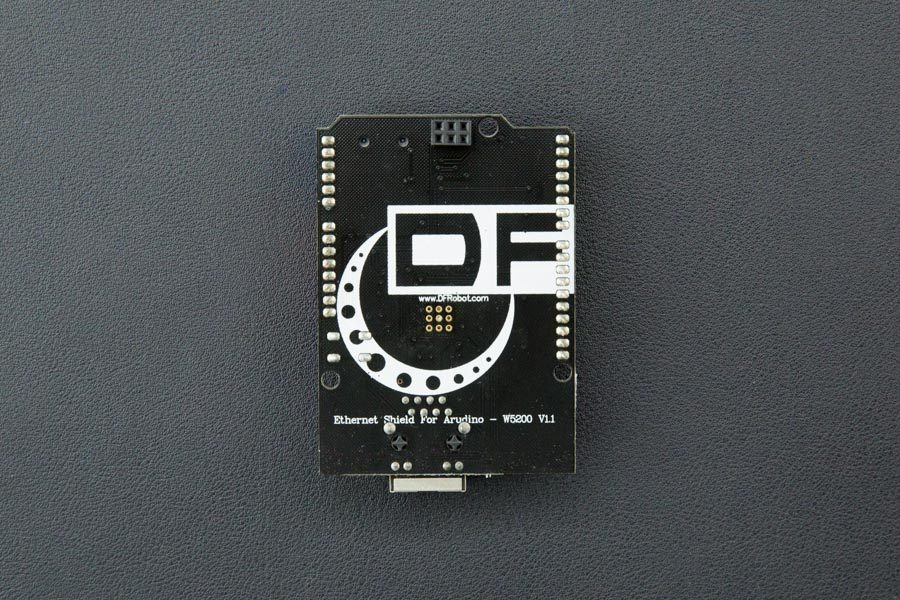

Introduzione Collega il tuo dispositivo Arduino a Internet con questo Ethernet Shield. Questo scudo Ethernet si basa sul chip Ethernet W5200 e fornisce un modo semplice per mettere il tuo Arduino online. Basta collegare questo scudo alla tua scheda Arduino UNO o Mega, collegarlo alla rete con un cavo Ethernet RJ45 (non incluso) e seguire poche semplici istruzioni, sarai in grado di esplorare il mondo con Internet. Inoltre, lo scudo ha una porta per scheda microSD per l’archiviazione di dati di grande capacità come i dati di pagine Web quando applicati in applicazioni complicate. Il chip W5200 è un controller Ethernet incorporato TCP/IP cablato che consente una connessione Internet più semplice per sistemi integrati utilizzando SPI (Serial Peripheral Interface). W5200 è ideale per gli utenti che necessitano di connettività Internet per l’applicazione che utilizza un singolo chip per implementare stack TCP/IP, MAC Ethernet 10/100 e PHY. Il W5200 è composto da uno stack TCP/IP collaudato sul mercato completamente cablato e da un MAC e PHY Ethernet integrati. Lo stack TCP/IP cablato supporta TCP, UDP, IPv4, ICMP, ARP, IGMP e PPPoE, come dimostrato da molti anni in varie applicazioni. Il W5200 utilizza un buffer interno da 32 KB come memoria per la comunicazione dei dati. Utilizzando W5200, gli utenti possono implementare l’applicazione Ethernet di cui hanno bisogno utilizzando un semplice programma socket invece di gestire un controller Ethernet complesso. SPI (Serial Peripheral Interface) è fornita per una facile integrazione con l’MCU esterno. Utilizzando i soli 4 pin SPI per la connessione all’MCU, è possibile progettare un sistema con fattore di forma ridotto con il limite dei pin I/O dell’MCU. Per ridurre il consumo energetico del sistema, il W5200 fornisce la modalità WOL (Wake on LAN) e di spegnimento. Per riattivarsi durante il WOL, il W5200 dovrebbe ricevere un pacchetto magico, ovvero il pacchetto Raw Ethernet. Specifiche Supporto protocolli TCP/IP cablati: TCP, UDP, ICMP, IPv4 ARP, IGMP, PPPoE, Ethernet Supporta 8 socket indipendenti contemporaneamente Supporta la modalità di spegnimento Supporta Wake on LAN Supporta interfaccia periferica seriale ad alta velocità (MODALITÀ SPI 0, 3) Memoria interna da 32 KB per buffer Tx/Rx Ethernet 10BaseT/100BaseTX PHY integrato Supporta negoziazione automatica (Full e half duplex, 10 e 100) Supporto Auto MDI/MDIX Supporto connessione ADSL (con supporto protocollo PPPoE con modalità di autenticazione PAP/CHAP) Funzionamento a 3,3 V con tolleranza segnale I/O a 5 V Uscite LED multifunzione (Full/Half duplex, Link, Velocità) Documenti Prodotto Wiki Libreria Scarica lista di spedizione DFRduino Ethernet Shield per Arduino – W5200 x1
