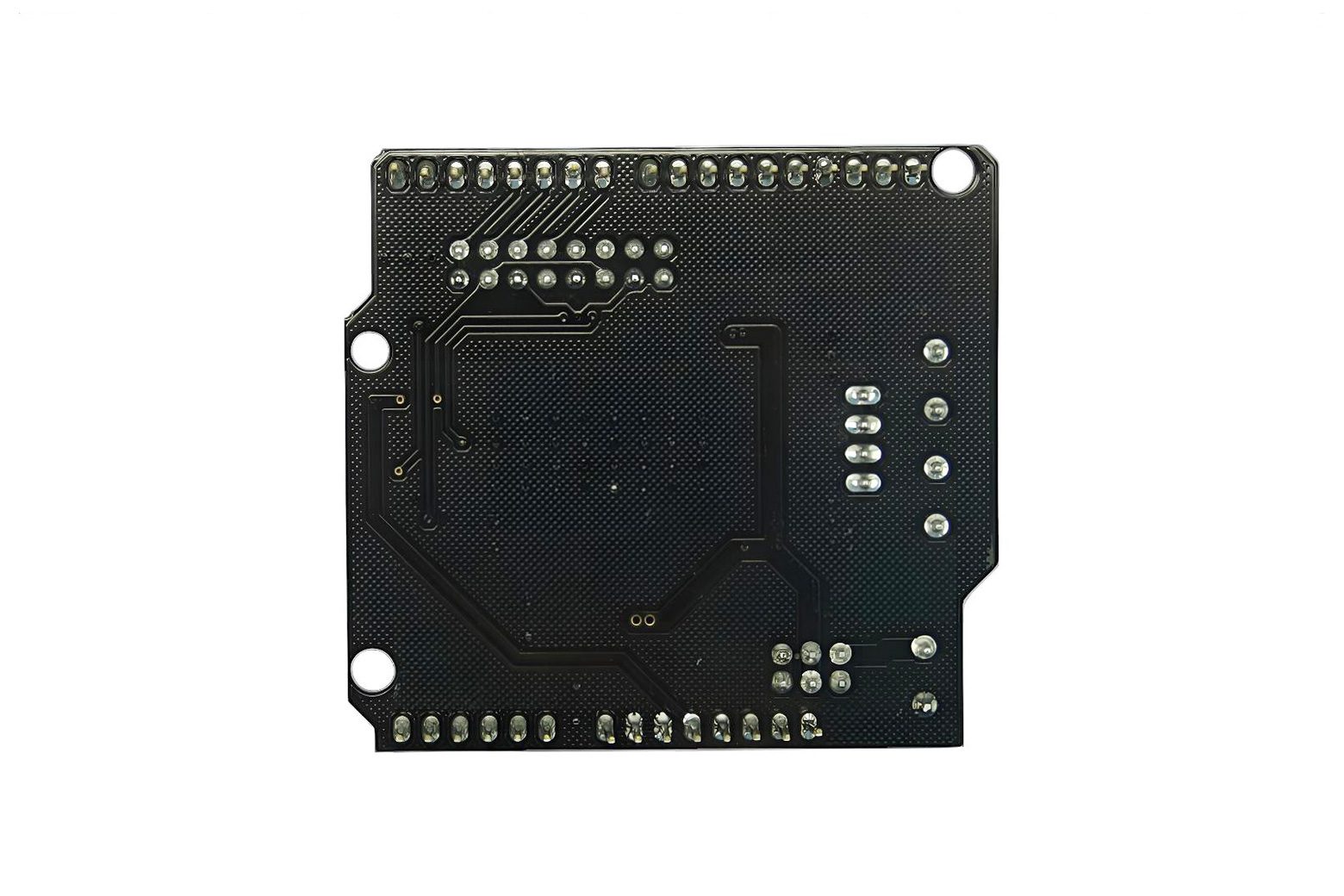

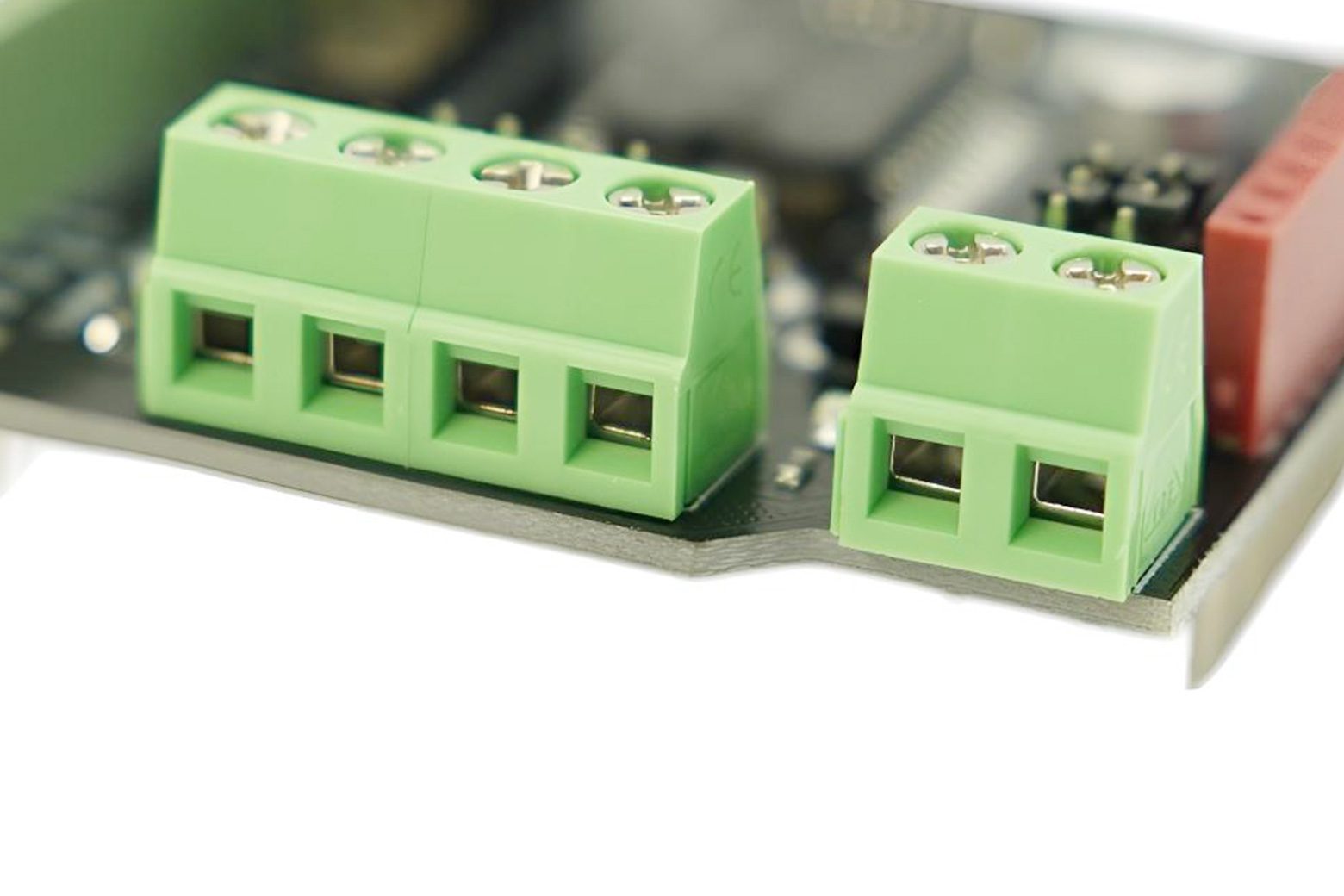

Schermatura motore CC 2x2A per Arduino – DRI0009

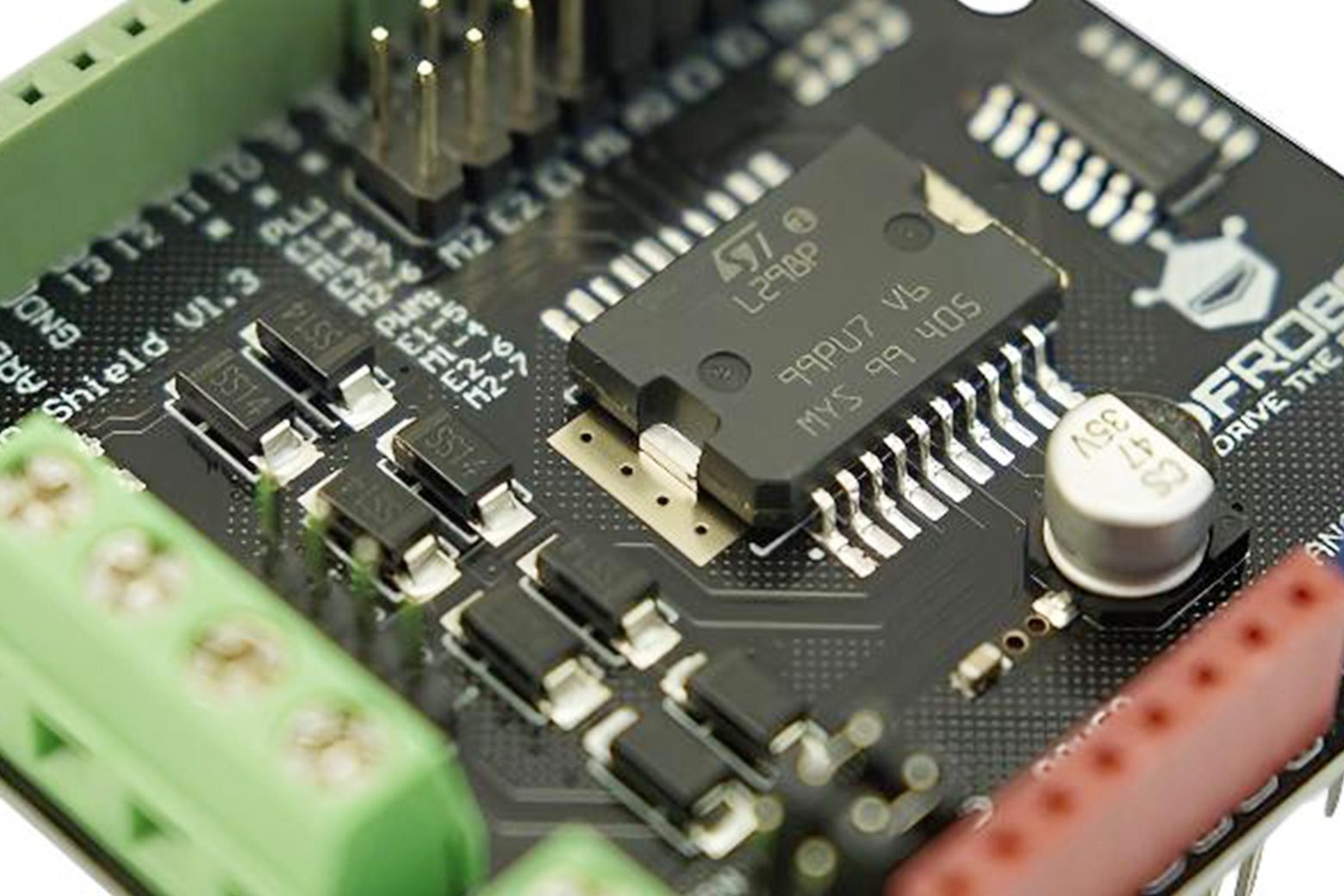

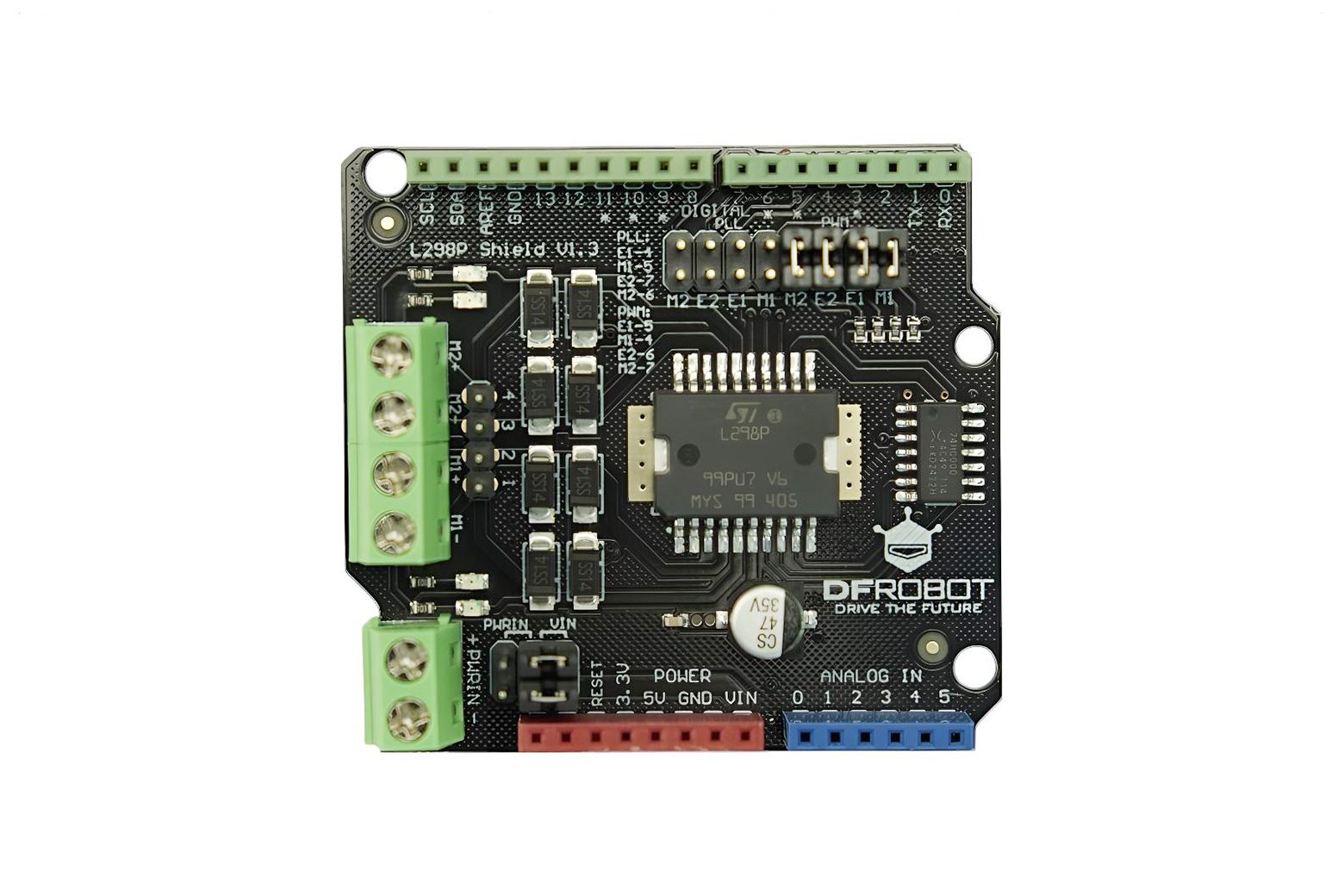

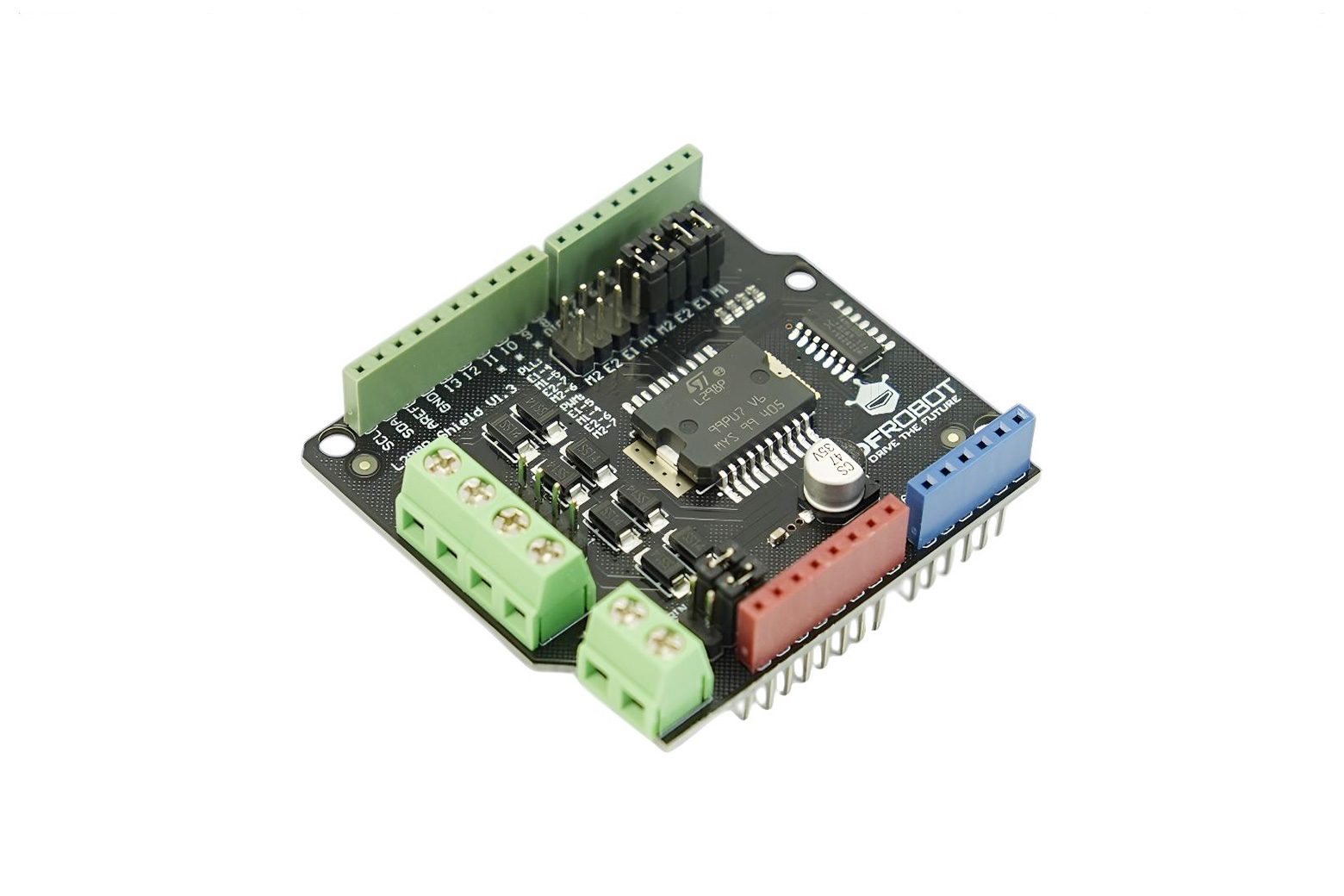

Introduzione La famiglia di prodotti Arduino è un’ottima piattaforma di apprendimento per l’elettronica, la programmazione e la robotica. Ma la maggior parte dei progetti, ad un certo punto, richiedono mobilità. Questo scudo motore Arduino consente il controllo immediato del motore con Arduino. Posiziona questo scudo sul controller e guida 2 motori CC con requisiti di potenza più elevati. A seconda del motore scelto, puoi renderlo veloce o gestire un carico utile maggiore. Questo Arduino Motor Shield (2A) utilizza il chip L298P che consente di pilotare due motori CC da 7-12 V con una corrente massima di 2 A. Questo scudo per motore Arduino può essere montato direttamente su Arduino Uno e Arduino Mega standard. Il controllo della velocità si ottiene tramite PWM convenzionale che può essere ottenuto dai pin 5 e 6 dell’uscita PWM di Arduino. La funzione di abilitazione/disabilitazione del controllo del motore è segnalata dai pin digitali 4 e 7 di Arduino. Lo scudo del motore può essere alimentato direttamente da Arduino o da una fonte di alimentazione esterna. Si consiglia vivamente di utilizzare un’alimentazione esterna per alimentare la protezione del motore. Questo scudo per motori Arduino è ideale per costruire robot Arduino o altri progetti di controllo motori Arduino. Esiste un’altra versione della protezione motore 2x2A (doppia) che utilizza pin diversi per evitare un’allocazione conflittuale dei pin. Compatibilità Arduino UNO R3 DFRduino UNO R3 Bluno Mega 1280/2560 Specifiche Tensione di controllo logico: 5 V (da Arduino) Tensione di comando del motore: 6,5~12 V (alimentazione VIN), 4,8~35 V (fonte di alimentazione esterna) Azionamento del motore a 2 vie Corrente di alimentazione logica Iss: ≤ 36 mA Corrente di comando del motore Io: ≤ 2 A Consumo energetico massimo: 25 W (T = 75 ℃) Fino a Corrente 2A in ogni direzione I pin 4,5,6,7 vengono utilizzati per azionare due motori CC Supporta il controllo della velocità PWM Supporta il controllo avanzato della velocità PLL Dimensioni: 55x55mm (2,2×2,2 pollici) Lista di spedizione 2A Motor Shield per Arduino x1 Documenti WIKI (Arduino Motor Shield (L298N)) Schema L298 scheda tecnica Progetti Test iniziale da ( RobotProjects ) Robot lavapavimenti per moglie ( Jerome ) Robot Bluetooth Telaio controllato (Matt Roy)
