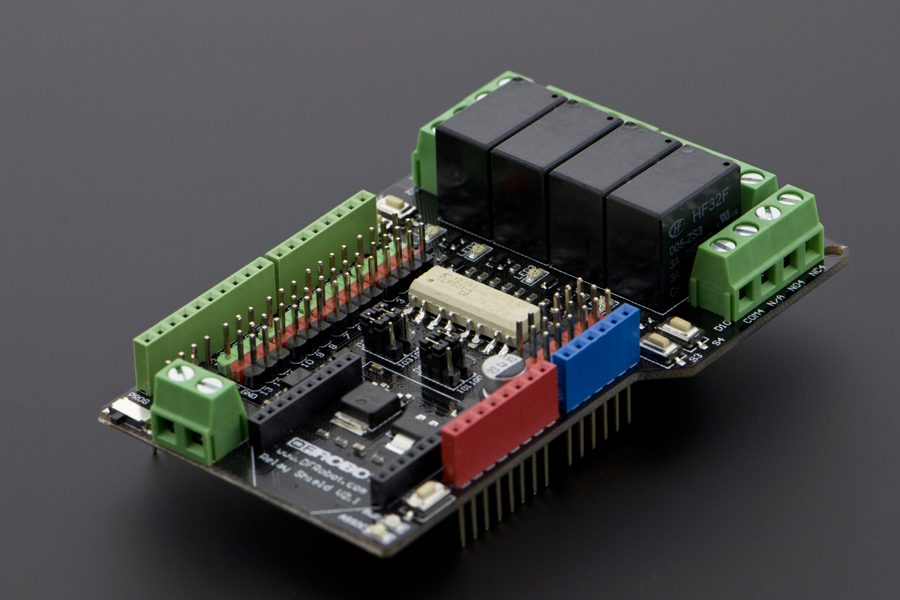

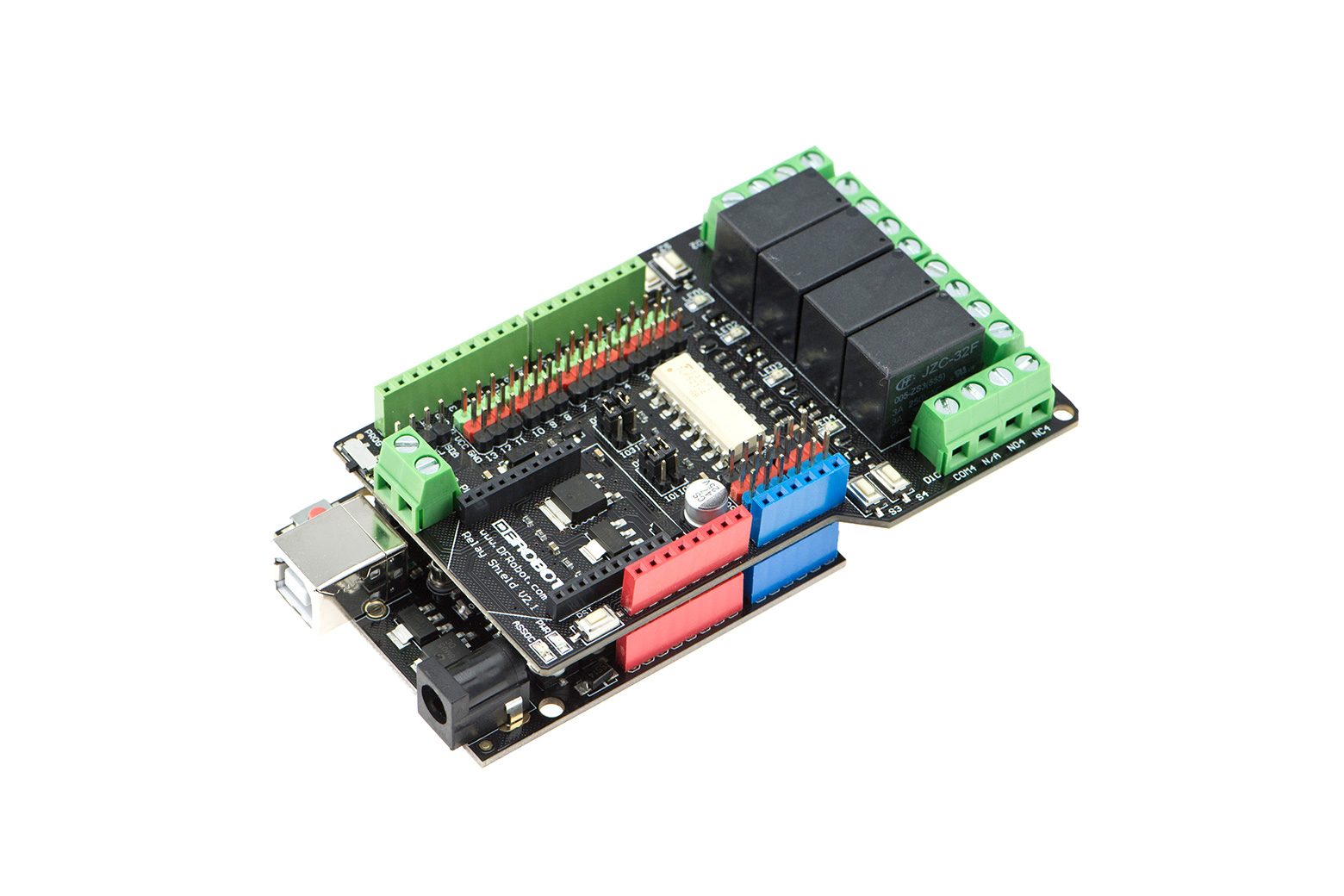

Schermatura relè a 4 canali per Arduino UNO – DFR0144

Introduzione Si tratta di un relè Arduino UNO Shield isolato con accoppiatore optp a 4 canali, in grado di controllare dispositivi ad alta potenza funzionanti a 240 V CA 5 A o 24 V CC 5 A per ciascun canale. In un progetto di domotica, i moduli relè svolgono un ruolo cruciale nella gestione di dispositivi come luci, pompe, porte di garage, altoparlanti, prese di corrente e ventilatori. Tuttavia, i moduli relè tradizionali sono gravati da requisiti di spazio, cablaggi complessi e un potenziale funzionamento inaffidabile. Inoltre, i moduli relè di bassa qualità privi di isolamento fotoaccoppiatore compromettono la sicurezza dell’intero progetto. Adottando l’approccio Arduino Shield, questo prodotto non solo elimina la necessità di cablaggi complessi, ma fornisce anche un sostanziale incremento dell’affidabilità del progetto. Attraverso l’integrazione di un relè a 4 canali, consente alla scheda madre Arduino UNO di esercitare un controllo completo su una vasta gamma di dispositivi. Schermatura relè a 4 canali per Arduino Inoltre, questa scheda di espansione vanta un’interfaccia XBee oltre a 14 porte digitali a 3 pin e 6 porte analogiche a 3 pin. Con l’inclusione dell’interfaccia XBee, gli utenti hanno la libertà di integrare moduli wireless come Bluetooth, WiFi o Zigbee, sbloccando un regno di funzionalità avanzate come l’integrazione IoT, l’integrazione perfetta della casa intelligente, un comodo controllo mobile e un coordinamento efficiente tra più dispositivi. Arduino Uno Relay Shield vanta un’interfaccia XBee Con l’isolamento del fotoaccoppiatore a 4 canali e le caratteristiche di alimentazione indipendente, questa scheda di espansione relè isola efficacemente la connessione elettrica tra CA e CC, garantendo la massima sicurezza elettrica. Questo design meticoloso elimina efficacemente qualsiasi potenziale interferenza elettromagnetica, salvaguardando così la scheda madre Arduino dai pericoli dei segnali elettrici ad alta tensione e mitigando il rischio di danni. Caratteristiche Compatibile con Arduino UNO Rev3 Ogni relè ha il proprio pulsante di test per testare la connessione Standard DFRobot 3 pin out Controllo diretto I/O XBee Specifica Compatibile con Arduino UNO Rev3 4 pulsanti per testare il modulo Indicatore LED di stato del relè Supporto Xbee IO controlla direttamente Presa Xbee per la comunicazione wireless Pin IO digitale selezionabile per il controllo (digitale predefinito 2,7,8,10) 6 canali IO analogico e 13 canali IO digitale Fino a 4 relè con fotoaccoppiato Portata contatti del circuito 3 A CA 120 V / CC 24 V Tensione di commutazione massima CA 240 V / CC 60 V (si consiglia meno di 38 V) Corrente di commutazione massima 5 A Potenza di commutazione massima CA 360 VA / CC 90 W Durata elettrica (min) 100.000 operazioni Durata meccanica (min) 10.000.000 operazioni Standard di sicurezza (relè) UL cUL TUV Bobina CQC Tensione di funzionamento 9 V CC Temperatura di funzionamento Da -30 ℃ a +85 ℃ Umidità di funzionamento 40% – 85% Dimensioni: 95×65 mm Elenco di spedizione Schermatura relè per Arduino V2.1 x1 Distanziatore in nylon con vite x2 Documenti Wiki (Schermo relè per Arduino V2.1) Schemi Layout scheda Codice esempio Scheda tecnica HJR4102 Applicazioni Progetti Progetto1. Domotica IR basata su Relay Shield di DFRobot Introduzione: Tutti desiderano un telecomando per controllare tutti gli elettrodomestici della propria casa. Alcune aziende stanno introducendo controller wireless per vari apparecchi, ma sono costosi ed è necessario aggiornare quelli esistenti pagando un costo aggiuntivo. che ne dici di creare il tuo sistema domotico per controllare fino a 4 elettrodomestici.
