Schermatura RS232 per Arduino – DFR0258

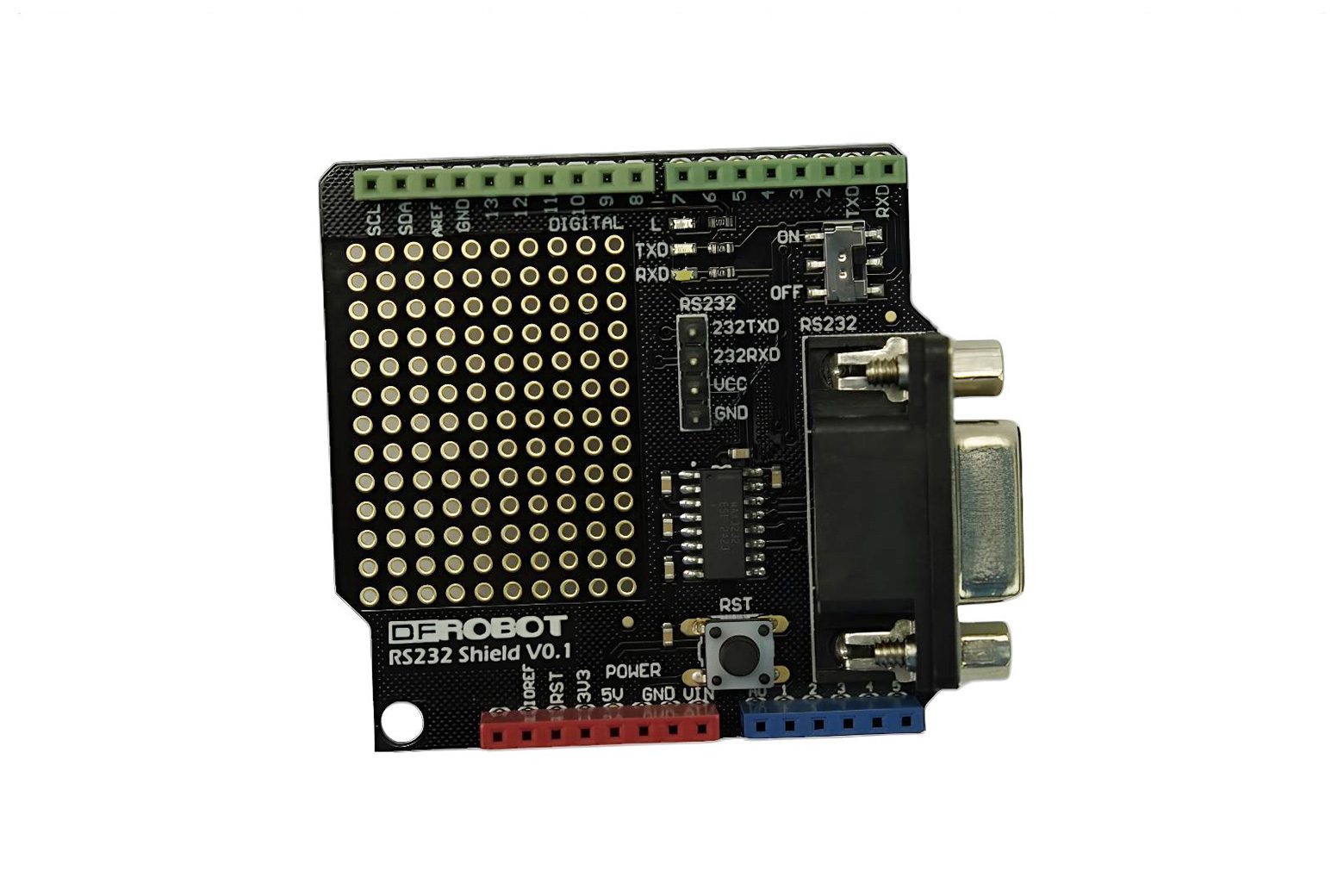

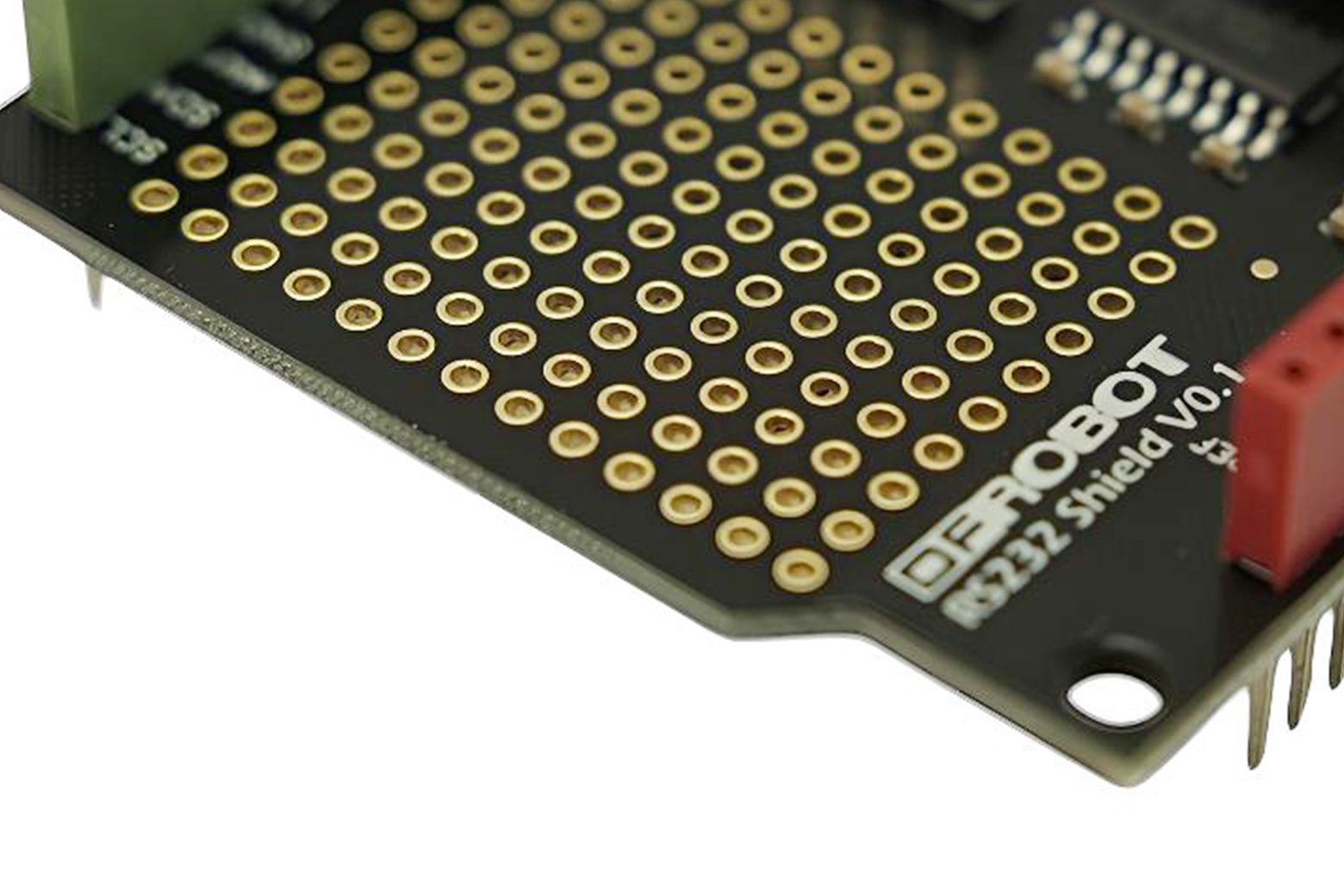

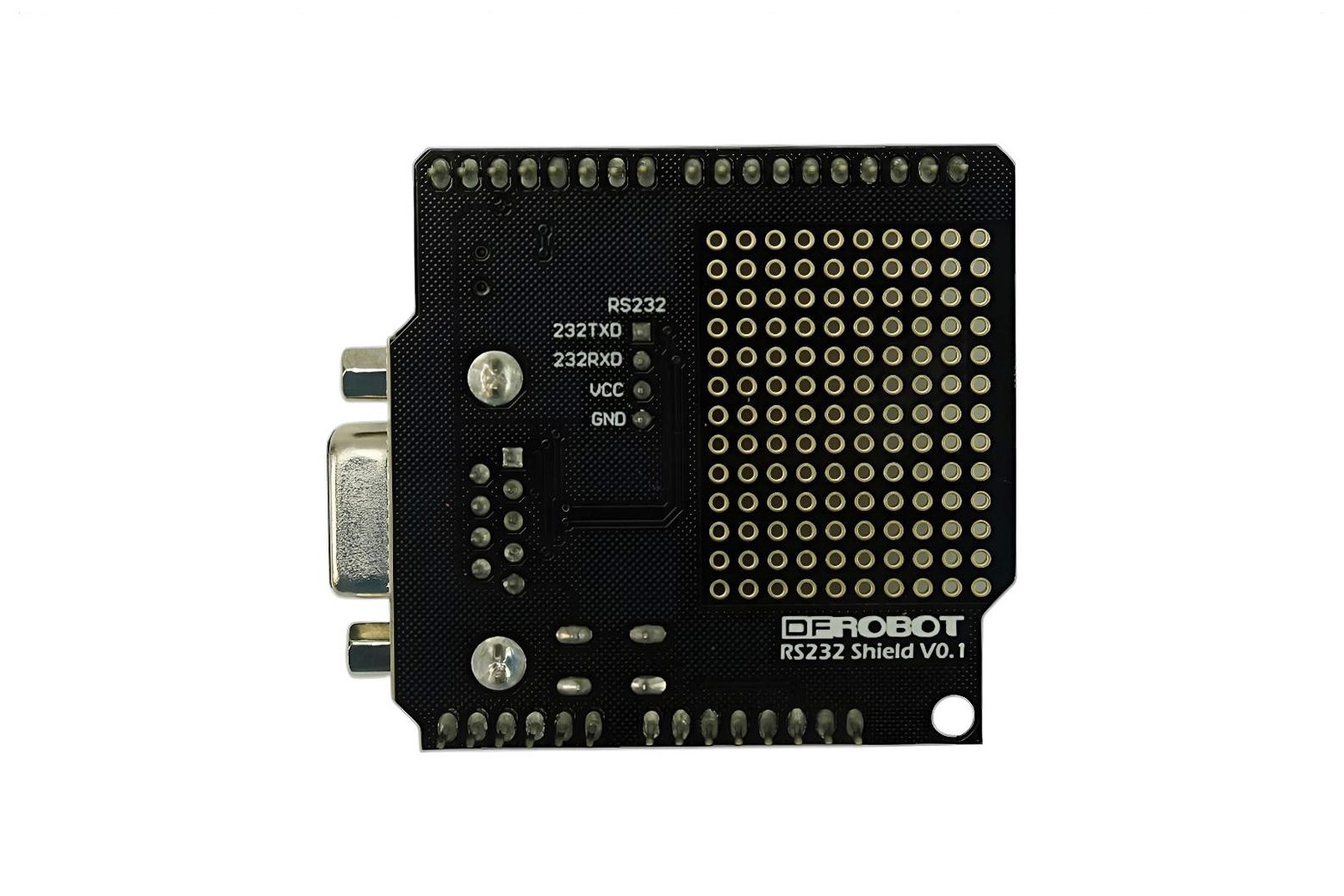

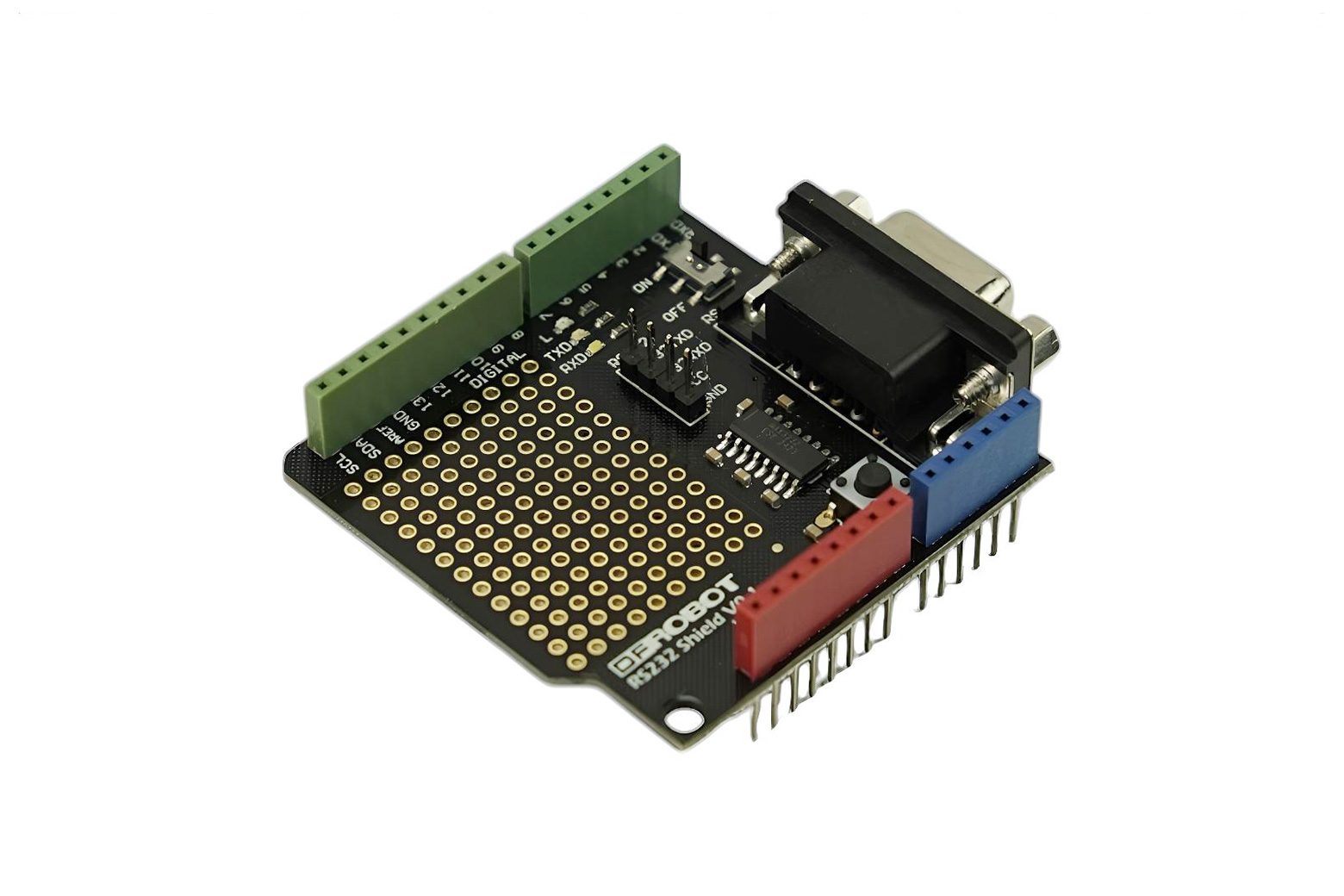

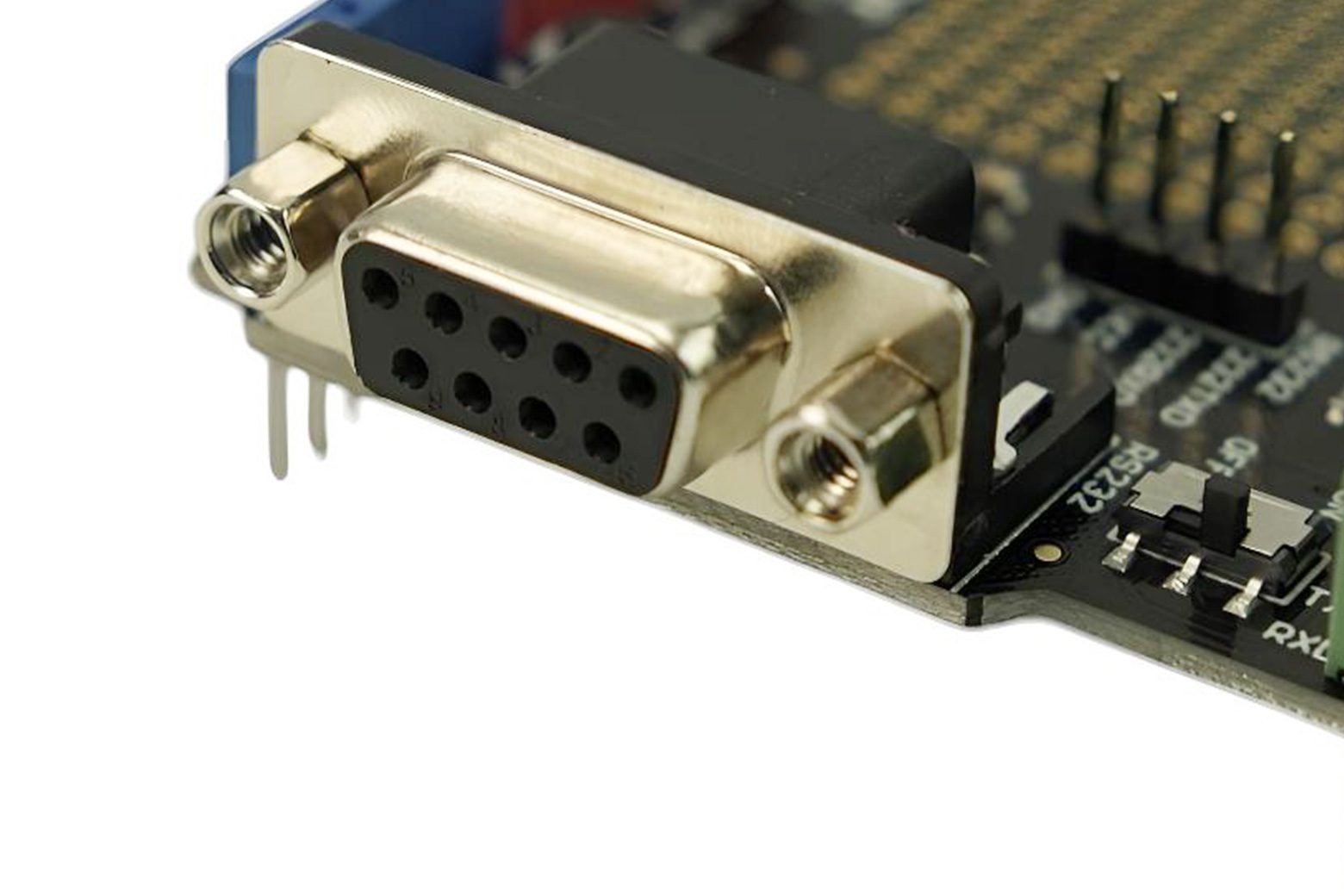

Introduzione Questo Shield RS232 per Arduino è progettato per il controller Arduino e può convertire facilmente l’interfaccia UART in RS232. Lo schermo RS232 integra connettori DB9 (femmina) che forniscono il collegamento a vari dispositivi con interfaccia RS232. Anche i connettori schermati RS232 faciliteranno i collegamenti e la messa in servizio. Fornisce le aree di saldatura per sfruttare appieno lo spazio extra, il che è molto conveniente per la prototipazione. Fornisce un interruttore della modalità di esecuzione/programmazione. Quando è spento, sarai in grado di programmare il controller Arduino; Quando è acceso, è possibile utilizzare lo scudo normalmente. PCB ad immersione in oro. Pin lunghi sul retro compatibili con la maggior parte dei controller Arduino come Arduino Uno, Arduino Mega, Leonardo. In alternativa all’RS232, l’RS485 fornisce un modo più affidabile per trasferire i dati a una distanza maggiore. Abbiamo anche uno scudo RS485 (Arduino) per questo scenario. Diagramma pinout RS232 DB9 Lunghezza massima del cavo RS-232 La lunghezza massima del cavo per RS-232 è 50 piedi, ma in pratica dipende dalla velocità di trasmissione, dalla capacità specifica del cavo e dal rumore ambientale. La tabella seguente contiene alcune regole pratiche tratte da esperimenti condotti da Texas Instruments anni fa. Baud rate Portata massima/lunghezza del cavo 19200 50 piedi 9600 500 piedi 4800 1000 piedi Cos’è RS232? “Nelle telecomunicazioni, RS-232 è uno standard per la trasmissione di dati tramite comunicazione seriale. Definisce formalmente i segnali di collegamento tra un DTE (apparecchiatura terminale dati) come un terminale di computer e un DCE (apparecchiatura di terminazione del circuito dati o apparecchiatura di comunicazione dati), come un modem. Lo standard RS-232 è comunemente utilizzato nelle porte seriali dei computer. Lo standard definisce le caratteristiche elettriche e la temporizzazione dei segnali, il significato dei segnali, la dimensione fisica e la piedinatura dei connettori. La versione attuale dello standard è Interfaccia TIA-232-F tra apparecchiatura terminale dati e apparecchiatura di terminazione del circuito dati che utilizza lo scambio binario seriale di dati, rilasciata nel 1997.” Da Wikipedia Compatibilità Arduino UNO Arduino UNO R3 Arduino Mega 1280/2560 Specifiche Voltaggio: +5V 16 porte IO digitali (inclusa un’interfaccia I2C) 6 porte IO analogiche e alimentazione Selettore modalità di funzionamento e programmazione Ricetrasmettitore che indica LED Connettori DB9 (femmina), pin RS232 Area saldabile Interruttore di reset Dimensioni modulo: 55mmx53mm (2.16″x2.08″) Lista di spedizione Schermatura RS232 x1 Documenti Wiki (Schermo RS232) Scheda tecnica schematica
