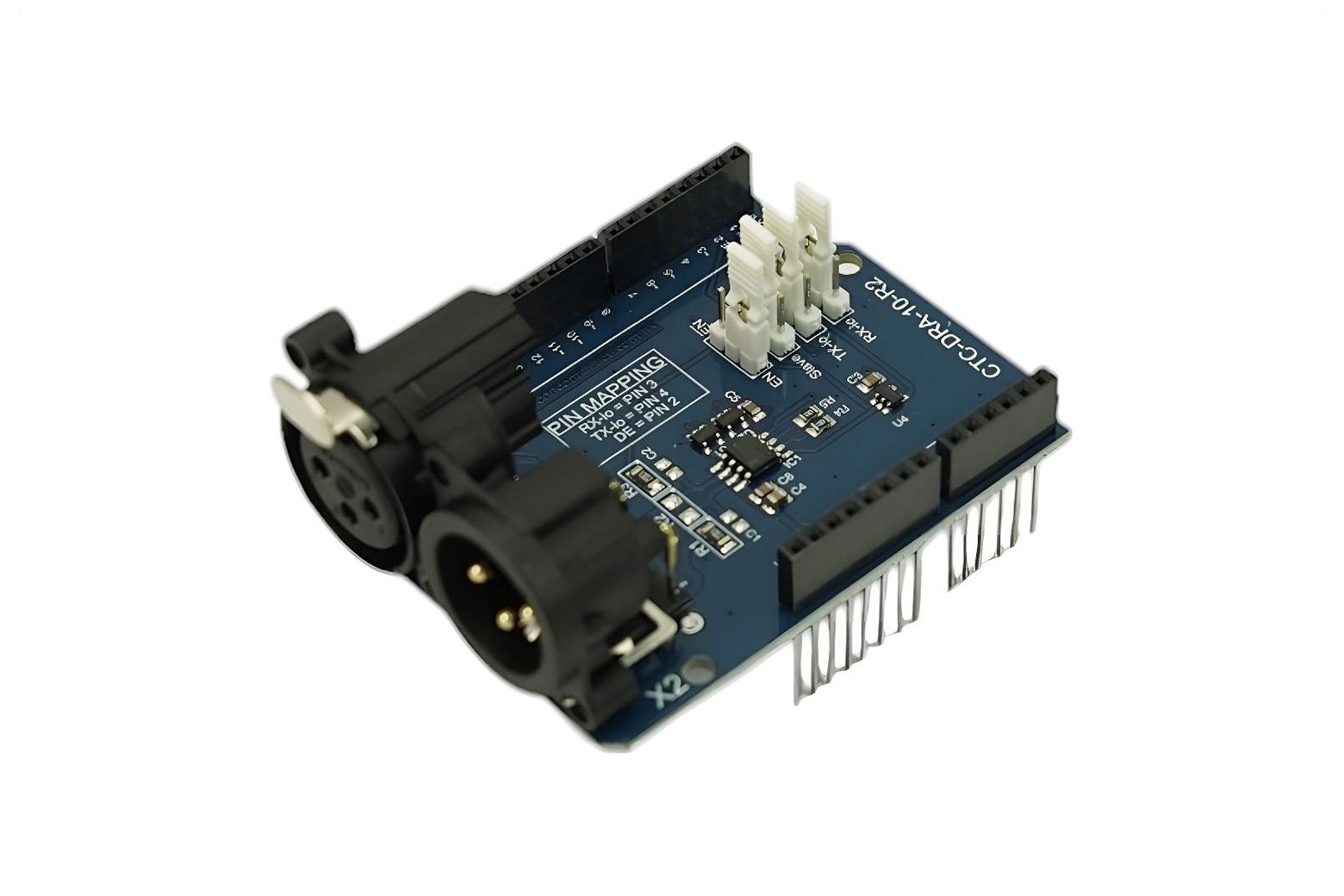

Schermo DMX per Arduino Leonardo – DFR0260

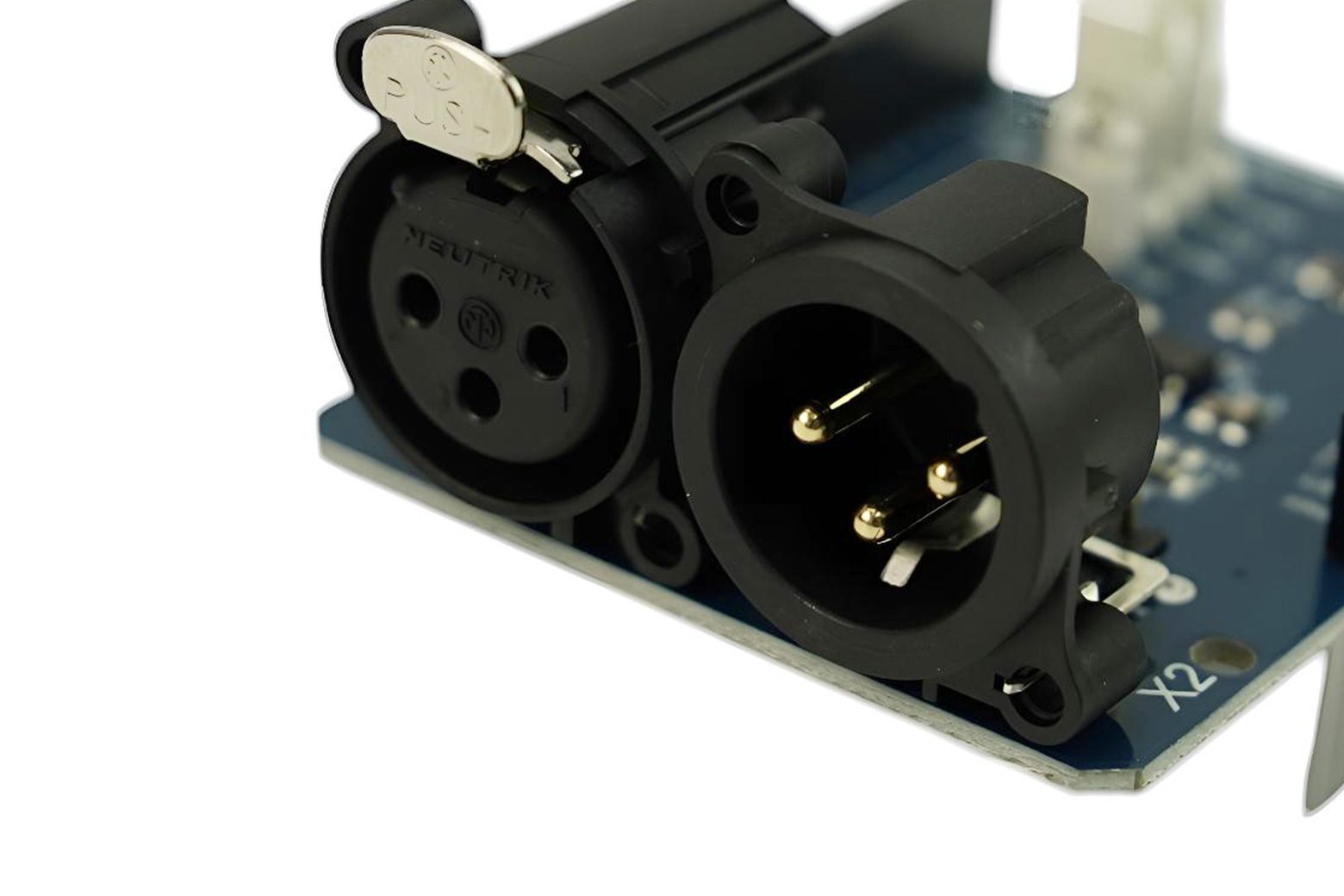

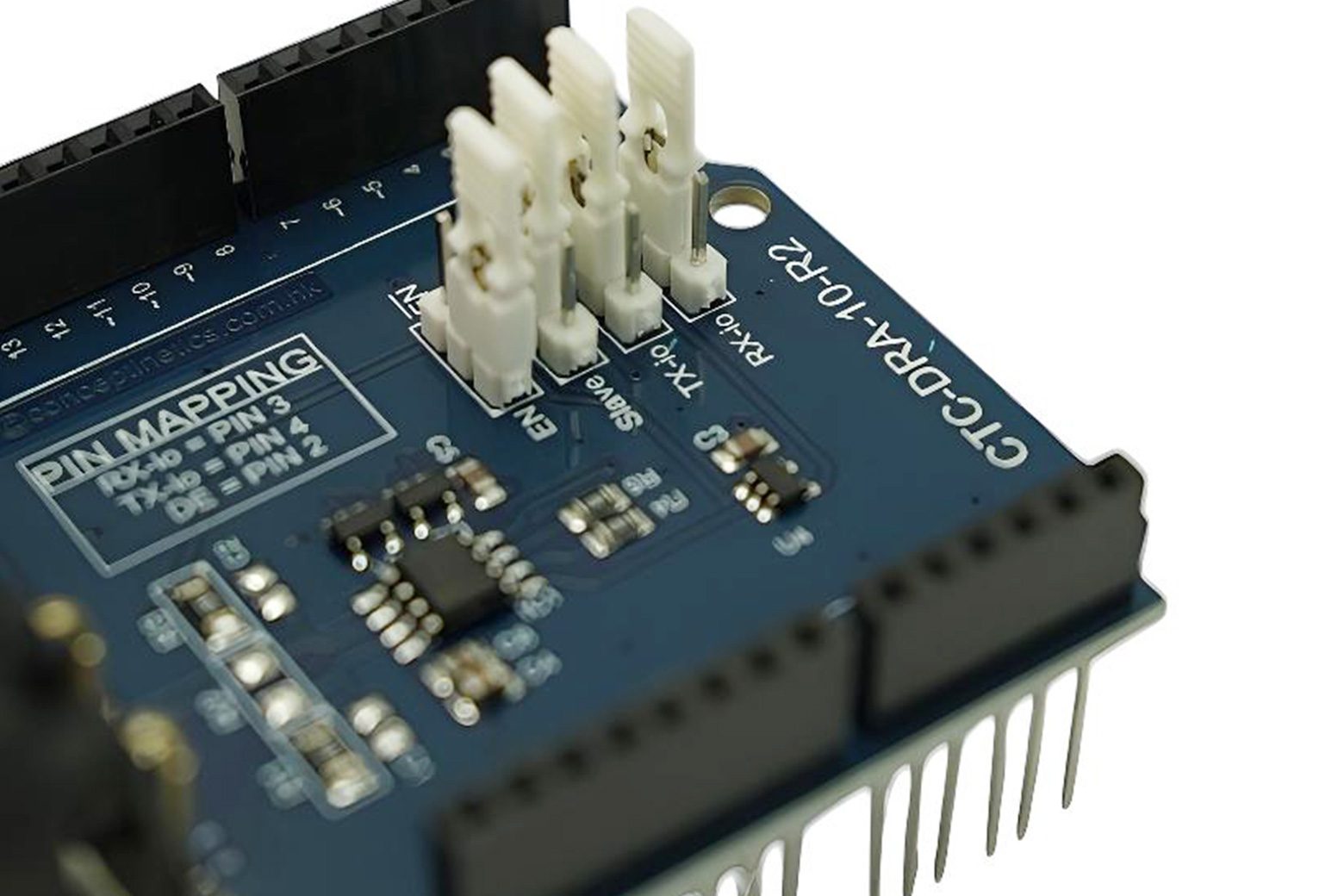

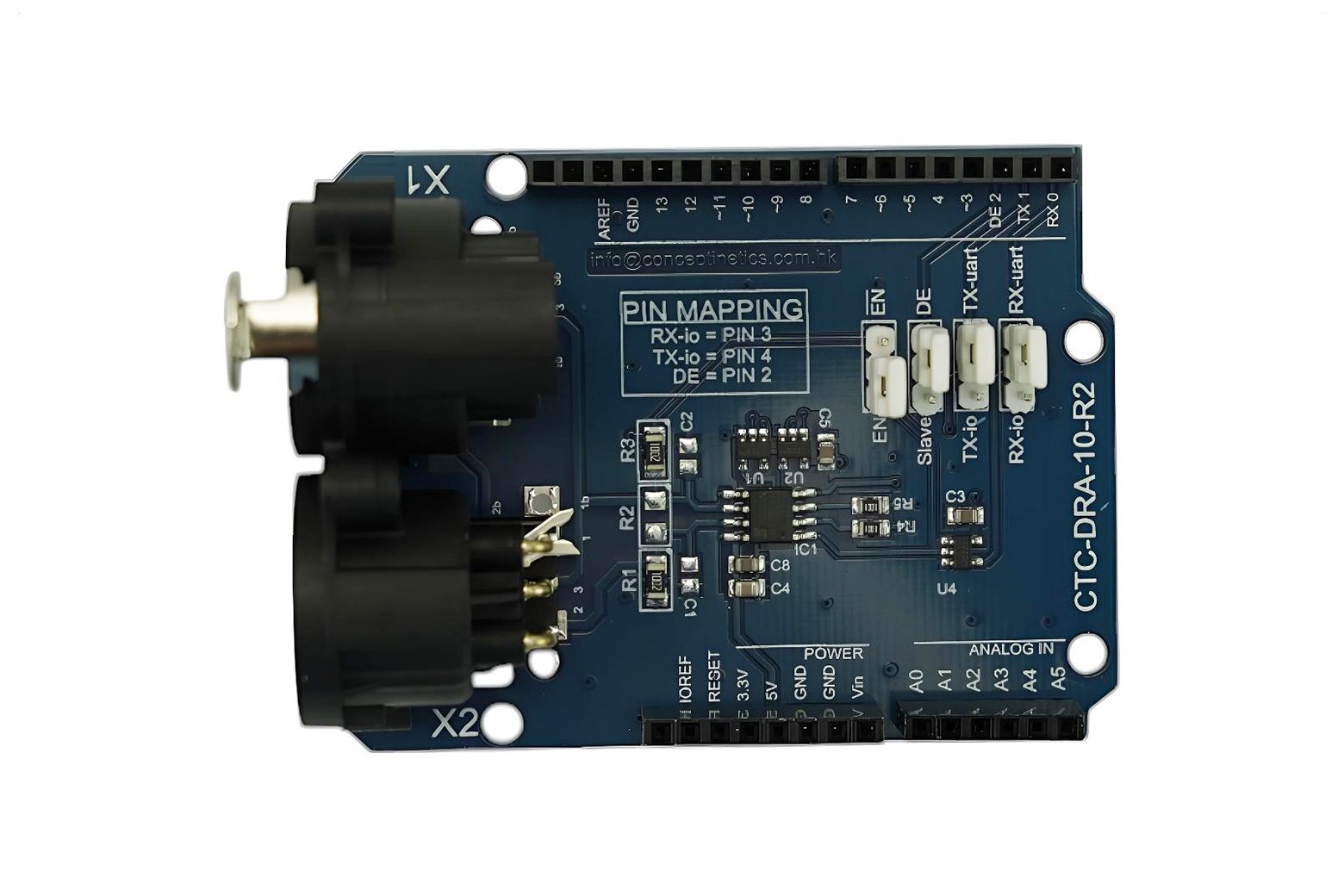

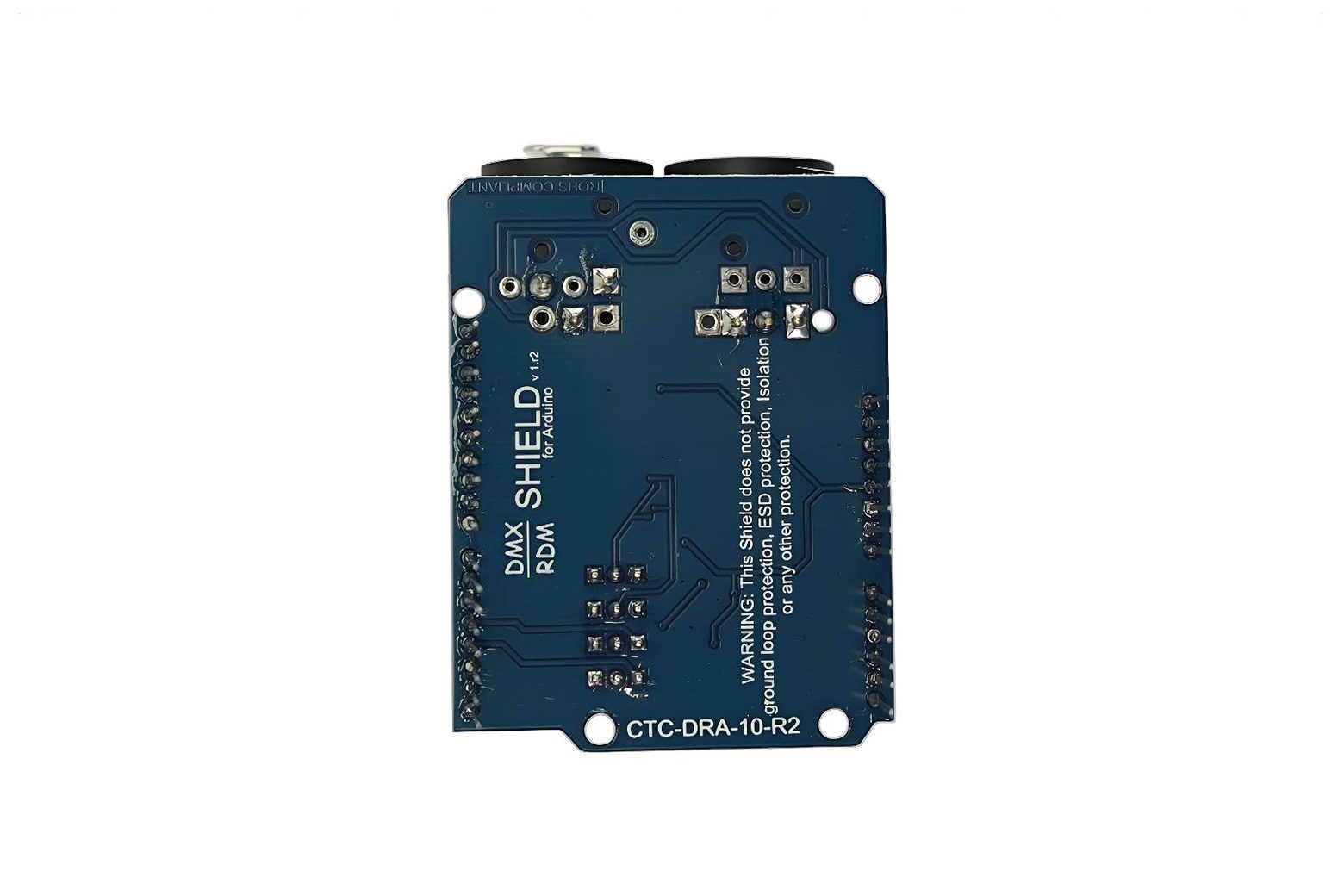

Introduzione Lo scudo DMX Arduino è un componente aggiuntivo (o “scudo”) per Arduino. È un modo semplice per utilizzare Arduino come dispositivo DMX-Master, semplicemente aggiungendo lo schermo DMX sulla parte superiore di Arduino. Questo Arduino DMX / RDM Shield è una soluzione di alta qualità a basso costo che ti consente di connettere le tue opere d’arte guidate da Arduino alle reti DMX512. Lo schermo è popolato con connettori NEUTRIK XLR a 3 pin di alta qualità (1x maschio e 1x femmina). Lo scudo basato su MAX485 può essere utilizzato come DMX Master, Slave e come transponder RDM. Un ID dispositivo RDM univoco verrà distribuito anche a te fuori portata, questo renderà il tuo dispositivo unico al mondo. Le seguenti impostazioni sono configurabili tramite i ponticelli integrati: Invia dati tramite TX o pin digitale 4 Ricevi dati tramite RX o pin digitale 3 Modalità slave hardware o Slave/Master controllato da software tramite pin digitale 2 (richiesto per RDM) Abilita / Disabilita scudo Nel caso in cui lo scudo sia configurato per utilizzare i pin RX e TX, devi disabilitare lo scudo prima di poter caricare il tuo nuovo schizzo sulla scheda Arduino. Questo ponticello consente di disabilitare lo scudo senza scollegarlo dalla scheda Arduino, risparmiando tempo. Specifiche Gestione dispositivo remoto DMX Master DMX Slave Lista di spedizione DMX Shield x1 Documenti Libreria DMX Arduino Playboard – DMX Libreria DMX e pagina wiki (sourceforge) Manuale utente
