Schermo LCD OpenMV Cam – DFR0834

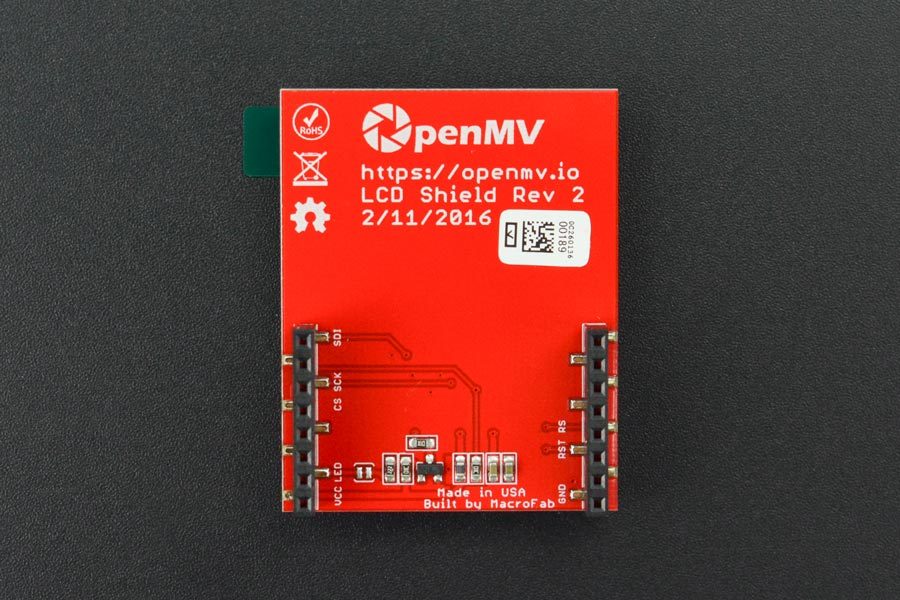

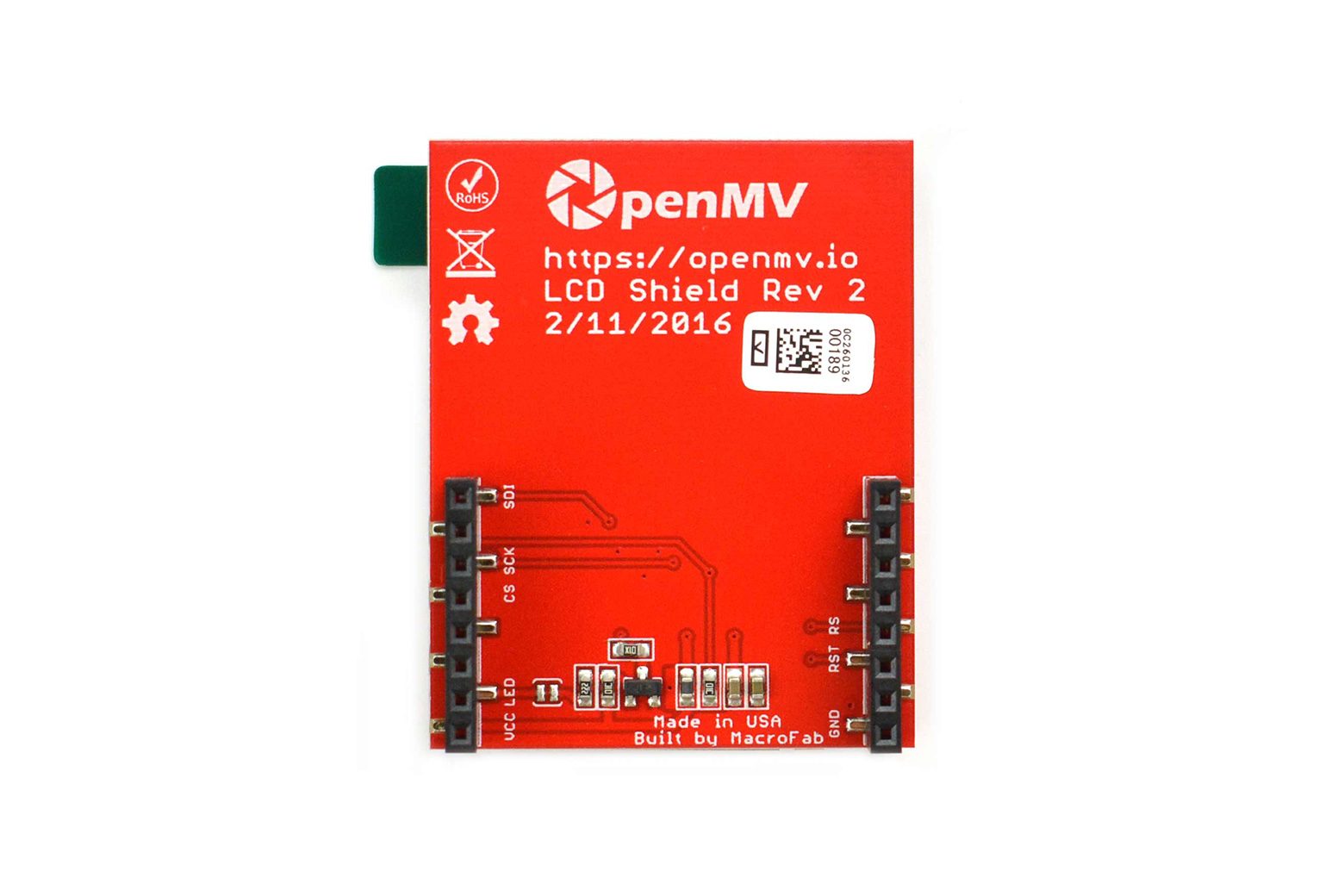

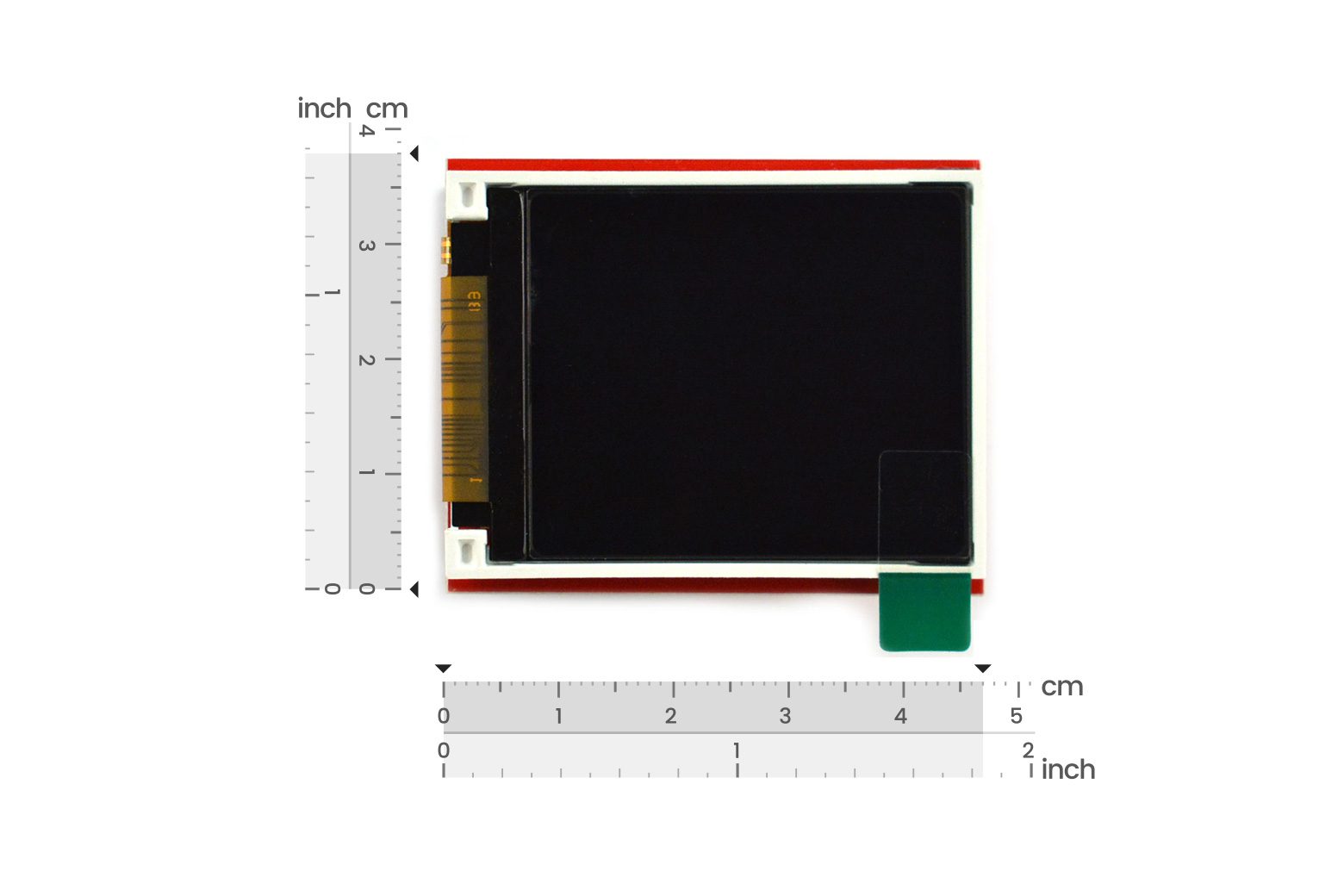

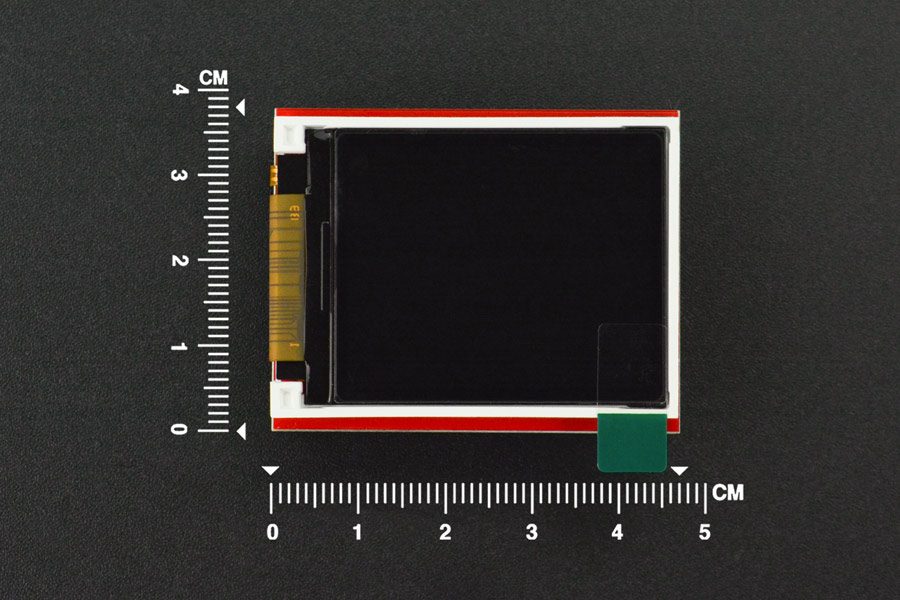

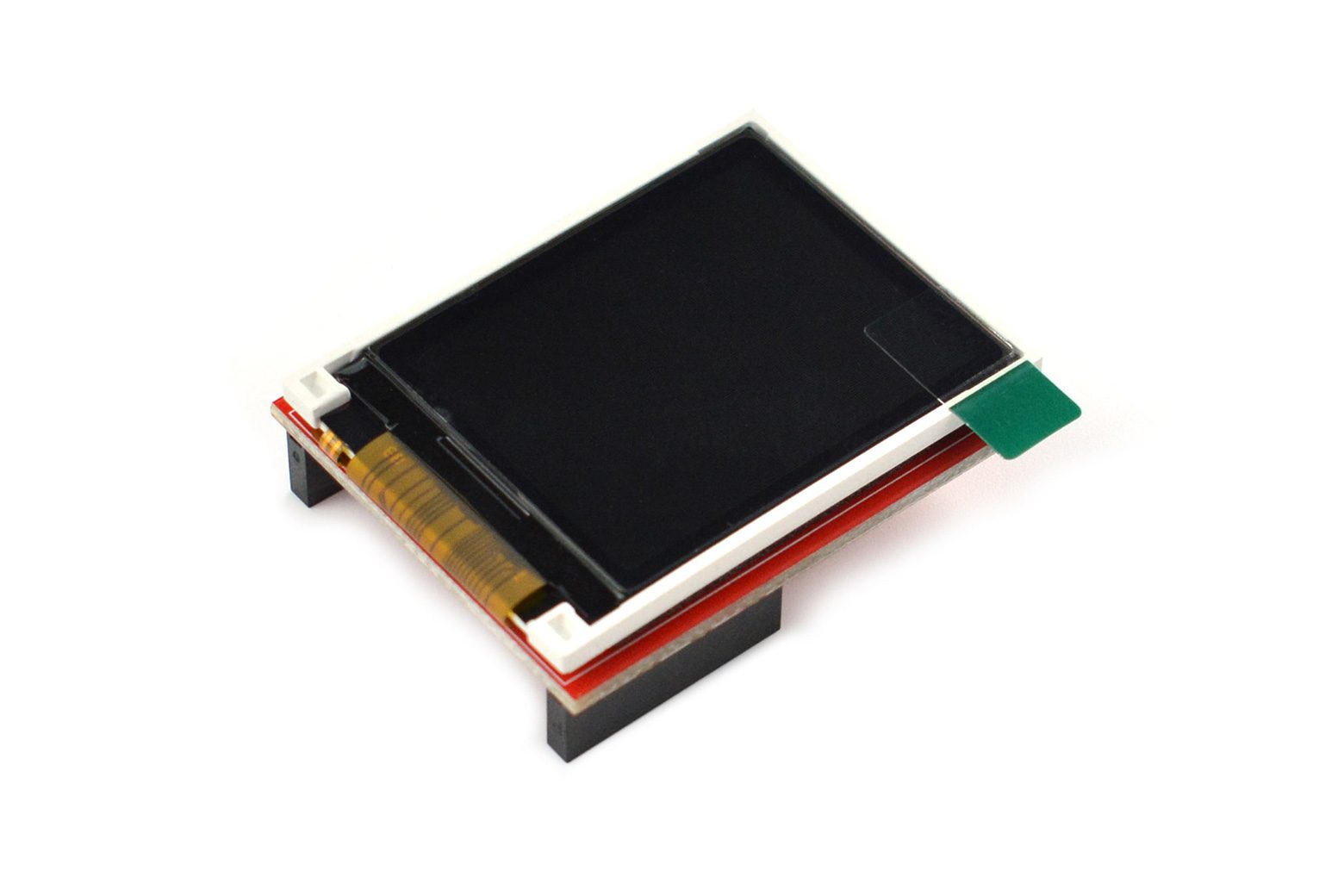

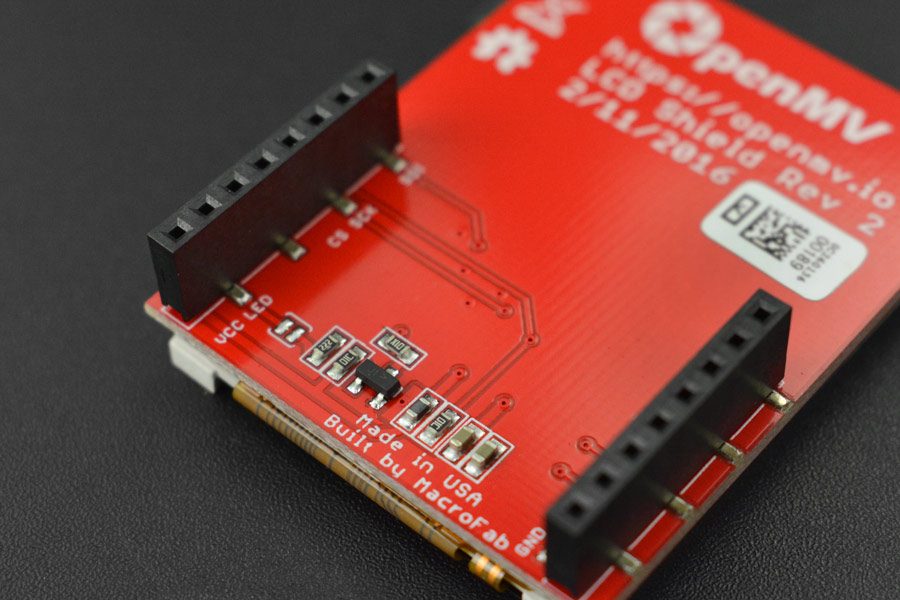

Introduzione La scheda di espansione LCD OpenMV CAM è una scheda di espansione LCD personalizzata per OpenMV CAM. Consente alla tua CAM OpenMV di visualizzare ciò che vede mentre sei in movimento senza collegarsi al computer. La scheda di espansione LCD OpenMV CAM è dotata di un display LCD TFT con luci a colori RGB e retroilluminazione controllabile. Può visualizzare chiaramente l’immagine catturata da OpenMV CAM. I pin funzionano P0 Dati SPI nell’orologio P1 NC P2 SPI. P3 Selezione chip SPI (pull-up 10K) P4 NC P5 NC P6 Controllo LED. 3.3 Ingresso 3,3 V RST NC BOOT NC SYN NC P9 NC P8 RS P7 RESET VIN NC GND GND Specifiche Consumo energetico Retroilluminazione inattiva disattivata: 100 mA con camma) Retroilluminazione inattiva attivata: 30 mA a 3,3 V (130 mA con camma) Retroilluminazione attiva disattivata: 10 mA a 3,3 V (150 mA con videocamera) Retroilluminazione attiva attivata: 40 mA a 3,3 V (180 mA con videocamera) Intervallo di temperatura Conservazione: da -30°C a 80°C Funzionamento: da -20°C a 70°C Tipo di schermo: LCD TFT da 1,8″ Risoluzione orizzontale: 128 pixel (28,03 mm) Passo pixel di 0,18 mm Risoluzione verticale: 160 pixel (35,04 mm) Passo pixel 0,18 mm Colori display: 64K 16 bit RGB565 Peso: 13 g Lunghezza: 48 mm Larghezza: 38 mm Altezza: 13 mm Elenco di spedizione OpenMV Cam Schermo LCD x 1 Documenti Guida per l’utente
