Schermo per display Arduino GIGA – DFR1107

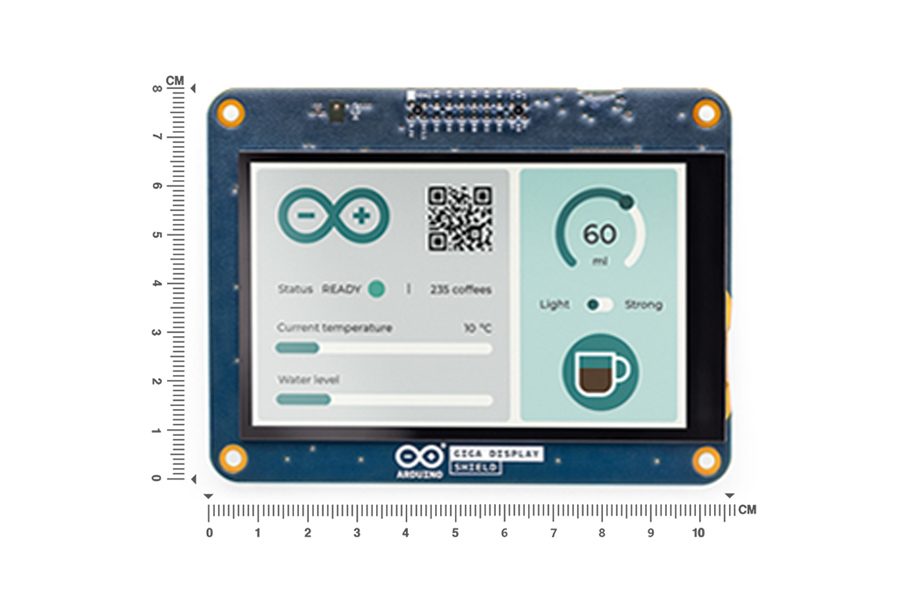

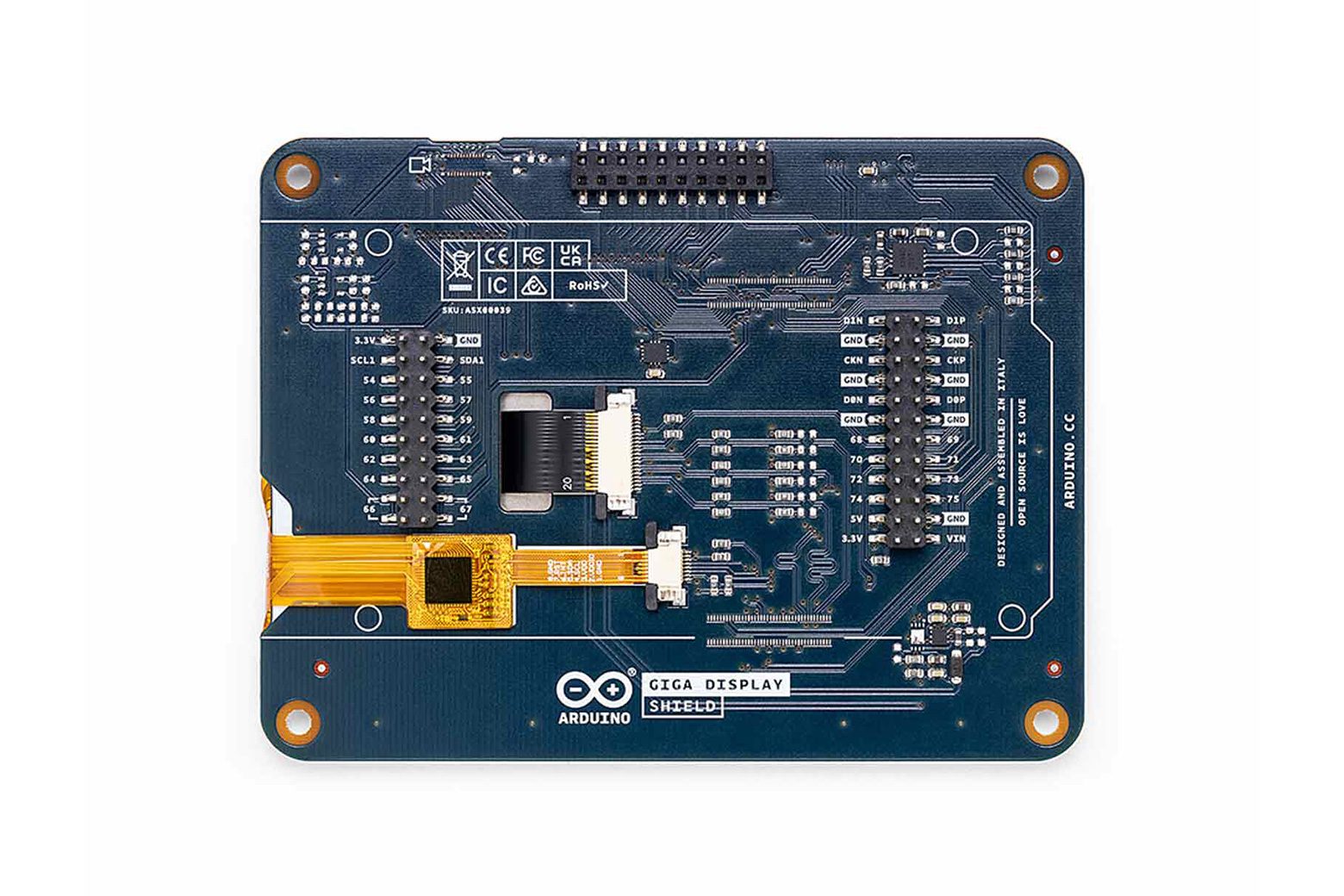

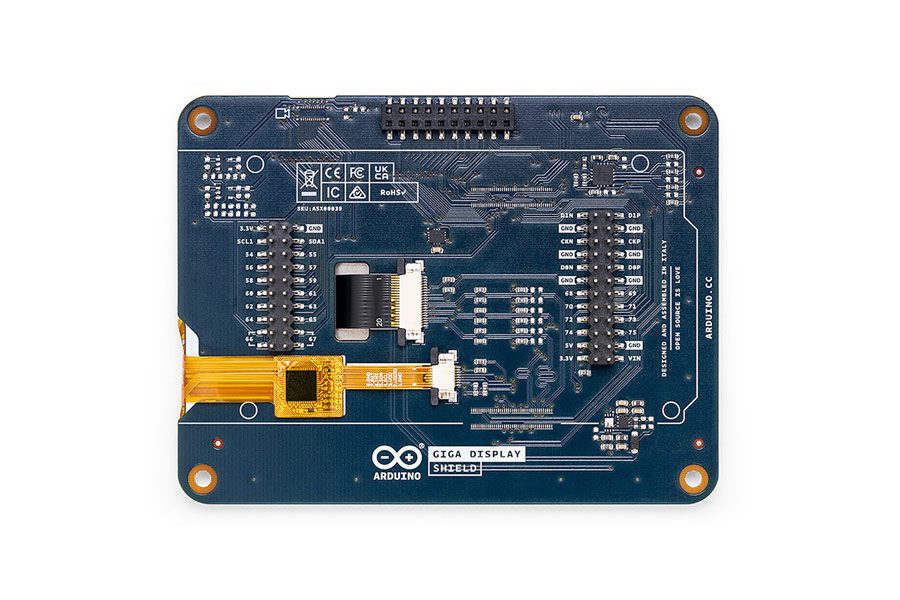

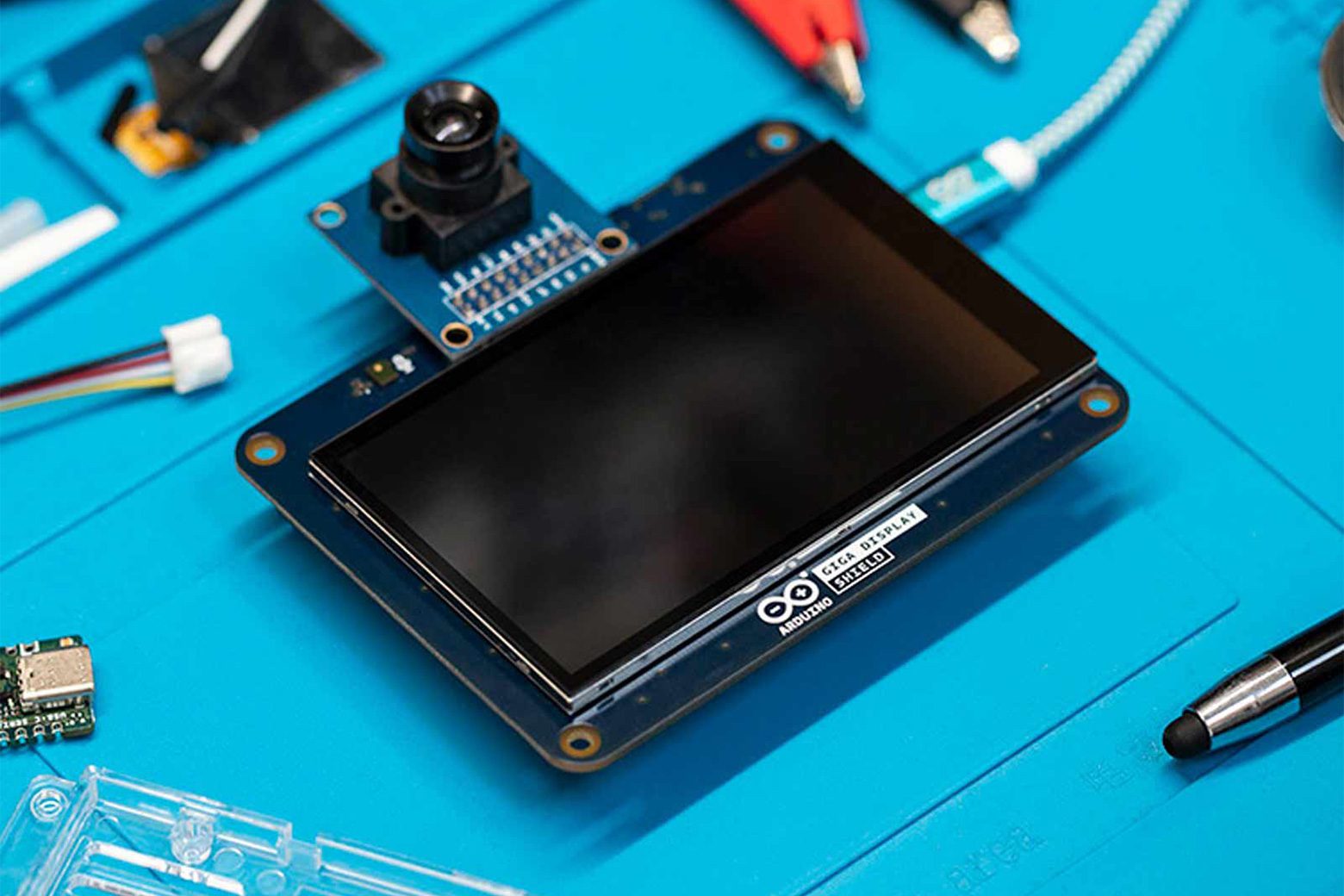

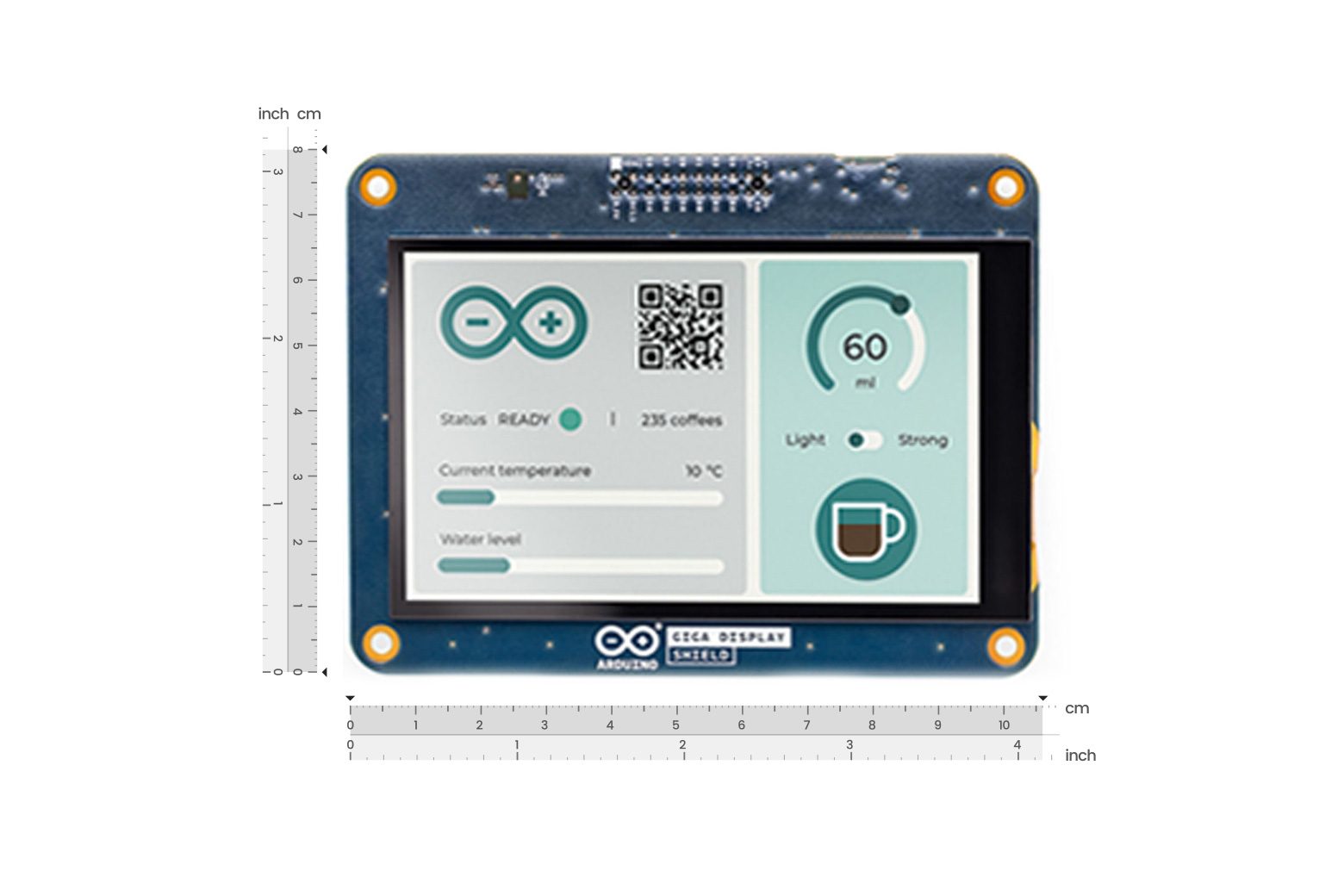

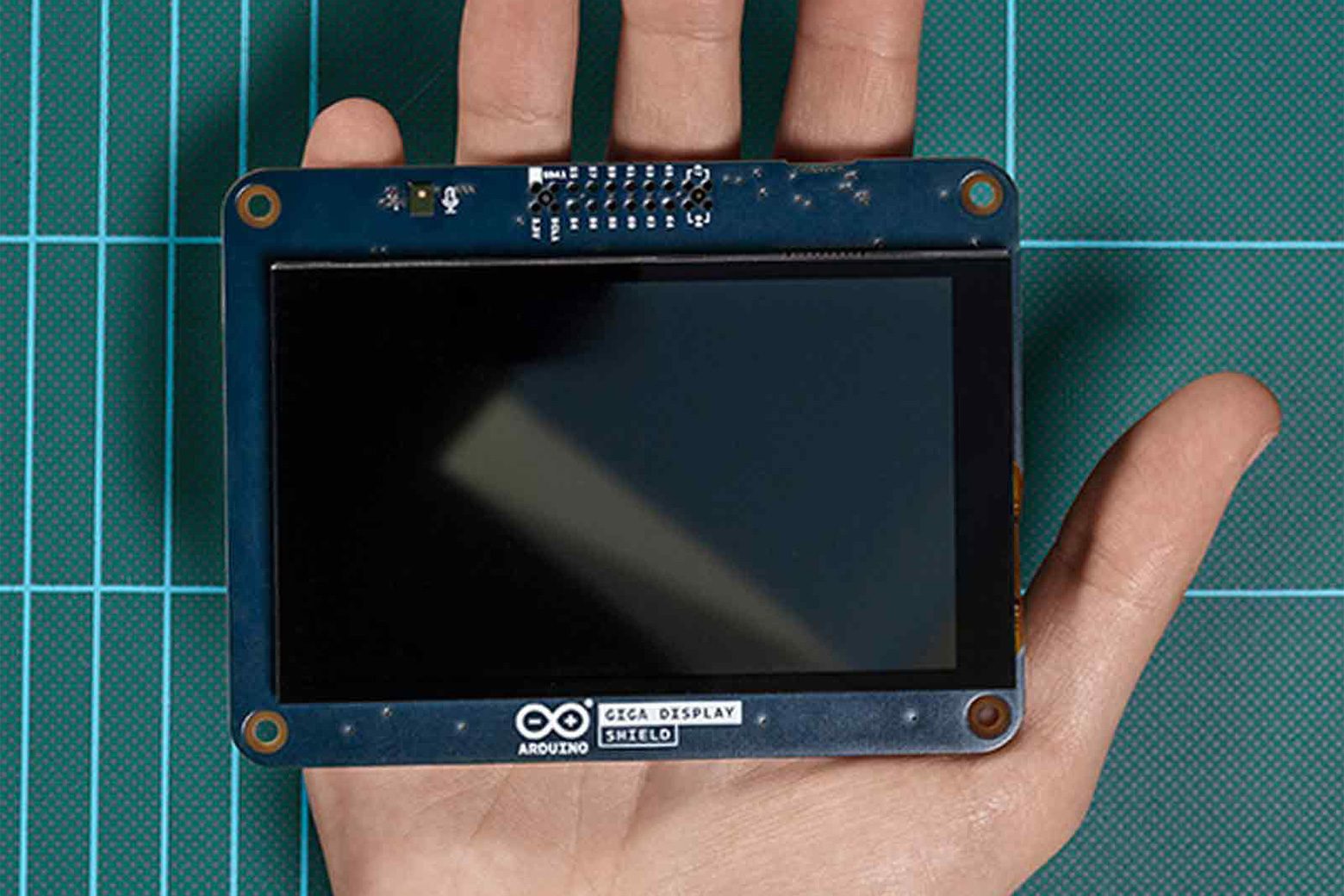

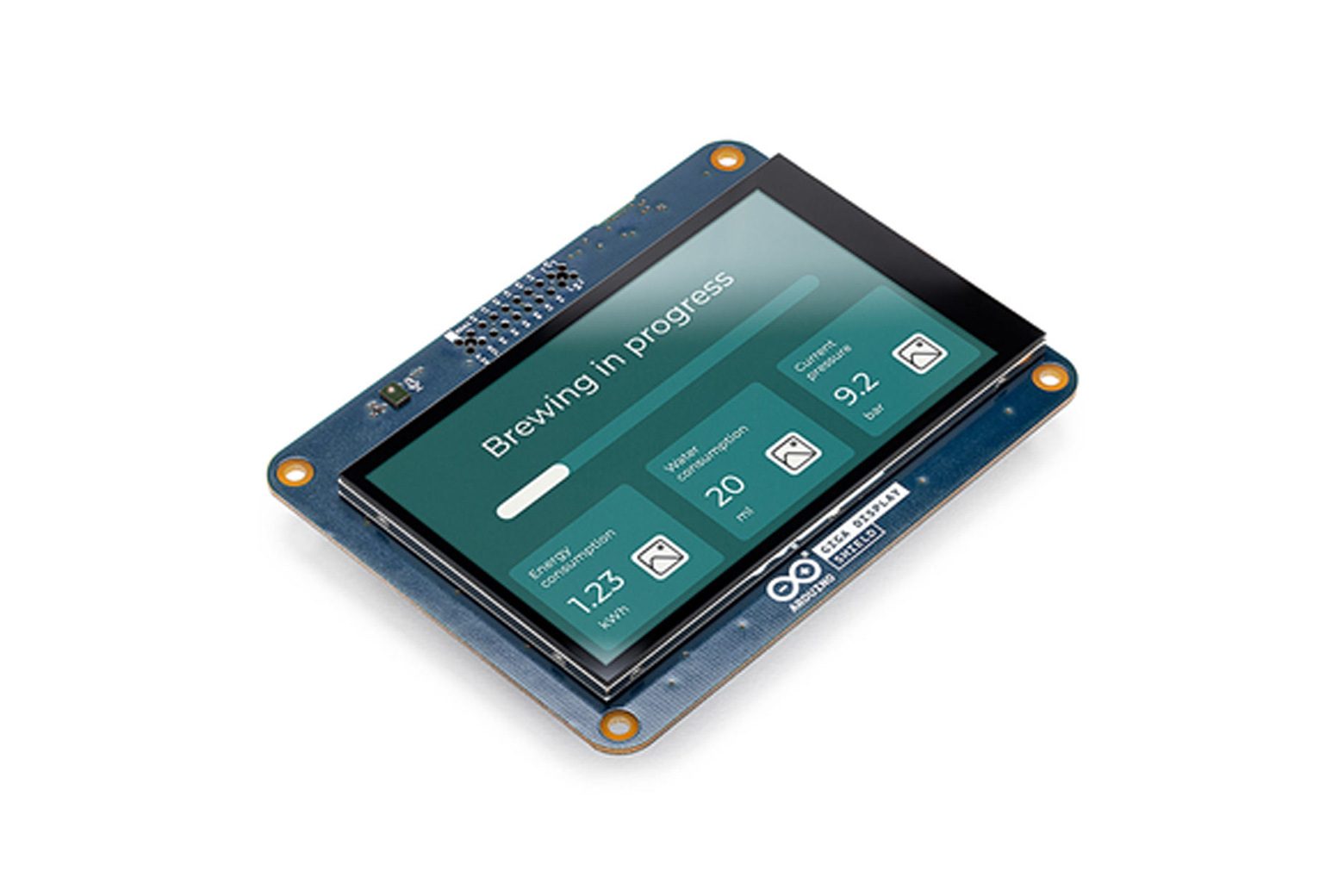

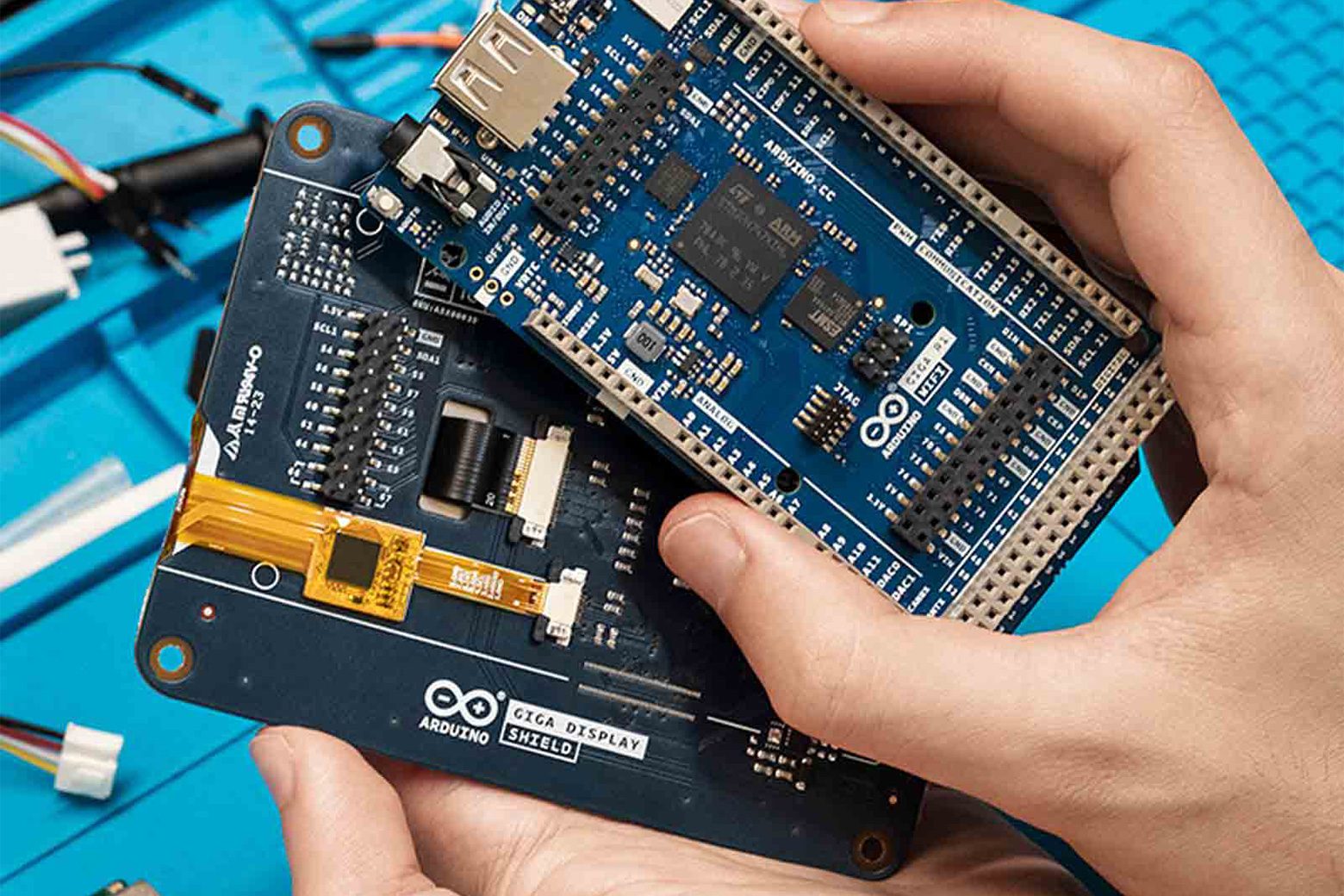

Introduzione Arduino GIGA Display Shield, una soluzione touch screen progettata per implementare facilmente interfacce grafiche nei tuoi progetti. Sfruttando il nuovo connettore pin header al centro della scheda di sviluppo WiFi Arduino GIGA R1, questo scudo offre un’integrazione perfetta e funzionalità avanzate. Con GIGA Display Shield hai accesso a una serie di funzionalità, tra cui un microfono digitale, IMU a 6 assi e connettore Arducam. Queste funzionalità aggiuntive ti consentono di utilizzare appieno gli altri 54 pin disponibili, rendendo incredibilmente conveniente la creazione di dispositivi portatili o dashboard per controllare il tuo progetto. Figura: Panoramica della scheda Arduino GIGA Display Shield Figura: Collegare Arduino GIGA Display Shield e la scheda di sviluppo WiFi Arduino GIGA R1 Figura: Collegare Arduino GIGA Display Shield e Arducam Come collegare GIGA Display Shield a GIGA R1 WiFi? Il GIGA Display Shield si collega tramite i connettori centrali (J5 e J6) al GIGA R1 WiFi. Attacca lo schermo dal basso, lasciando il lato superiore della GIGA R1 WiFi disponibile per ulteriori schermi. Specifiche KD040WVFID026-01-C025A Display TFT da 3,97″ Risoluzione 480×800 16,7 milioni di colori Dimensione pixel 0,108 mm Sensore touch capacitivo Supporto a 5 punti e gesti Retroilluminazione Edge LED BMI270 IMU a 6 assi (accelerometro e giroscopio) Accelerometro a 3 assi a 16 bit con Gamma ±2g/±4g/±8g/±16g Giroscopio a 3 assi con gamma ±125 dps/±250 dps/±500 dps/±1000 dps/±2000 dps SMLP34RGB2W3 Anodo comune LED RGB IS31FL3197-QFLS2-TR Driver con pompa di carica integrata MP34DT06JTR Microfono digitale AOP = 122,5 dbSPL Rapporto segnale-rumore 64 dB Sensibilità omnidirezionale –26 dBFS Sensibilità ± 3 dB Connettore I/O GIGA Connettore fotocamera da 2,54 mm Peso: 0,14 kg Nota: il display Shield GIGA richiede una scheda WiFi GIGA R1 per funzionare Non ha microcontrollore e non può essere programmato in modo indipendente. Elenco di spedizione Arduino GIGA Display Shield ×1 Documenti Scheda tecnica Schemi Applicazioni Distribuzione di interfacce grafiche con funzionalità aggiuntive.
