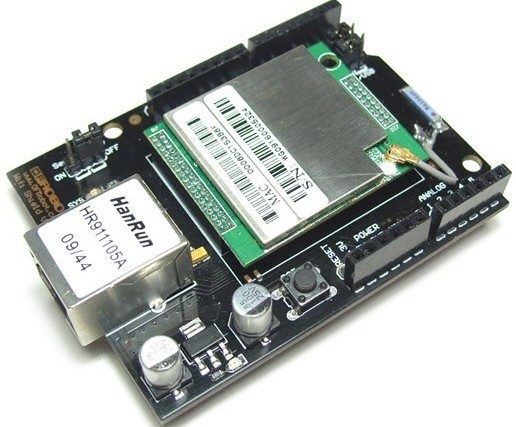

Schermo WIFI per Arduino (802.11 b/g) (fuori produzione) – TEL0019

Introduzione L’unico scudo WiFi 802.11 b/g al mondo. Questa scheda utilizza solo Tx/RX che trasferisce il segnale UART a TCP/IP. Ed è fantastico rendere wireless il progetto Arduino. Con il miglioramento dell’802.11g, la portata massima è di circa 100 metri in ambienti chiusi e 300 metri all’aperto. Caratteristiche Modulo LAN wireless 802.11b/g di tipo autonomo Bridging da Ethernet a wireless: consente al dispositivo di rete cablato di avere un’interfaccia di comunicazione wireless Supporta l’interfaccia seriale per l’applicazione “Da seriale a wireless” Supporta la modalità AP/Stazione/Gateway Velocità dati di 54 Mbps e trasmissione dati effettiva max.20 Mbps Stack di protocolli di rete con funzionalità complete Server Web integrato per la configurazione tramite browser Web standard Specifiche Chip Wi-Fi: WIZ610Wi Standard wireless: IEEE 802.11b; Gamma di frequenza 802.11g: 2,412 GHz ~ 2,462 GHz (Stati Uniti e Canada) 2,412 GHz ~ 2,472 GHz (Europa) 2,412 GHz ~ 2,484 GHz (Giappone) Potenza in uscita: 14 [email protected](1~11Mbps) [email protected](1~54Mbps) Ricezione Sensibilità: 802.11b -65dBm@11Mbps 802.11g -76dBm@54Mbps Velocità dati con fallback automatico 54Mbps, 48Mbps, 36Mbps, 24Mbps, 18Mbps,12Mbps, 9Mbps, 6Mbps, fallback automatico a 5,5Mbps, 2Mbps, 1Mbps 11Mbps, 5,5Mbps, 2Mbps, 1Mbps Portata Fino a 200 m/2 dBi guadagno antenna Tecniche di modulazione 11g: OFDM (64QAM, 16QAM, QPSK, BPSK) 11b: DSSS (CCK, DQPSK, DBPSK) Interfaccia seriale: interfaccia/UART/CMOS (asincrono) segnali di livello 3,3 V, velocità selezionabile tramite software Formati linea seriale: 7 o 8 bit di dati, 1-2 bit di stop Parità:dispari, pari, nessuna Controllo flusso: XON/XOFF (software), CTS/RTS (hardware), nessuna Interfaccia di rete:Interfaccia MII, Wireless 802.11b, 802.11g Protocolli supportati ARP, UDP, TCP, Telnet, ICMP, DHCP, PPPoE, BOOTP, HTTP, SMTP, TFTP Gestione:HTTP / Telnet Sicurezza:WEP 64/128bit, WPA/WPA2 PSK/AES/TKIP, 802.1x(Radius) Consumo energetico: Consumo medio 3,3 V riepilogo (W) 10 Mbps 0,27 A, 0,42 W 100 Mbps 0,119 A, 0,39 W Ambientale: Intervallo operativo, WLAN 0~55°C Intervallo di archiviazione: -20~ 77°C Documenti Scheda tecnica V1.9 Schemi Manuale (Wiki Doc) Problema noto Lo scudo Wifi potrebbe non essere compatibile con alcuni router 802.11n
