Scudo di espansione x400 per Raspberry Pi – DFR0449

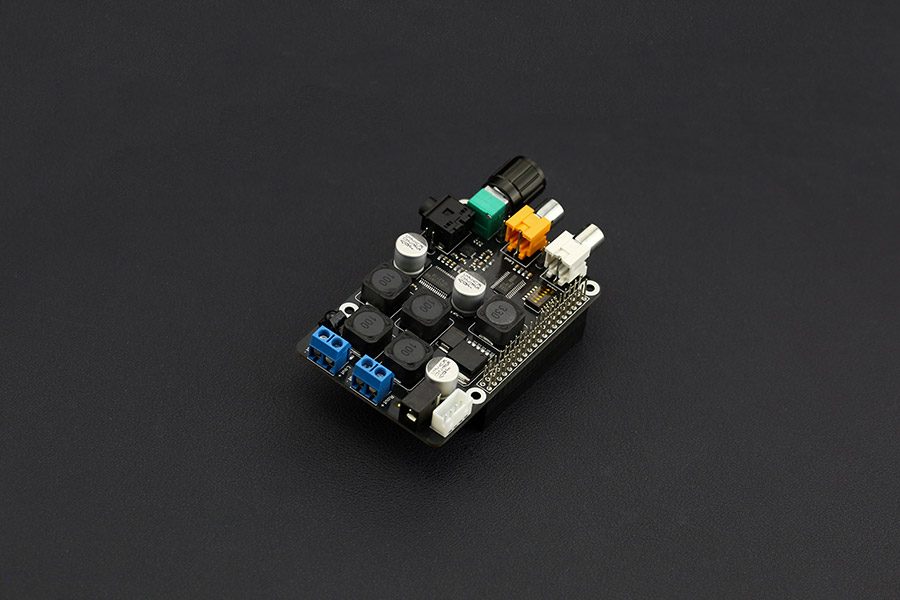

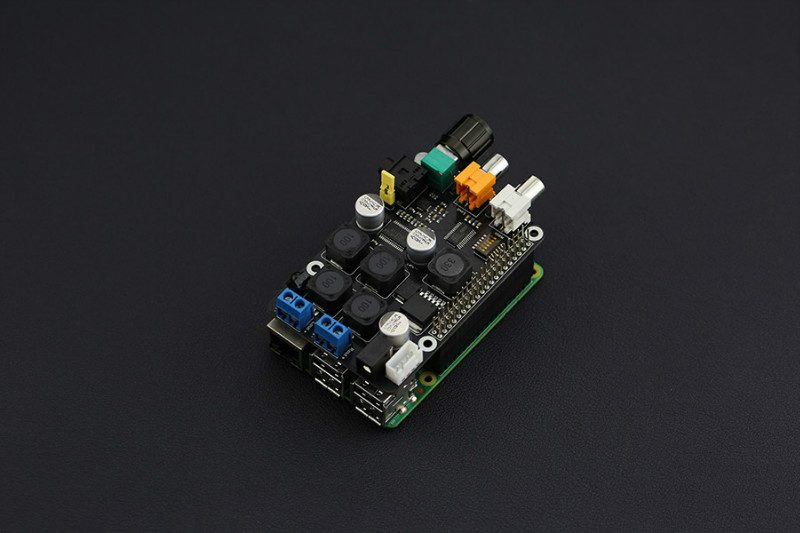

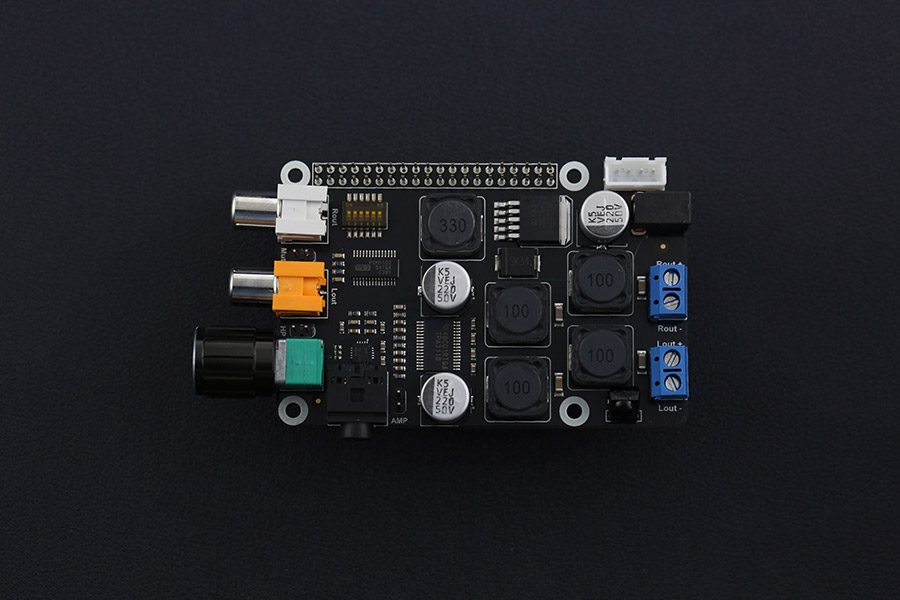

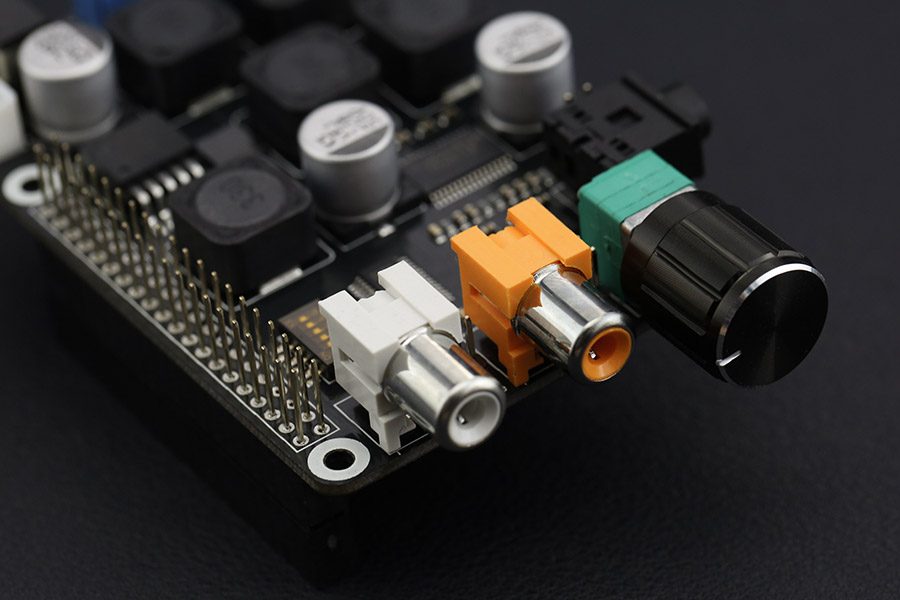

Nota introduttiva: Expansion Shield x400 per Raspberry Pi B+/2B/3B/4B è ora fuori produzione, consigliamo Expansion Shield x600 come sostituto adeguato. Lo scudo di espansione X400 è un cappello audio altamente conveniente che si adatta al GPIO del Raspberry Pi Modello B+, Raspberry Pi 2 Modello B e Raspberry Pi 3 Modello B. Utilizza la soluzione audio con interfaccia i2S e supporta suono di alta qualità a 24 bit/192 KHz. È compatibile con altre apparecchiature audio tramite presa lotus RCA. Include un amplificatore per cuffie integrato ad alta fedeltà, dove è possibile collegare direttamente un jack audio da 3,5 mm. Lo scudo ha due porte di uscita dell’amplificatore digitale, è possibile collegare direttamente fino a 2 altoparlanti da 30 W. Usa questo cappello per trasformare il tuo Raspberry Pi in un lettore audio lossless o in una radio di rete. Ti consigliamo di utilizzare un’immagine del sistema operativo come Volumio, RuneAudio, PiMusicBox ecc. Nota: Raspberry Pi non è incluso nella confezione. Specifiche Voltaggio in ingresso Da 6 V a 24 V CC convertito in 5 V, 3 A tramite convertitore CC/CC step-down per alimentare l’audio Full-HD Raspberry Pi Audio fino alla riproduzione a 24 bit/192 kHz Audio leader della categoria; SNR da 112 dB e THD dello 0,0019% DAC audiofilo TI Burr Brown a 32 bit/384 kHz (TI PCM5122) Utilizza i segnali audio digitali I2S per ridurre il carico della CPU su soluzioni audio USB Controllo del volume hardware integrato: il mute può essere abilitato/disabilitato tramite ponticello Amplificatore per cuffie audio di alta qualità integrato (TI TPA6133A) L’AMP per auricolari può essere abilitato/disabilitato tramite ponticello Costruito in alta qualità Amplificatore audio ste Basetta a 40 pin dell’R-Pi per supportare le schede di espansione esistenti Adatto per Raspberry Pi Modello B+, 2 Modello B e 3 Modello B Dimensioni 85 x 56 mm (stesso ingombro del Raspberry Pi) Elenco di spedizione Scheda di espansione X400 x1 Distanziatori in nylon (M3 x 20 mm) x4 Viti in nylon (M3 x 6 mm) x8 Cavi ponticello x2 Documenti Download driver e manuale utente
