Scudo di movimento Arduino 9 assi – DFR0407

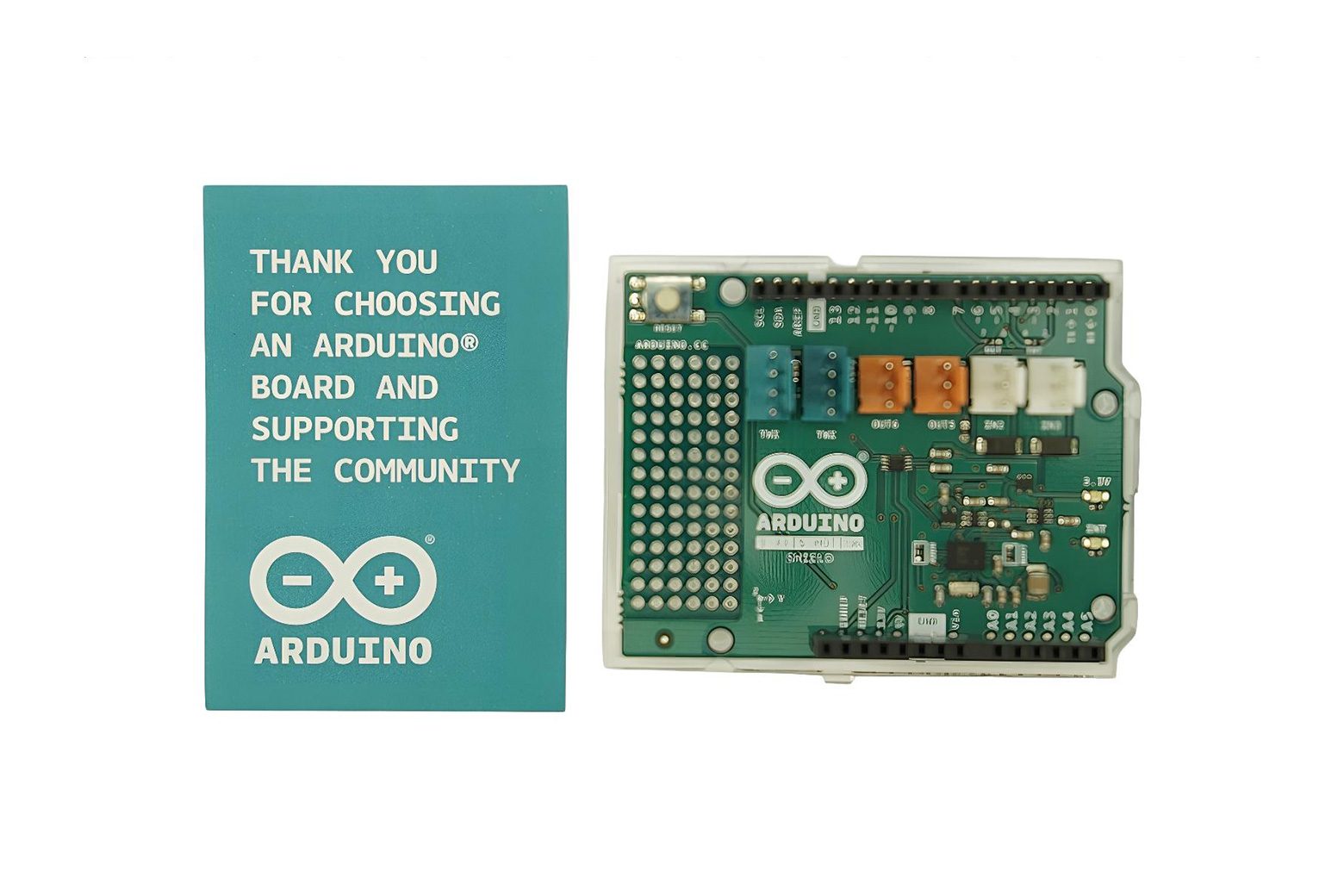

Introduzione Arduino 9 Axes Motion Shield si basa sul sensore di orientamento assoluto BNO055 di Bosch Sensortec GmbH. Il BNO055 è un System in Package (SiP), che integra un accelerometro triassiale a 14 bit, un giroscopio triassiale a 16 bit con una gamma di ±2000 gradi al secondo, un sensore geomagnetico triassiale e un microcontrollore a 32 bit che esegue il software BSX3.0 FusionLib. Il sensore presenta dati tridimensionali di accelerazione, velocità di imbardata e intensità del campo magnetico ciascuno su 3 assi perpendicolari. Fornisce inoltre segnali di fusione dei sensori come Quaternione Angoli di Eulero Vettore di rotazione Accelerazione lineare Vettore di gravità Inoltre, incorpora un motore di interruzione intelligente, che consente di attivare interruzioni in base al riconoscimento di movimento lento o assente, qualsiasi rilevamento di movimento (pendenza) rilevamento ad alta gravità. Lo scudo è compatibile con TinkerKit, il che significa che puoi creare rapidamente progetti collegando i moduli TinkerKit alla scheda. Specifiche Tensione operativa: 5 V e 3,3 V Consumo energetico: 50 mW Peso: 32 g Elenco di spedizione Arduino 9 Axes Motion Shield x1 Documenti Pagina prodotto Arduino Pagina Arduino 9 Axes Motion Shield LABS Pagina EAGLE file: arduino_9AxesShield-reference-design.zip Schema: arduino_9AxesShield-schematic.pdf
