Scudo di prototipazione per Raspberry Pi(fuori produzione) – DFR0384

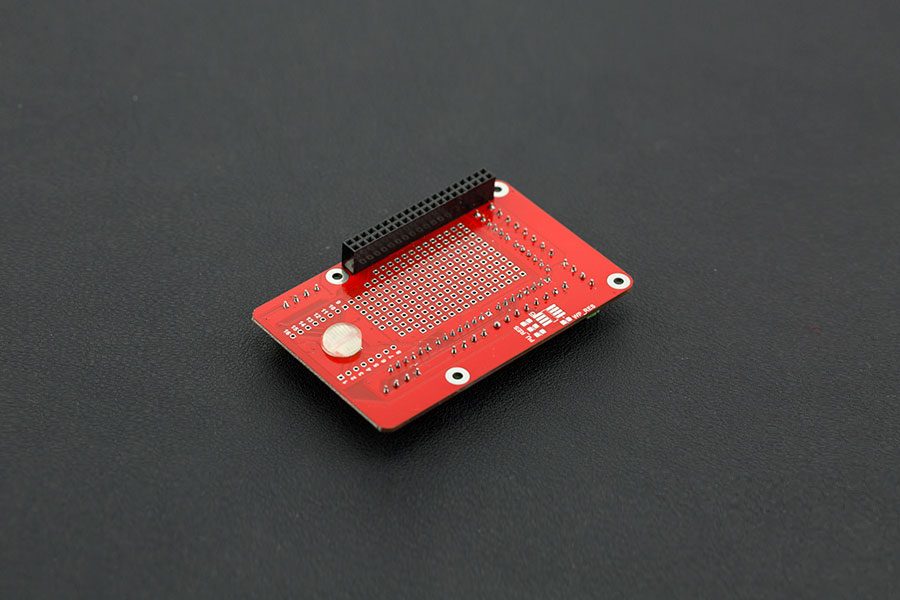

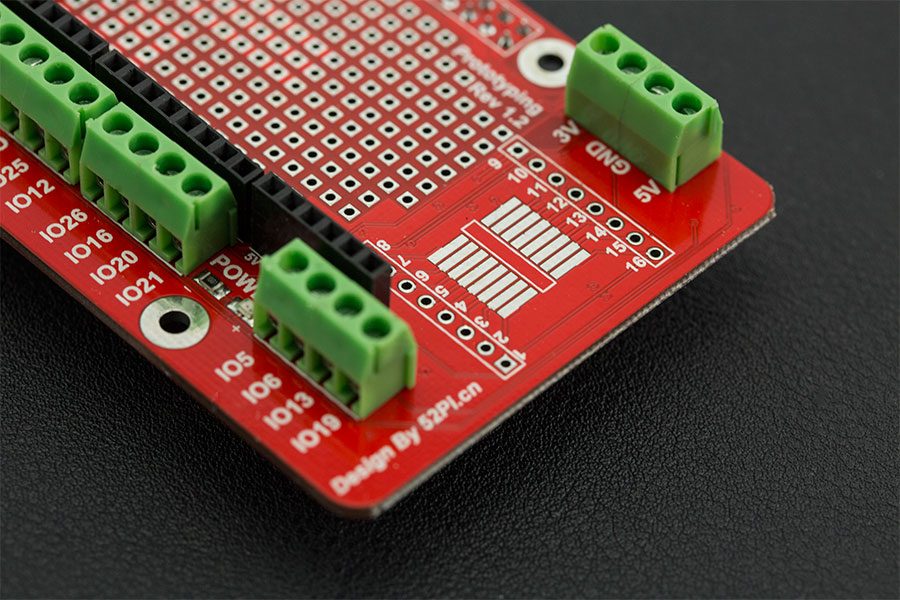

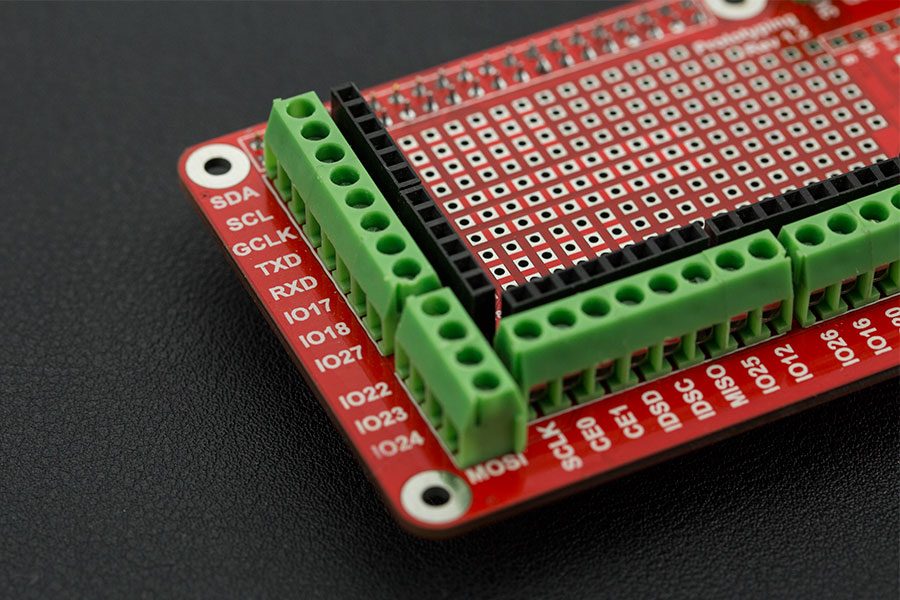

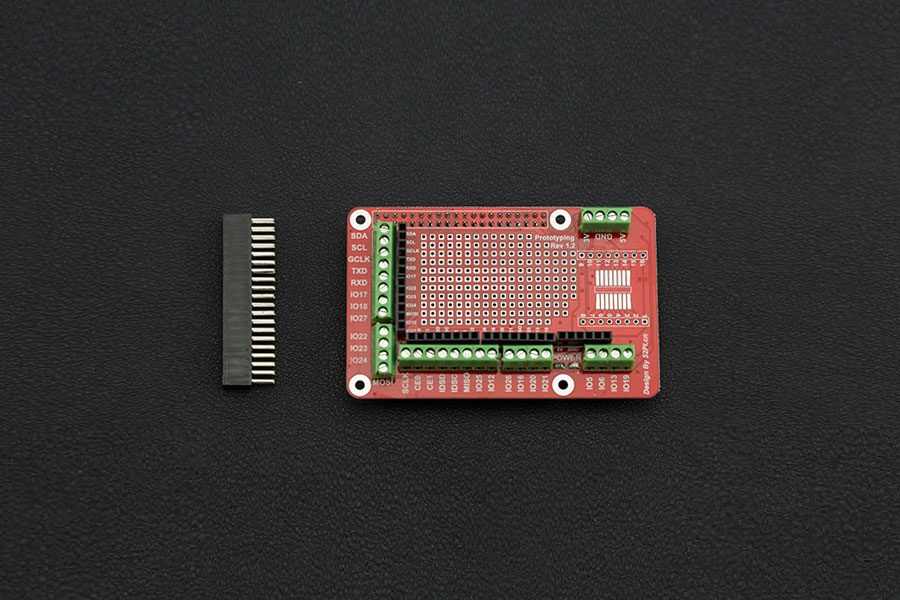

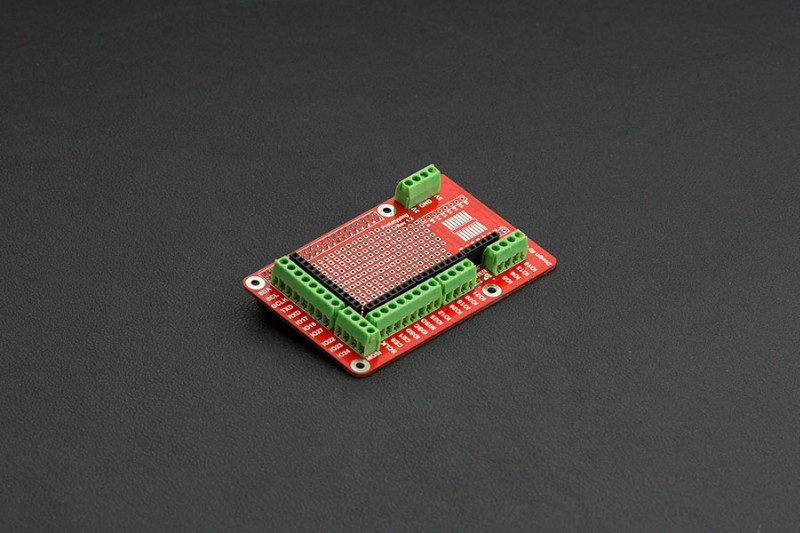

Introduzione Questo scudo di prototipazione Raspberry Pi è compatibile con i modelli B+, 2B e il più recente 3B. Si impila sopra il tuo Pi ed è facilmente rimovibile. La scheda utilizza doppi connettori sul lato inferiore per connettersi ai connettori GPIO del Pi. La scheda stessa è un’ampia area di prototipazione, metà della quale è in stile breadboard (con binari orizzontali e verticali) e metà è in stile perfboard (con pad in rame) pronta per essere popolata con chip DIP e componenti a foro passante per una soluzione più permanente rispetto a una breadboard. C’è anche uno slot disponibile per 1 chip SOIC SMD. Intorno ai bordi sono presenti connettori femmina e morsettiere a vite da 3,5 mm per pin di breakout, che semplificano il collegamento temporaneo di cavi e LED. C’è anche una morsettiera a 4 blocchi. A causa del profilo più alto del Pi 2, sono incluse alcune estensioni dell’intestazione in modo che le porte USB del Pi non ostruiscano lo schermo quando posizionate sopra. Nota: Raspberry Pi e Shield non possono essere alimentati contemporaneamente. Caratteristiche Una grande area di prototipazione, metà della quale è in stile “breadboard” e metà è in stile “perfboard” in modo da poter collegare chip DIP, sensori e simili. Lungo i bordi dell’area di prototipazione, tutti i pin GPIO/I2C/SPI e di alimentazione sono suddivisi in fili da 0,1 pollici in modo da poterli collegare facilmente. Ai bordi dell’area di prototipazione, tutti i pin di breakout sono anche collegati a morsetti a vite da 3,5 mm etichettati. Ciò semplifica il cablaggio semipermanente di sensori, LED, ecc. È inoltre presente una morsettiera a 4 blocchi suddivisa in Pad da 0,1″ per cablaggio generale non GPIO. Un’area di breakout chip a montaggio superficiale SOIC e TSSOP, per quei chip che non sono disponibili in formato DIP. Chip EEPROM compatibile: AT24C08BN-SP25-T Indicatore LED POWER Elenco di spedizione Scudo di prototipazione per Raspberry Pi x1
