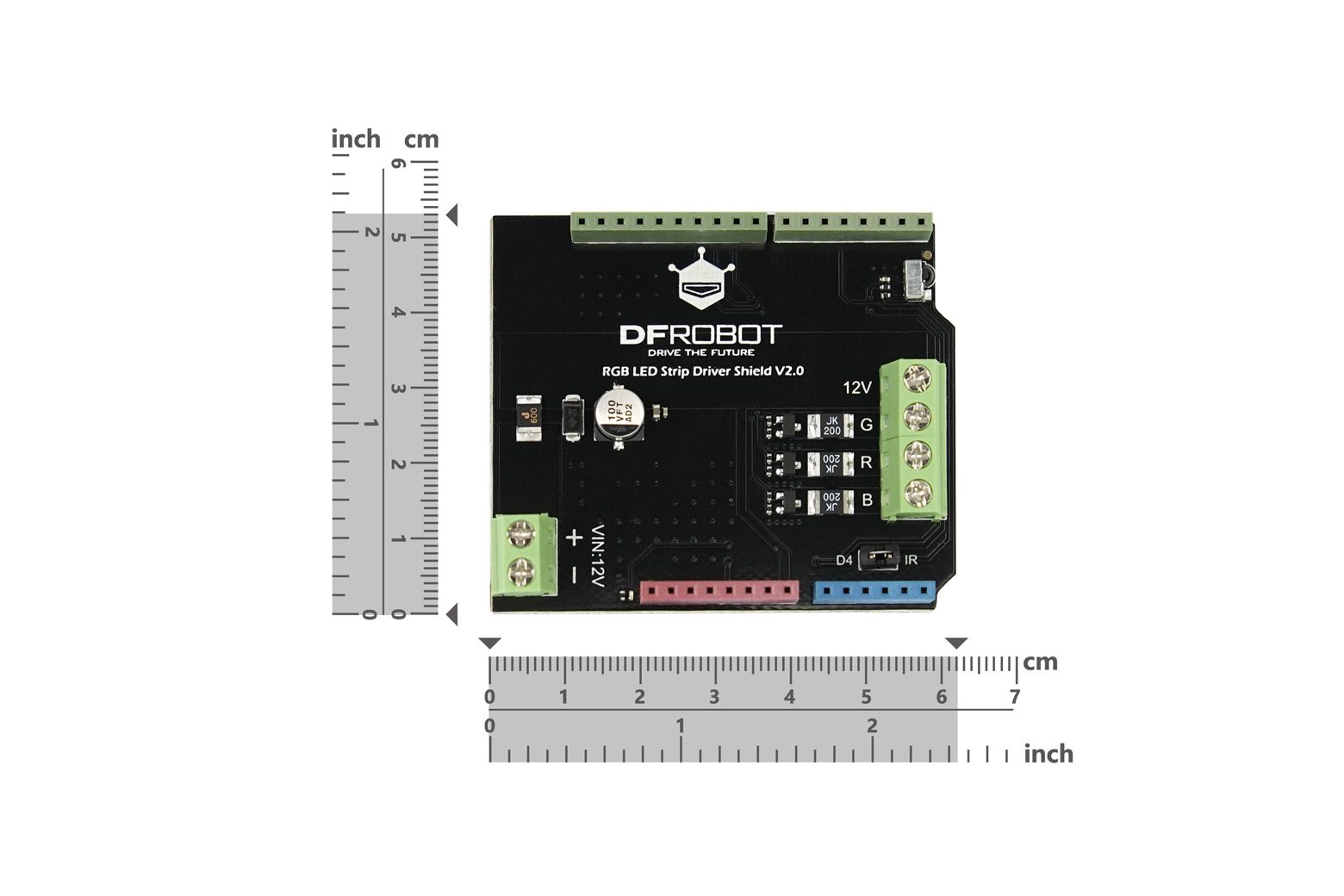

Scudo driver striscia LED RGB v2.0 – DFR0274

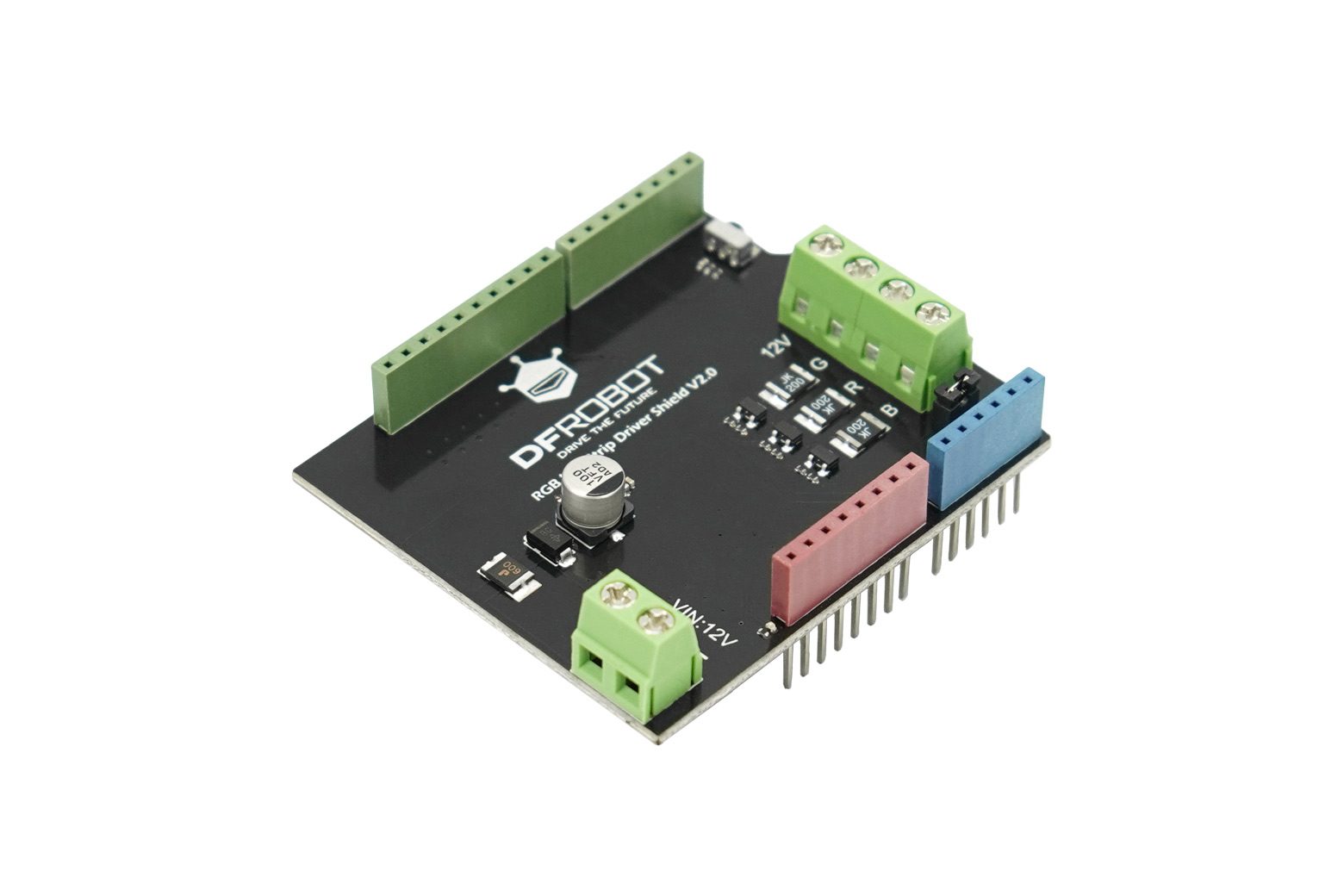

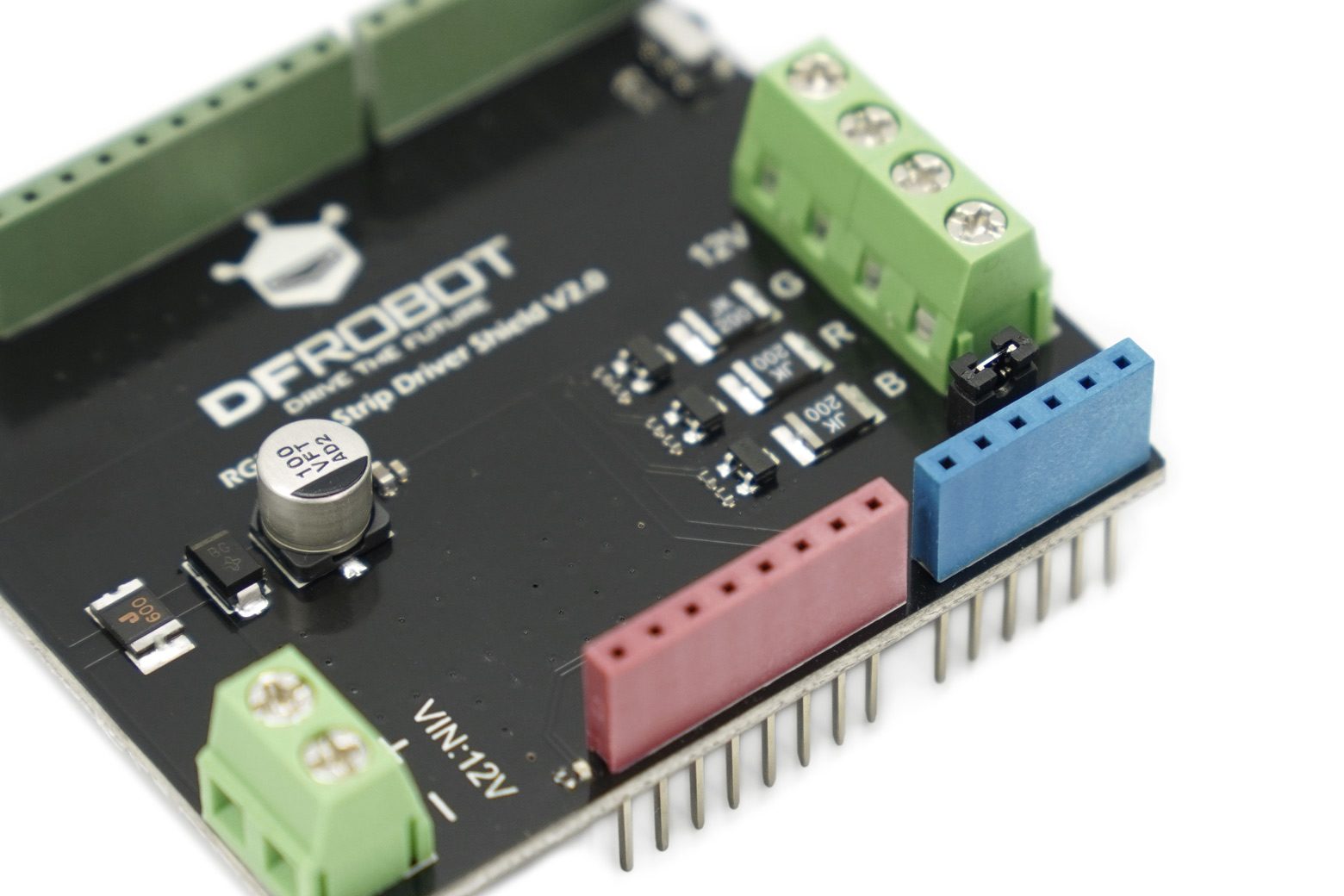

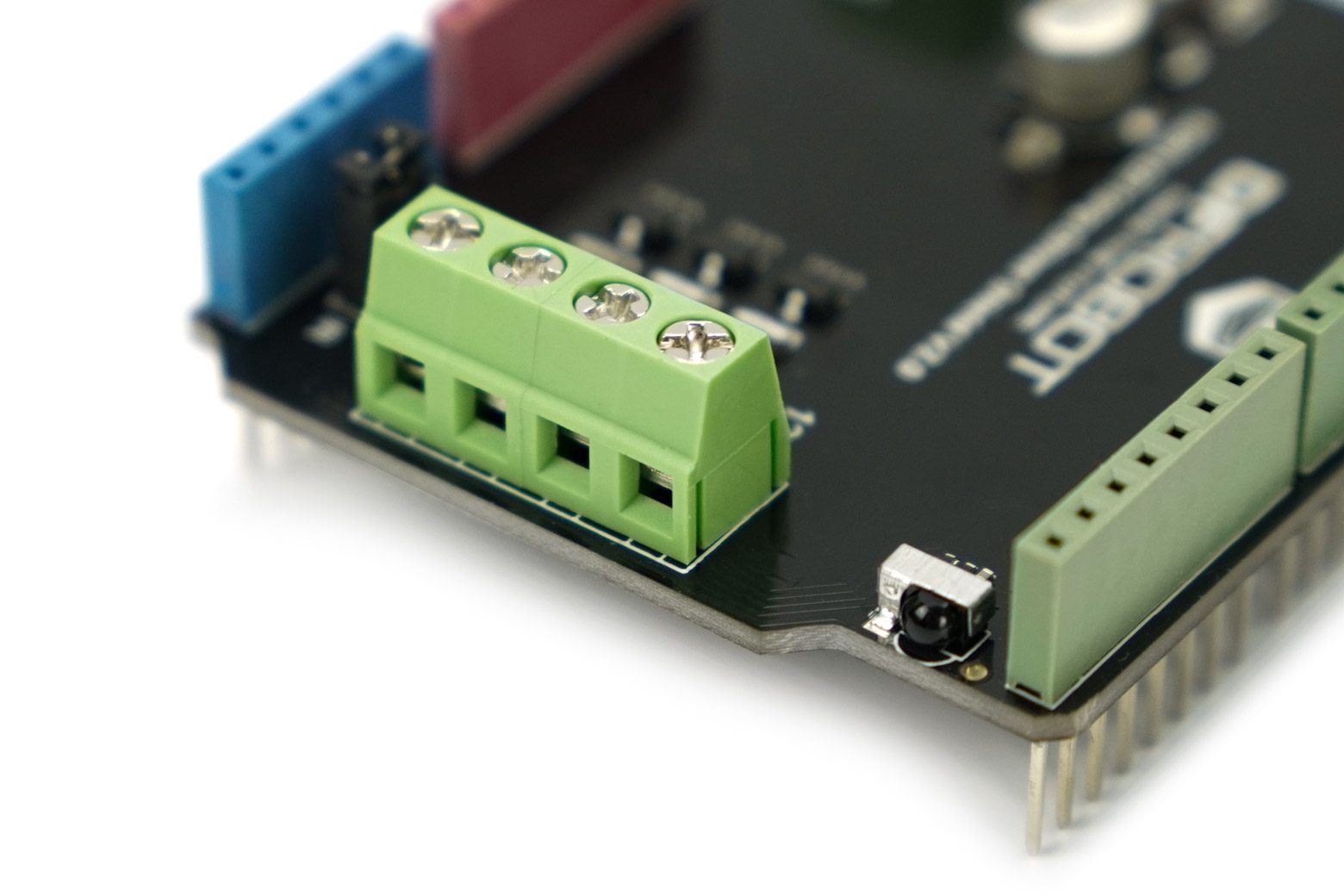

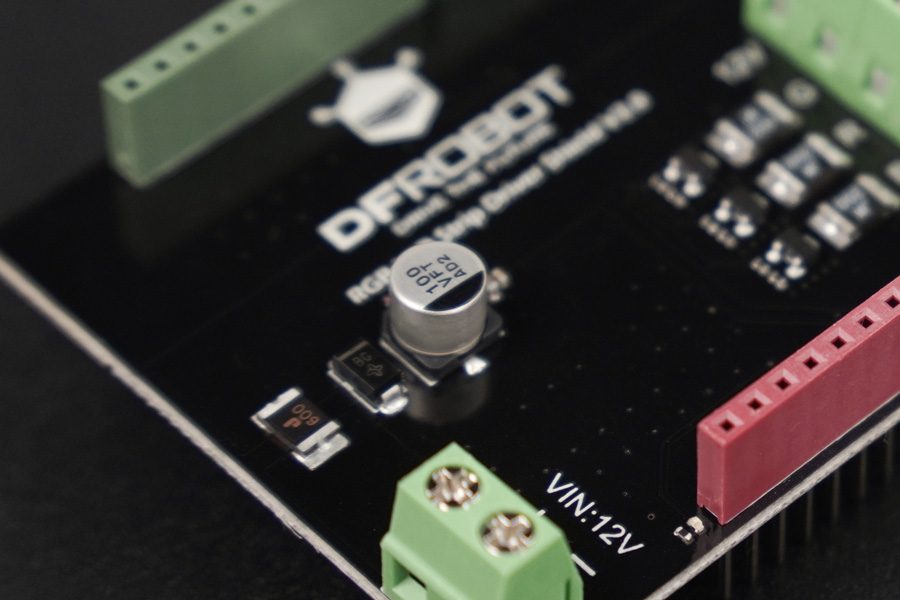

Introduzione Per soddisfare le esigenze degli appassionati di Arduino per l’uso di strisce luminose a LED, DFRobot ha introdotto appositamente una scheda driver per strisce LED dedicata. Questa scheda driver non solo supera efficacemente la discrepanza tra la tensione di uscita della porta IO di Arduino e la tensione di lavoro della striscia LED, ma fornisce anche un’esperienza di cablaggio e programmazione estremamente facile da utilizzare, rendendola la prima scelta per realizzare dispositivi luminosi interattivi. Come driver per strisce LED compatibile con Arduino, questa scheda di espansione ha le seguenti caratteristiche: La scheda di espansione utilizza tre tubi MOS di alta qualità, ognuno dei quali può pilotare separatamente una striscia LED da 12 V/2 A. Quando l’alimentazione esterna è 12 V, la scheda di espansione può anche fornire un’alimentazione stabile da 5 V per i dispositivi Arduino per garantire il normale funzionamento. La scheda di espansione è dotata di un sensore ricevitore a infrarossi, così puoi controllare comodamente il tuo lavoro tramite segnali a infrarossi e sperimentare un divertimento più interattivo. Inoltre, la scheda di espansione utilizza anche connettori a gamba lunga, compatibili con la maggior parte delle interfacce Arduino standard, riducendo efficacemente la possibilità di scarso contatto e corrosione dei pin e aumentando la durata del dispositivo. La scheda di espansione occupa solo tre interfacce PWM (9, 10 e 11) e un’interfaccia digitale (4), che vengono utilizzate rispettivamente per controllare il colore della striscia luminosa RGB e ricevere segnali del telecomando a infrarossi. L’interfaccia utilizza l’ottimizzazione per garantire l’efficienza operativa della scheda di espansione. Per proteggere la striscia luminosa a LED e il dispositivo Arduino, sulla scheda di espansione è appositamente progettato un fusibile che può limitare la corrente massima del dispositivo e impedire efficacemente che il dispositivo venga danneggiato da sovraccarico. Il dispositivo è di facile accesso ed è possibile accedere all’alimentatore esterno da 12 V tramite l’interfaccia della morsettiera, che è conveniente per l’implementazione e l’utilizzo del dispositivo. Richiesta di aggiornamento: la scheda di espansione del driver della striscia LED RGB è stata aggiornata, la nuova versione ha un design del circuito più stabile e l’interfaccia di connessione rapida originale è stata ottimizzata su una morsettiera, rendendola più comoda per l’implementazione e l’utilizzo del dispositivo. Installazione interattiva “Half Naked” realizzata con striscia LED RGB e Driver Shield, immagine per gentile concessione di Lei Ye Uno sguardo all’installazione interattiva “Half Naked”, immagine per gentile concessione di Lei Ye Compatibilità Arduino UNO R2/R3 Arduino Mega 1280/2560 Nota: il prodotto è stato aggiornato alla versione 2.0, con i seguenti miglioramenti chiave: 1. Design ottimizzato del fusibile per evitare cortocircuiti con la porta USB. 2. Interfaccia di alimentazione aggiornata: DC2.1 sostituito con morsettiere universali per una maggiore compatibilità. Specifiche Compatibile con Arduino Uno, Mega, Romeo, ecc. Compatibile con strisce LED RGB da 12 V (anodo comune) Potenza di lavoro consigliata: 72 W (2 A per via) Capacità di guida limitata: Striscia LED RGB da 5 metri con luminosità massima Supporta telecomando IR Pin di guida striscia LED RGB: D9 -> Uscita blu D10 -> Uscita rossa D11 -> Uscita verde Ricevitore IR D4 -> Pin ricevitore IR Elenco spedizioni Driver striscia LED RGB Sheild x1 Documenti Wiki Schema Wiki-Vecchia versione Schema-Vecchia versione Progetti CONTROLADOR DE TIRAS LED´S RGB, Ideale per la decorazione di un ambiente
