Scudo motore Arduino R3 – DFR0406

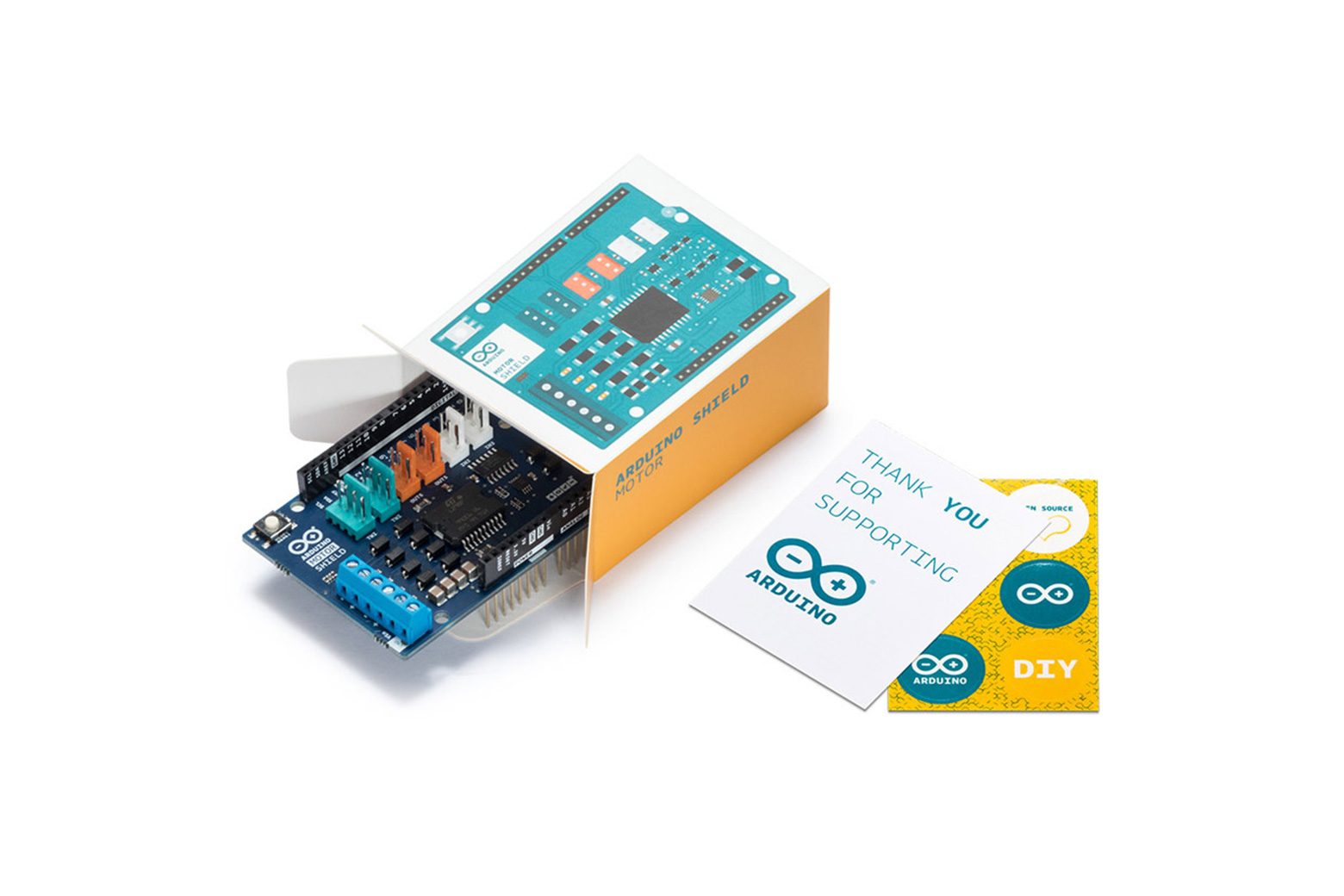

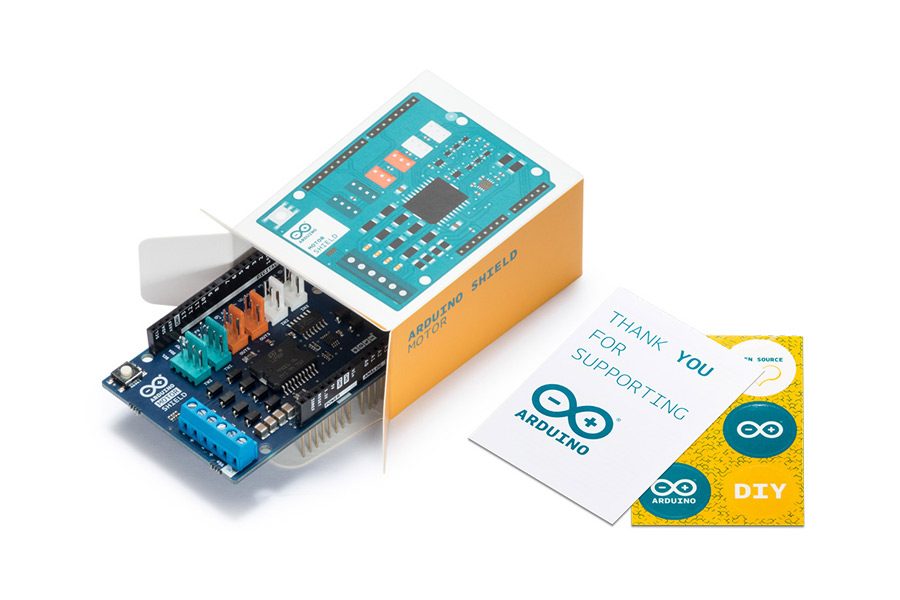

Introduzione Arduino Motor Shield è basato su L298 (un doppio driver a ponte intero progettato per pilotare carichi induttivi come relè, solenoidi, motori CC e motori passo-passo). Ti aiuta a pilotare due motori DC con la scheda Arduino e a controllare la velocità e la direzione dei due motori in modo indipendente. È inoltre possibile misurare rispettivamente l’assorbimento di corrente di due motori. Lo scudo è compatibile con TinkerKit, quindi è comodo e veloce collegare i moduli TinkerKit alla scheda per creare progetti. Specifiche Tensione di funzionamento: da 5 V a 12 V Controller motore: L298P, aziona 2 motori CC o 1 motore passo-passo Corrente massima: 2 A per canale o 4 A max (con alimentatore esterno) Rilevamento corrente: 1,65 V/A Funzione di arresto e freno a corsa libera Elenco spedizioni Arduino Motor Shield x1 Documenti Pagina del prodotto Arduino Pagina Arduino Proto Shields LABS Forum Arduino Motor Shield File EAGLE: arduino_MotorShield_Rev3-reference-design.zip Schema: arduino_MotorShield_Rev3-schematic.pdf
