Scudo per driver motore DC quad per Arduino – DRI0039

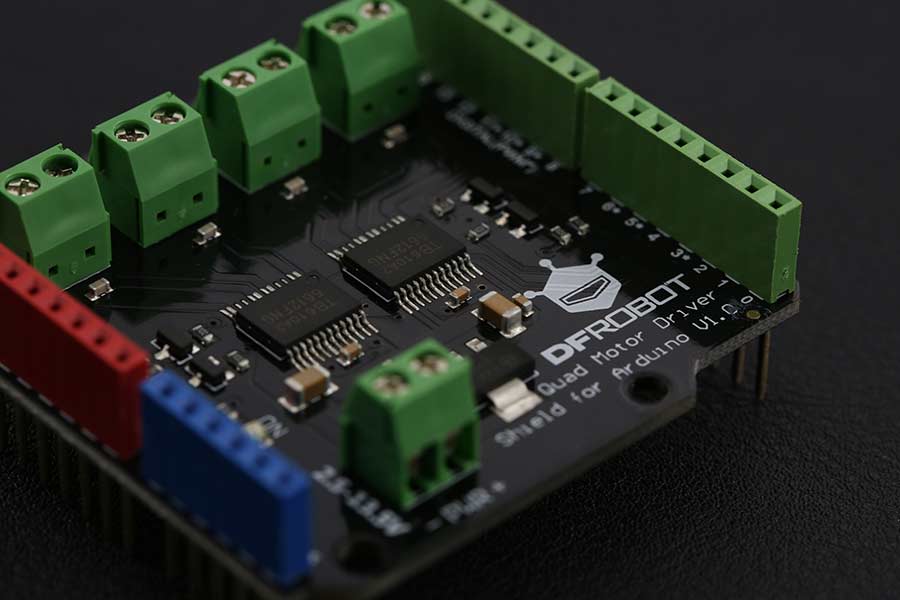

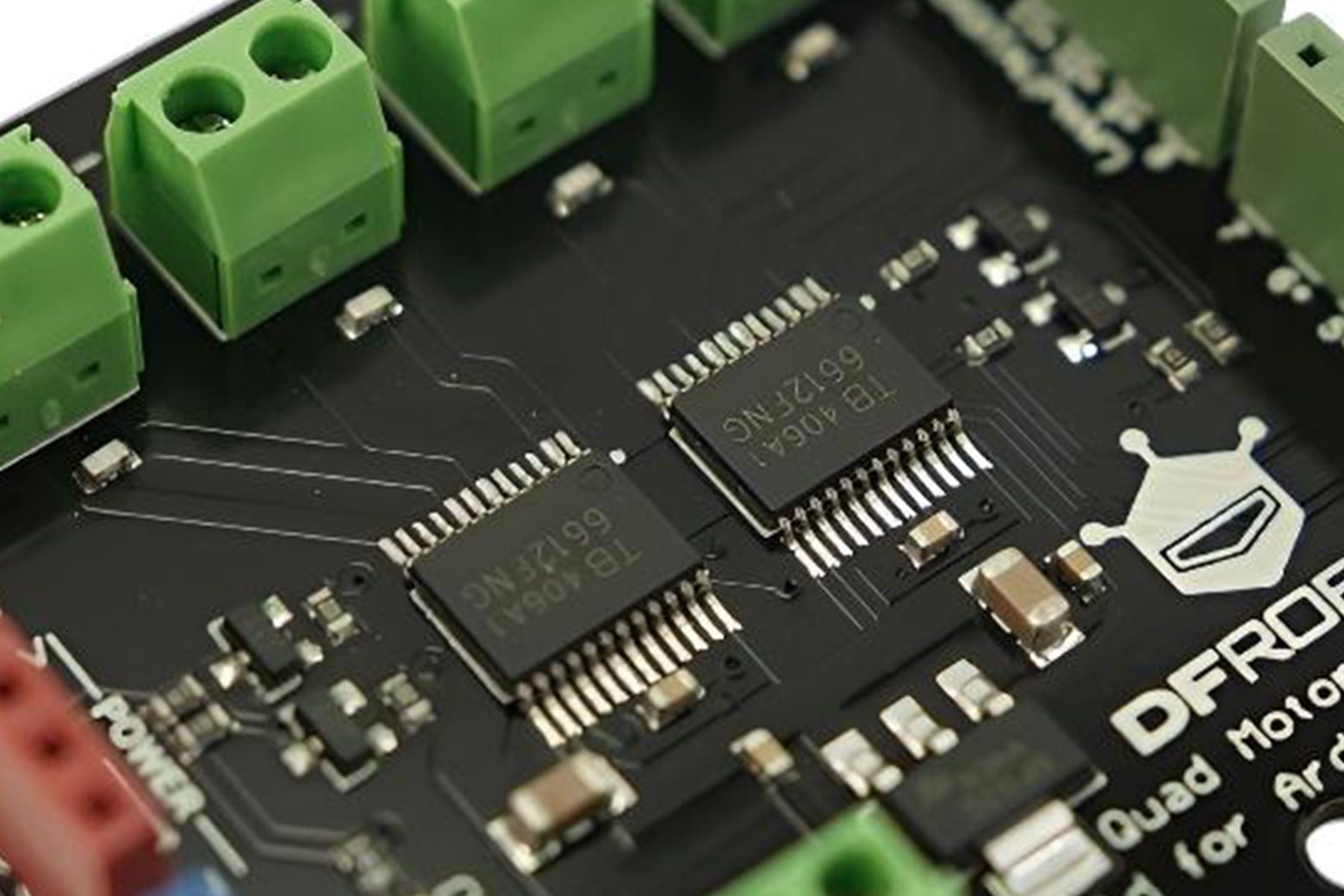

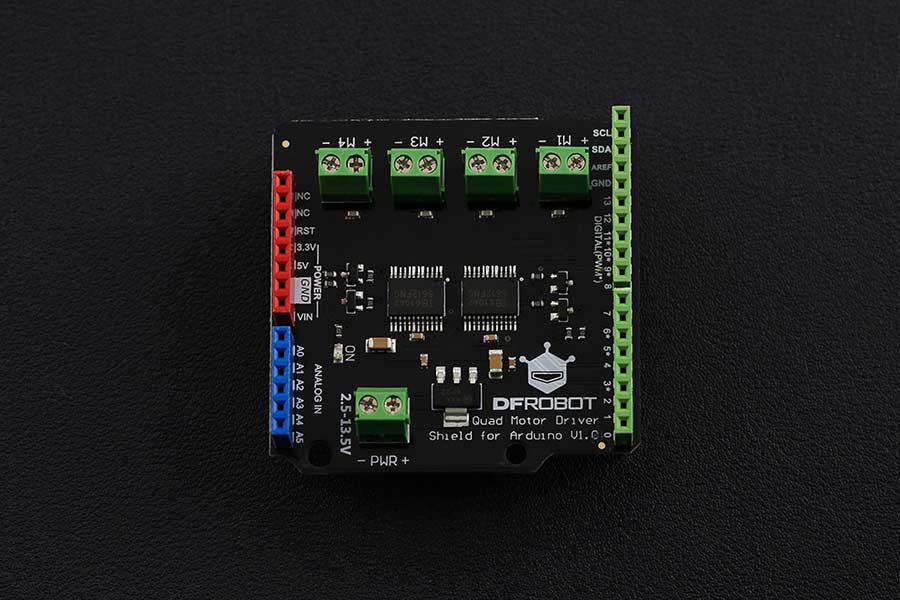

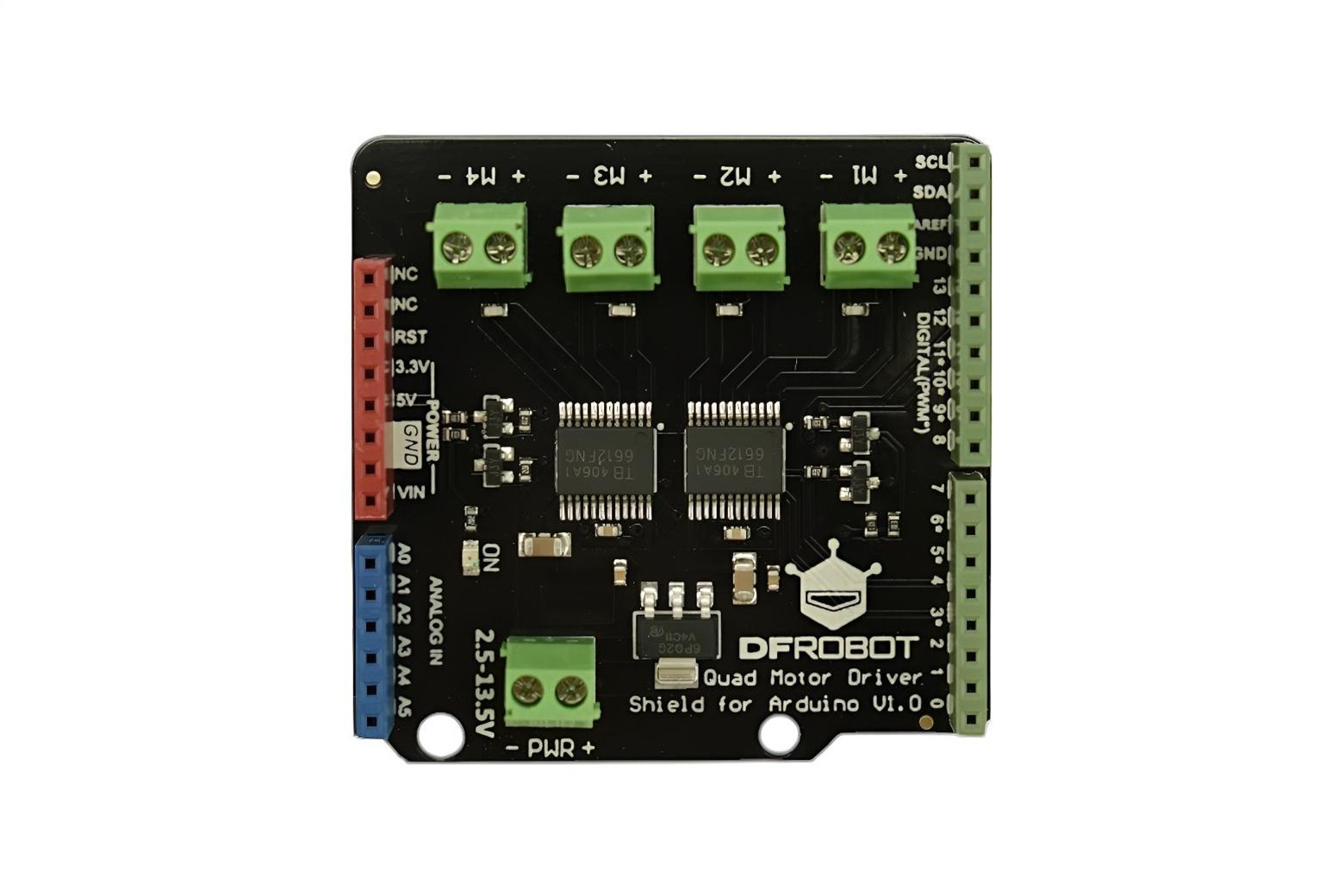

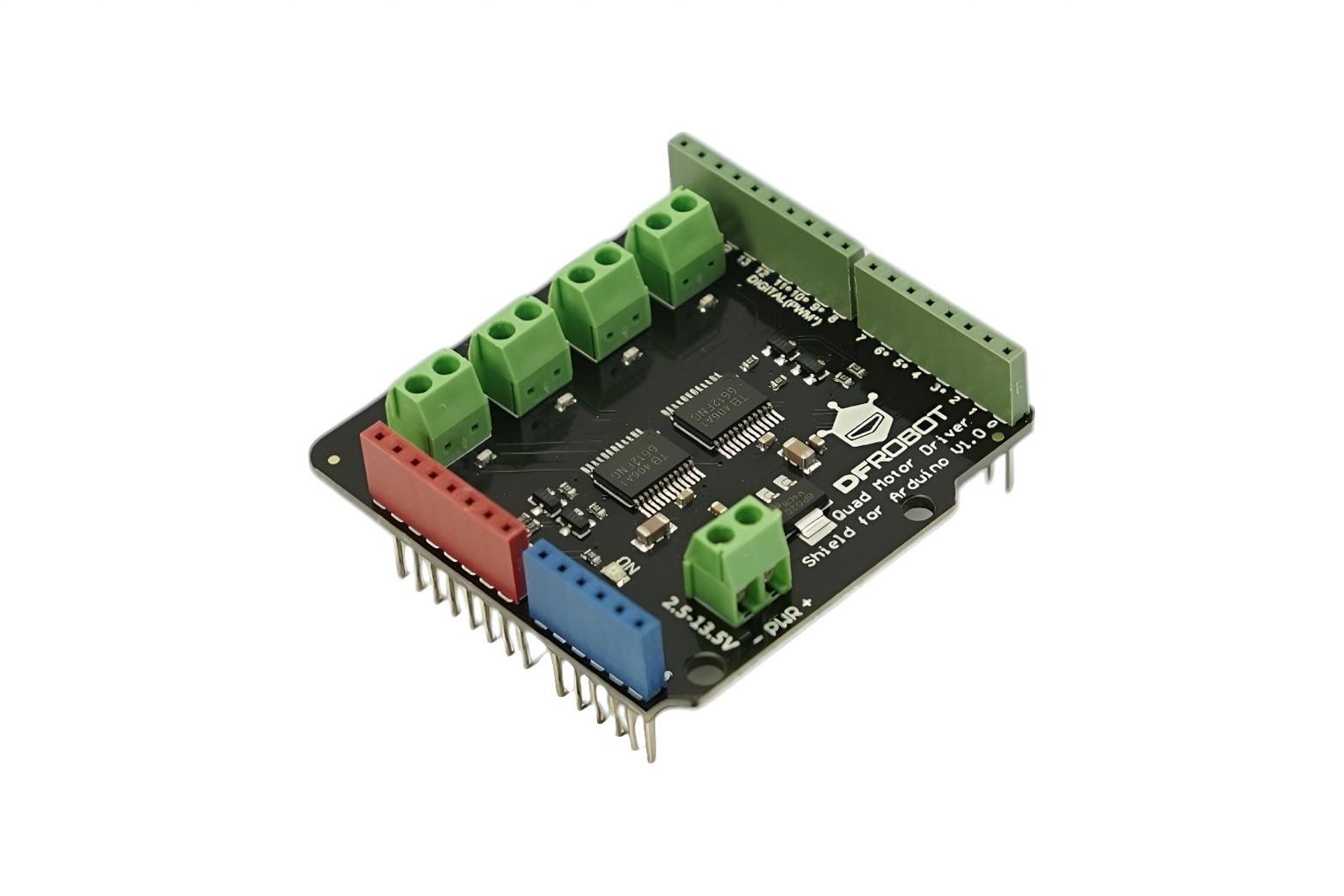

Introduzione L’ultimo scudo per driver motore quad per Arduino, compatibile con il controller Arduino 5 V/3,3 V, può controllare fino a quattro motori CC con 8 pin contemporaneamente. Lo scudo supporta il controllo della velocità PWM e il controllo della polarità. Lo schermo del driver include due chip del driver del motore TB6612FNG, rispetto al tradizionale chip L298N, l’efficienza è migliorata e anche le dimensioni dei componenti sono notevolmente ridotte. Il chip non si riscalda entro l’intervallo nominale e la corrente continua in uscita massima a percorso singolo è di 1,2 A. Il modulo include un circuito di rilevamento di bassa tensione integrato e un circuito di protezione da spegnimento termico, sicuro e affidabile. Questo modulo è adatto a tutti i tipi di produzione fai-da-te. Specifiche Alimentazione motore VM: 2,5 V ~ 13,5 V Alimentazione logica VCC: 2,7 ~ 5,5 V Corrente di uscita: 1,2 A corrente continua (per canale) Corrente di avvio/picco: 2 A (impulso continuo) / 3,2 A (impulso singolo) Porta di controllo Arduino: pin digitali 3, 4, 5, 6, 7, 8, 11, 12 Temperatura di funzionamento: -20 ~ 85 ℃ Dimensioni: 53 mm x 52 mm/2,09 x 2,05′ Peso: 24 g Elenco di spedizione Schermo driver motore quad per Arduino x1 Documenti Prodotto WIKI
