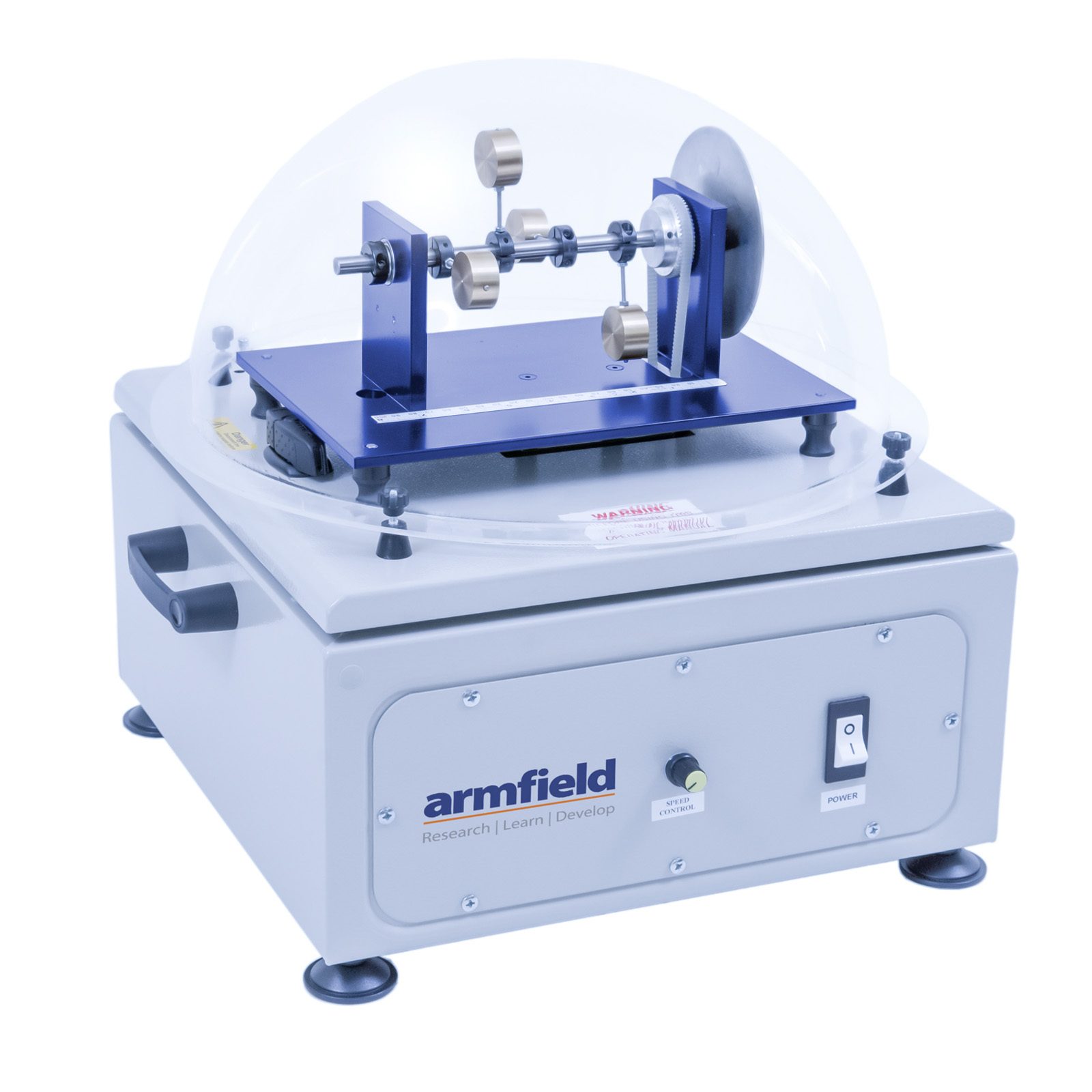

SD-1.60 – Apparecchio di bilanciamento statico e dinamico

Una custodia montata su banco contiene tutta l’elettronica e la protezione di sicurezza per questo apparecchio.

In cima c’è un albero che scorre su cuscinetti. L’albero può portare fino a quattro masse di bilanciamento (non complanari). Ogni massa può essere facilmente regolata in caso di squilibrio in base al suo raggio, alla sua posizione lineare e angolare. Le scale lineari e angolari garantiscono il posizionamento accurato di ciascuna massa. Viene fornito un set di 12 masse di bilanciamento di massa variabile e su ciascuna di esse è prodotta una sottile fessura di allineamento.

Durante il bilanciamento dinamico l’albero viene azionato da un motore a velocità controllata attraverso una disposizione di pulegge e cinghie. La velocità del motore è controllata accuratamente dal pannello frontale. Quando è richiesto il bilanciamento statico, l’albero viene disimpegnato dal motore semplicemente sfilando la cinghia.

Per bilanciare staticamente l’albero e ogni singola massa equilibratrice, il momento di equilibrio viene misurato utilizzando pesi di precisione, sfere di supporto, pulegge e corde.

Apparecchio da banco autonomo

Tutte le parti rotanti completamente protette

Tre gruppi di masse di massa diversa

Le masse possono essere regolate per il raggio

È possibile apportare molte modifiche sperimentali

Velocità controllata e limitata

“Interruzione”” dell’alimentazione con protezione rimossa
