SD-1.63 – Treno di ingranaggi epicicloidale singolo

Descrizione

L’apparecchio può essere utilizzato in una varietà di modalità. I perni di bloccaggio vengono utilizzati per mantenere in posizione diverse parti dell’apparecchio. Ciò offre all’utente diverse opzioni sui rapporti di trasmissione che possono essere applicati tra gli alberi di ingresso e di uscita.

Il montaggio a parete

Singolo treno di ingranaggi epicicloidali

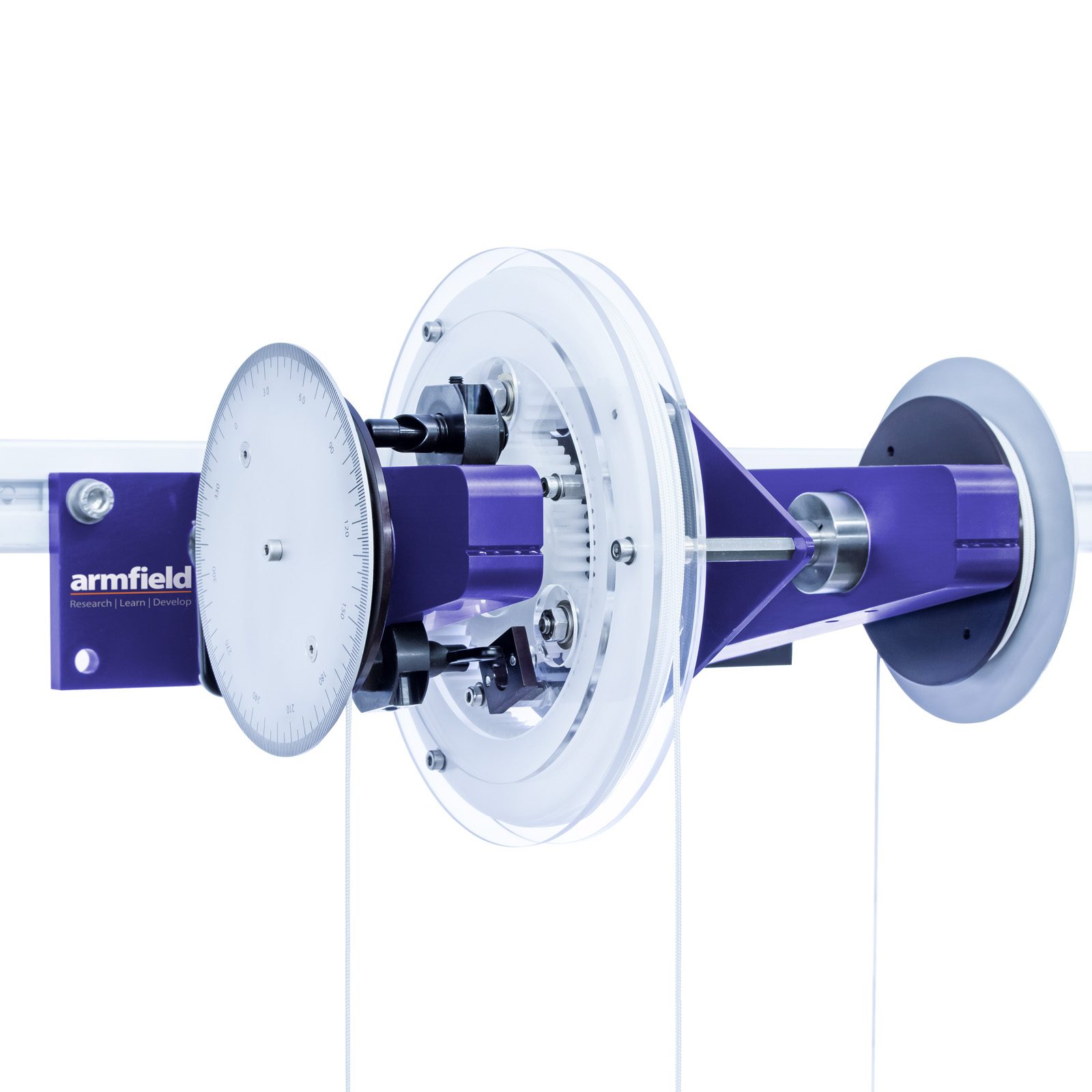

è costituito da un treno di ingranaggi epicicloidali a stadio singolo per la dimostrazione in laboratorio di sistemi di ingranaggi simili a quelli utilizzati nelle applicazioni automobilistiche. Il treno di ingranaggi è costituito da un ingranaggio centrale al centro, tre ingranaggi planetari, un collegamento planetario e una ruota dentata interna o ad anello. L’ingranaggio centrale, la corona dentata e il portasatelliti ruotano tutti attorno allo stesso asse. Gli ingranaggi planetari sono montati su alberi che ruotano nel portasatelliti e ingranano sia con l’ingranaggio solare che con la corona dentata.

Le pulegge dotate di goniometri sono fissate all’albero di ingresso e di uscita in modo da poter determinare i rapporti di coppia e velocità. Le coppie possono essere applicate all’albero aggiungendo pesi sulle corde avvolte sulle pulegge.

Nell’intera unità vengono utilizzati cuscinetti per ridurre al minimo le perdite per attrito.

Modificando le combinazioni tra le parti dell’ingranaggio epicicloidale è possibile produrre un’ampia gamma di rapporti e diverse direzioni di uscita.

L’apparecchio viene fornito con tutti i pesi calibrati e le bilance di carico necessarie per il funzionamento dell’apparecchio.

Apparecchio epicicloidale singolo da parete

Può essere montato sul telaio da banco SV100

Sole, pianeta, vettore e corona dentata

Rapporti ed efficienza coppia/riduttore/velocità

Alberi e goniometri di ingresso/uscita

Ingranaggi in plastica per un funzionamento regolare e riduzione del rumore

Dispositivi di bloccaggio per arrestare la rotazione durante l’impostazione dei pesi

Protezione ingranaggi trasparente per sicurezza e visibilità

Set completo di pesi e ganci in dotazione
