Sensore di direzione della banderuola RS485 – SEN0482

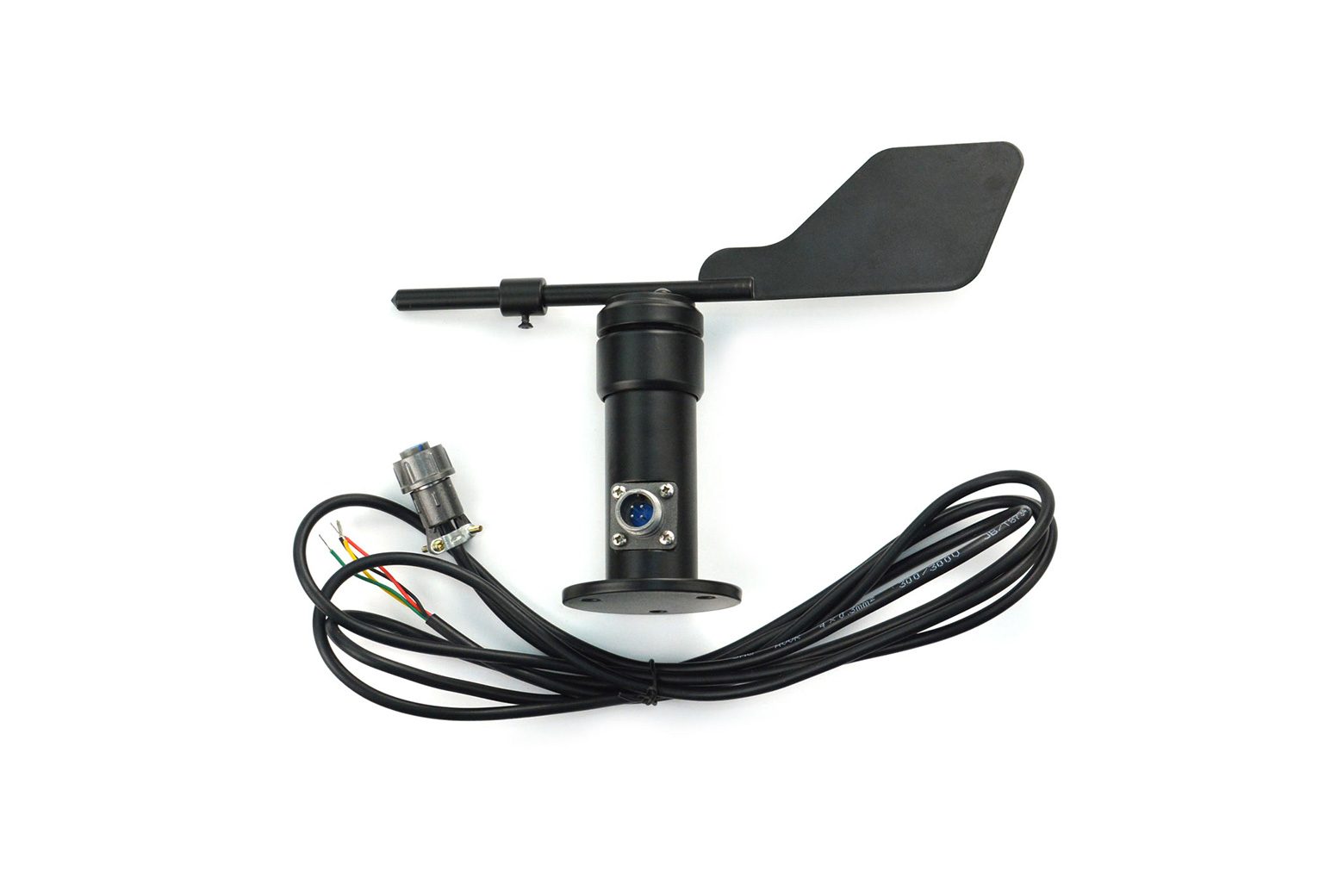

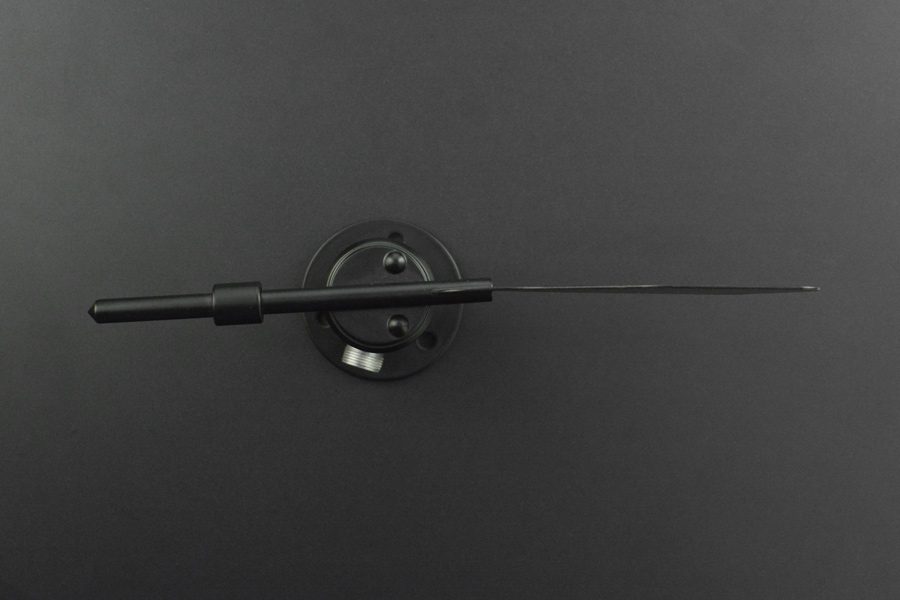

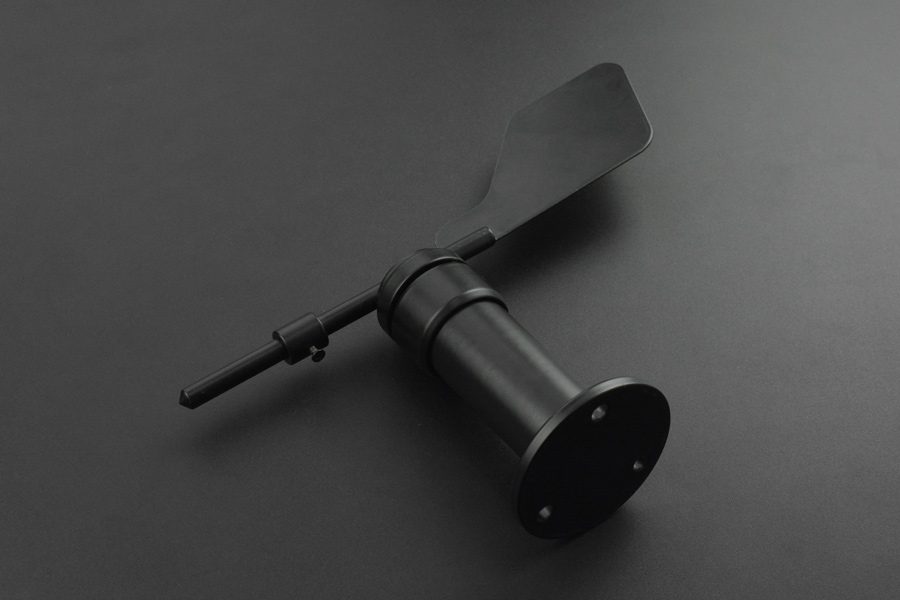

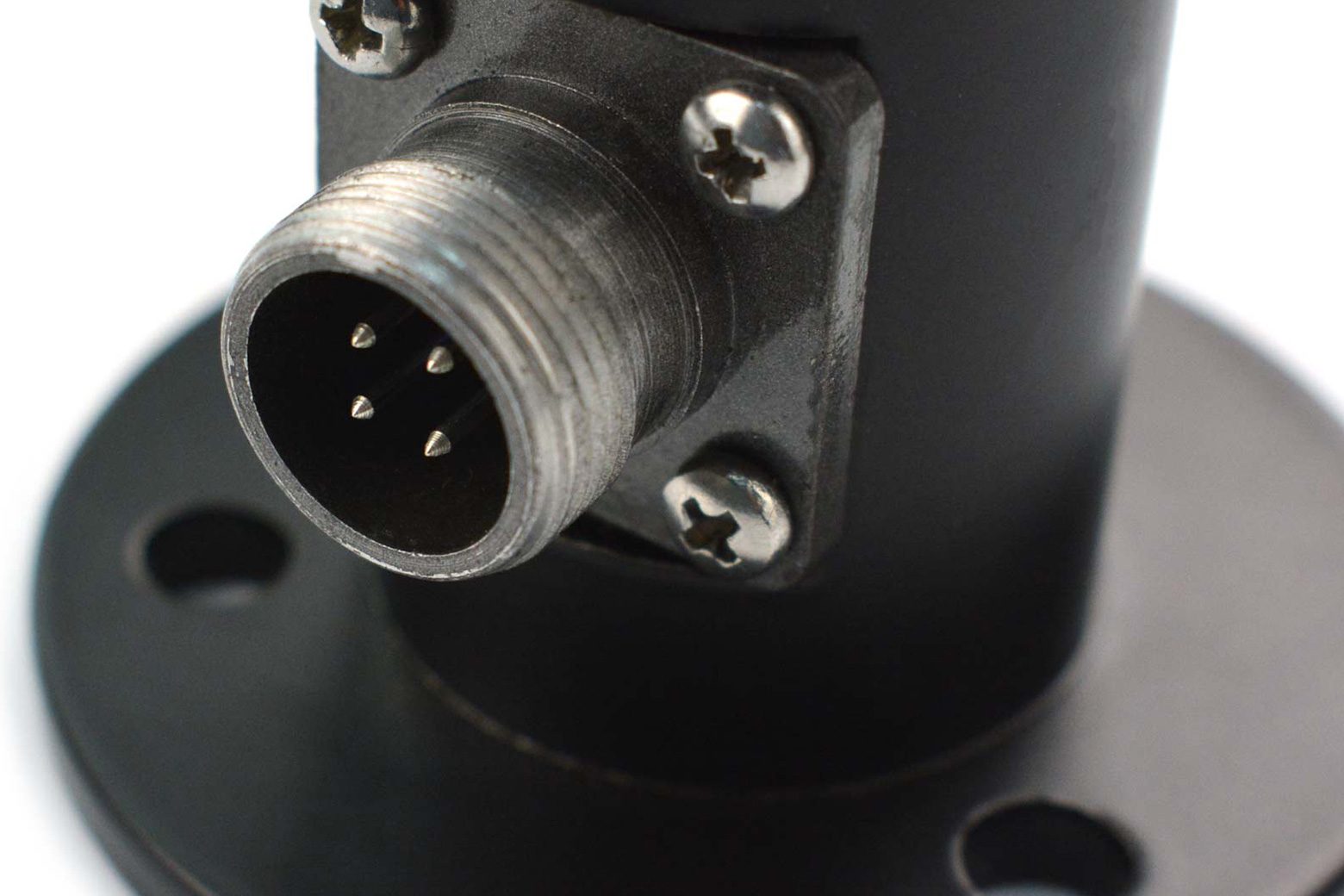

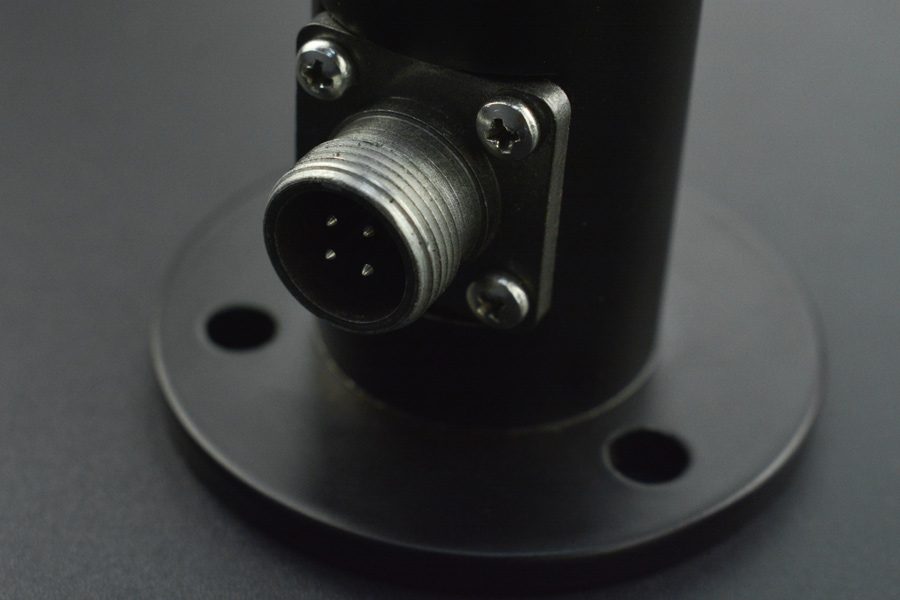

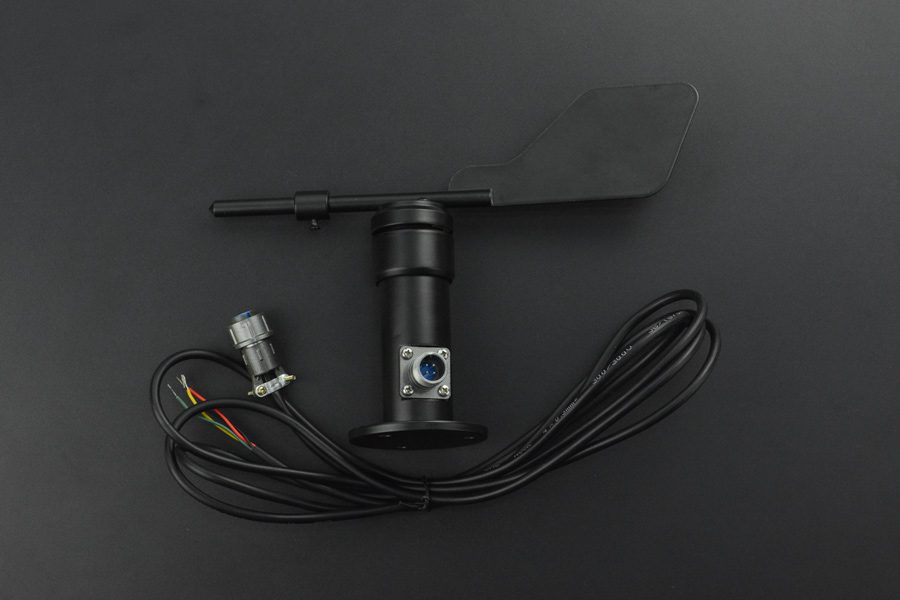

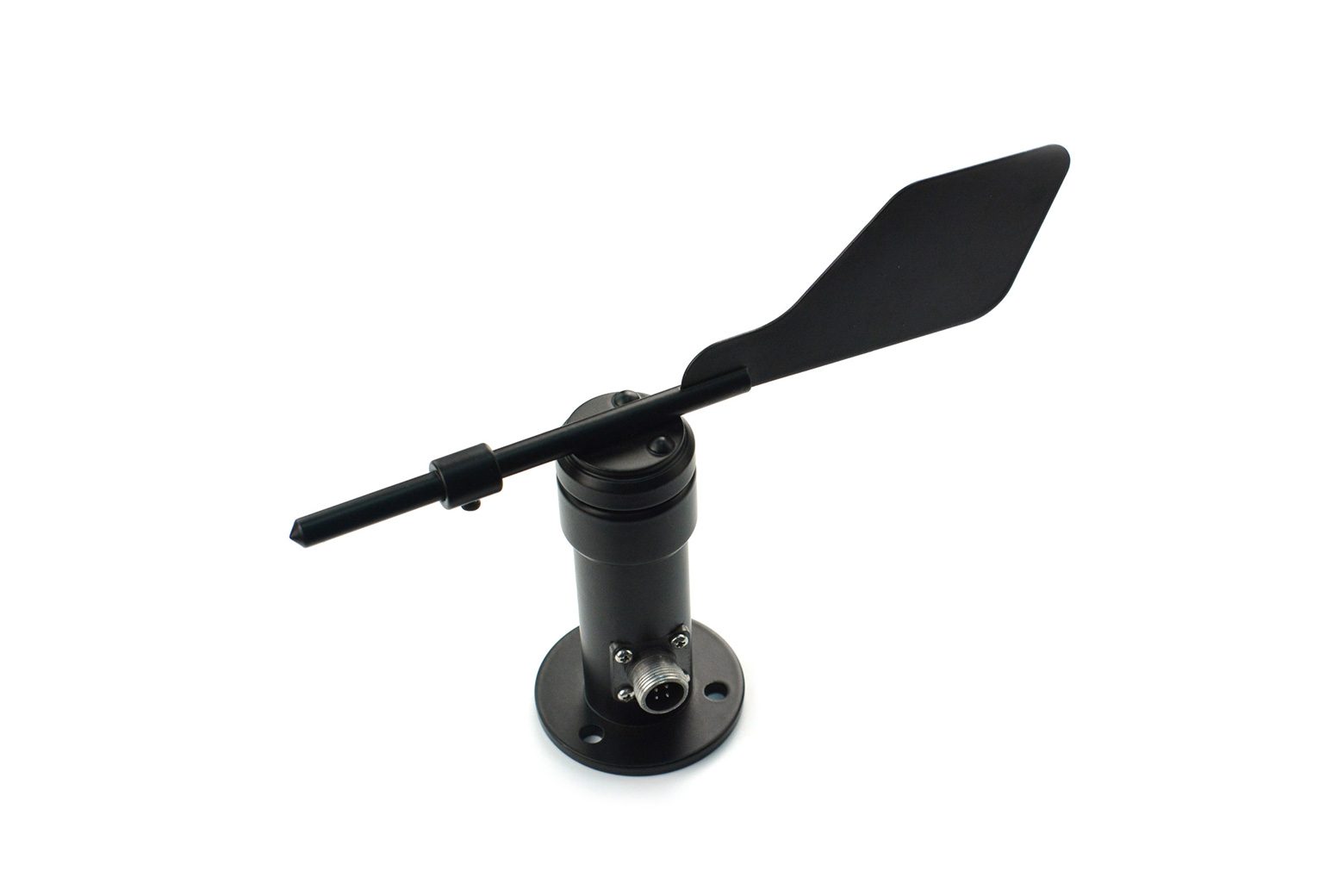

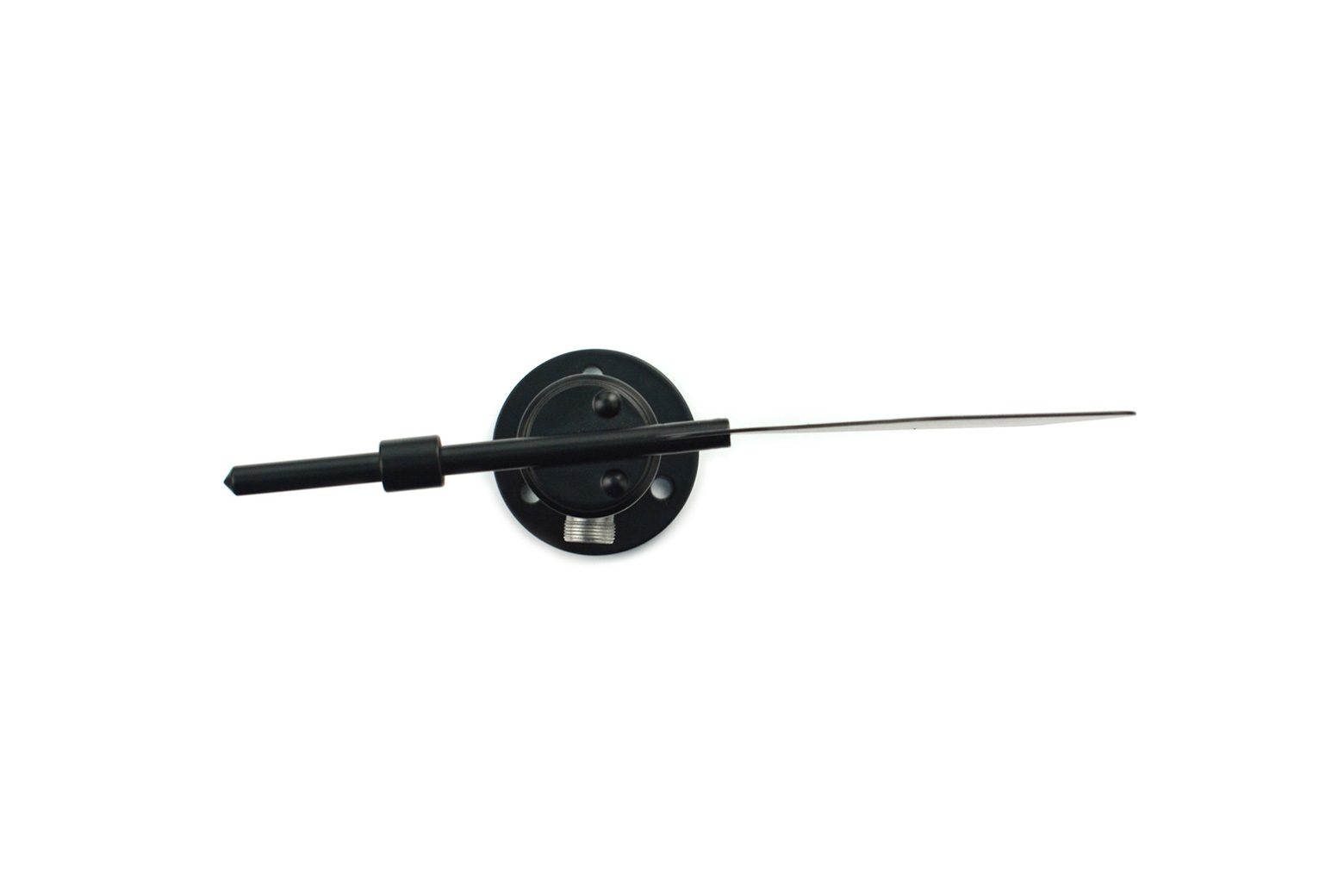

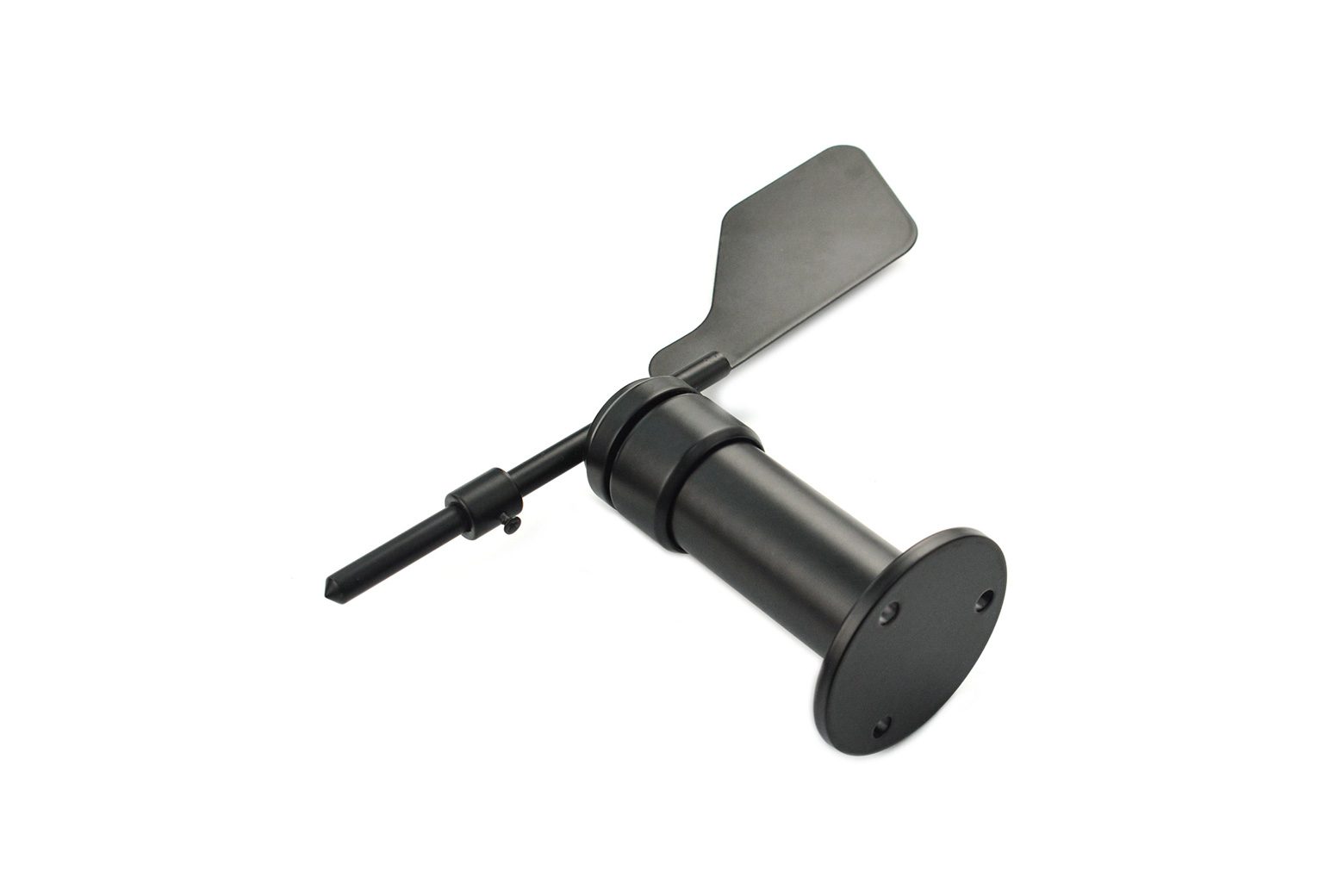

Introduzione Il sensore di direzione del vento (noto anche come banderuola) è uno strumento meteorologico professionale utilizzato per misurare la direzione orizzontale del vento. Integra al suo interno un sensore hall. Il guscio e la banderuola sono realizzati in materiale in lega di alluminio e utilizzano uno speciale processo di pressofusione di precisione in stampo, caratterizzato da una tolleranza di dimensioni ridotte e da un’elevata precisione della superficie. Il circuito interno del sensore è protetto, il che conferisce al sensore proprietà di elevata robustezza, resistenza agli agenti atmosferici, anticorrosione e impermeabile. Il connettore del cavo adotta una spina militare resistente alla corrosione che garantisce la lunga durata del prodotto. Per rilevare la direzione del vento viene utilizzato un sensore di direzione del vento a bassa inerzia. Quando la direzione del vento cambia, l’ala posteriore ruota per far ruotare il magnete dell’asse attraverso l’albero, ottenendo così informazioni precise sulla direzione del vento. Può rilevare le 16 direzioni naturali del vento. Questo sensore con prestazioni ad alto costo può essere ampiamente utilizzato in meteorologia, oceano, ambiente, aeroporti, porti, laboratori, industria, agricoltura e trasporti. Come funziona una banderuola? 1. Banderuola: la punta della banderuola punta sempre nella direzione del vento. Questo perché il vento applica una forza sulla superficie piana della paletta, facendola ruotare finché non si allinea con la direzione del vento. 2. Conversione del segnale: collegato all’aletta è presente un potenziometro o un sensore magnetico. Questo dispositivo converte il movimento rotatorio della pala in un segnale elettrico. 3. Elaborazione del segnale: il segnale elettrico viene quindi elaborato per determinare la direzione del vento. Schema di collegamento del sensore di direzione del vento RS485, del modulo adattatore di segnale da RS485 a UART e Arduino Uno Schema dimensionale della banderuola RS485 Caratteristiche Elevata precisione di misurazione, risposta rapida e buona intercambiabilità Facile da installare e utilizzare Elevata sensibilità: velocità del vento all’avvio ≤ 0,3 m/s Adatto a vari ambienti difficili, forte resistenza al vento Specifiche Campo di misurazione: 16 direzioni e direzione del vento di 360° Velocità del vento all’avvio: 0,3 m/s Lunghezza cavo: 2,5 m/8,20″ Voltaggio di alimentazione: 7-24 V Protocollo di comunicazione: interfaccia RS485 Protocollo Modbus Lista di spedizione Trasmettitore di direzione del vento RS485 x1 Cavo da 2,5 m x1 Documenti Libreria wiki prodotto (Github)
