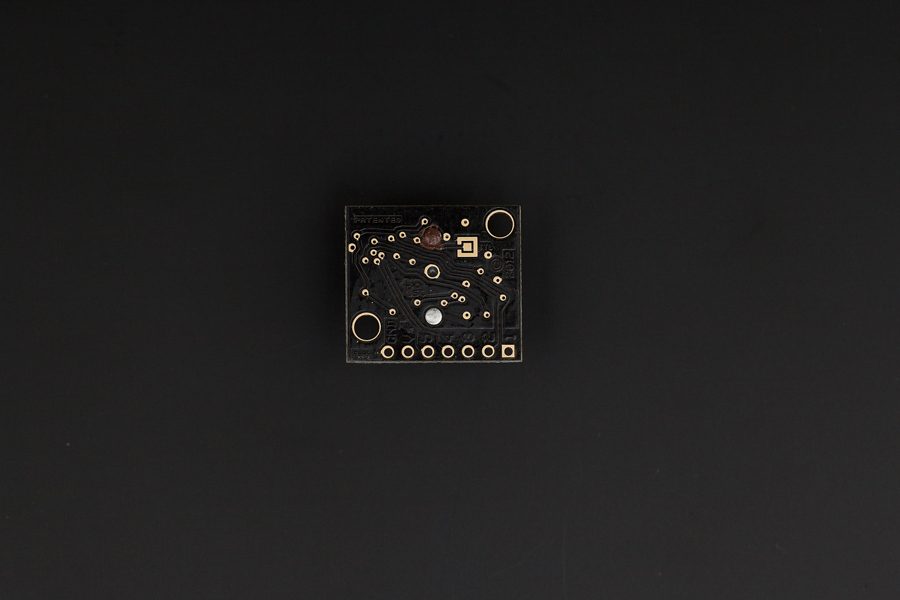

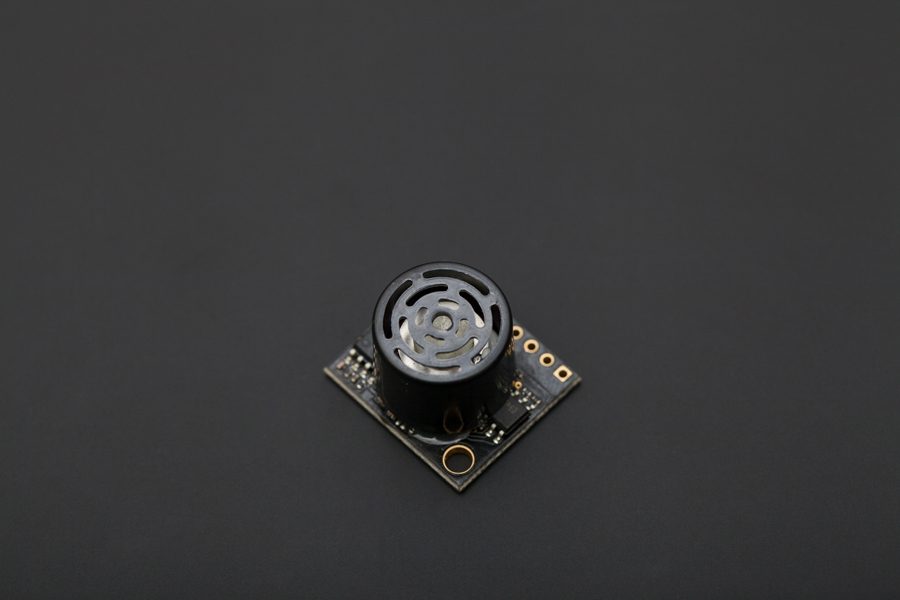

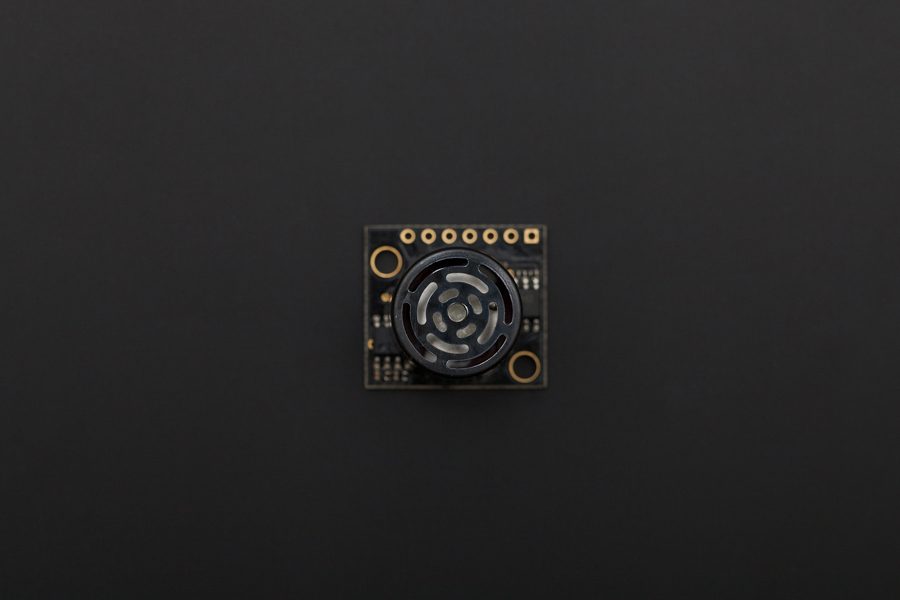

Sensore di distanza a ultrasuoni HRLV – SEN0135

Introduzione I prodotti HRLV-MaxSonar-EZ sono sensori a ultrasuoni ad alta risoluzione, che forniscono una soluzione di modulo componente che offre uscite facili da usare, nessuna zona morta del sensore, schemi di fascio calibrati, letture della portata stabili, richieste di bassa potenza e una serie di altre funzionalità. Caratteristiche Risoluzione da 1 mm (0,04″) I sensori HRLV-MaxSonar-EZ offrono una precisione calibrata di 1 mm dello 0,1% a 1 metro (39,37″). Compensazione della temperatura interna La velocità del suono nell’aria aumenta di circa 0,6 metri al secondo, per grado centigrado. Per questo motivo, ciascun HRLV‑MaxSonar‑EZ è dotato di un sensore di temperatura interno che consente al sensore di applicare una compensazione per le variazioni di velocità del suono. Con il sensore di temperatura interno, le letture della portata immediatamente (entro venti secondi) dopo l’accensione sono le più precise e questo è ideale per le applicazioni a batteria in cui il sensore è spento per la maggior parte del tempo. L’autoriscaldamento (15 mW a 5 V o 8 mW a 3,3 V) modificherà la temperatura del sensore di 3 gradi C circa. (La quantità di riscaldamento autonomo dipende anche leggermente dal montaggio dell’utente). Pertanto, l’autoriscaldamento farà sì che il sensore legga in modo impreciso la temperatura effettiva dell’aria. Sensore di temperatura esterno Con HR‑MaxTemp collegato alla linea di sensori HRLV‑MaxSonar‑EZ, è disponibile la compensazione automatica della temperatura in tempo reale. HR-MaxTemp consente al sensore HRLV‑MaxSonar‑EZ di monitorare le variazioni della temperatura dell’aria ignorando l’autoriscaldamento. L’autoriscaldamento è un problema con i sensori di temperatura interni, dove l’aumento della temperatura è tipicamente compreso tra 2 e 5 gradi centigradi. Se ignorato, ciò causerà una deriva del riportato fino al 3%. HRLV‑MaxSonar‑EZ è progettato per essere utilizzato insieme al sensore di temperatura HR‑MaxTemp. All’accensione, HRLV‑MaxSonar‑EZ rileverà automaticamente un sensore di temperatura collegato e inizierà ad applicare la compensazione della temperatura per le variazioni di velocità del suono a tutte le uscite della gamma. L’interfaccia L’interfaccia HRLV‑MaxSonar‑EZ è progettata per essere molto facile e intuitiva da usare. I formati di uscita dell’interfaccia inclusi sono uscita a larghezza di impulso, uscita di tensione analogica e uscita seriale asincrona RS232 o TTL (utilizzando un ponticello saldato). Tutte le interfacce funzionano senza codice utente o stringhe di configurazione complicate. Requisiti di alimentazione HRLV‑MaxSonar‑EZ funziona con un funzionamento compreso tra 2,5 V e 5,5 V. Requisiti di alimentazione HRLV‑MaxSonar‑EZ funziona con un intervallo di tensione operativa compreso tra 2,5 V e 5,5 V. Ciò consente una facile integrazione da 2,5 V a 5,5 V e significa che gli utenti di microcontrollori a bassa tensione o coloro che desiderano operare in sistemi solari o basati su batteria non devono fornire un’alimentazione aggiuntiva per il sensore. I sensori HRLV‑MaxSonar‑EZ hanno un assorbimento di corrente medio di 3,1 mA durante il funzionamento a distanza libera. La forma del raggio controllata Prodotti a ultrasuoni simili possono avere un rilevamento frequente dei lobi laterali e possono anche attivarsi erroneamente su oggetti dietro o ai lati del sensore. HRLV‑MaxSonar‑EZ offre un raggio controllato progettato per respingere piccoli oggetti (disturbi) al di fuori dell’area del raggio centrale e fornisce sensibilità a lungo raggio senza rilevare bersagli futili o indesiderati. Gli utenti sono incoraggiati a scegliere il prodotto con la sensibilità che meglio si adatta alla loro applicazione. Nella linea di prodotti HRLV‑MaxSonar‑EZ il prodotto con il fascio più ampio è l’MB1003. Il prodotto con il fascio più stretto è l’MB1043. La calibrazione Ogni HRLV‑MaxSonar‑EZ viene testato per il corretto funzionamento presso la nostra struttura e viene fornito con un fascio di raggi calibrato in fabbrica per garantire un funzionamento coerente del sensore anche da una parte all’altra. HRLV‑MaxSonar‑EZ si calibra automaticamente in base all’ambiente prima di ogni lettura della portata. Questa calibrazione include tensione, umidità, rumore acustico, condizioni di rumore elettrico e compensazione per la temperatura. Specifiche Funziona da 2,5 V-5,5 V 42 kHz Il sensore a ultrasuoni misura la distanza dagli oggetti Conformità RoHS Leggi da tutte le uscite del sensore: Tensione analogica, seriale RS232 o TTL e larghezza dell’impulso Praticamente nessuna zona morta del sensore, gli oggetti più vicini a 30 cm (11,81″) avranno una distanza tipica di 30 cm (11,81″) Risoluzione di 1 mm (0,04″) Portata massima di 5.000 mm (195 pollici) Tollera fonti di rumore esterne Frequenza di lettura di 10 Hz Modulo piccolo e leggero Progettato per una facile integrazione nel progetto o nel prodotto Temperatura operativa da -15 ℃ a +65 ℃ (da +5 ℉ a +149 ℉) Calibrazione automatica in tempo reale (tensione, umidità, rumore ambientale) Compensazione della temperatura interna Opzione di compensazione della temperatura esterna HR-MaxTemp Filtraggio firmware per una migliore tolleranza al rumore e eliminazione dei disturbi Ottimo punto di partenza per gli utenti incerti su quale sensore utilizzare Dimensioni: 22x20x25 mm (0,87″x0,79″x0,98″) Documenti Scheda tecnica MB1013 Guida alla selezione Guida rapida Elenco di spedizione HRLV-MaxSonar-EZ1 x1
