Sensore di distanza a ultrasuoni HRLV – SEN0269

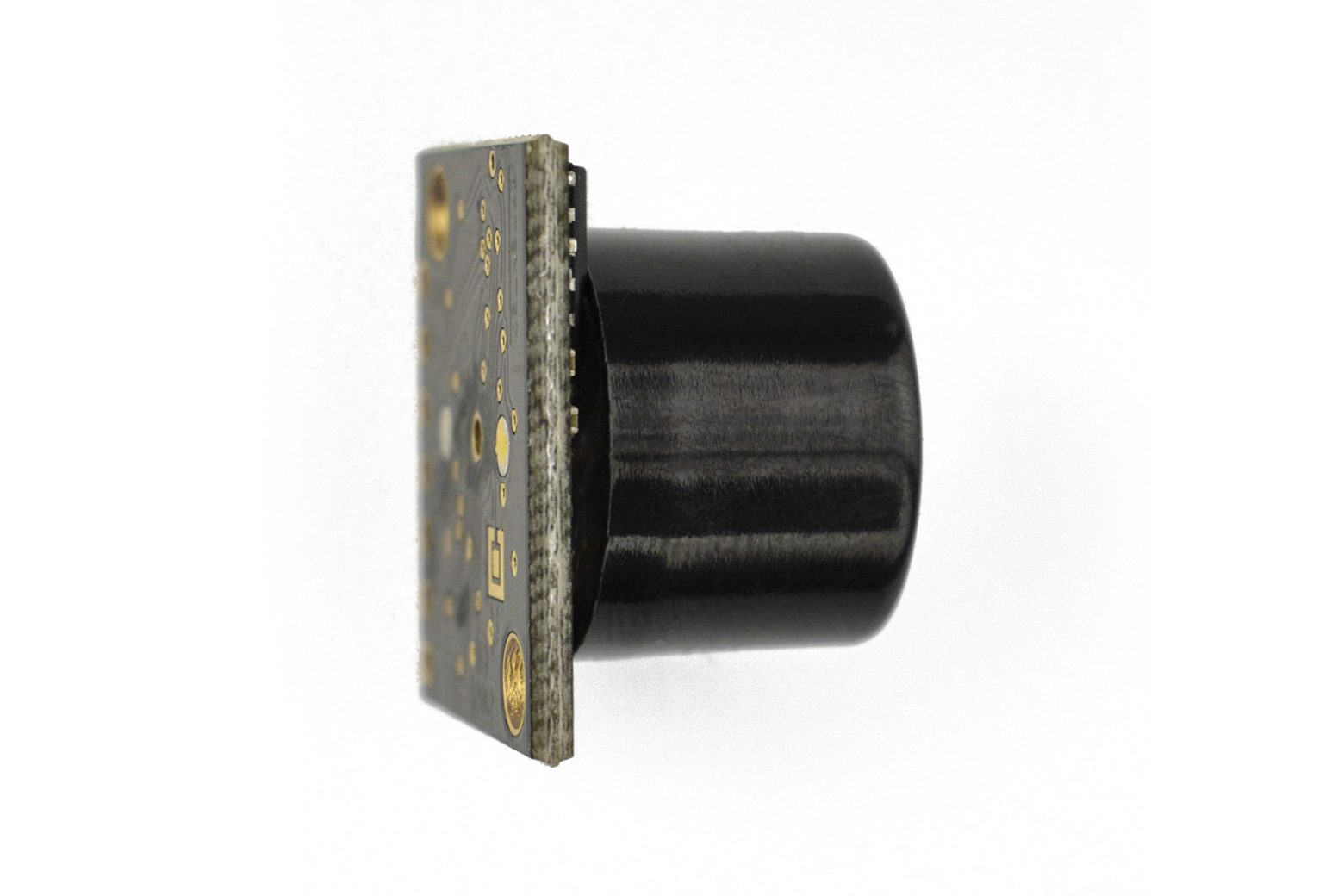

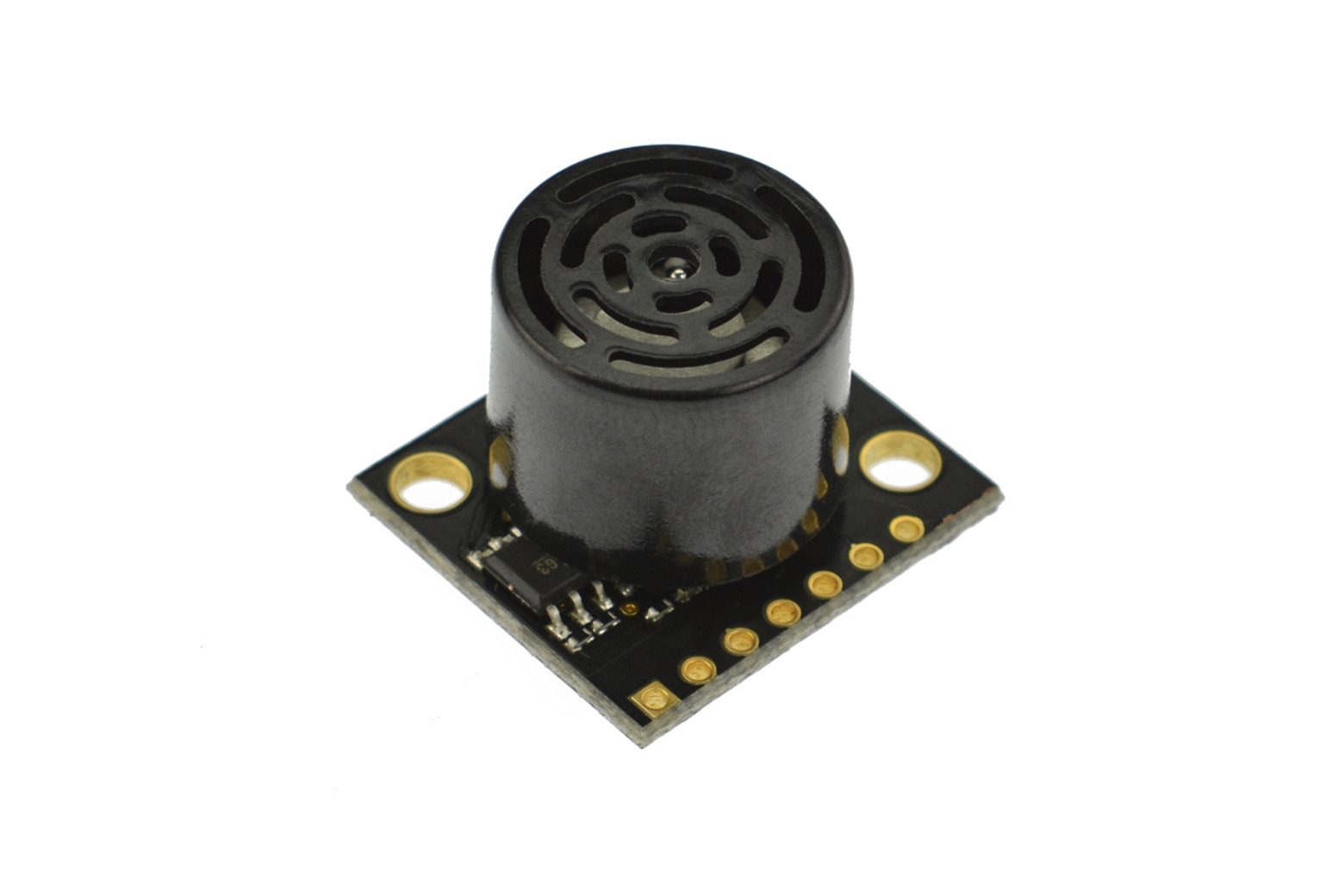

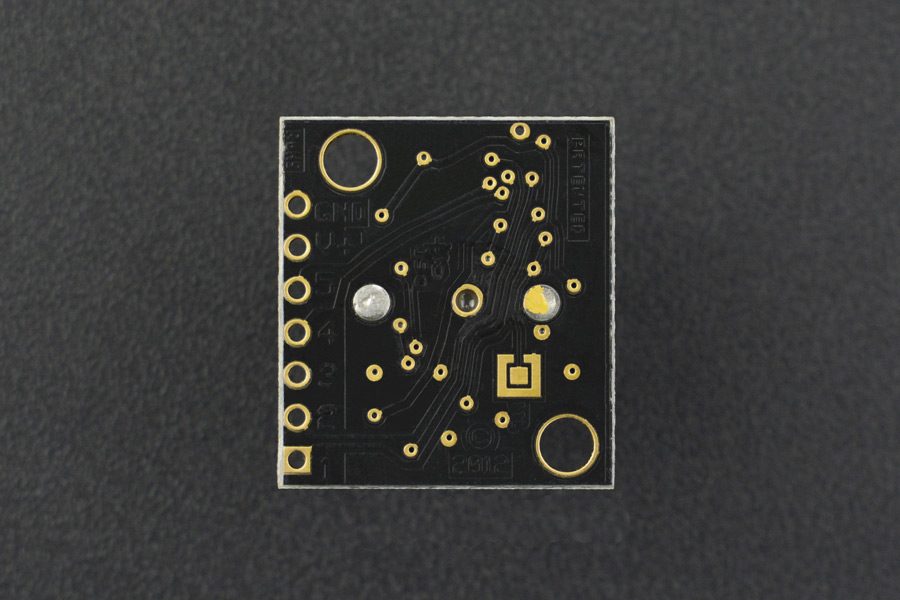

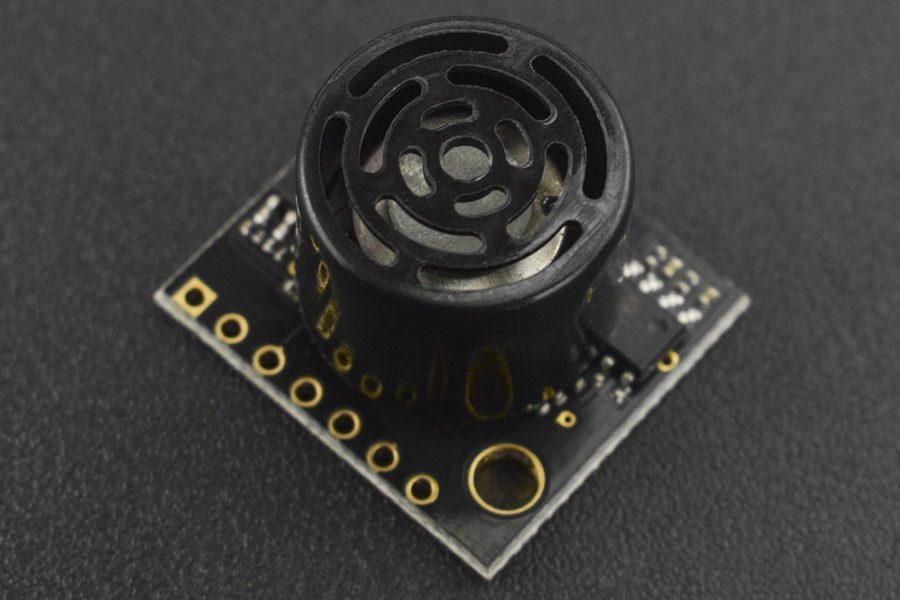

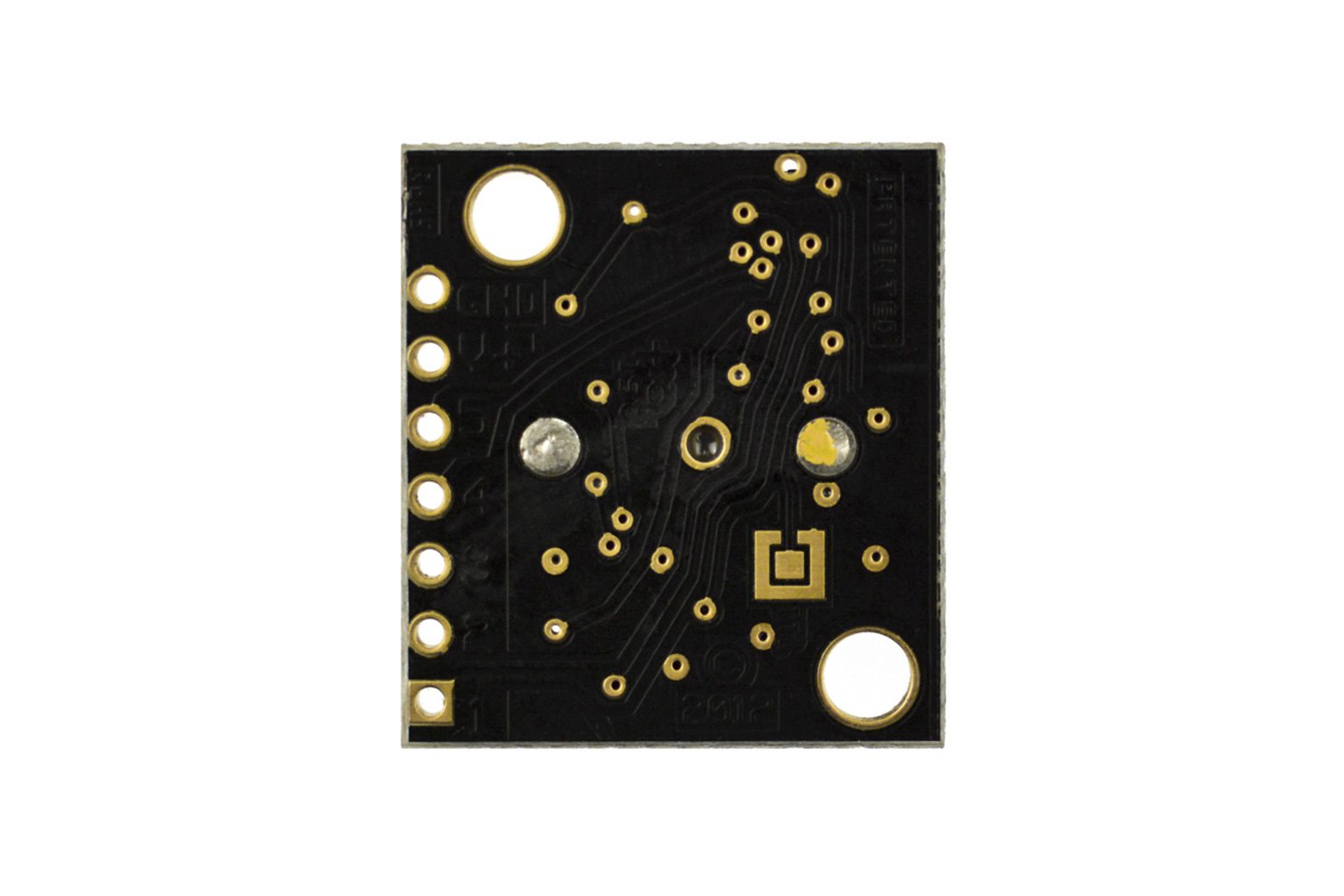

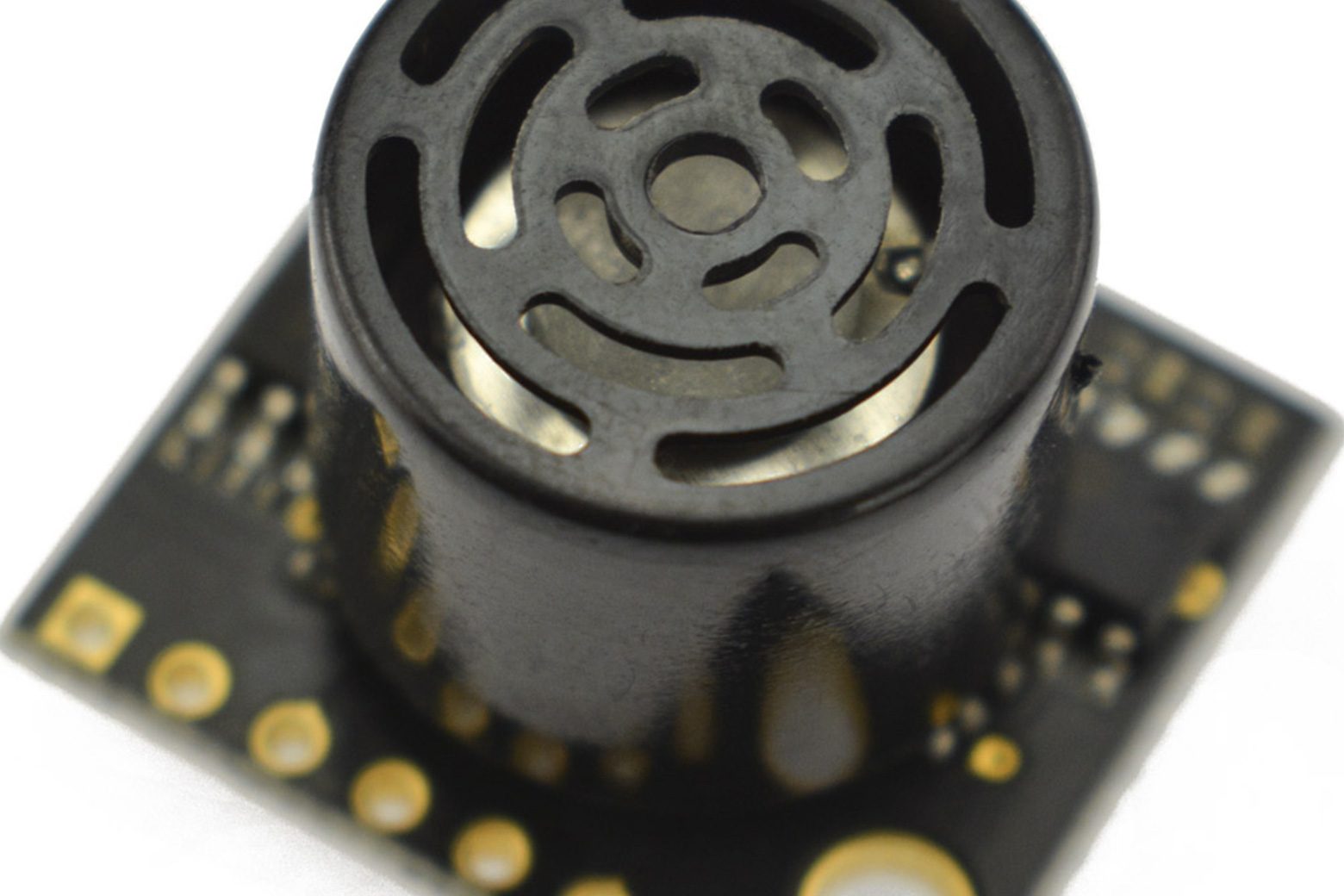

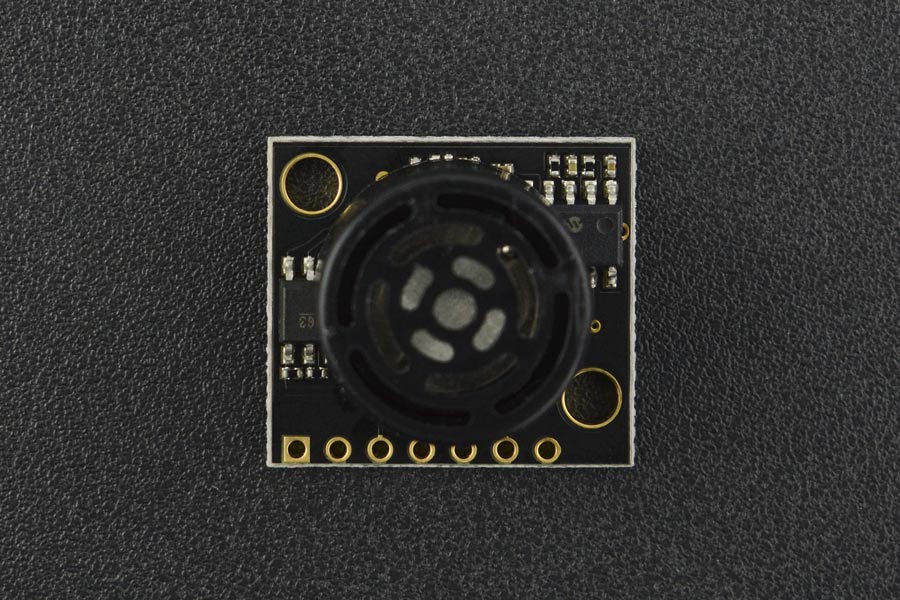

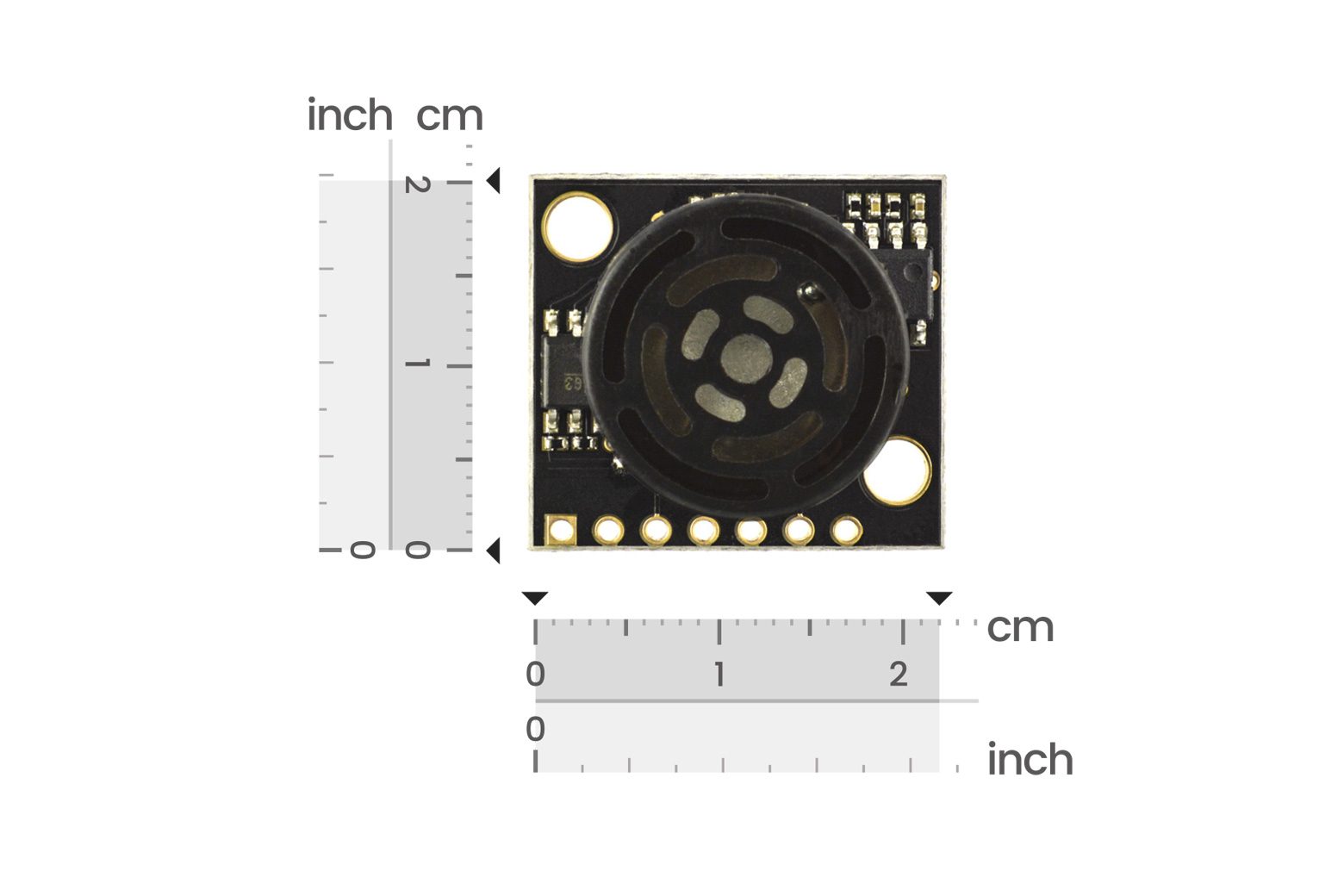

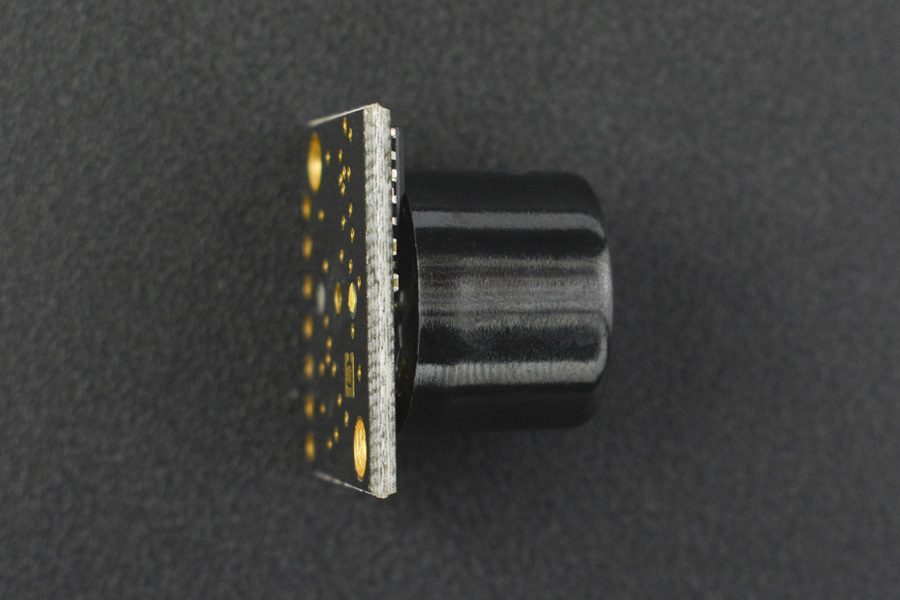

Introduzione L’MB1043 HRLV-MaxSonar-EZ4 presenta una risoluzione millimetrica e una velocità di lettura di 10 Hz e fornisce rilevamento a breve e lunga distanza e informazioni sulla portata da 300 mm a 5000 mm. Ha l’ampiezza del raggio più stretta di qualsiasi sensore della linea di sensori HRLV-MaxSonar-EZ e include varie opzioni di uscita: larghezza di impulso, tensione analogica e una scelta di seriale RS232 o TTL. L’MB1043 è un’ottima scelta per le applicazioni in cui è necessario rilevare solo oggetti più grandi. L’MB1043 della linea di sensori HRLV-MaxSonar-EZ è un modulo componente sensore a ultrasuoni molto piccolo, meno di un pollice cubo. Questo sensore è dotato di fori di montaggio sulla scheda circuitale per una facile installazione in quasi tutte le applicazioni. Inoltre, l’MB1043 offre letture della distanza praticamente prive di rumore grazie all’uso di potenza acustica ad alto rendimento combinata con guadagno variabile continuamente, calibrazione automatica di fondo in tempo reale, analisi della firma della forma d’onda in tempo reale e algoritmi di reiezione del rumore. Ciò vale anche in presenza di molte delle varie fonti di rumore acustico o elettrico. Specifiche Risoluzione di 1 mm Frequenza di lettura 10 Hz Compensazione della temperatura interna Soluzione economica dove è necessaria una misurazione precisa della distanza Il componente del sensore consente agli utenti di ridurre il costo dei propri sistemi senza sacrificare le prestazioni Il sensore a ultrasuoni da 42 kHz misura la distanza dagli oggetti Conforme alla direttiva RoHS Lettura da tutte le uscite del sensore: tensione analogica, seriale RS232 o TTL e larghezza dell’impulso Praticamente nessuna zona morta del sensore, gli oggetti più vicini di 30 cm in genere avranno una distanza di 30 cm Portata massima di 5000 mm (195 pollici) Tollera fonti di rumore esterne Funziona da 2,5 V-5,5 V Basso fabbisogno di corrente medio di 3,1 mA Progettato per una facile integrazione nel progetto o nel prodotto Temperatura operativa da -0°C a +65°C (+ da 32°F a +149°F) Calibrazione automatica in tempo reale (tensione, umidità, rumore ambientale) Opzione di compensazione della temperatura esterna HR MaxTemp Filtraggio firmware per una migliore tolleranza al rumore e eliminazione dei disturbi Raggio più stretto del Sensori HRLV-MaxSonar-EZ Ideale per applicazioni di rilevamento di oggetti di grandi dimensioni Elenco di spedizione HRLV-MaxSonar-EZ4 (MB1043) x1 Documenti HRLV-MaxSonar-EZ4 Scheda tecnica
