Sensore di distanza a ultrasuoni impermeabile (30~500 cm) – SEN0208

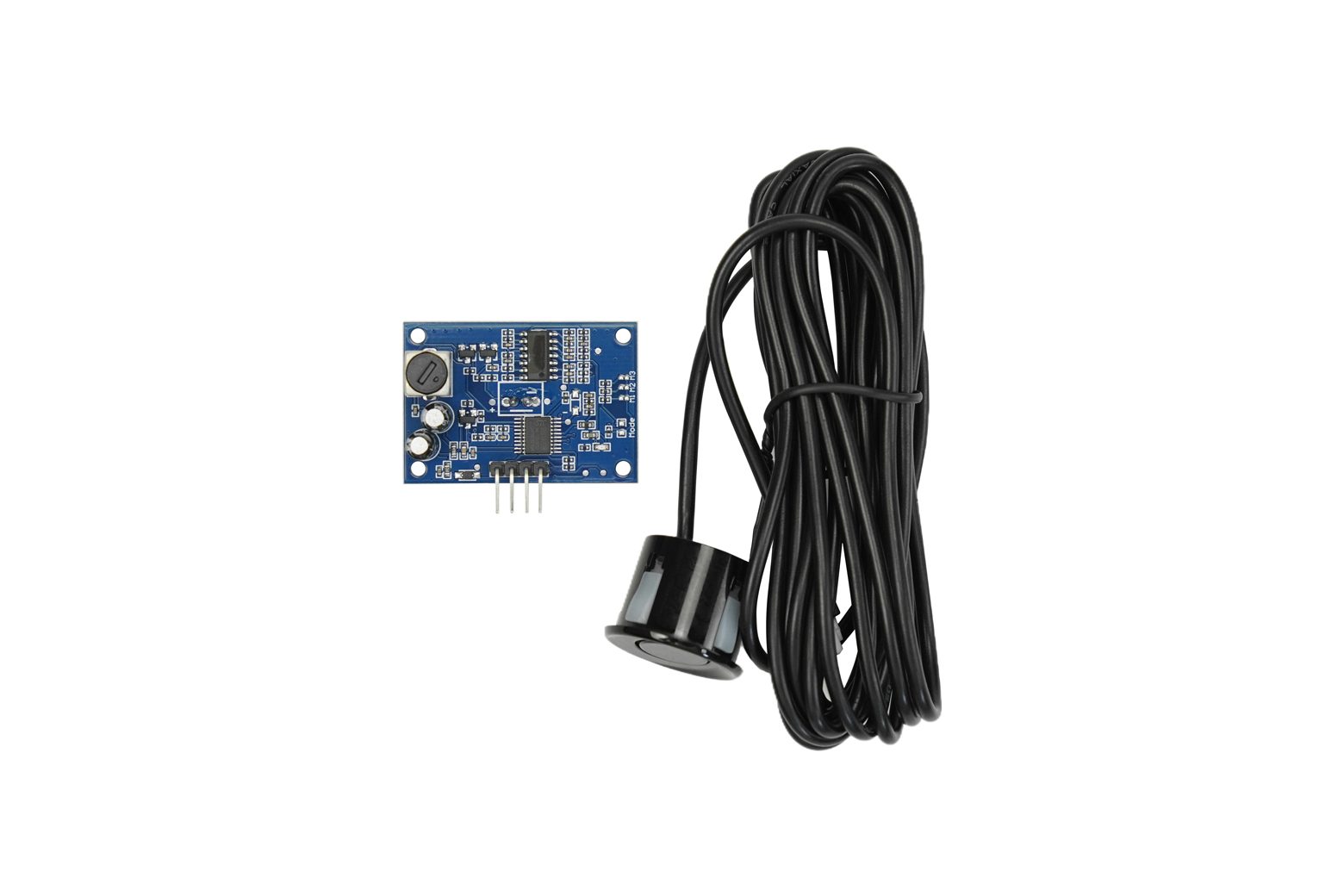

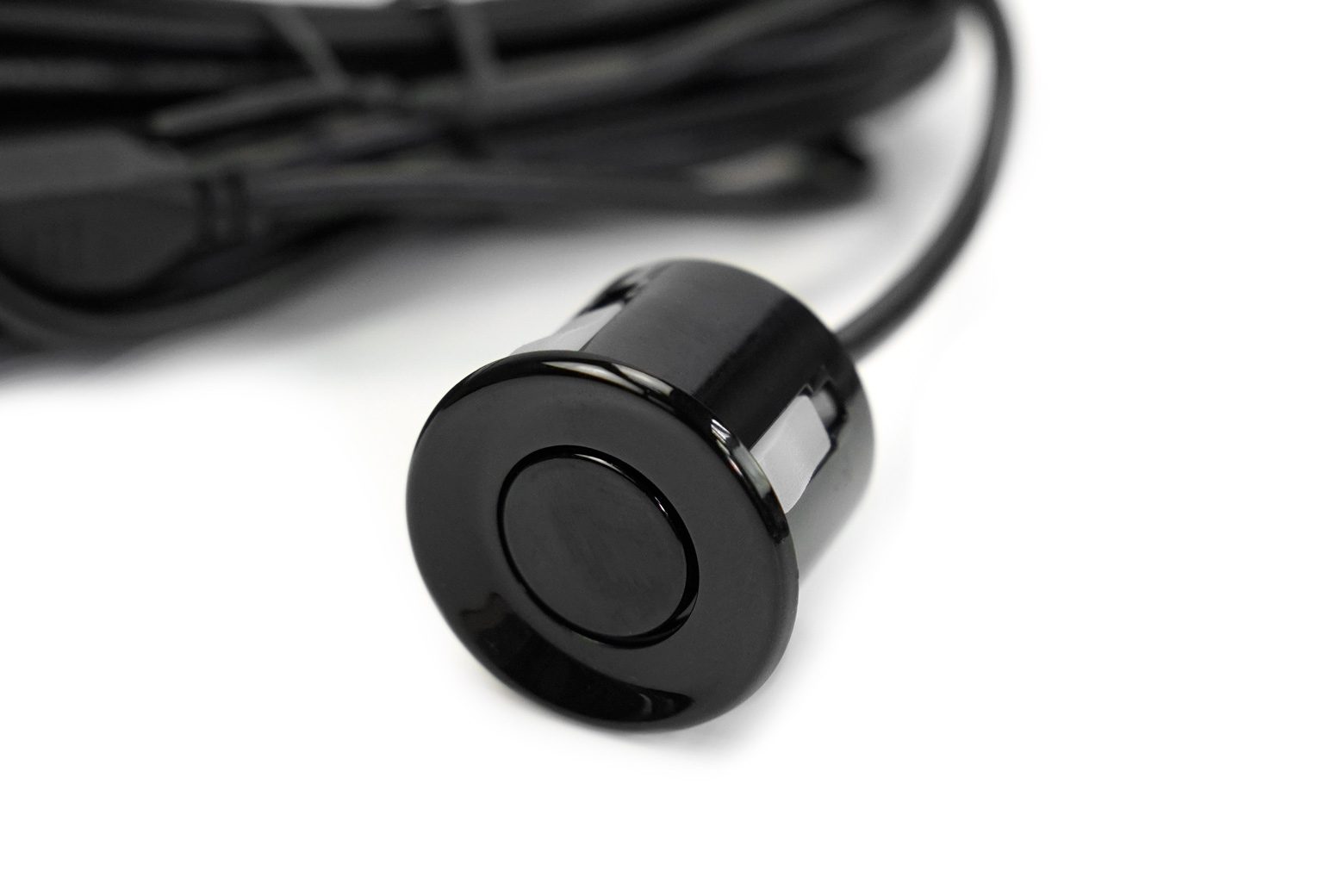

Introduzione Il sensore di distanza a ultrasuoni è un sensore di distanza a ultrasuoni ad alte prestazioni, resistente alle intemperie, progettato per un funzionamento affidabile in ambienti difficili. Funziona secondo il principio del sonar, emette onde sonore ad alta frequenza e calcola la distanza in base al tempo di volo dell’eco di ritorno. I principali elementi di differenziazione sono una sonda robusta e completamente sigillata, separata dalla scheda del circuito principale, misurazioni ad alta precisione con compensazione della temperatura e molteplici modalità operative versatili per adattarsi a un’ampia gamma di applicazioni. Design robusto e resistente alle intemperie La caratteristica principale del sensore di distanza a ultrasuoni è la sonda a ultrasuoni completamente chiusa e sigillata. Questo design fornisce una protezione significativa contro umidità, polvere e altri contaminanti ambientali, rendendolo ideale per l’impiego all’aperto a lungo termine o in ambienti industriali dove i sensori standard fallirebbero. A differenza dei tradizionali sensori a elemento aperto, può funzionare in modo affidabile in condizioni di pioggia senza compromettere le prestazioni o la longevità. Prestazioni di portata ad alta precisione Progettato per la precisione, il sensore di distanza a ultrasuoni fornisce una risoluzione di 3 mm nel suo campo di rilevamento da 30 cm a 500 cm. Fondamentalmente, incorpora la compensazione della temperatura integrata. Questa funzione si adatta automaticamente alle variazioni della velocità del suono causate dalle fluttuazioni di temperatura, garantendo letture della distanza coerenti e affidabili nell’intero intervallo operativo da -20°C a 70°C. L’ampio angolo di misurazione di 60° consente il rilevamento efficace di oggetti all’interno di un’ampia area. Modalità operative versatili Per massimizzare la compatibilità e la facilità di integrazione, SEN0208 offre diverse modalità operative distinte, che gli consentono di adattarsi a diverse architetture di sistema: Uscita larghezza impulso PWM (modalità 0): la modalità trigger/eco standard. Un impulso elevato sul pin di trigger avvia una misurazione e il sensore restituisce un impulso sul pin dell’eco la cui durata è proporzionale alla distanza misurata. Questo è l’ideale per la connessione diretta ai microcontrollori. Uscita automatica UART (modalità 1): in questa modalità, il sensore esegue autonomamente una misurazione ogni 100 ms e trasmette i dati sulla distanza tramite il pin UART TX. Ciò semplifica l’implementazione scaricando il controllo della temporizzazione dal processore host. Uscita controllata UART (modalità 2): questa modalità fornisce misurazioni su richiesta tramite UART. Il controller host invia un comando di attivazione al pin RX del sensore e il sensore risponde con una singola misurazione della distanza. Ciò consente un controllo preciso su quando si verificano le misurazioni. Uscita interruttore (modalità 3): questa modalità trasforma il sensore in un interruttore di prossimità senza contatto. Quando un oggetto viene rilevato entro una soglia di distanza preimpostata (predefinita 1,5 m), il pin di uscita passa allo stato alto. Questo è perfetto per semplici applicazioni di rilevamento della presenza senza la necessità di un microcontrollore per interpretare i dati. Nota: questo modello versione 2.0 rappresenta un aggiornamento significativo rispetto al precedente modello SR04T. I miglioramenti principali includono un intervallo di tensione operativa più ampio da 3,3 V a 5 V (rispetto all’SR04T solo a 5 V), garantendo una maggiore compatibilità. Inoltre, è dotato di molteplici modalità operative selezionabili per una flessibilità e versatilità superiori in varie applicazioni. Specifica Tensione di lavoro: DC 3,3-5 V Campo di rilevamento: 30 cm~500 cm Precisione: ±(1+S*0,5%) Angolo di misurazione: 60° Corrente silenziosa: 8 mA Corrente di lavoro: 40 mA Frequenza di lavoro: 40 KHz Risoluzione: 3 mm Compensazione della temperatura: Sì Temperatura di lavoro: -20 ~ 70°C Dimensioni PCB: 42 * 29 * 12 mm Lista di spedizione Sensore di distanza a ultrasuoni impermeabile x1 Documenti Prodotto Applicazioni Wiki Robotica e veicoli autonomi: per evitare ostacoli e navigare in modo efficace in tutte le condizioni atmosferiche. Automazione industriale: per il rilevamento del livello di liquidi nei serbatoi, il monitoraggio dell’altezza del materiale nelle tramogge e il rilevamento di oggetti sulle linee di produzione. Sistemi automobilistici: come sensore durevole per sistemi di assistenza al parcheggio e rilevamento veicoli. Sicurezza e monitoraggio: per un rilevamento affidabile della presenza nei sistemi di sicurezza esterni o negli spazi pubblici. Progetti Smart City: per applicazioni come il monitoraggio dei livelli di riempimento nei contenitori dei rifiuti pubblici o il rilevamento della presenza di veicoli nei parcheggi intelligenti.
