Sensore di distanza a ultrasuoni – SEN0272

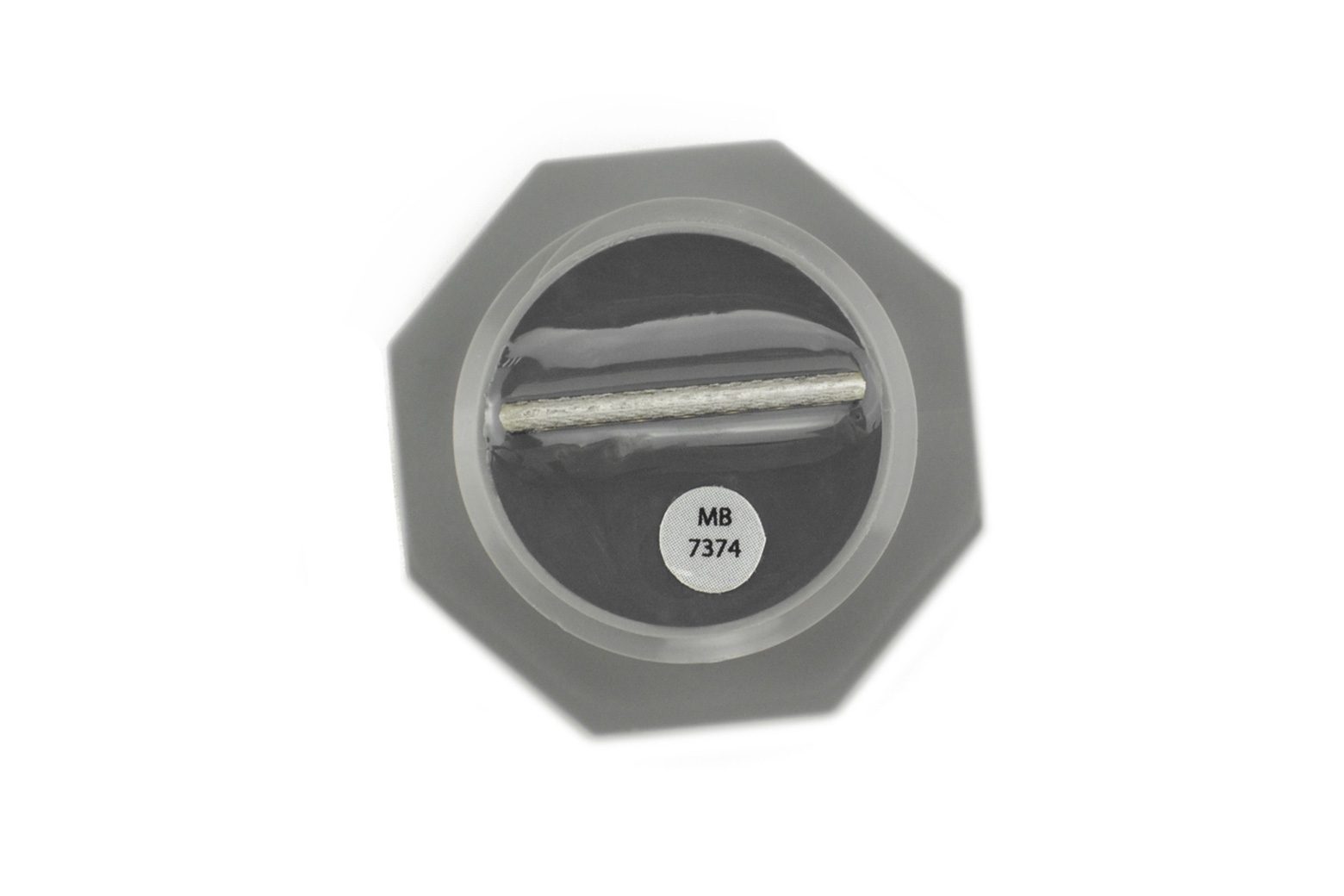

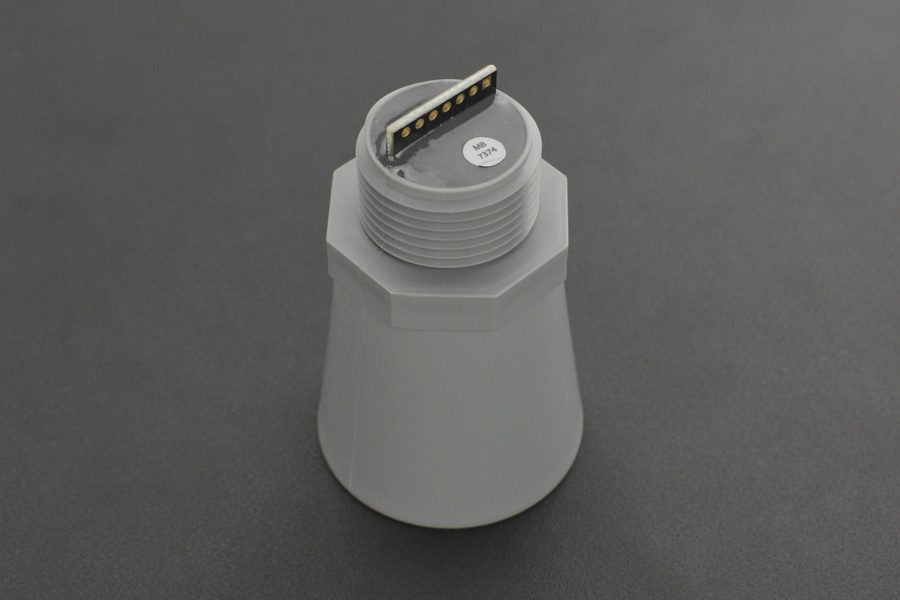

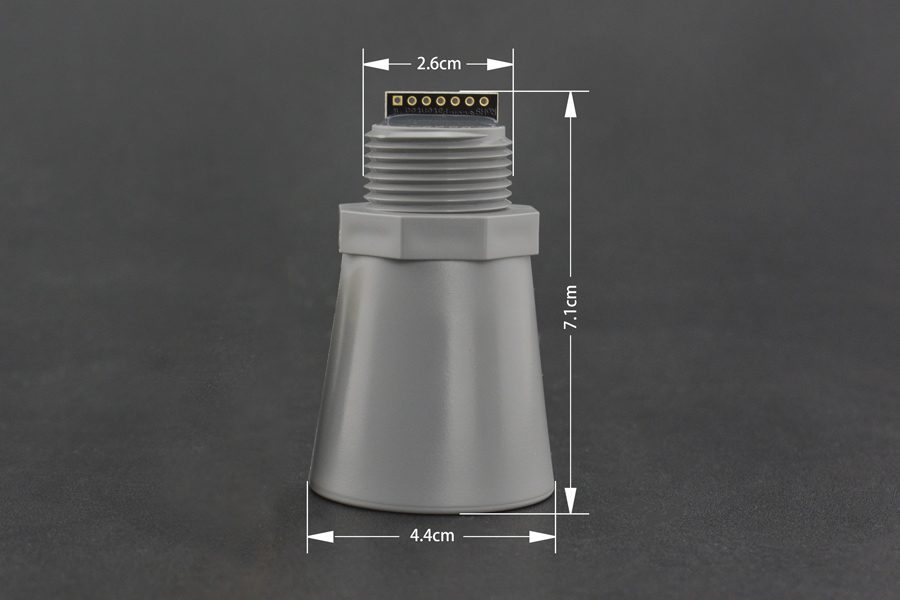

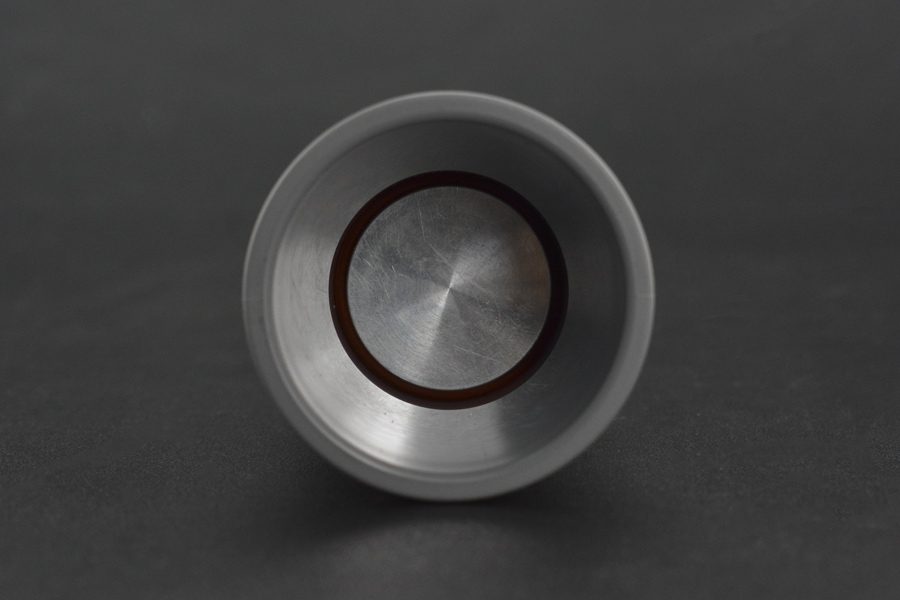

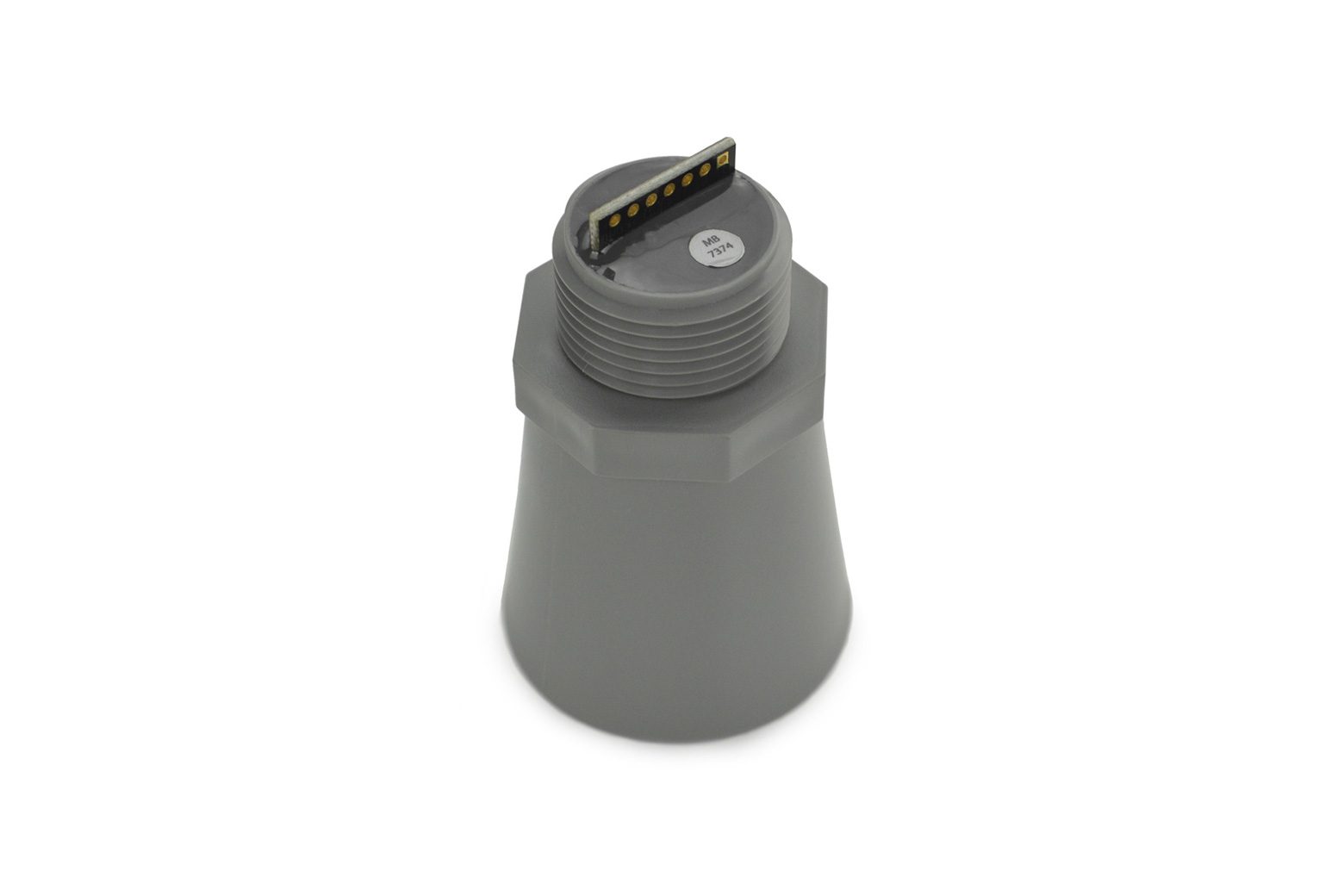

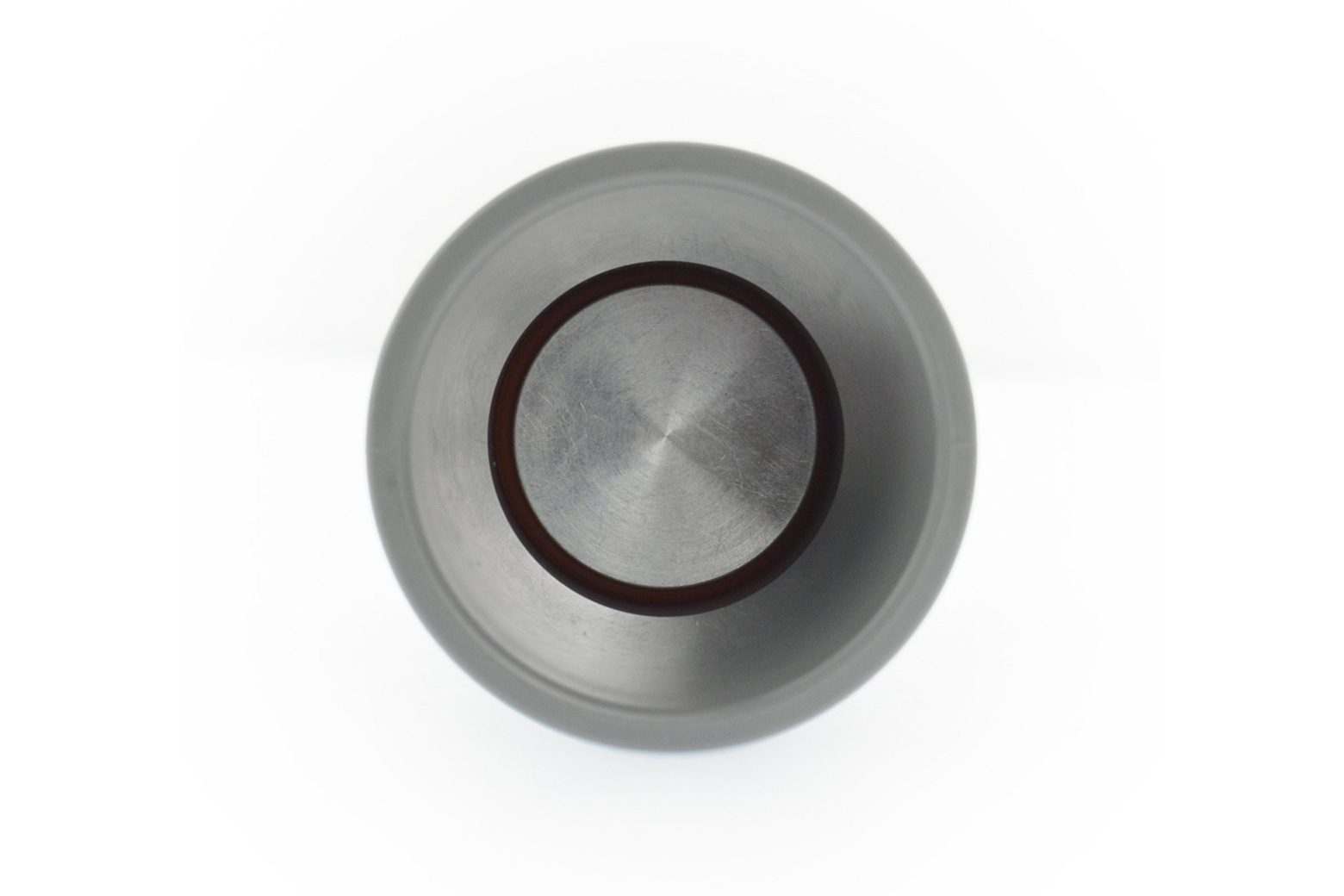

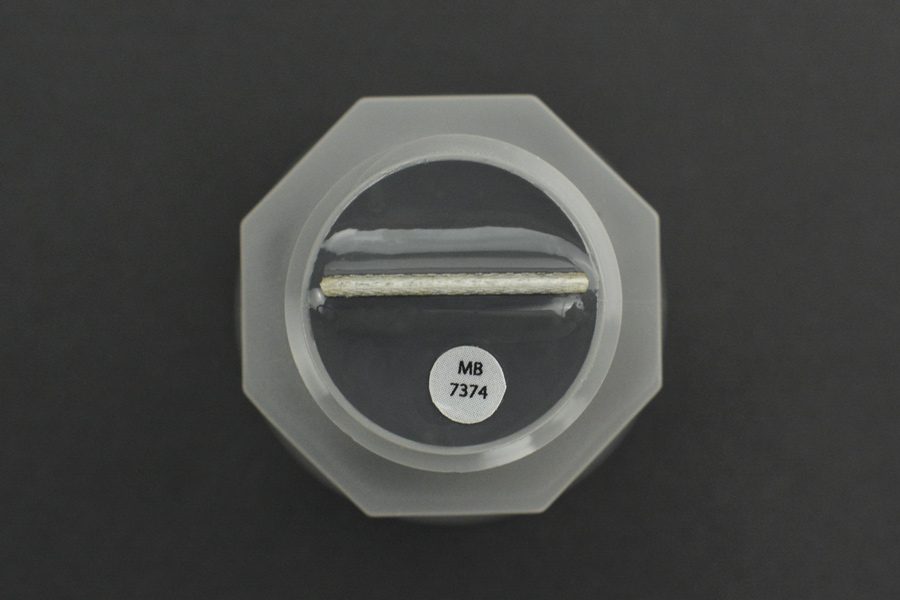

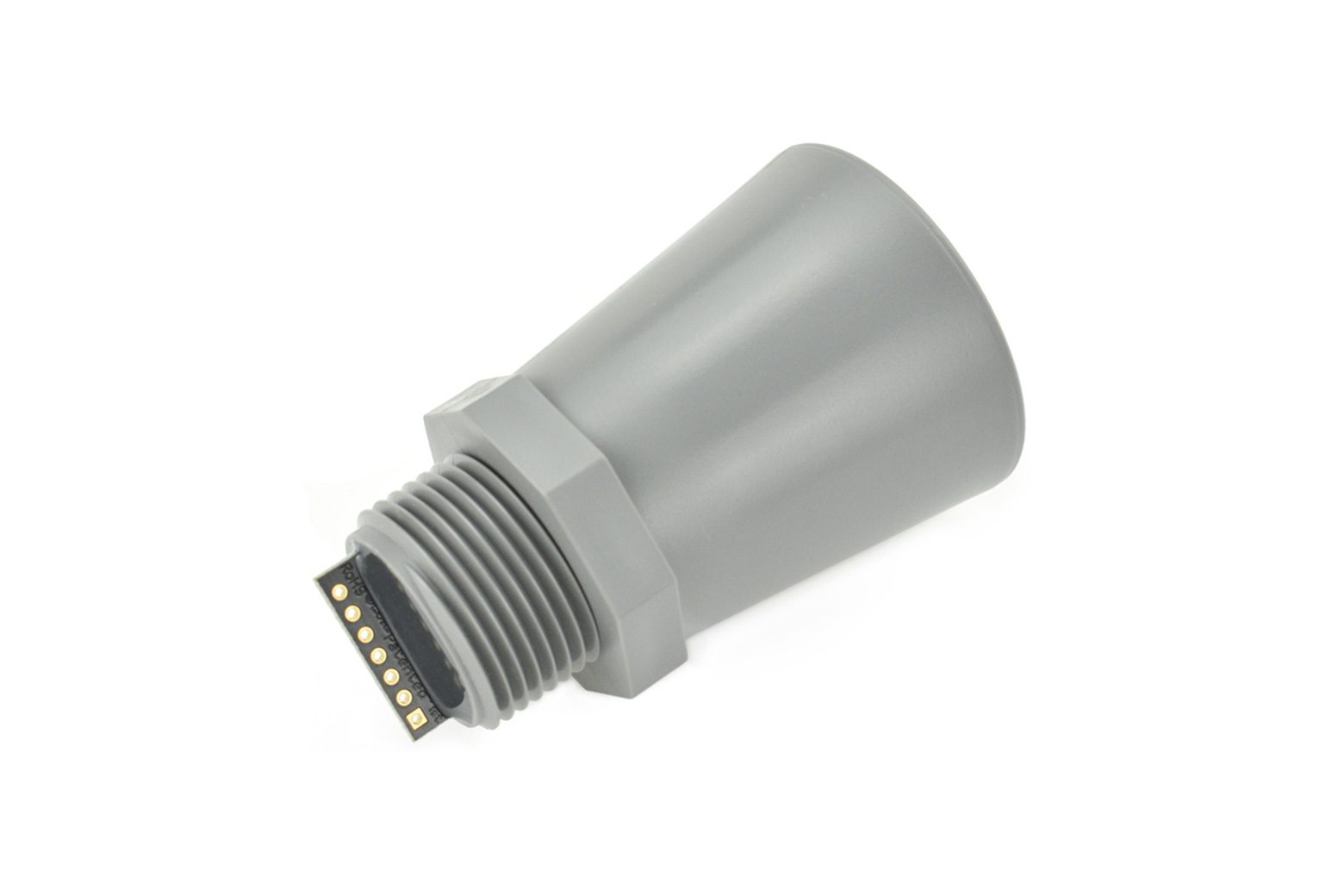

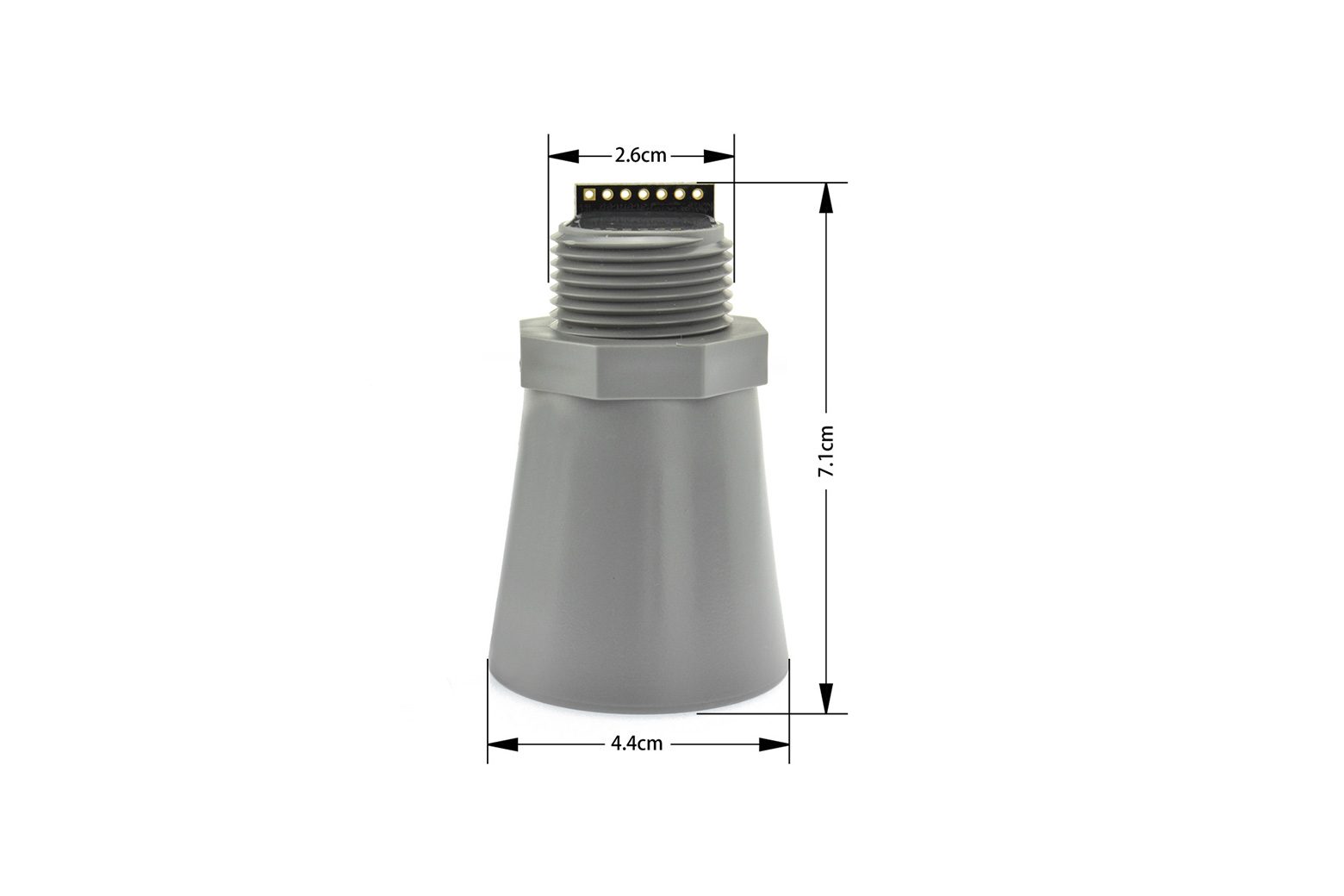

Introduzione Il MB7374 HRXL-MaxSonar-WRST7 resistente agli agenti atmosferici ha una risoluzione millimetrica e una velocità di lettura di 6 Hz e fornisce rilevamento a breve e lunga distanza e informazioni sulla portata da 500 mm a 5000 mm per il bersaglio rilevabile più vicino. Viene fornito con una sensibilità maggiore rispetto ai nostri sensori standard e include varie opzioni di uscita: larghezza di impulso, tensione analogica e seriale TTL. L’MB7374 della linea di sensori esterni HRXL-MaxSonar-WRS è un robusto modulo componente sensore a ultrasuoni. Questo sensore è disponibile in un alloggiamento in PVC compatto e robusto che soddisfa lo standard IP67 contro l’intrusione di acqua e si adatta ai raccordi elettrici standard per tubi in PVC da 3/4 di pollice. I sensori HRXL-MaxSonar-WRS sono calibrati in fabbrica per adattarsi a schemi di raggi stretti del sensore e fornire zone di rilevamento affidabili a lungo raggio. L’MB7374 è dotato di un filtro interno che rappresenta una media ponderata esponenziale distorta di recente. Questo filtro è limitato a cambiare un massimo di 7 mm al secondo. Il sensore applica accuratamente la compensazione della temperatura a ogni lettura, utilizzando il sensore di temperatura integrato o il sensore di temperatura esterno opzionale, HR-MaxTemp. Inoltre, l’MB7374 offre letture della distanza praticamente prive di rumore grazie all’uso di potenza acustica ad alto rendimento combinata con guadagno a variazione continua, calibrazione automatica di fondo in tempo reale, analisi della firma della forma d’onda in tempo reale e algoritmi di reiezione del rumore. Ciò vale anche in presenza di molte delle varie fonti di rumore acustico o elettrico. Specifiche Risoluzione di 1 mm Velocità di lettura a 6 Hz Compensazione della temperatura interna Il sensore a ultrasuoni da 42 kHz misura la distanza dagli oggetti Conformità RoHS Lettura da tutte e 3 le uscite del sensore: tensione analogica, seriale, larghezza dell’impulso Praticamente nessuna zona morta del sensore, oggetti più vicini di 50 cm come 50 cm Portata massima di 5 metri (196 pollici) Funziona con 2,7-5,5 V Basso fabbisogno di corrente medio di 3,1 mA Modulo piccolo e leggero Progettato per una facile integrazione nel tuo progetto o prodotto Temperatura operativa Da -40°C a +65°C (da -40°F a +149°F) Calibrazione automatica in tempo reale (tensione, umidità e rumore ambientale) Filtraggio firmware per un’eccellente tolleranza al rumore e eliminazione dei disturbi Resistente agli agenti atmosferici (IP67), resistente agli agenti chimici opzionale Opzione F Si abbina ai raccordi elettrici standard per tubi in PVC da 3/4″ per un facile montaggio (filettatura nazionale per tubi da 3/4″ diritta) Zona di rilevamento lunga e stretta Uscita seriale TTL Consigliata per la misurazione del livello di neve Consigliata per le condizioni atmosferiche monitoraggio della stazione Ottimo per applicazioni con bersagli in movimento lento Portata massima di 5 metri (196 pollici) Lista di spedizione HRXL-MaxSonar-WRST7(MB7374) x1 Documenti HRXL-MaxSonar-WRST7 Scheda tecnica
