Sensore di distanza a ultrasuoni – SEN0278

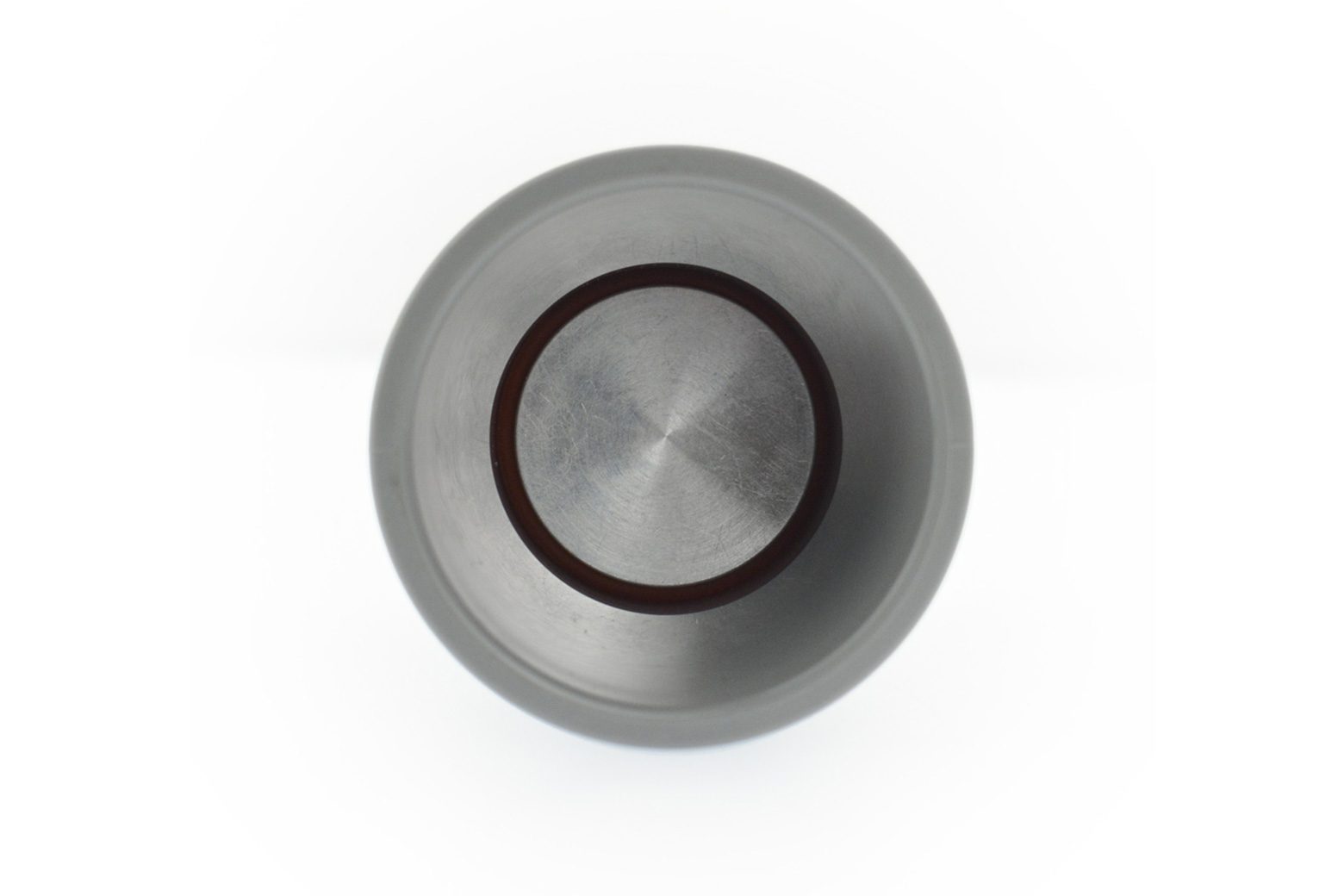

Introduzione Il sensore MB7574 SCXL-MaxSonar-WRST7 resistente agli agenti atmosferici presenta una risoluzione millimetrica e una velocità di lettura di 0,6 Hz, fornisce rilevamento a breve e lunga distanza e informazioni sulla portata da 500 mm a 5000 mm per il bersaglio rilevabile più vicino e include varie opzioni di uscita: larghezza di impulso, tensione analogica e seriale TTL. Inoltre, il sensore è dotato di un’efficace capacità autopulente progettata per ridurre l’impatto della condensa e del gelo in ambienti chiusi e ad alto tasso di umidità, fornendo una sensibilità maggiore rispetto ai nostri sensori standard. L’MB7574 della linea di sensori esterni SCXL-MaxSonar-WRS è un robusto modulo componente sensore a ultrasuoni. Questo sensore è disponibile in un alloggiamento in PVC compatto e robusto che soddisfa lo standard IP67 contro l’intrusione di acqua e si adatta ai raccordi elettrici standard per tubi in PVC da 3/4 pollici. I sensori SCXL-MaxSonar-WRS sono calibrati in fabbrica per adattarsi a schemi di raggi stretti del sensore e fornire zone di rilevamento affidabili a lungo raggio. L’MB7574 è dotato di un filtro interno che rappresenta una media ponderata esponenziale distorta di recente. Questo filtro è limitato a modificare un massimo di 1 mm per lettura. Il sensore applica accuratamente la compensazione della temperatura a ogni lettura, utilizzando il sensore di temperatura integrato o il sensore di temperatura esterno opzionale, HR-MaxTemp. Inoltre, l’MB7574 offre letture della distanza praticamente prive di rumore grazie all’uso di potenza acustica ad alto rendimento combinata con guadagno a variazione continua, calibrazione automatica di fondo in tempo reale, analisi della firma della forma d’onda in tempo reale e algoritmi di reiezione del rumore. Ciò vale anche in presenza di molte delle varie fonti di rumore acustico o elettrico. Specifiche Risoluzione del trasduttore autopulente da 1 mm Velocità di lettura di 0,58 Hz Compensazione della temperatura interna Il sensore a ultrasuoni da 42 kHz misura la distanza dagli oggetti Conformità RoHS Lettura da tutte e 3 le uscite del sensore: tensione analogica, seriale, larghezza di impulso Praticamente nessuna zona morta del sensore, oggetti più vicini di 50 cm di distanza come 50 cm Funziona con 2,7-5,5 V Basso fabbisogno di corrente medio di 68 mA Modulo piccolo e leggero Progettato per una facile integrazione nel progetto o nel prodotto Operativo temperatura da -40°C a +65°C (da -40°F a +149°F) Calibrazione automatica in tempo reale (tensione, umidità e rumore ambientale) Filtraggio firmware per un’eccellente tolleranza al rumore e eliminazione dei disturbi Resistente agli agenti atmosferici (IP67), resistente agli agenti chimici opzionale Opzione F Zona di rilevamento lunga e stretta Uscita seriale TTL Consigliata per la misurazione del livello di neve Consigliata per il monitoraggio della stazione meteorologica Portata massima di 5 metri (196 pollici) Filtro di limitazione della velocità Ricorda l’ultima portata segnalata quando non è rilevabile alcun bersaglio Elenco di spedizione SCXL-MaxSonar-WRST7 (MB7574) x1 Documenti SCXL-MaxSonar-WRST7 Scheda tecnica
