Sensore di distanza a ultrasuoni SRF01 (18~600 cm) – SEN0004

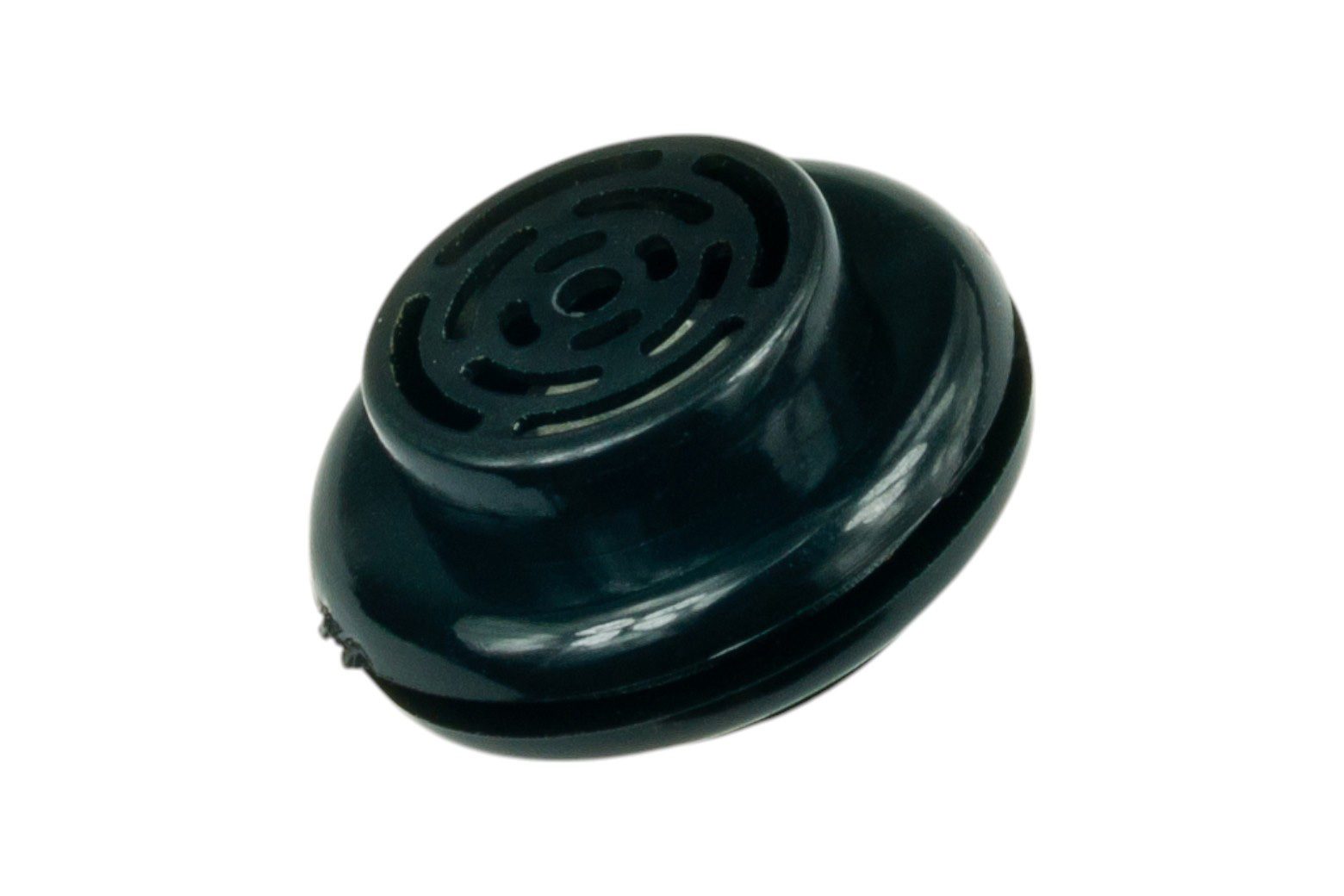

Introduzione Si tratta di un piccolo sensore a trasduttore singolo dalle prestazioni impressionanti. Il telemetro a ultrasuoni SRF01 utilizza la tecnologia AutoTune di seconda generazione di Devantech che consente di spaziare da 6 metri (19,7′) fino a zero su un singolo modulo sonar trasduttore. Collega fino a 16 moduli SRF01 a una singola linea di microcontrollore, utilizzando un semplice protocollo di rete seriale TTL (tollerante a 3,3 ~ 5 V) di un “Break”, indirizzo del sensore a 2 byte e il comando. L’SRF01 a quell’indirizzo risponderà in modo appropriato (controlla le risorse). Quando si utilizza SRF01 sono disponibili due diverse modalità operative. La modalità standard è la “Modalità Avanzata”, che consente di arrivare fino al trasduttore (0 cm). Ciò richiede che l’SRF01 effettui 5 letture fino a un intervallo di 30 cm o più e imposti un bit di calibrazione interno. La “Modalità Standard” non richiede questa routine di calibrazione, ma riduce la portata effettiva da 18 cm a 6 m (da 7″ a 19,7′). Per rendere il montaggio un gioco da ragazzi, viene fornito un anello di tenuta in gomma per montare l’SRF01, che può fissare il sensore in un pannello non più spesso di 1,7 mm (0,067″). Fornito con occhiello di montaggio. Il cavo JST a 3 pin non è incluso. Specifiche Voltaggio: da 3,3 V a 12 V. Corrente: 25 mA. 11mA in attesa. 55uA Sonno. Frequenza: 40 KHz Portata: da 18 cm (7 pollici) a 600 cm (236 pollici) (Specifiche industriali’, nessuna calibrazione richiesta) Portata: da 0 cm a 600 cm (236 pollici) (Specifiche hobby’ dopo la calibrazione automatica). Connessione: bus seriale a un pin a 9600 baud. Fino a 16 SRF01 collegati a un singolo pin del controller. Unità: intervallo riportato in cm o pollici. Molto leggero, solo 2,7 g. Lista di spedizione Sensore a ultrasuoni SRF01 x1 Documenti WIKI Dati tecnici Campione Arduino
