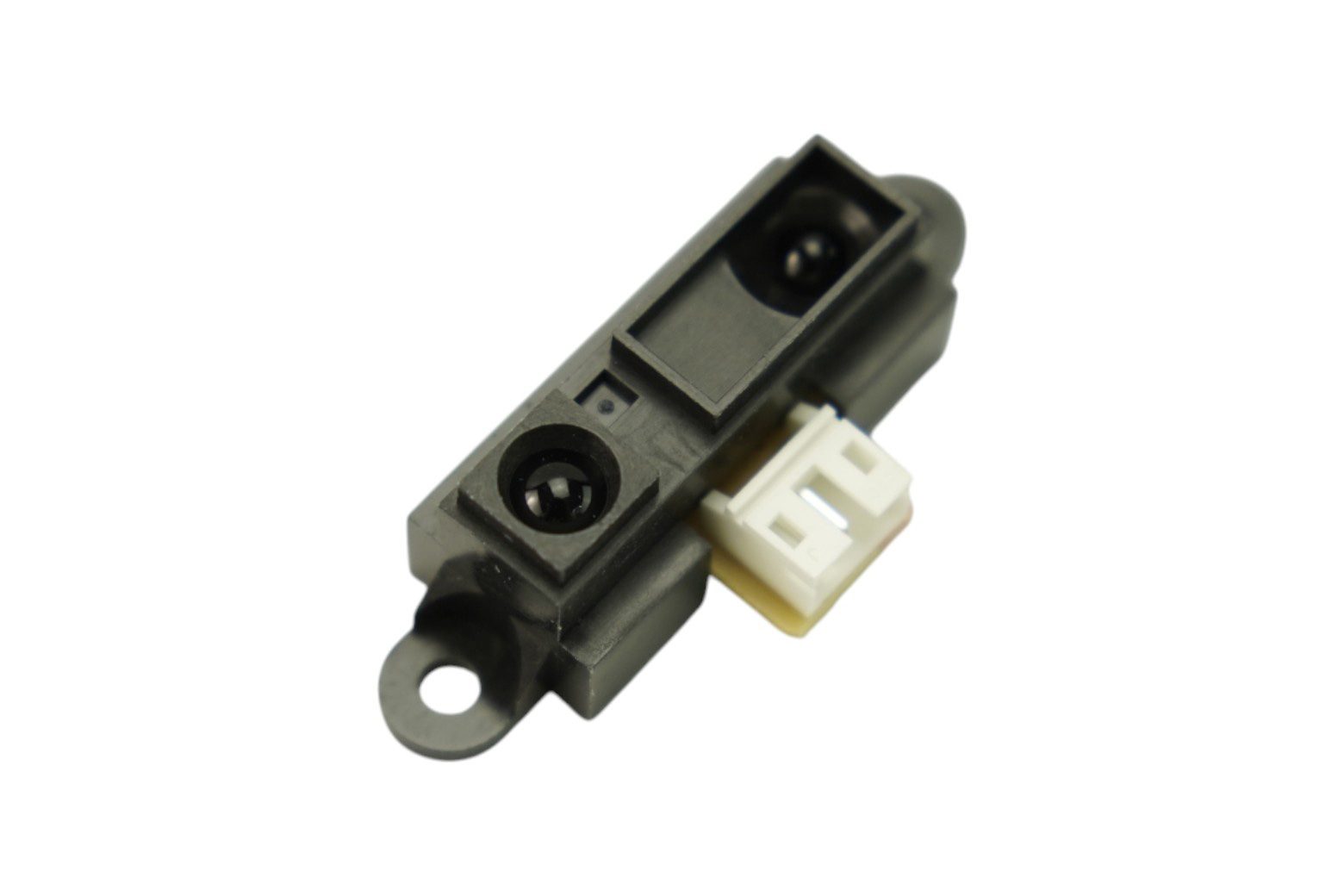

Sensore di distanza IR Sharp GP2Y0A21 per Arduino – SEN0014

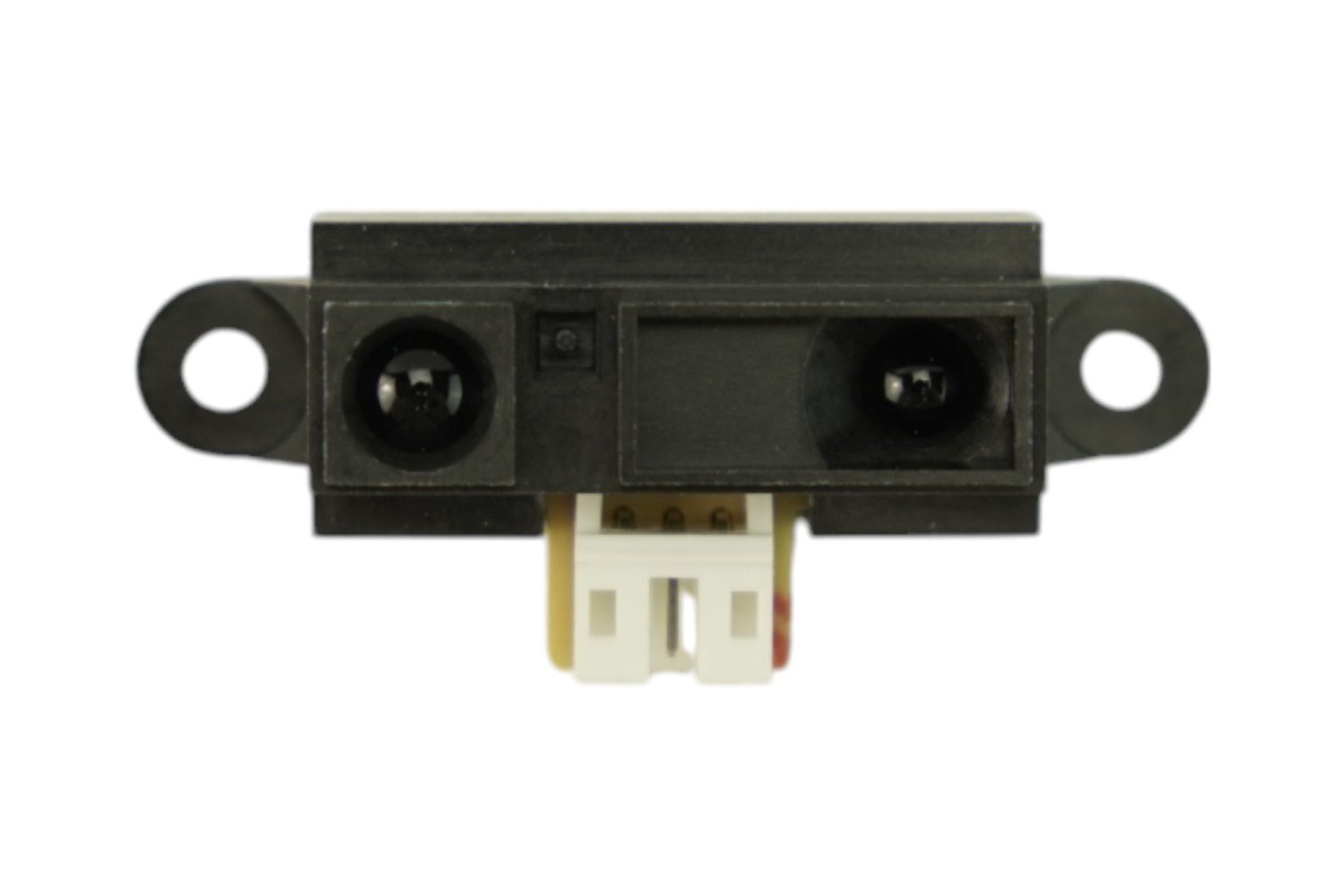

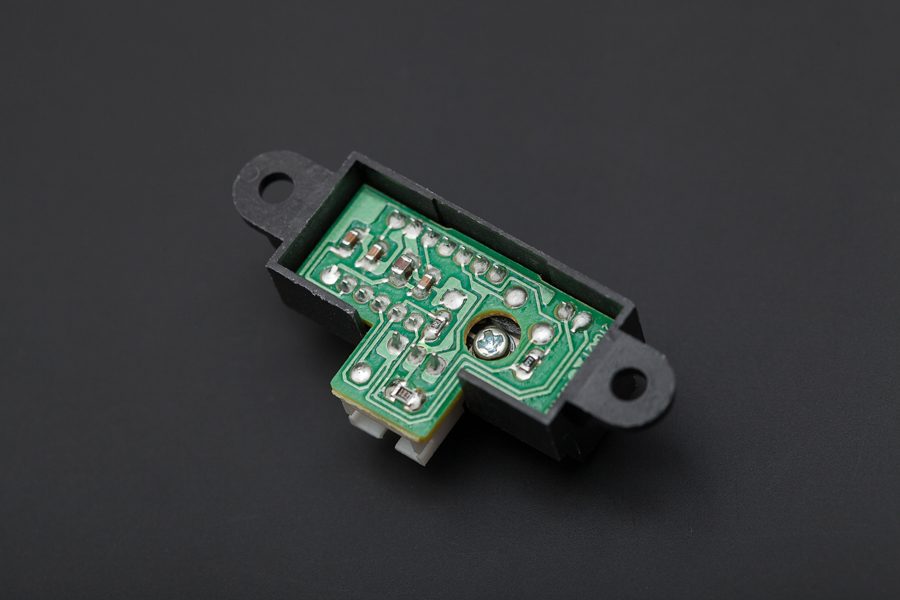

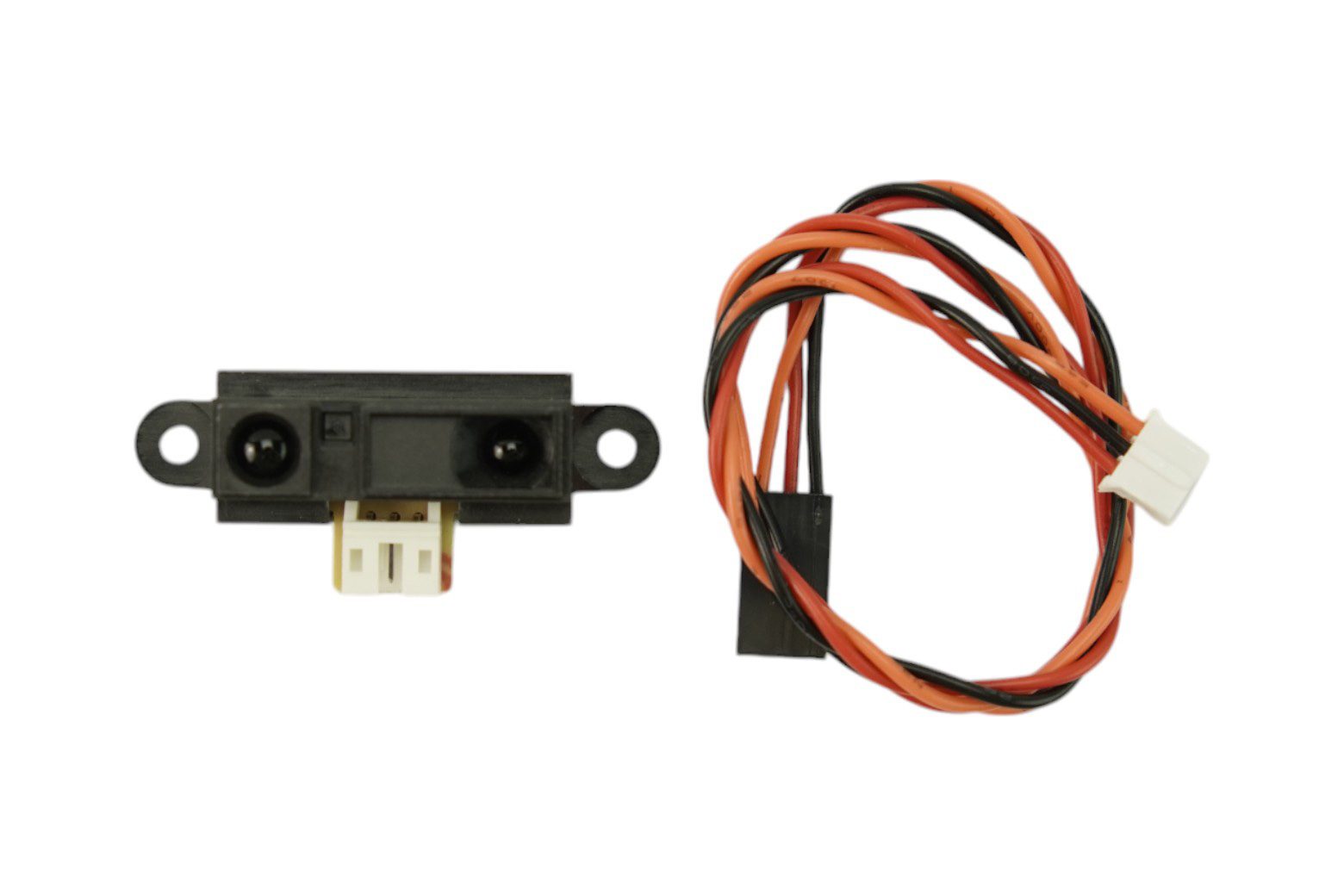

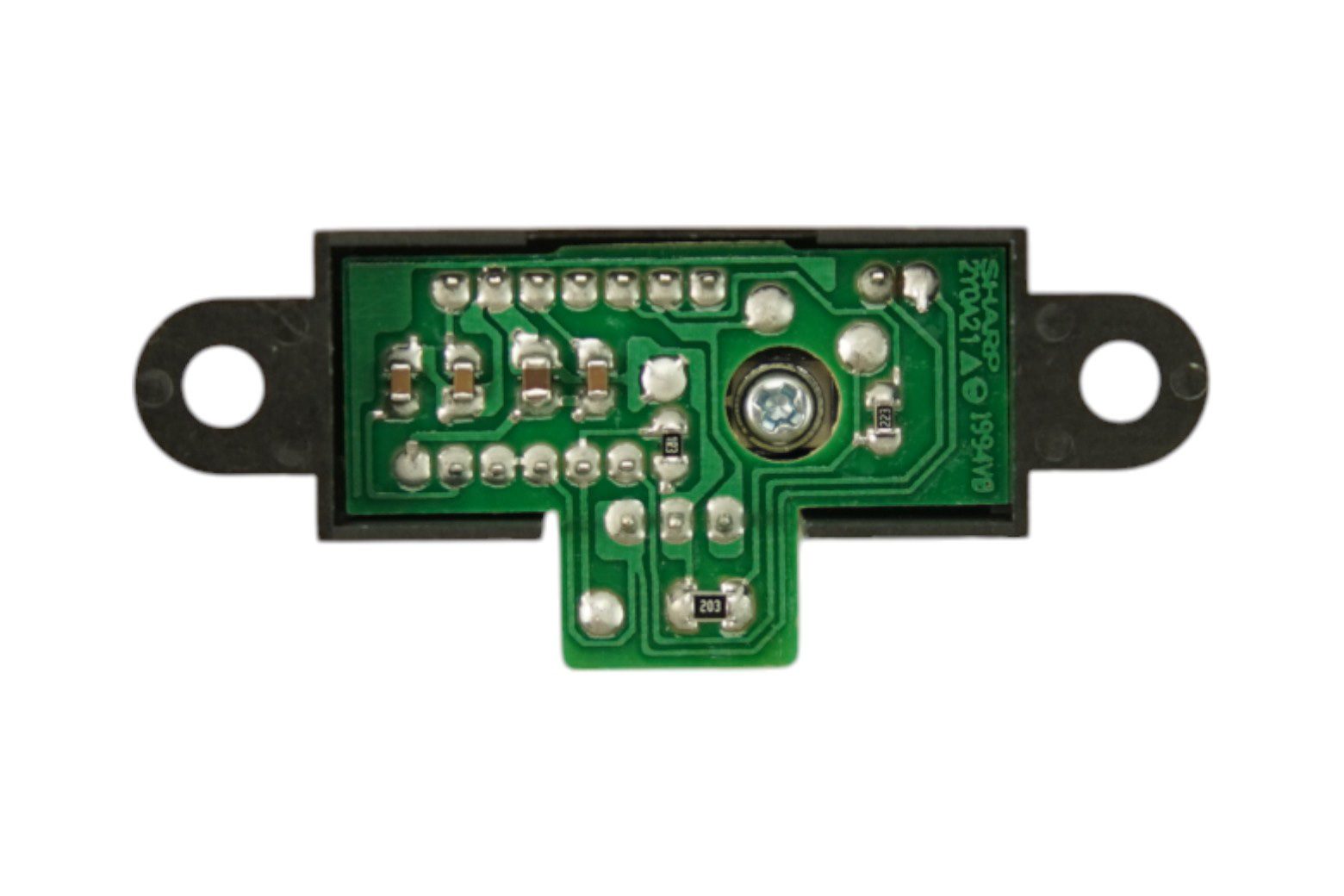

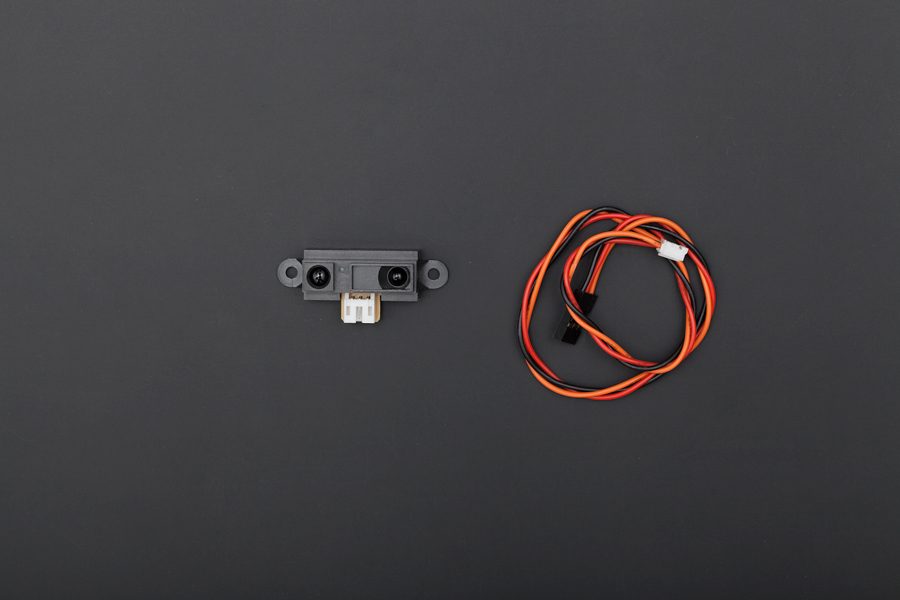

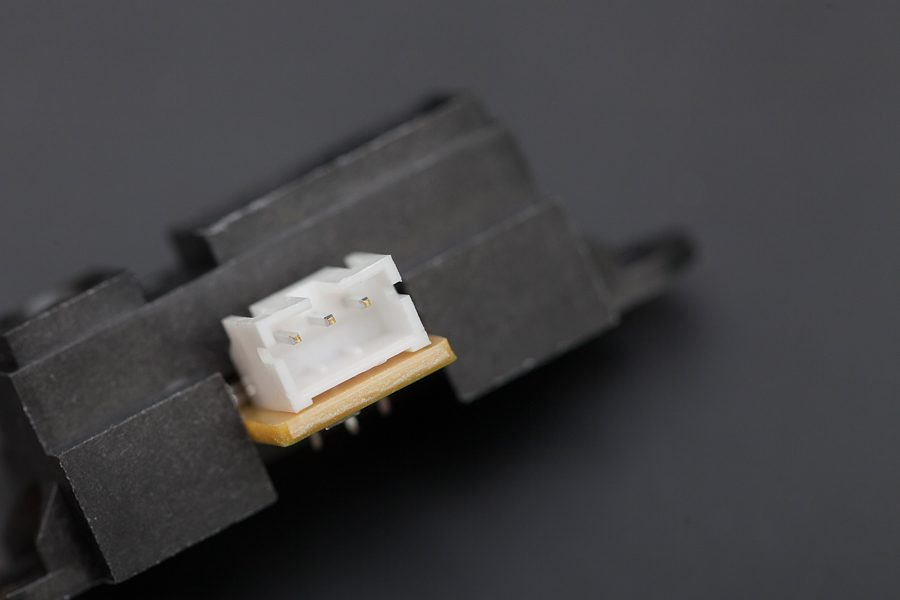

Introduzione I sensori di distanza Sharp sono una scelta popolare per molti progetti che richiedono misurazioni accurate della distanza. Questo sensore IR è più economico dei telemetri sonar, ma fornisce prestazioni molto migliori rispetto ad altre alternative IR. L’interfaccia con la maggior parte dei microcontrollori è semplice: la singola uscita analogica può essere collegata a un convertitore analogico-digitale per effettuare misurazioni della distanza oppure l’uscita può essere collegata a un comparatore per il rilevamento della soglia. Il campo di rilevamento di questa versione è compreso tra circa 10 cm e 80 cm (da 4″ a 32″); di seguito è mostrato un grafico della distanza in funzione della tensione di uscita. Il GP2Y0A21 utilizza un connettore JST a 3 pin che si collega al nostro cavo JST a 3 pin per sensori di distanza Sharp (non inclusi) come mostrato nell’immagine in alto a destra. È anche semplice saldare tre fili al sensore su cui sono montati i pin del connettore (vedere l’immagine in basso a destra). Guardando il retro, i tre collegamenti da sinistra a destra sono alimentazione, terra e segnale di uscita. Sensore di distanza IR Sharp GP2Y0A21 (10-80 cm) per Arduino Progetti correlati: Come costruire una ventola di raffreddamento intelligente con Arduino? NOTA: tutti i sensori Sharp di DFRobot vengono spediti con cavo JST. Specifiche Voltaggio operativo: Da 4,5 V a 5,5 V Consumo medio di corrente: 30 mA (tipico) Intervallo di misurazione della distanza: Da 10 cm a 80 cm (da 4″ a 32″) Tipo di uscita: tensione analogica Differenziale di tensione di uscita nell’intervallo di distanza: 1,9 V (tipico) Tempo di risposta: 38 ± 10 ms Dimensioni confezione: 29,5×13,0×13,5 mm (1,16×0,5×0,53″) Peso: 3,5 g (0,12 once) Documenti Wiki Doc Scheda tecnica
