Sensore di forza circolare con cavi estesi – SEN0295

Descrizione

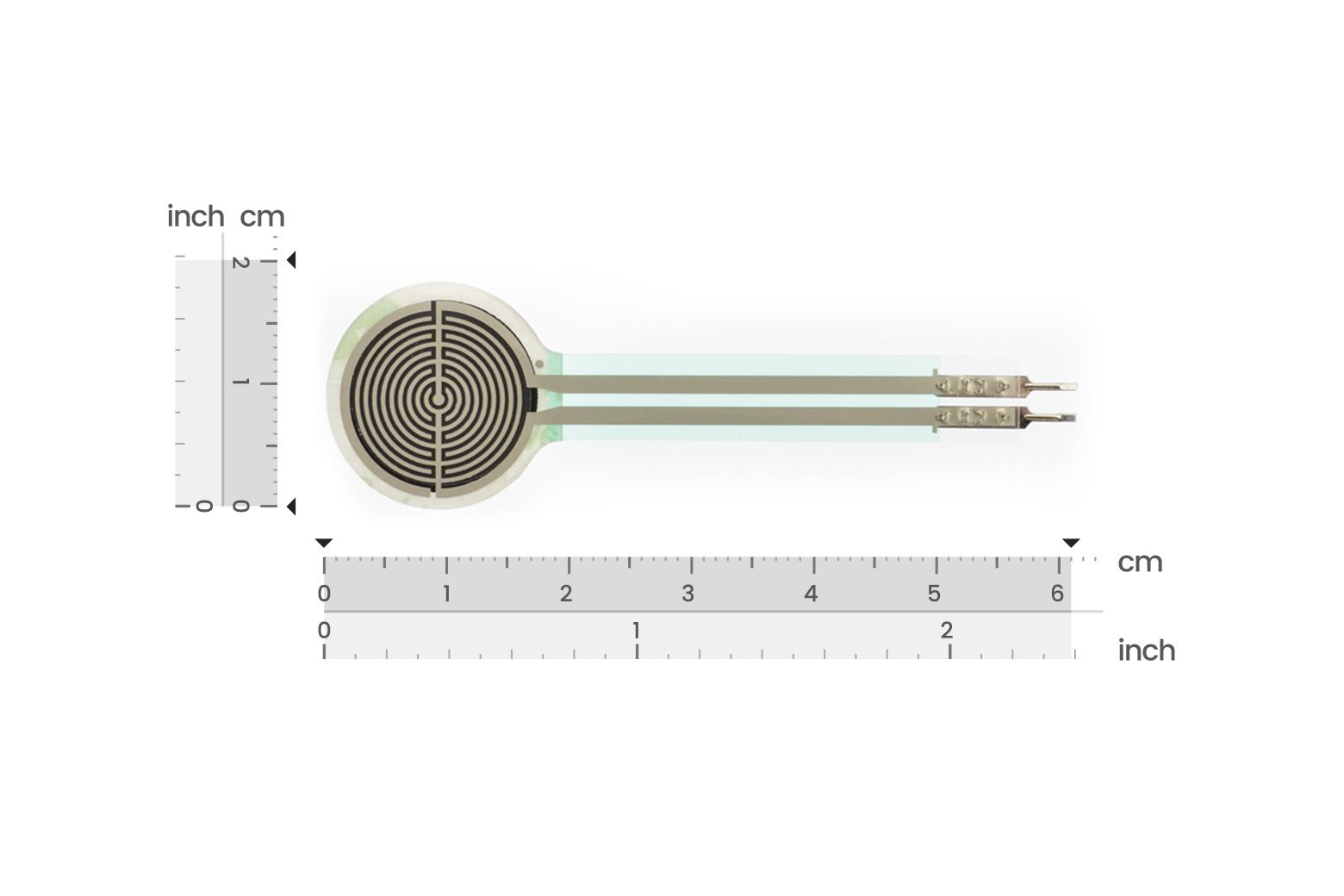

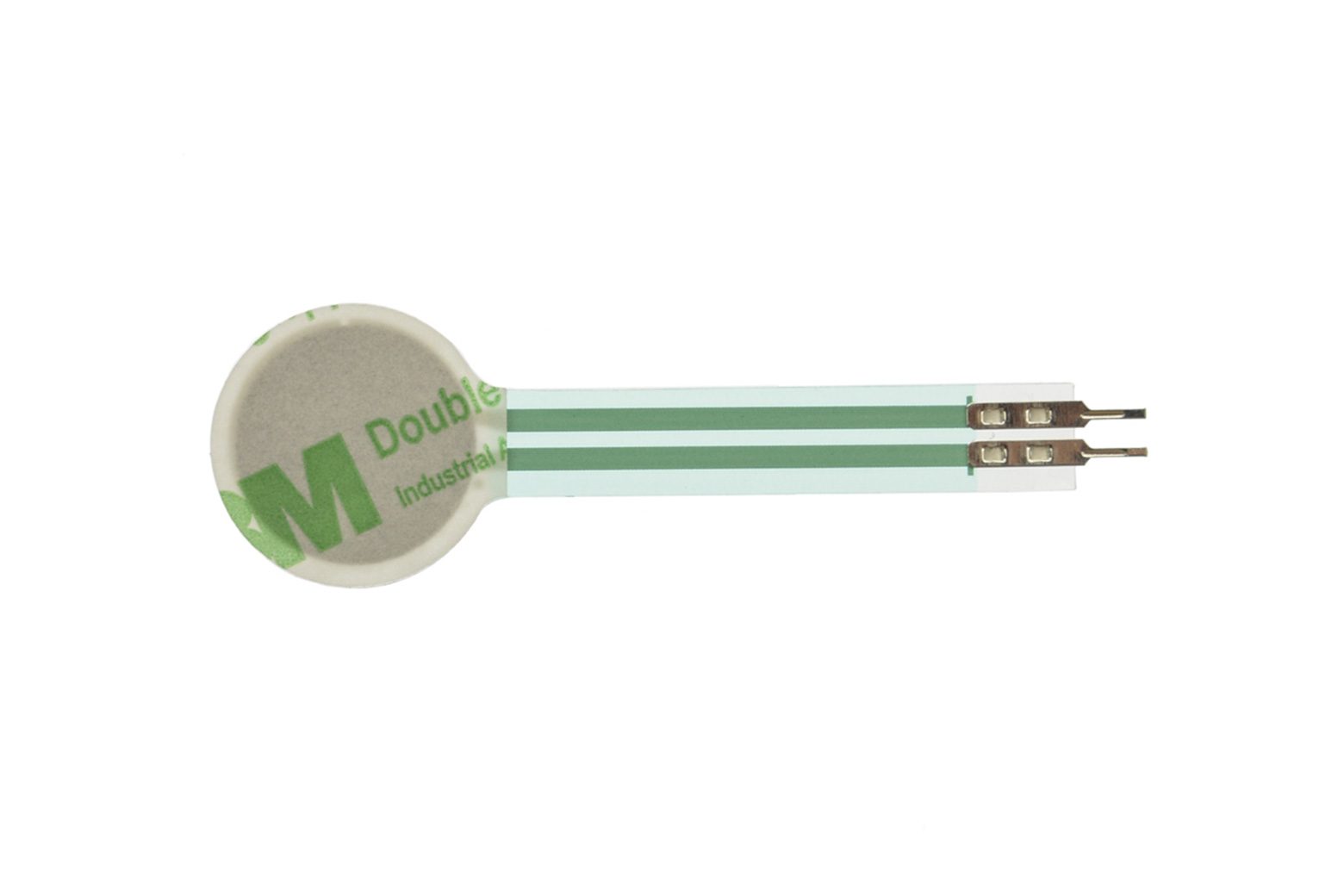

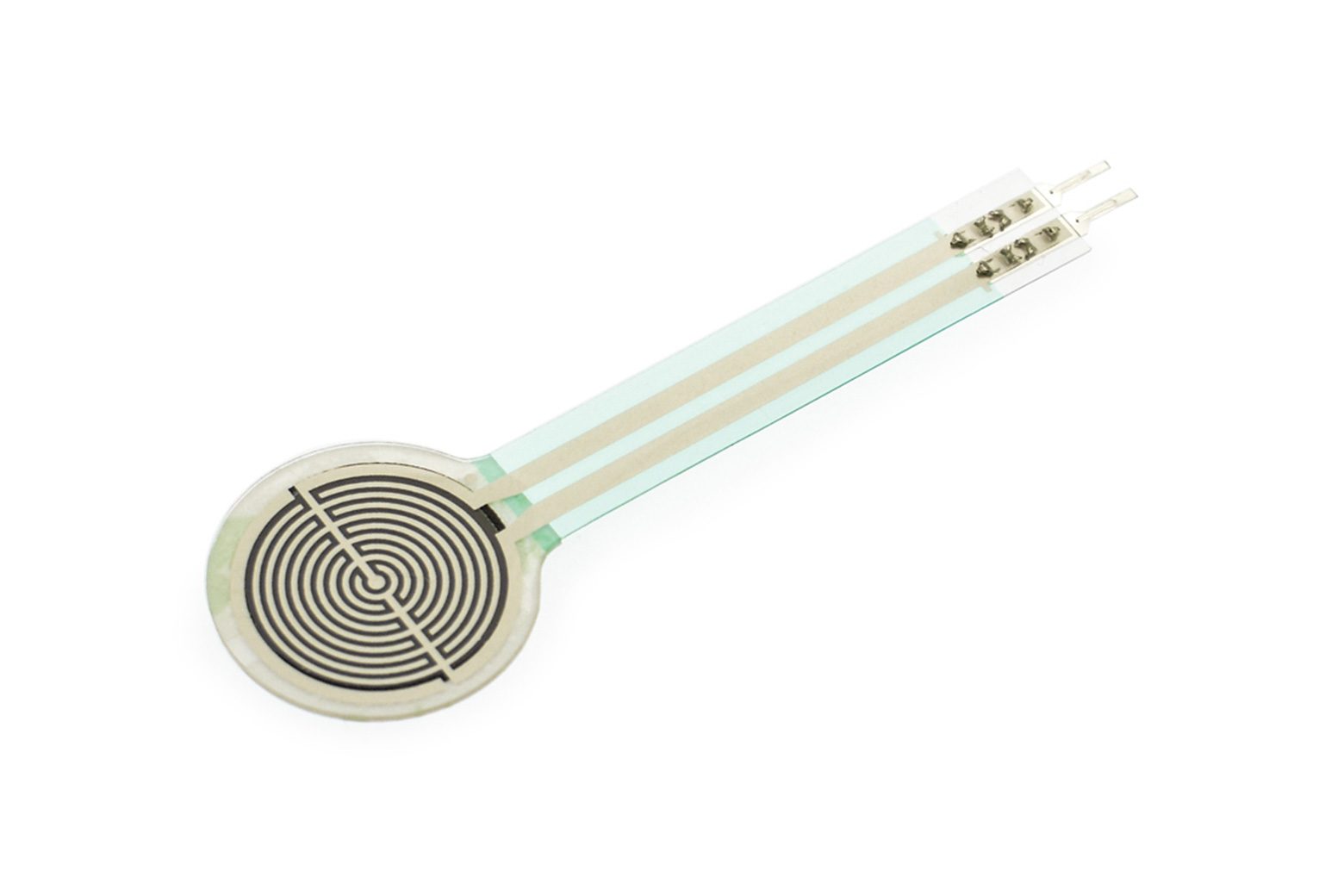

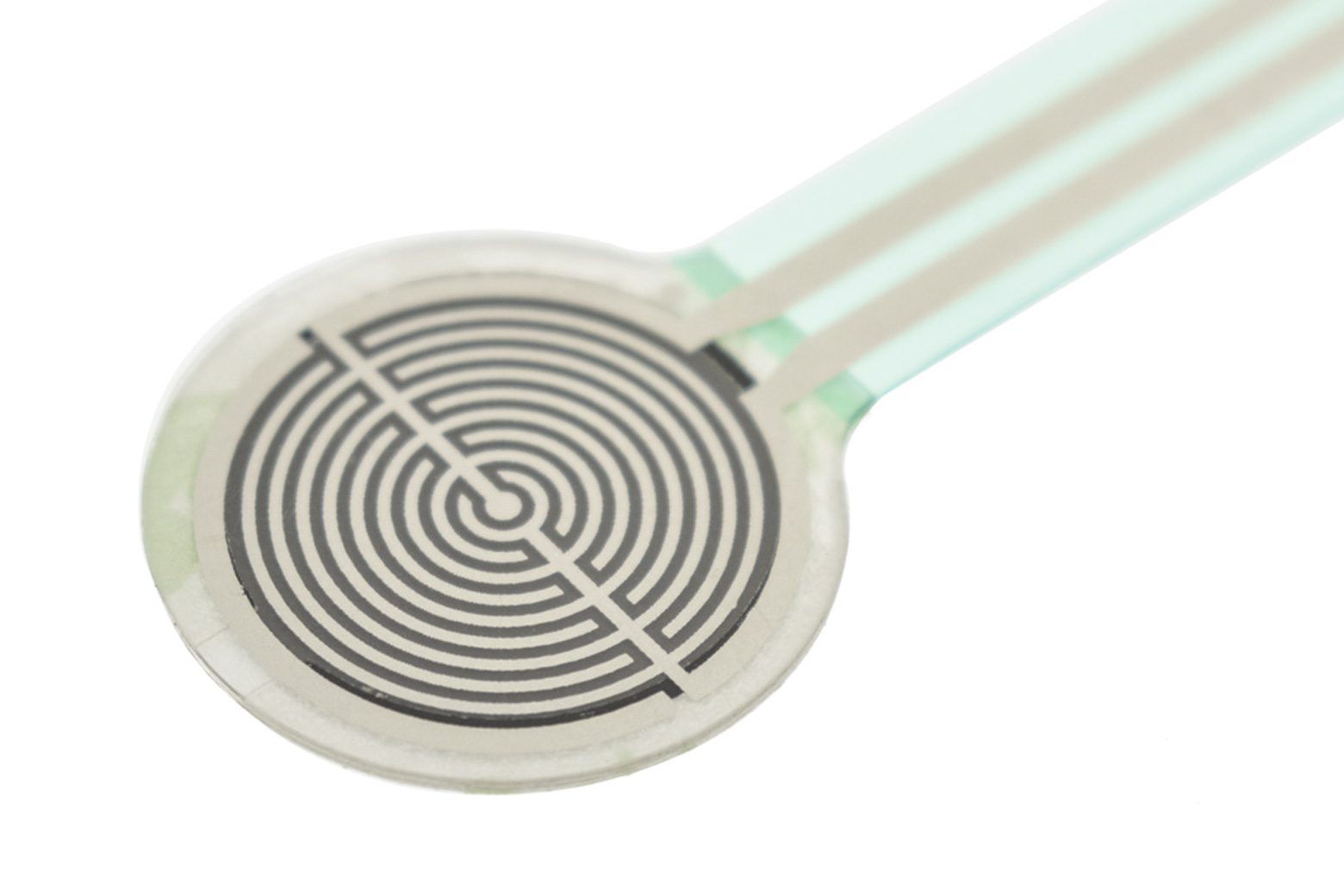

Introduzione Si tratta di un sensore di pressione circolare flessibile a film sottile con gambe lunghe con un diametro di 18,3 mm, che può essere utilizzato per realizzare un rilevamento della pressione altamente sensibile. Il sensore è durevole e progettato per rilevare la pressione statica e dinamica con un’elevata velocità di risposta. I suoi vantaggi di registrare l’intensità e la frequenza della forza lo rendono ampiamente utilizzato in tutti i tipi di applicazioni, come pressostato, sistema di monitoraggio del letto, sneaker intelligente e sistema di dispositivi medici. Questi sensori sono anche molto facili da usare. Il sensore di pressione flessibile RP-C è costituito da una pellicola ultrasottile con eccellenti proprietà meccaniche, eccellenti materiali conduttivi e strati sensibili alla pressione nanometrici. Sullo strato superiore del sensore sono presenti una pellicola sottile e uno strato sensibile alla pressione, mentre sullo strato inferiore sono presenti una pellicola sottile e un circuito conduttivo. Questi due strati sono incollati insieme tramite nastro biadesivo. Quando la pressione esterna si applica all’area attiva, il circuito disconnesso dello strato inferiore sarà collegato attraverso lo strato sensibile alla pressione dello strato superiore, mediante il quale convertire la pressione in resistenza. La resistenza di uscita diminuisce all’aumentare della pressione. RP-C18.3-LT Diagramma dimensionale Specifica forza/resistenza Spessore: 0,4 mm Forza di innesco: 20 g, attivato (resistenza predefinita Intervallo di misurazione della pressione: 20 g~6 kg Misurazione della pressione statica e della pressione dinamica (entro la frequenza di 10 Hz) Resistenza iniziale: >10 MΩ Tempo di attivazione: Temperatura di funzionamento: -40 ℃ ~ + 85 ℃ Durata della vita: > 1 milione di volte Isteresi: +10% ， (RF+ -RF-)/FR+ ， Tempo di risposta della forza: EMI: non generare EDS: non generare Deriva: lista di spedizione Sensore di pressione a film sottile RP-C18.3-LTx1 Documenti Wiki del prodotto
