Sensore di livello del liquido a tubo capacitivo – SEN0509

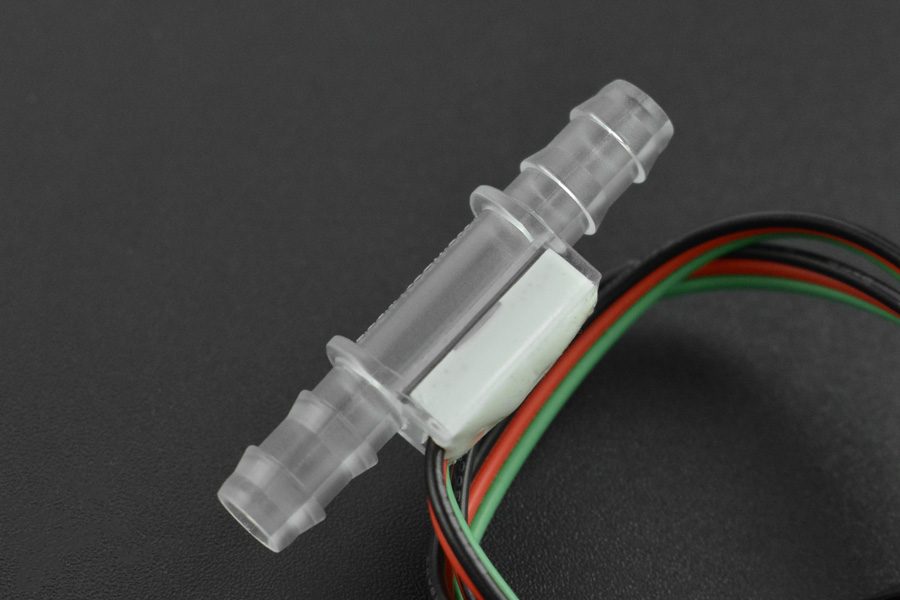

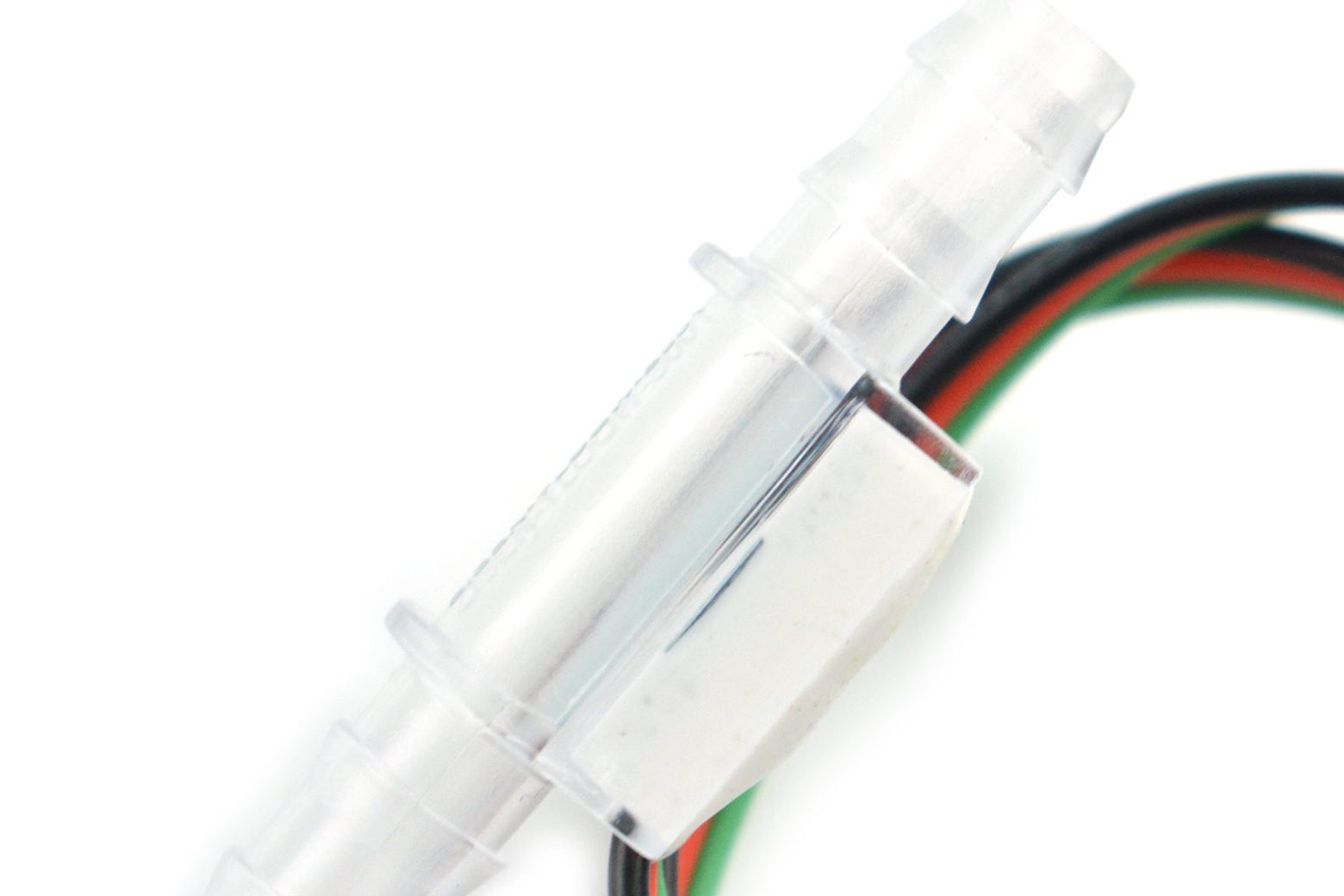

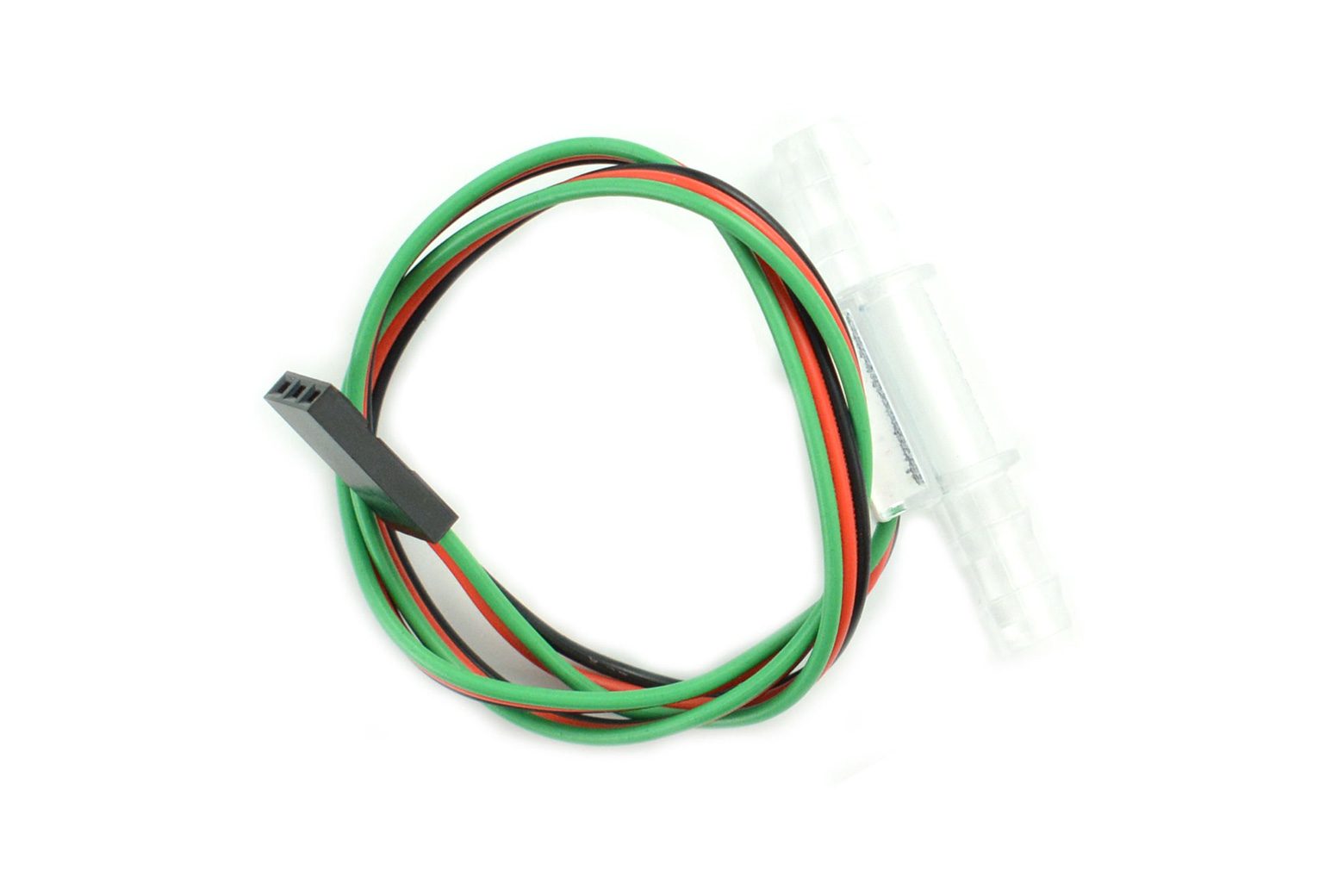

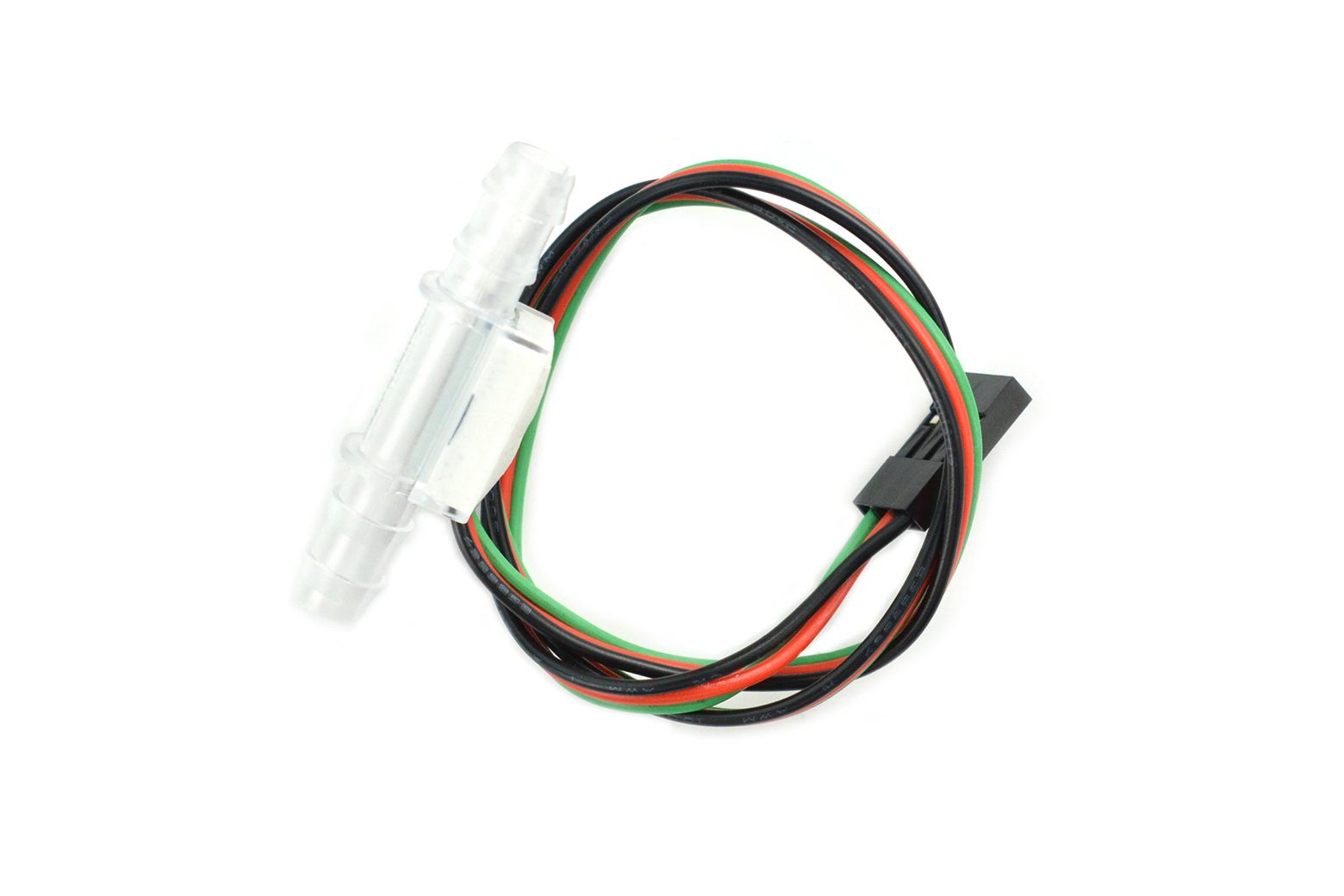

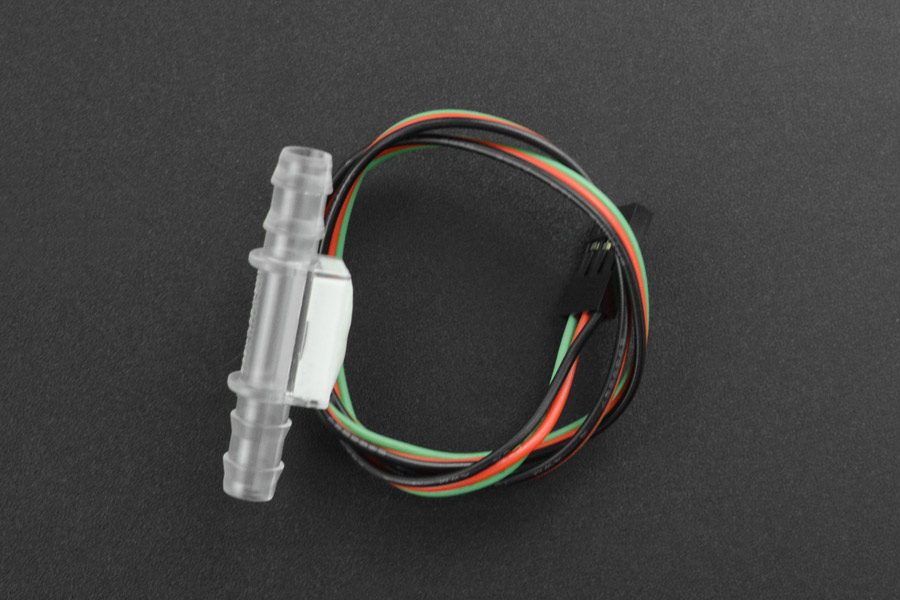

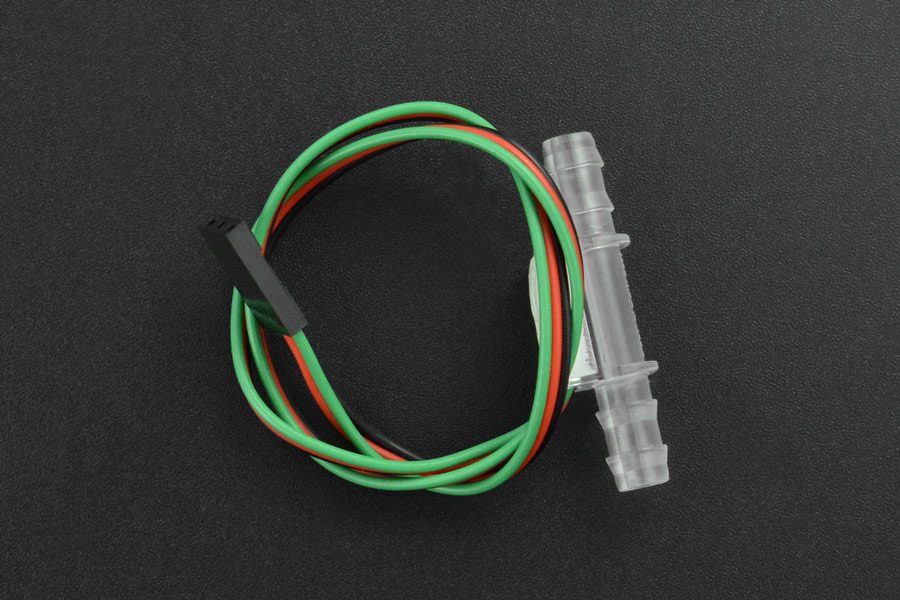

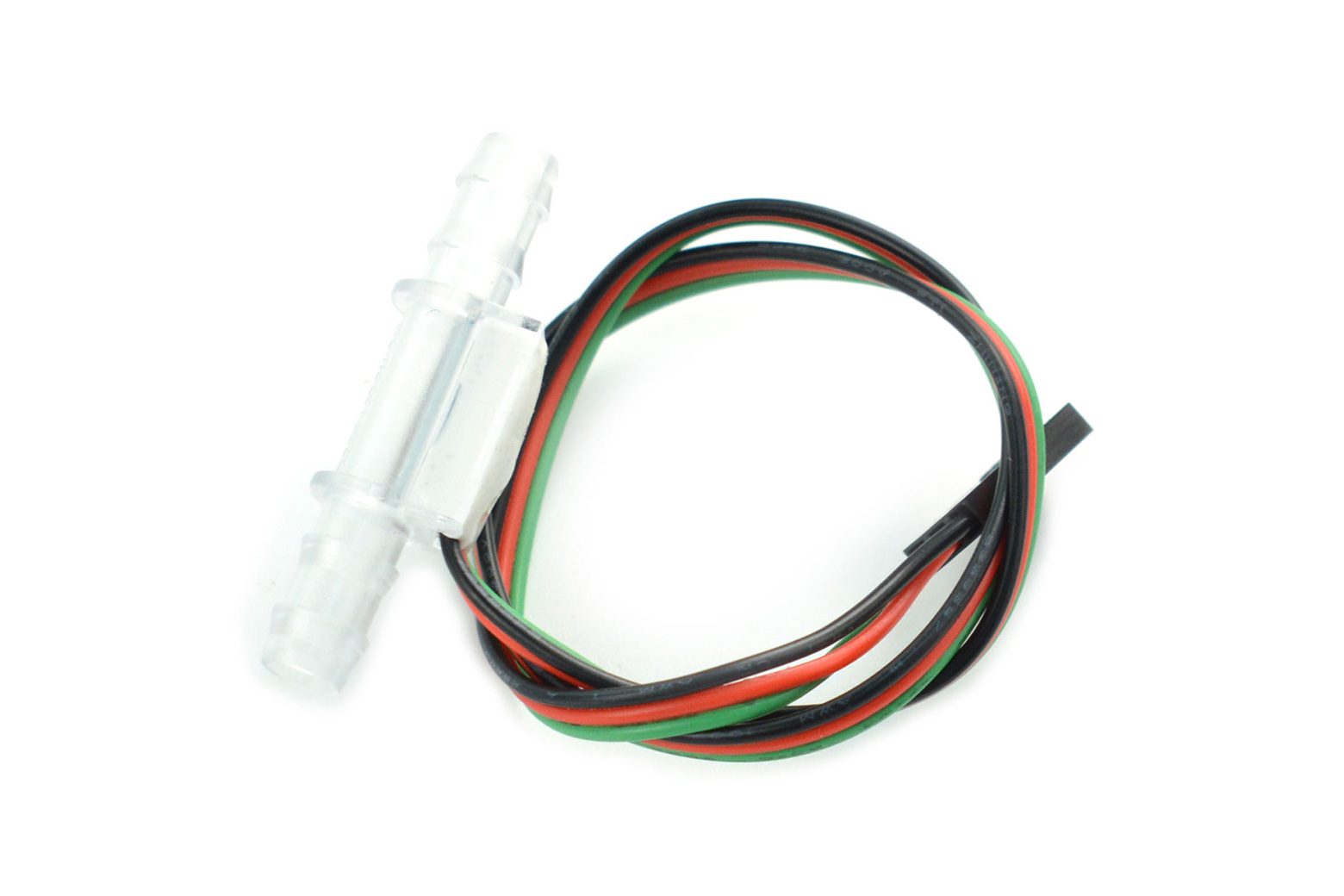

Introduzione Questo sensore di livello del liquido a tubo capacitivo ad alta sensibilità è adatto per tubi non metallici con un diametro di 6 mm. Il sensore emette un livello digitale alto/basso (basso quando viene rilevato un liquido) e adotta un connettore DuPont a 3 pin, che può essere ampiamente utilizzato nelle macchine per bevande, nel rilevamento del livello di piccoli tubi dell’acqua e negli scenari di rilevamento del livello dei tubi di infusione. Principio di funzionamento Il sensore di livello del liquido utilizza la capacità di rilevamento dell’acqua per rilevare la presenza di liquido. Quando non c’è liquido in avvicinamento al sensore, il sensore ha una certa capacità statica dovuta alla capacità distribuita. Quando il livello del liquido sale lentamente vicino all’induttore, la capacità parassita del liquido verrà accoppiata al condensatore statico, facendo aumentare la capacità finale dell’induttore. Il segnale di capacità modificato viene quindi immesso nell’IC di controllo per la conversione del segnale, che cambierà. La capacità viene convertita nell’entità della variazione di un segnale elettrico, quindi un determinato algoritmo rileva e valuta l’entità della variazione. Quando la quantità di variazione supera una determinata soglia, si ritiene che il livello del liquido raggiunga il punto di rilevamento. Caratteristiche dello schema di collegamento Alta sensibilità Adotta un connettore DuPont a 3 pin Specifiche Tensione di lavoro: 2,5~5,5 V CC Corrente di lavoro: 5V290uA 3V235uA Uscita: bassa (liquido rilevato), alto livello (nessun liquido rilevato) Isteresi: ±0,25%FS Intervallo Medio: plastica Livello di protezione: IP62 Temperatura operativa: -20~100℃ Peso: 3g Lista di spedizione Sensore di livello del liquido a tubo capacitivo (OD=6mm) x1 Documenti Wiki del prodotto Applicazioni Macchine per bevande Rilevamento del livello di piccole tubazioni dell’acqua Scenari di rilevamento del livello delle tubazioni di infusione
