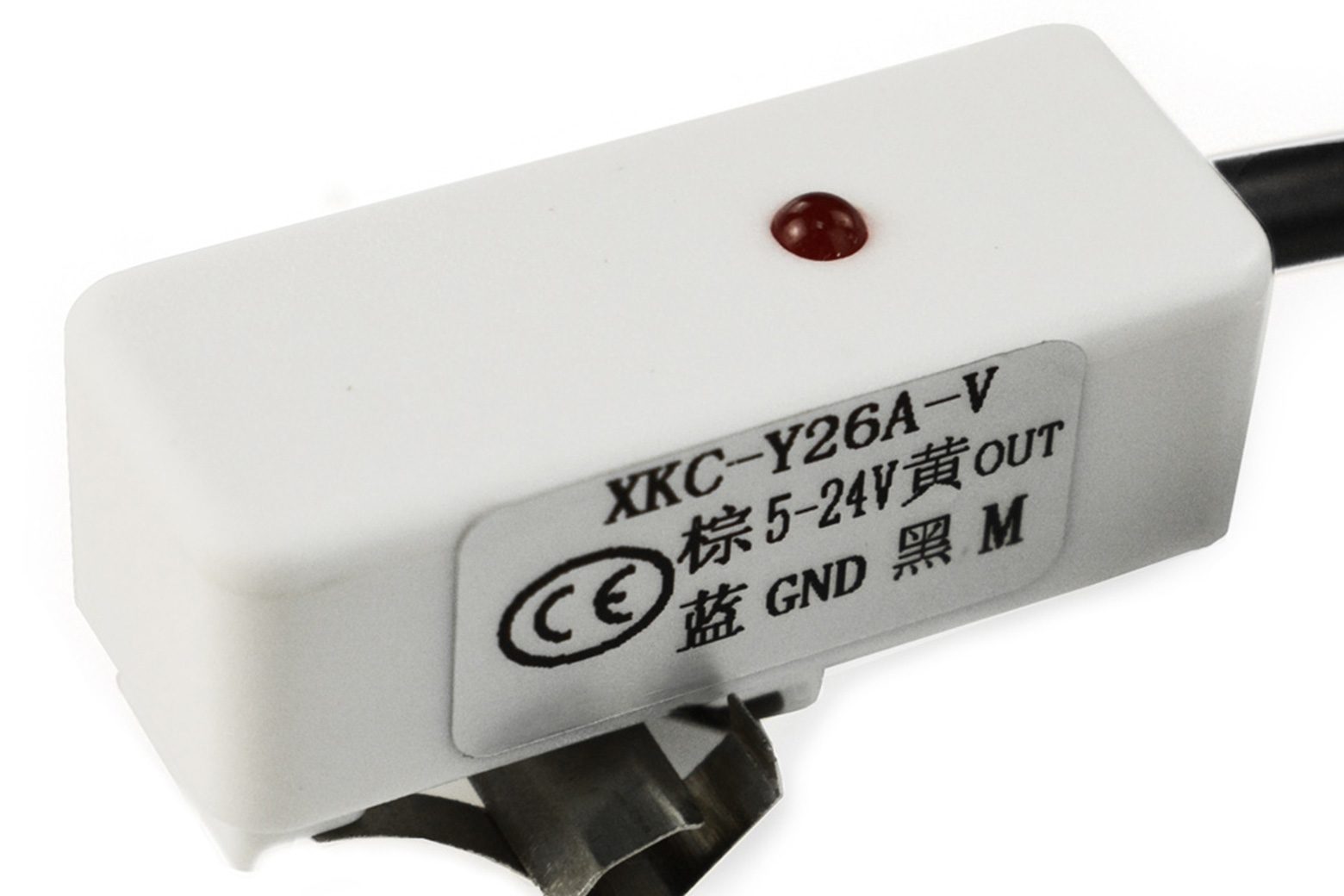

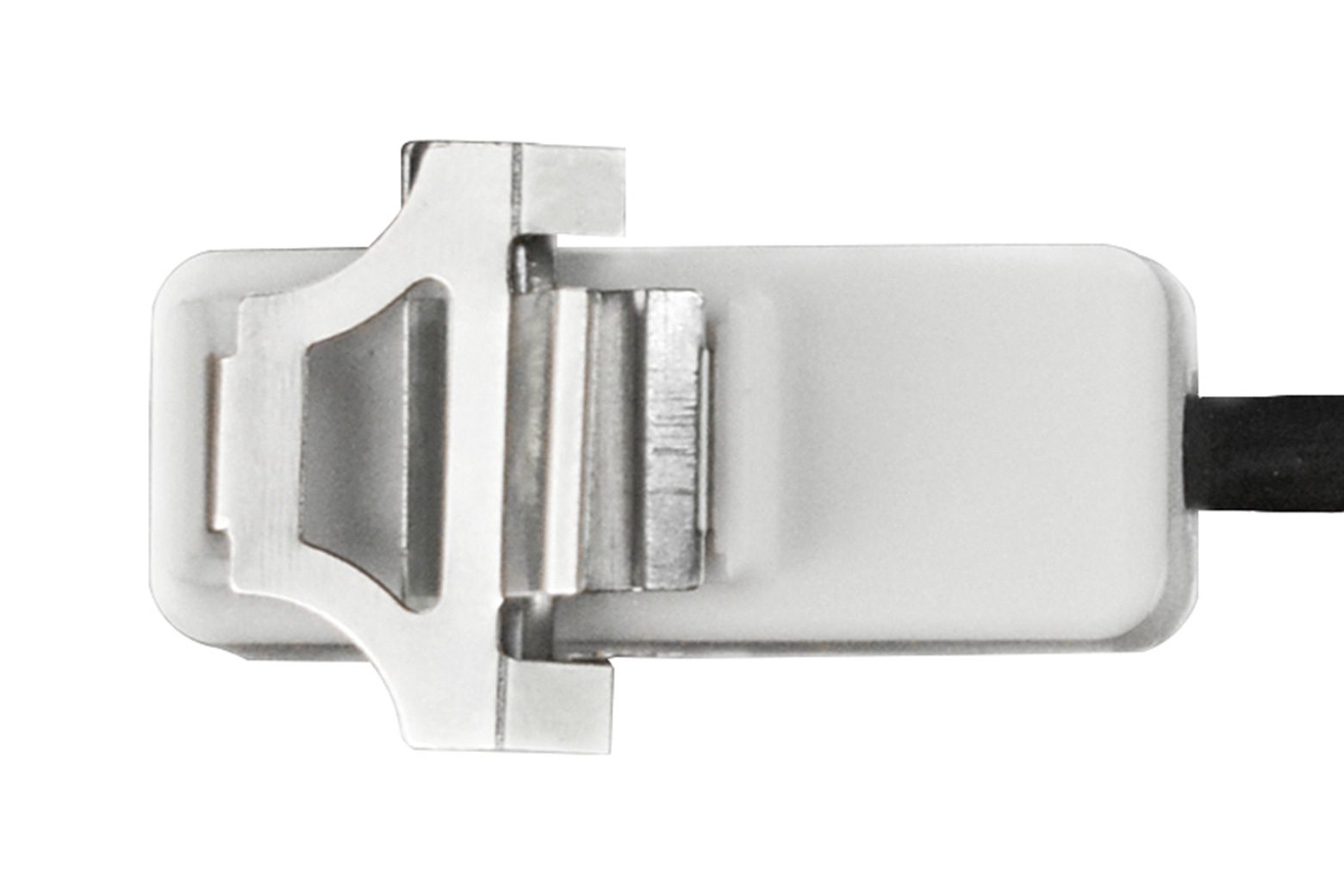

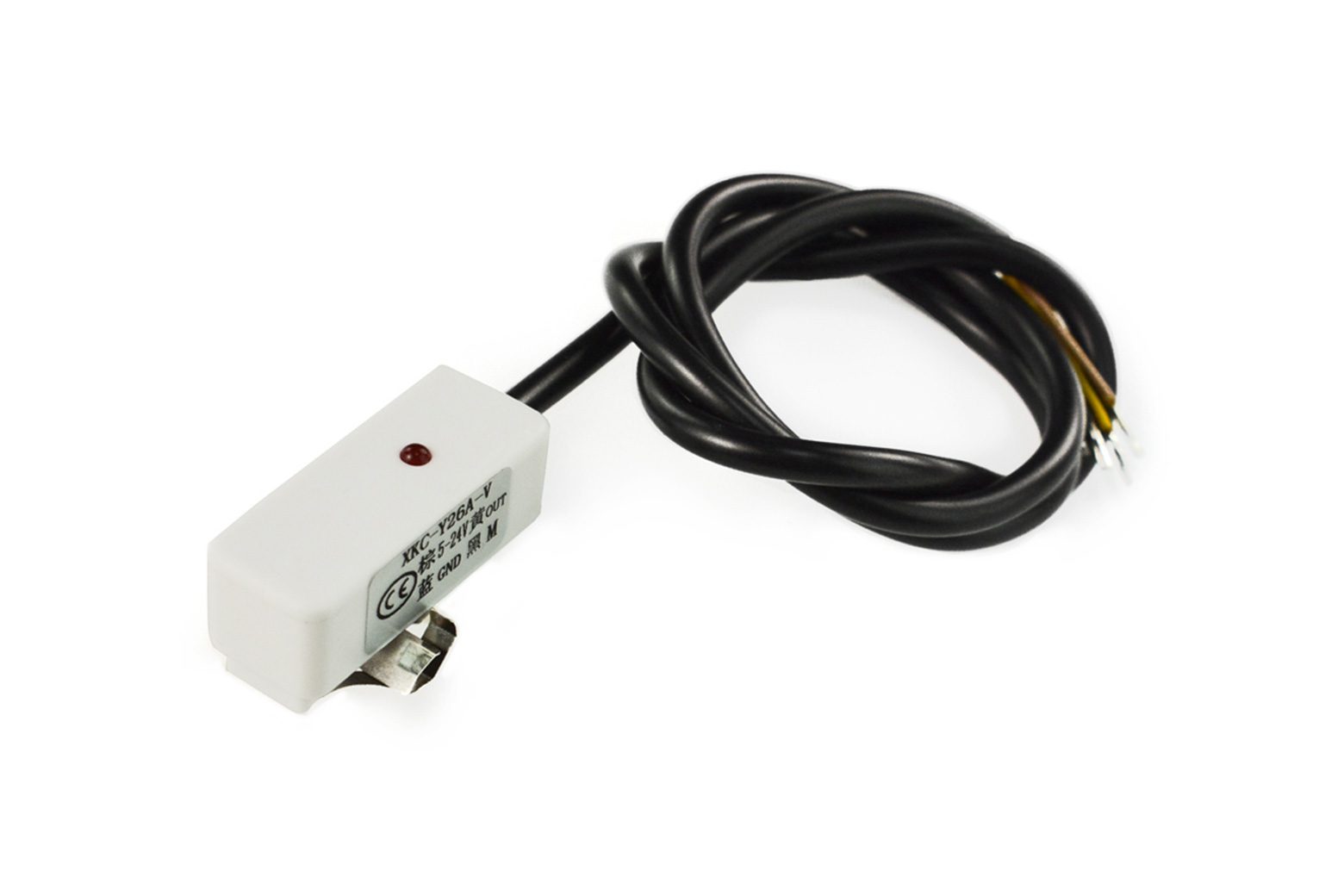

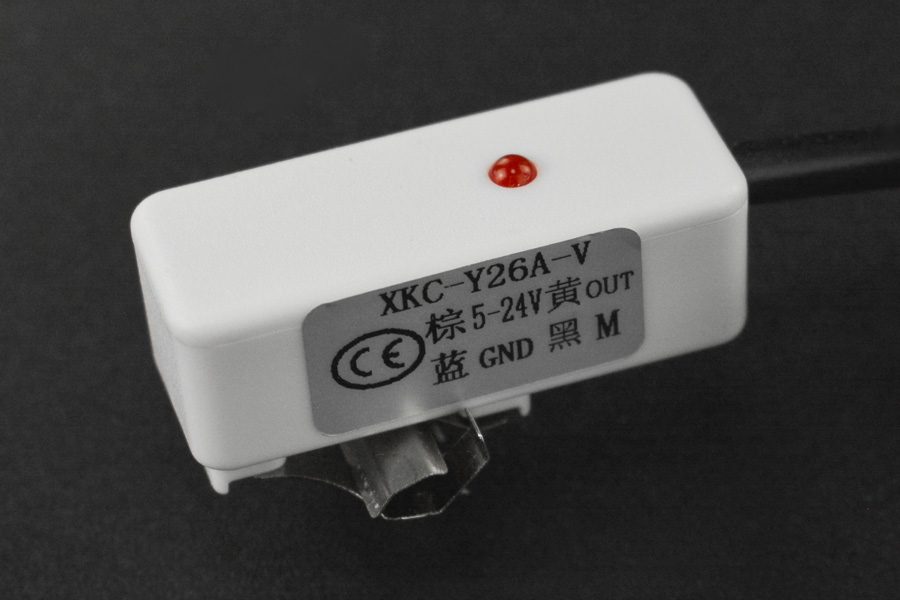

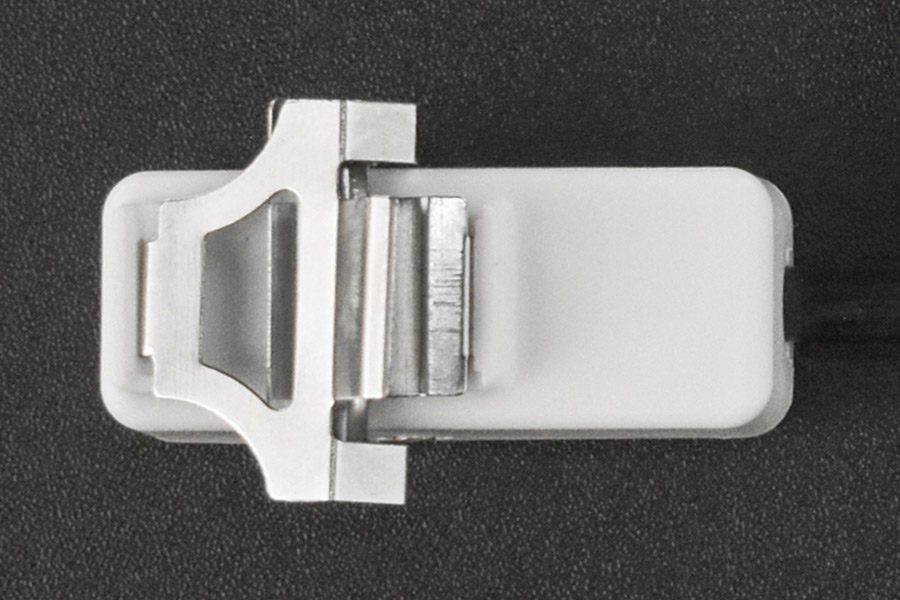

Sensore di livello del liquido capacitivo senza – SEN0370

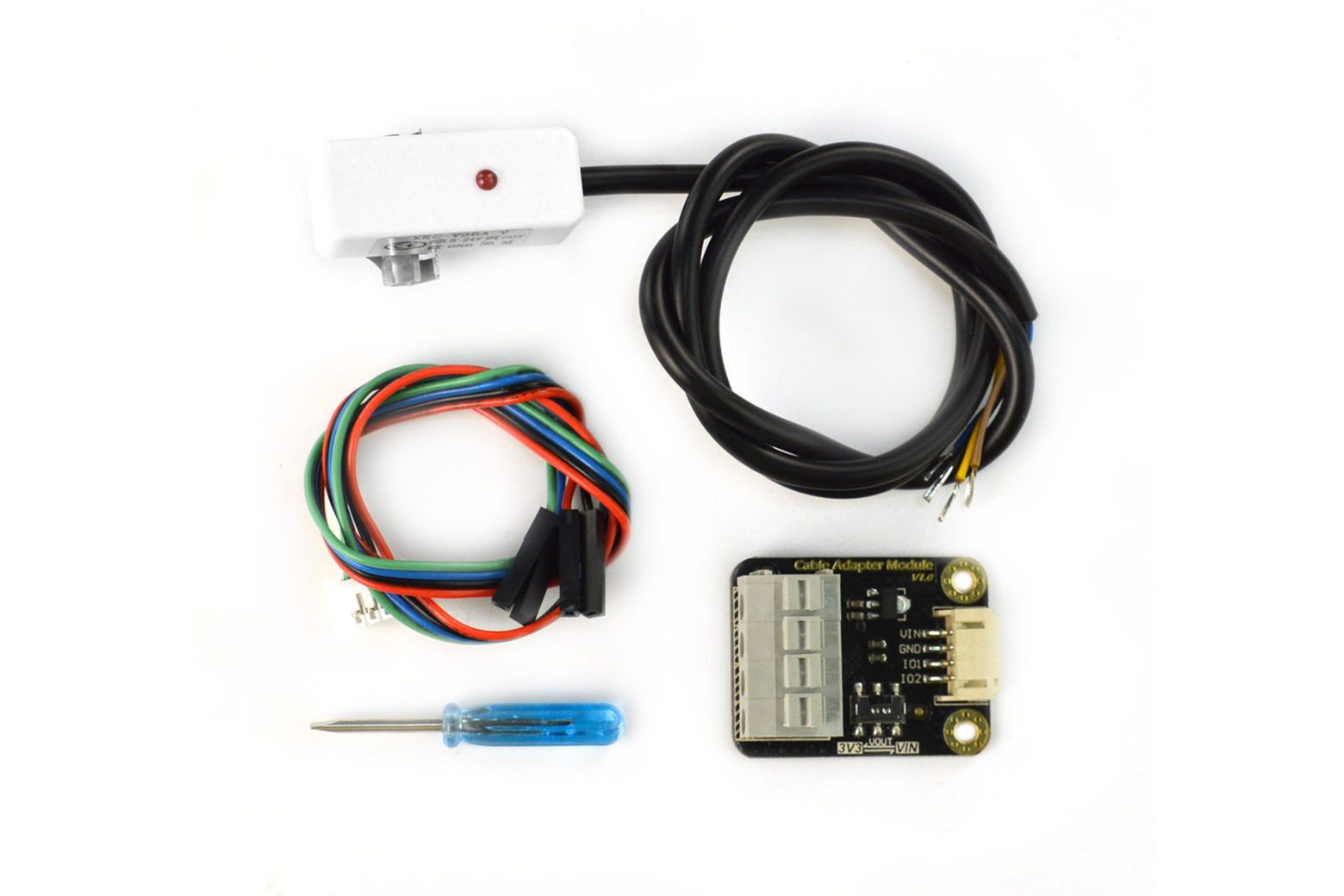

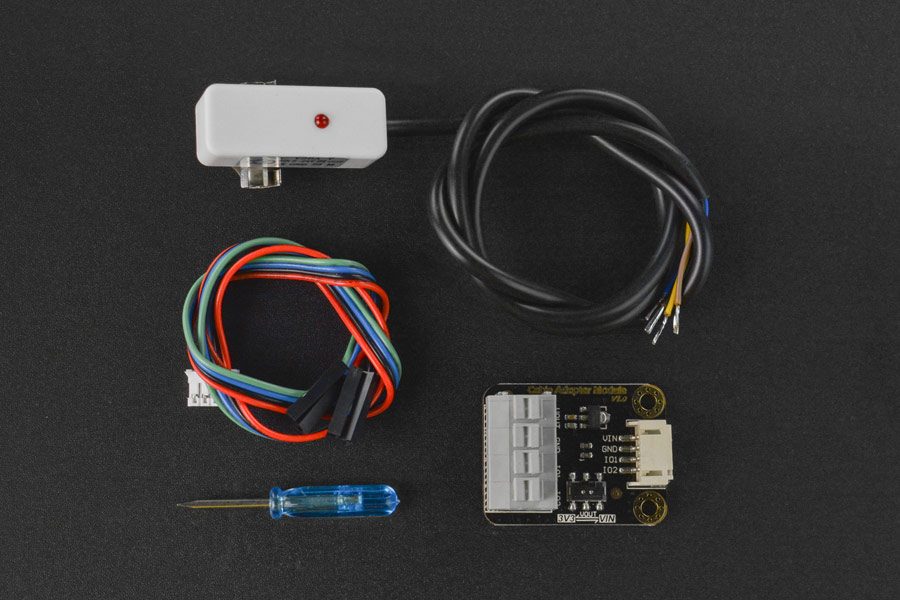

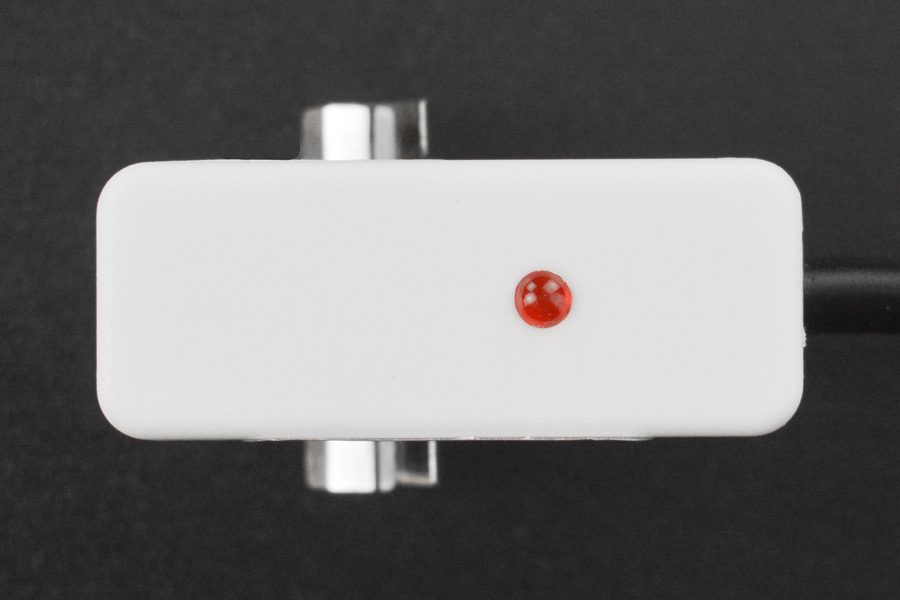

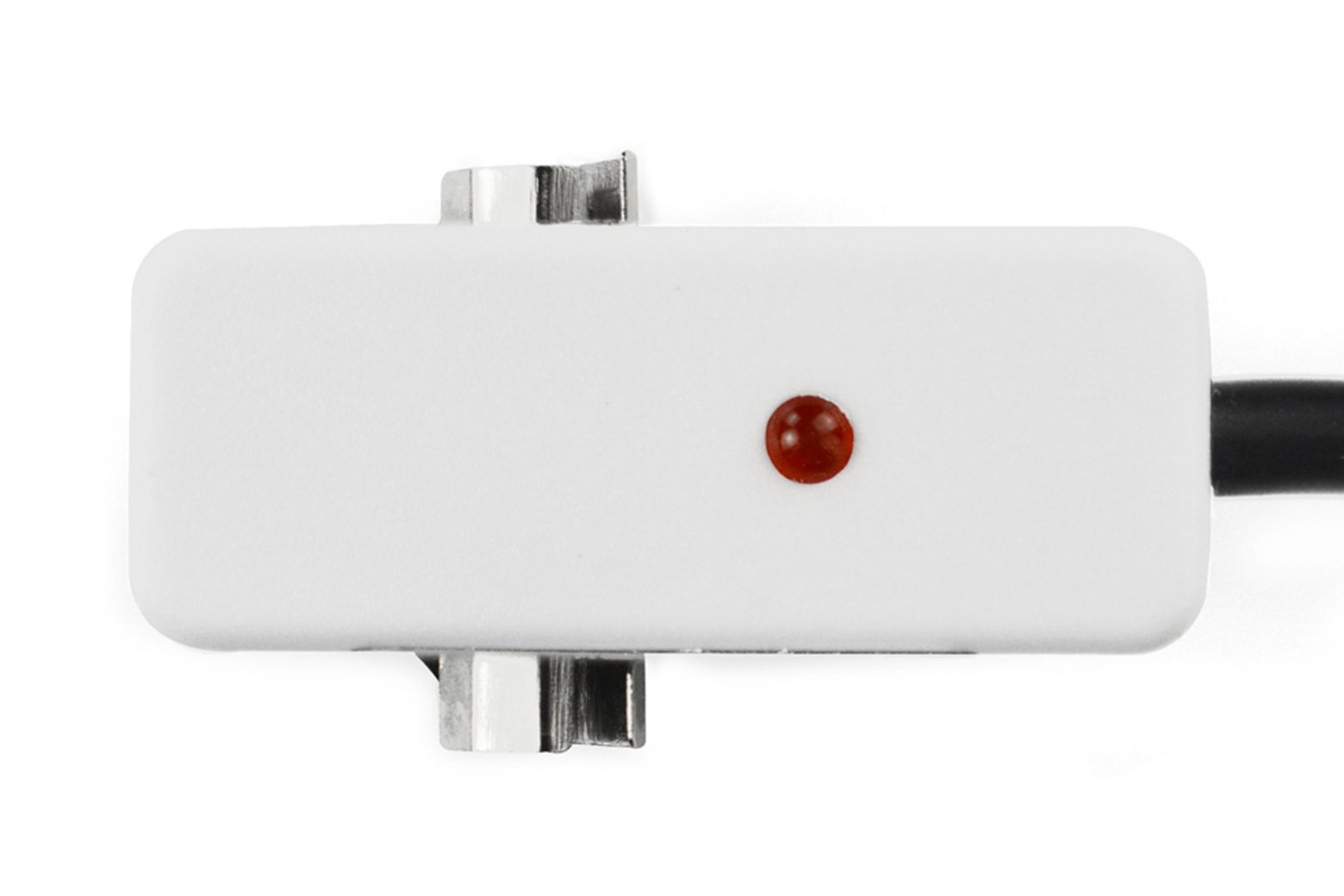

Introduzione Si tratta di un sensore di livello del liquido senza contatto con indicatore di stato e sensibilità regolabile. È particolarmente adatto per rilevare il livello del liquido di tutti i tipi di tubi non metallici (diametro esterno D≤10MM). Il feedback sullo stato del sensore può essere fornito in tempo reale. Oltre a ciò, il sensore viene fornito con un adattatore sensore a 4 pin in grado di raccogliere direttamente il segnale digitale, comodo per il collegamento con Arduino o altri controller principali. Questo sensore di livello del liquido può essere ampiamente utilizzato nel rilevamento di liquidi in distributori d’acqua, piccoli tubi e tubi di perfusione. Questo sensore di livello del liquido senza contatto è sviluppato su una tecnologia avanzata di processo del segnale tramite chip di elaborazione del segnale ad alta velocità. Può misurare il livello del liquido di un contenitore chiuso e non sarà influenzato da liquidi corrosivi come acidi forti e alcali o altre impurità. Principio di funzionamento Un sensore di livello del liquido senza contatto viene utilizzato per rilevare se è presente liquido tramite il condensatore di induzione dell’acqua. Quando non c’è liquido in avvicinamento al sensore, ci sarà una certa capacità statica verso terra sul sensore a causa della presenza di capacità distribuita. Quando il livello del liquido sale lentamente per avvicinarsi al sensore, il condensatore parassita del liquido verrà accoppiato alla capacità statica in modo che il valore della capacità finale aumenterà. Il segnale di capacità modificato verrà immesso nell’IC di controllo per la conversione del segnale, mediante il quale trasformare il valore di capacità modificato nella variazione di un determinato segnale elettrico. Quindi l’entità della variazione può essere rilevata e determinata attraverso algoritmi specifici. Quando la variazione supera un valore di soglia significa che il livello del liquido raggiunge il punto di rilevamento. Caratteristiche Elevata stabilità e sensibilità Sensibilità regolabile Con indicatore di stato Specifiche Alimentazione: 5~24 V Uscita: quantità di interruttori Tempo di risposta: 500 ms Temperatura di funzionamento: -5~105°C Diametro tubo adatto: ≤10 mm Errore livello liquido: ±1,5 mm Materiale: ABS Prestazioni impermeabili: IP65 Elenco di spedizione Sensore di livello liquido capacitivo senza contatto per tubo con diametro esterno ≤10 mm x1 Gravità: Adattatore sensore a 4 pin x1 Cacciavite x1 Documenti Wiki prodotto
