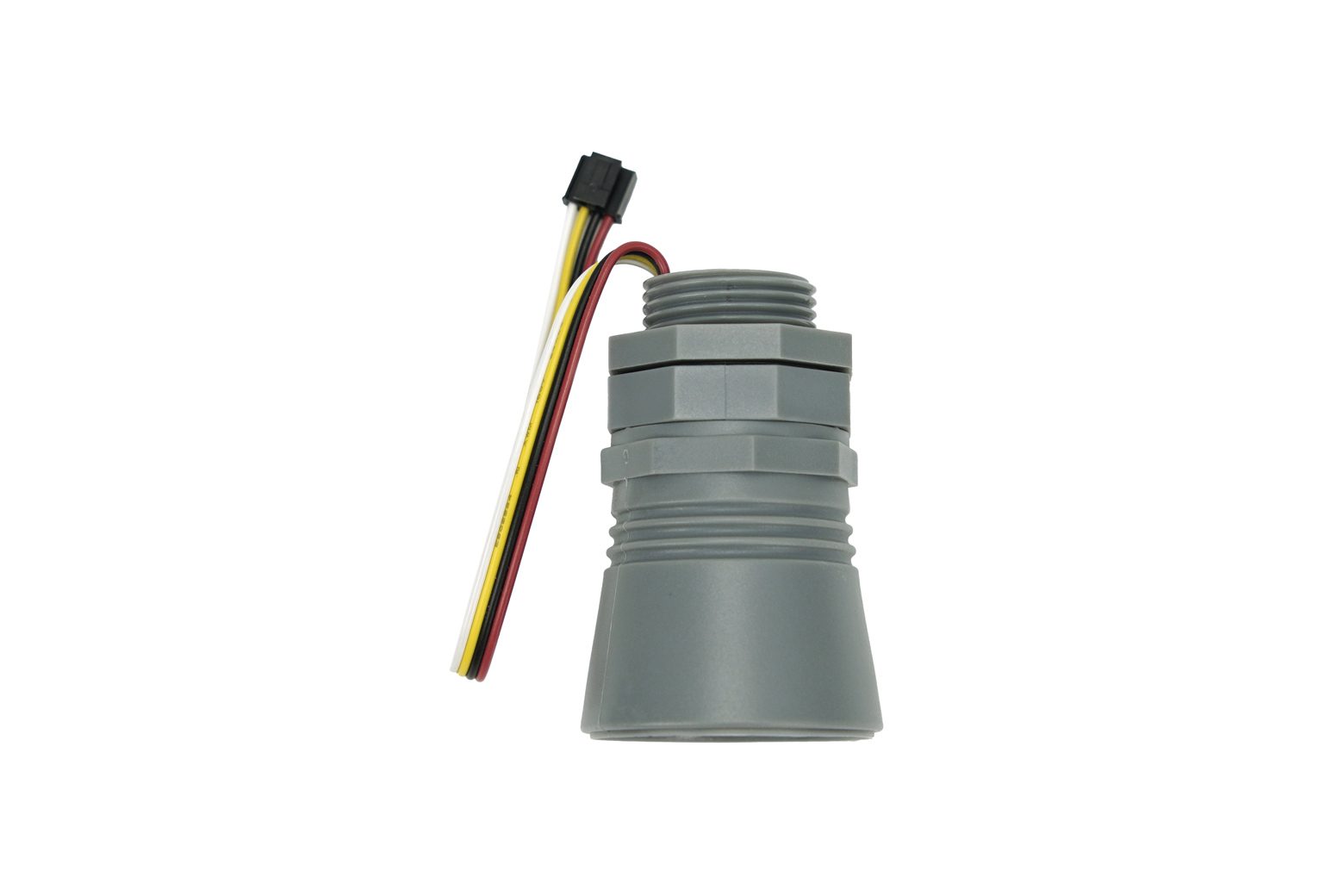

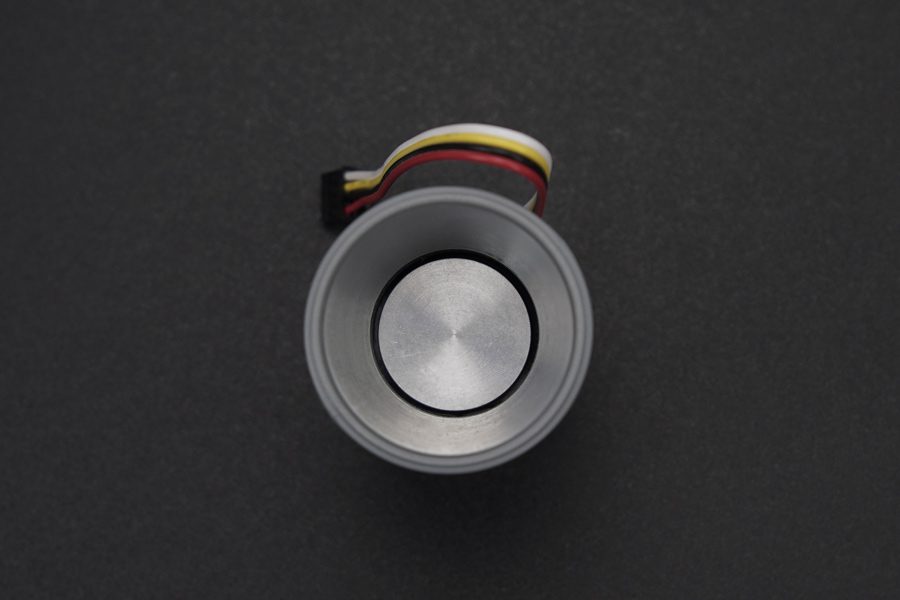

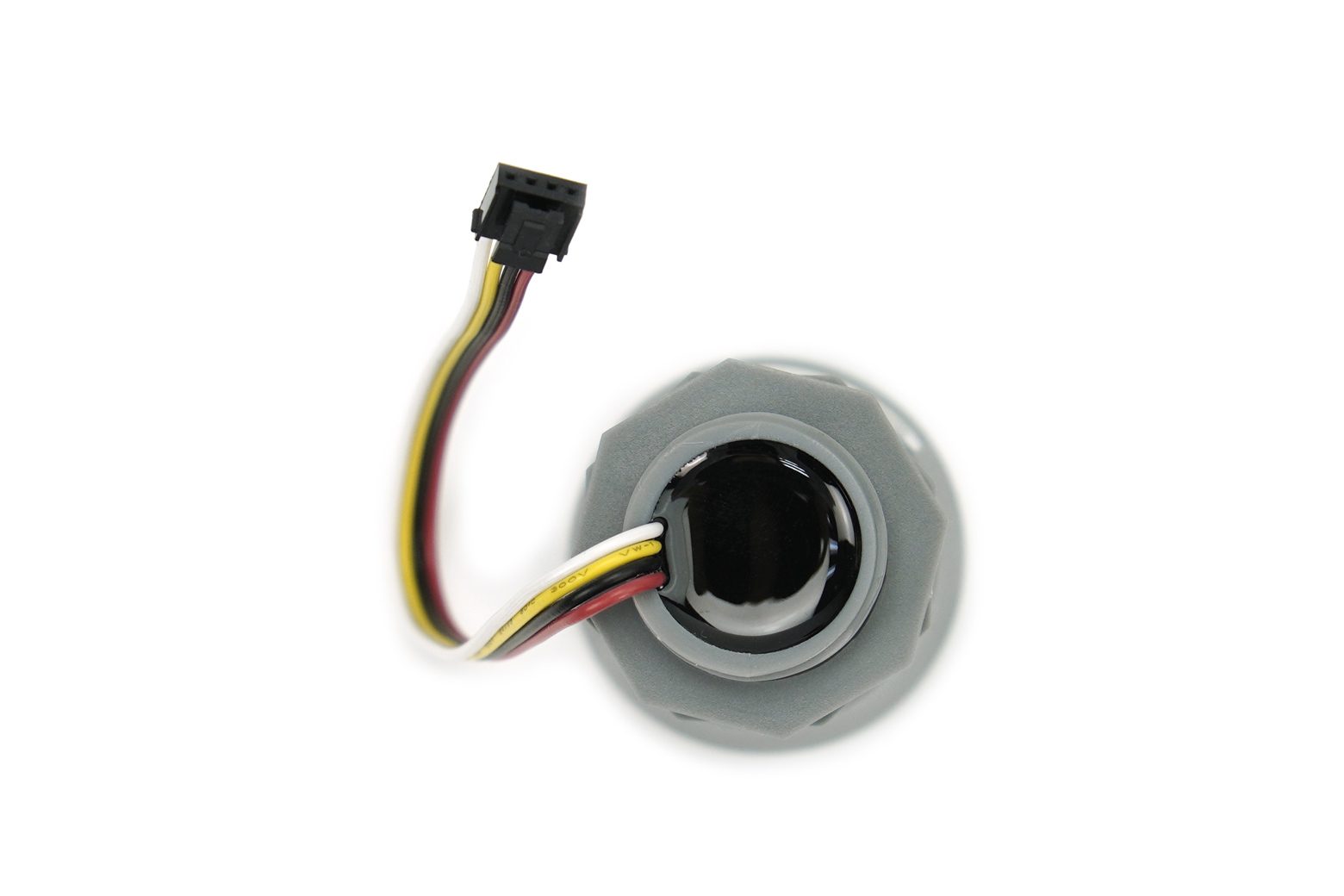

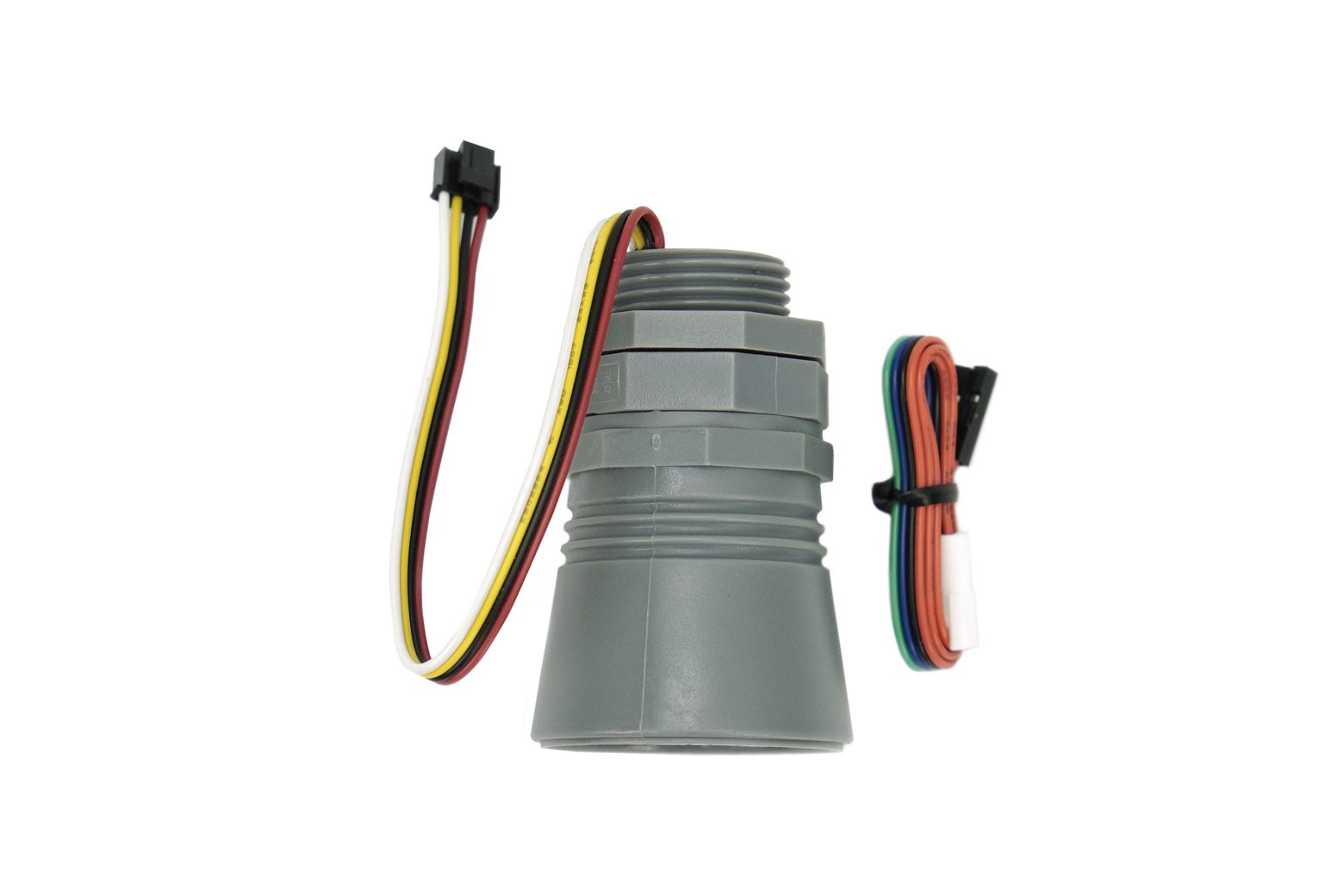

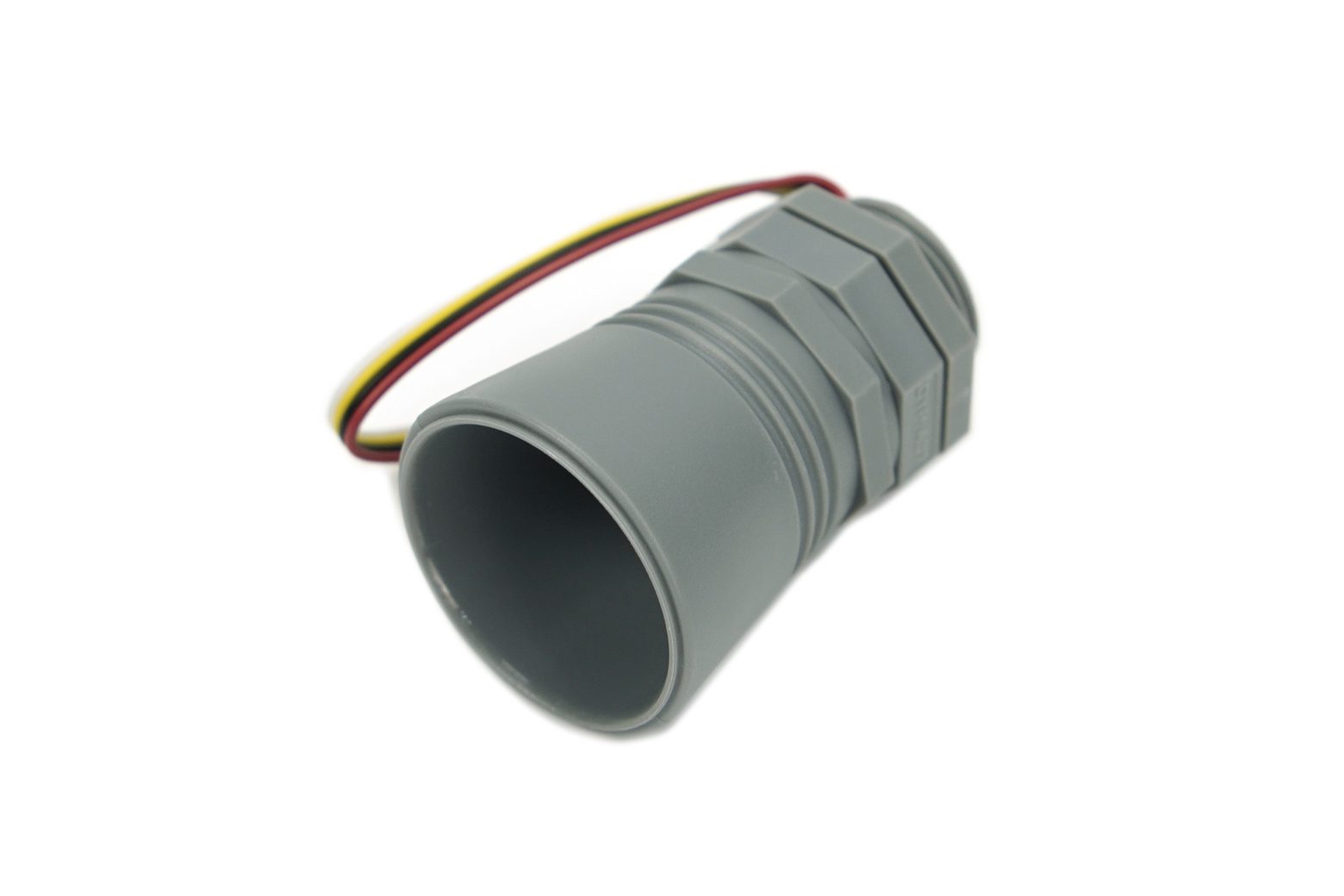

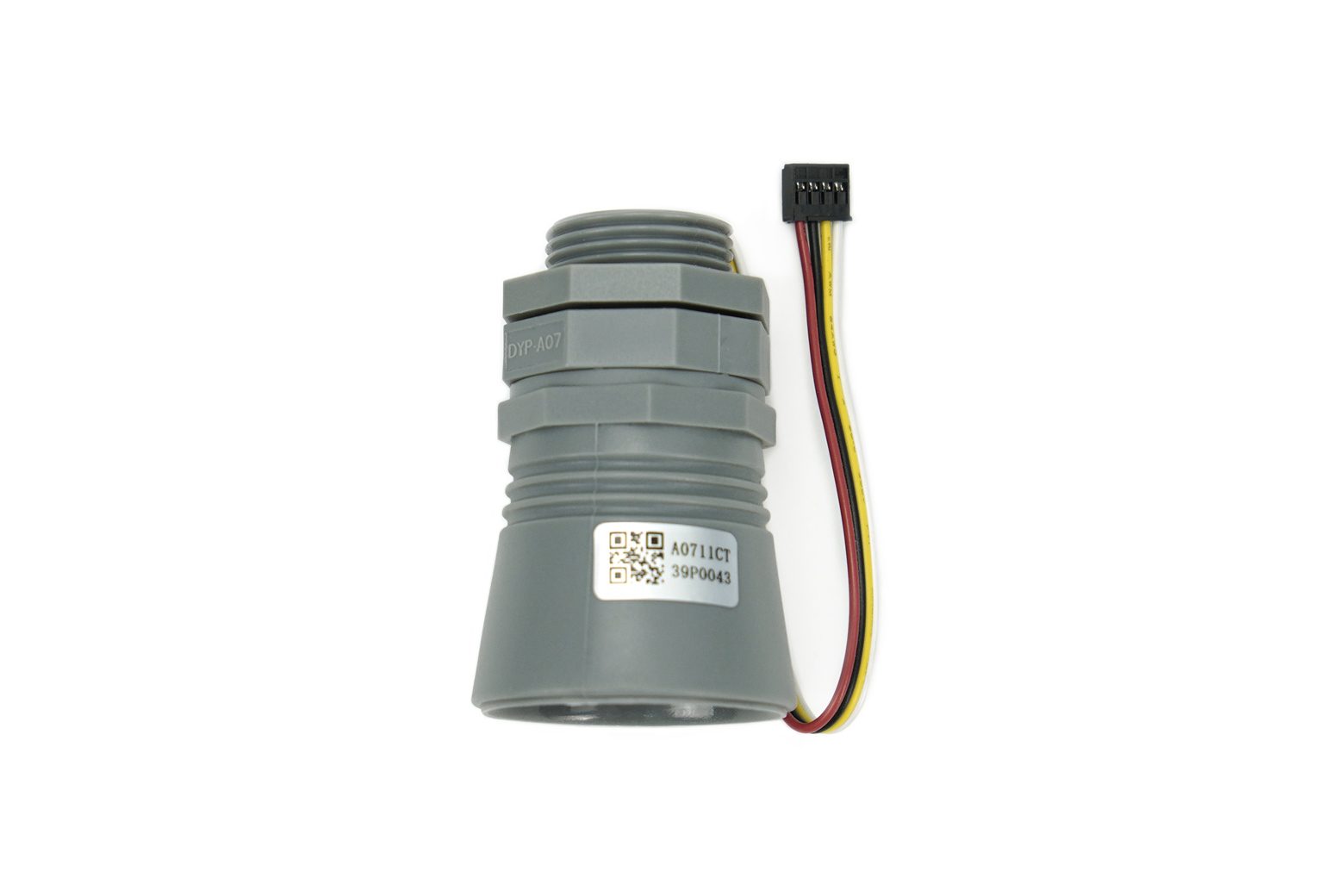

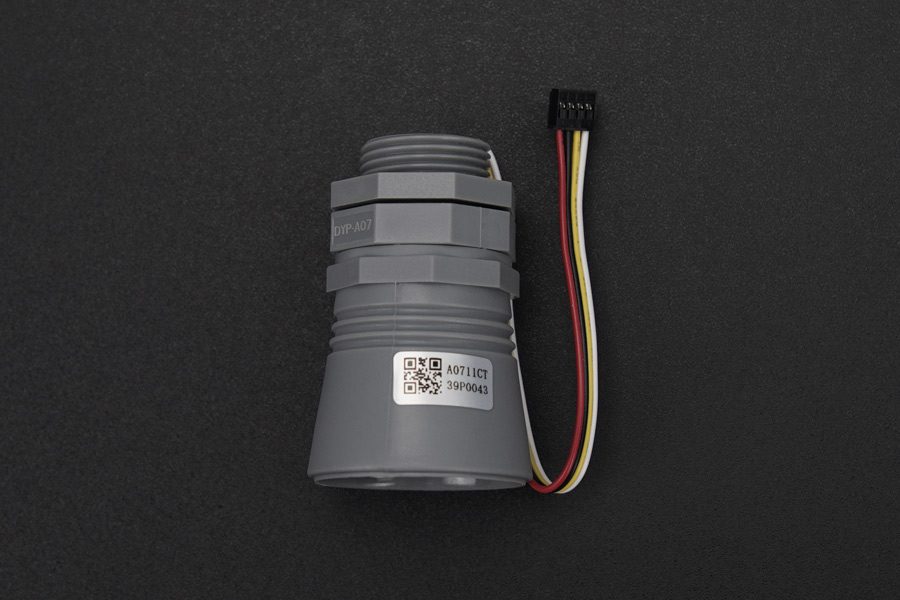

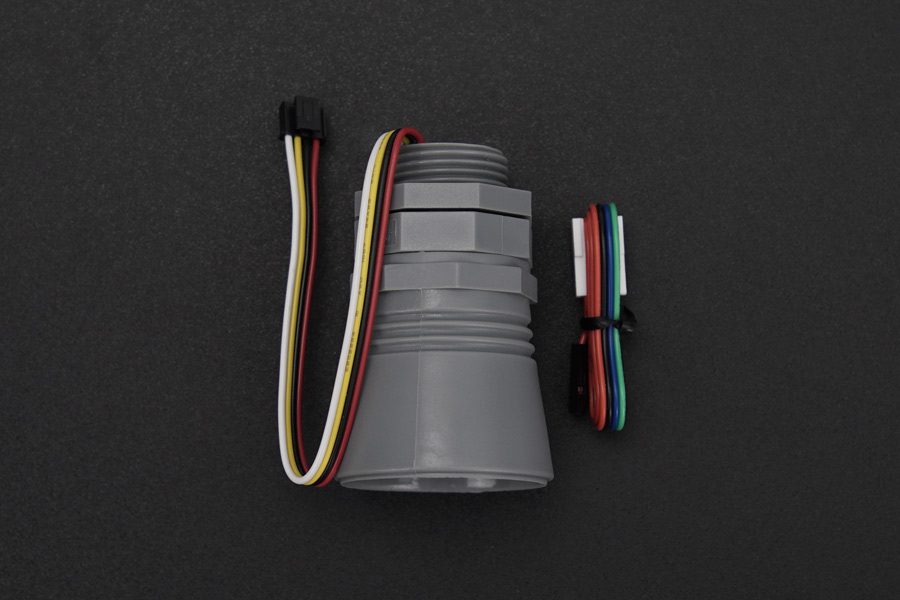

Sensore di portata a ultrasuoni a piccolo angolo – SEN0627

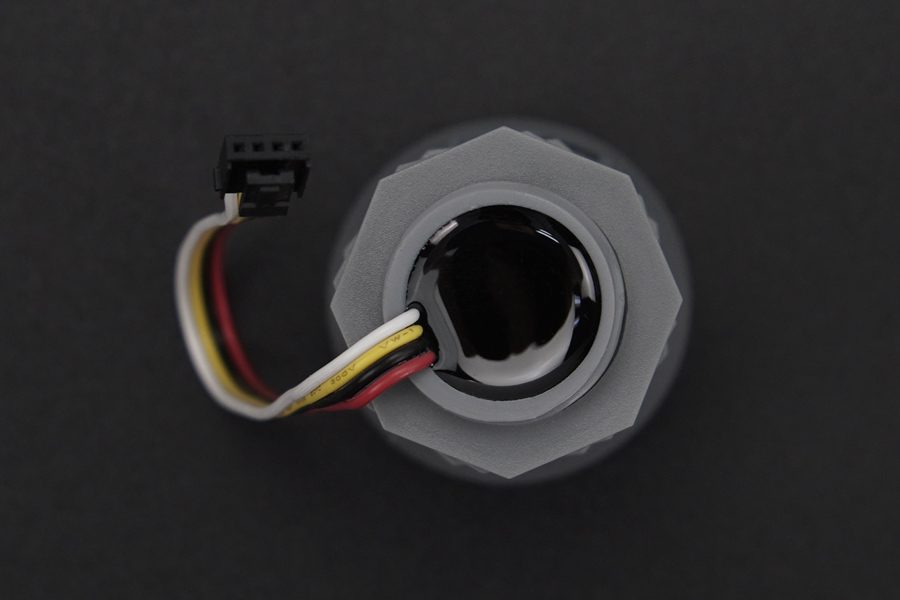

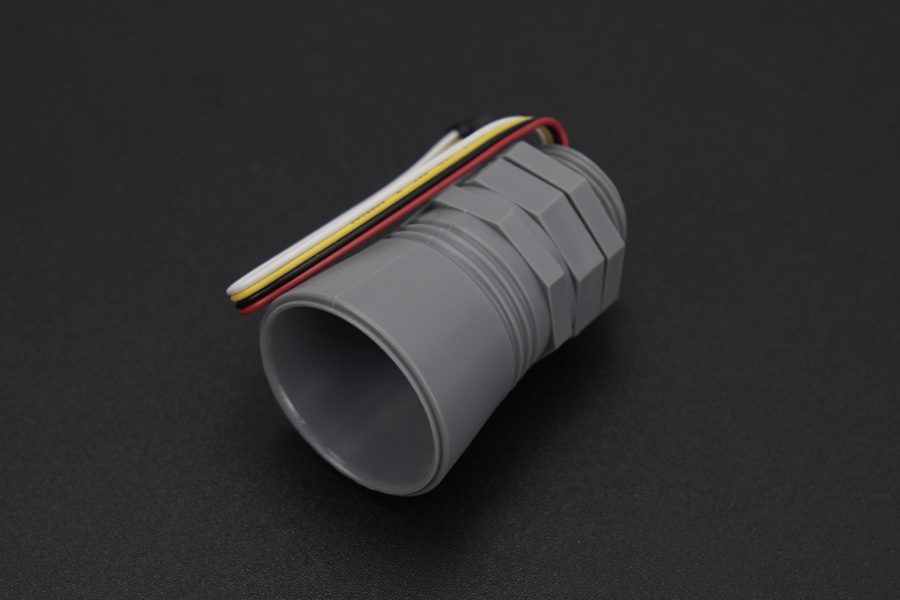

Introduzione Il sensore di portata a ultrasuoni a piccolo angolo è un dispositivo ad alte prestazioni che utilizza circuiti di elaborazione del segnale intelligenti e algoritmi integrati ad alta precisione per misurare distanze che vanno da 25 a 800 cm. Dotato di un piccolo punto cieco di 25 cm, un campo visivo (FOV) di 15°, alta precisione (precisione di ±2 cm, risoluzione di 1 cm), risposta rapida (da 0,9 a 2,5 secondi), basso consumo energetico (corrente di riposo <10 µA, corrente di lavoro <15 mA) e un livello di protezione IP67, questo sensore è progettato per varie applicazioni in ambienti difficili. Funziona in modo affidabile in un intervallo di temperature compreso tra -15°C e 60°C, grazie alla funzione di compensazione della temperatura integrata. Questo sensore può essere controllato utilizzando la scheda di sviluppo Arduino e, seguendo lo schema elettrico e il codice di esempio forniti nel tutorial, è possibile ottenere misurazioni precise della distanza tra il sensore e ostacoli o liquidi. Ideale per il rilevamento intelligente del livello dell’acqua dei chiusini, del livello del liquido del serbatoio dell’acqua del serbatoio e del livello dell’acqua del fiume. Piccola area cieca Con una distanza di misurazione minima di 25 cm, il sensore ha un punto cieco eccezionalmente piccolo, che gli consente di rilevare con precisione oggetti a distanza molto ravvicinata. Angolo del fascio stretto (FOV 15°) Il sensore presenta un campo visivo (FOV) di 15°, fornendo un angolo del fascio ridotto ideale per misurare ostacoli in spazi stretti e confinati. Questo angolo del fascio stretto riduce al minimo le interferenze degli oggetti circostanti, garantendo misurazioni precise. Alta precisione e risposta rapida Dotato di algoritmi ad alta precisione ed elaborazione intelligente del segnale, il sensore fornisce misurazioni accurate con una risoluzione di 1 cm. Ha anche un tempo di risposta rapido compreso tra 0,9 e 2,5 secondi, consentendo il monitoraggio in tempo reale. Robusto e affidabile Il sensore vanta un livello di protezione IP67, che lo rende resistente alla polvere e all’acqua. Include anche una funzione di compensazione della temperatura integrata che corregge automaticamente le deviazioni di temperatura, garantendo prestazioni stabili a temperature comprese tra -15°C e 60°C. Caratteristiche Area cieca piccola di 25 cm FOV di 15° angolo ridotto Alta precisione, basso consumo energetico, risposta rapida Livello di protezione IP67, con compensazione della temperatura, forte anti-interferenza Specifiche Tensione di lavoro: DC 3,3~5 V Corrente di riposo: ＜10uA Corrente di lavoro: ＜15 mA Distanza di misurazione: 25~800 cm Precisione di misurazione: ±2 cm Risoluzione di misurazione: 1 cm Frequenza sonda: 40 khz Modalità di uscita: Uscita controllata UART Angolo: 15° Tempo di risposta: 0,9~2,5 S Temperatura di funzionamento: -15~60°C (con compensazione della temperatura) Temperatura di stoccaggio: -25~70°C Livello di protezione: IP67 Lista di spedizione Sensore di portata a ultrasuoni per piccolo angolo-8m x1 Cavo sensore a 4 pin x1 x1 Documenti Wiki del prodotto Panoramica della scheda Disegno dimensionale Tutorial Arduino Applicazioni Rilevamento intelligente del livello dell’acqua del chiusino Rilevamento del livello del liquido nel serbatoio dell’acqua Rilevamento del livello dell’acqua del fiume
