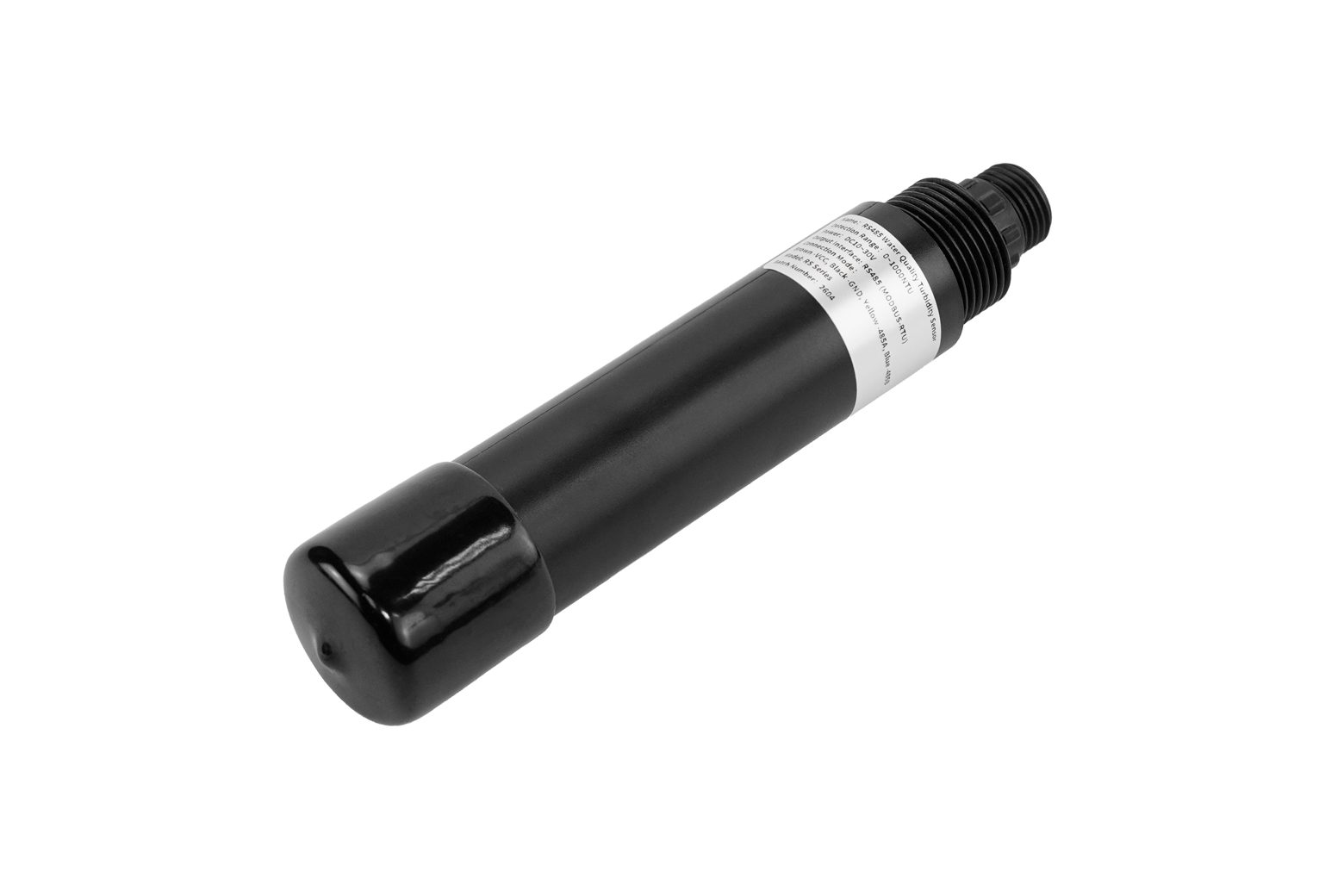

Sensore di torbidità della qualità dell’acqua – SEN0710

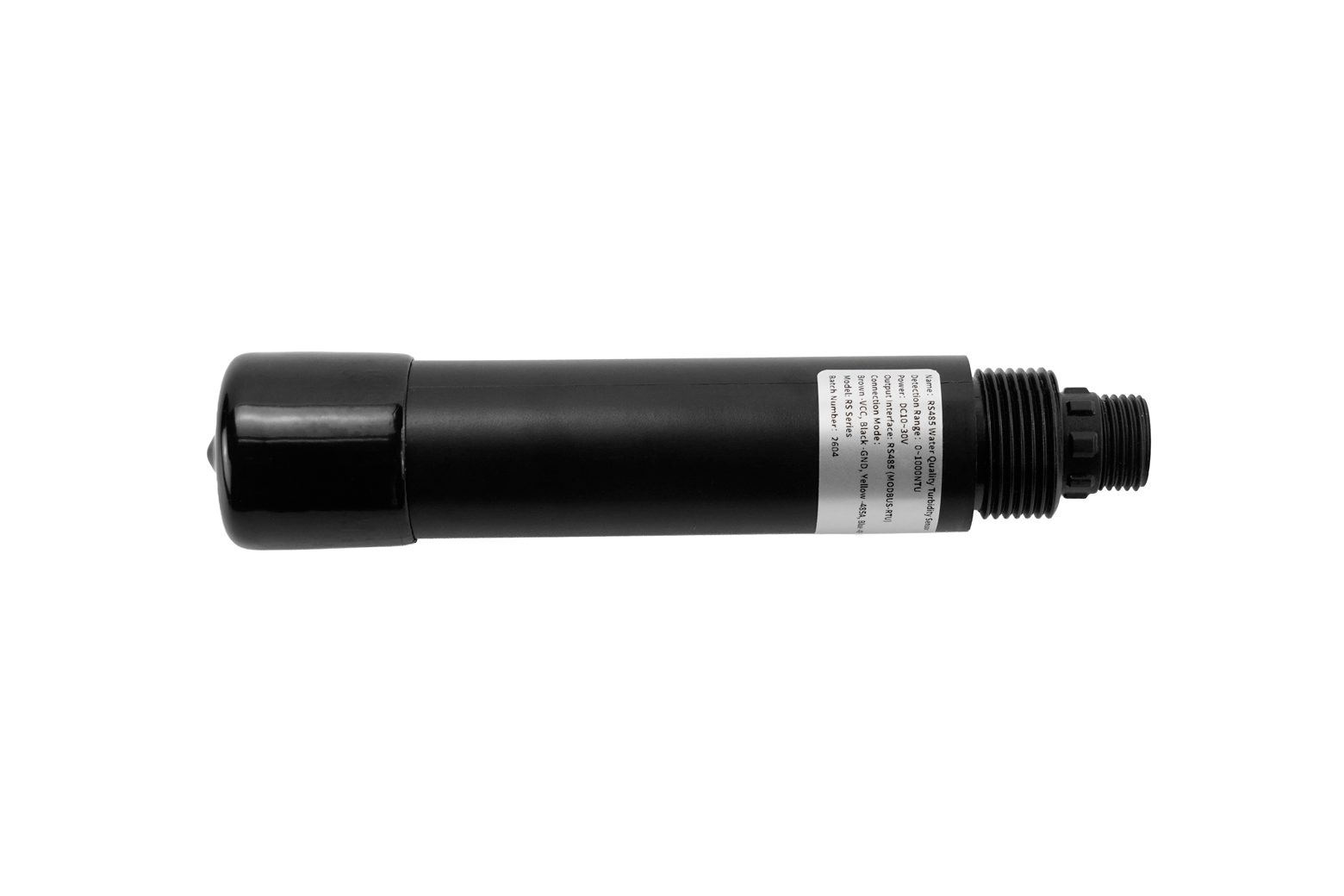

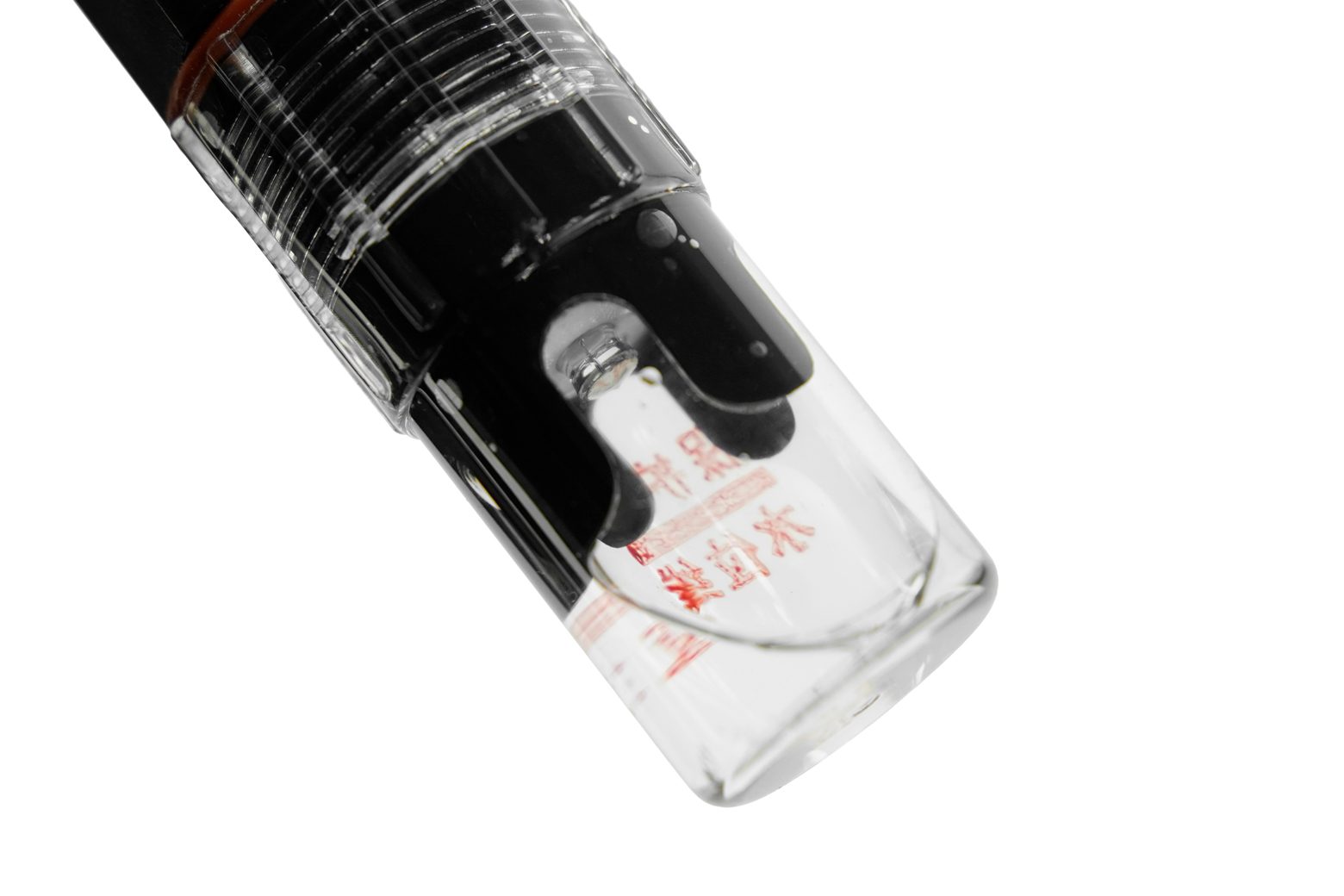

Introduzione Il sensore industriale di torbidità dell’acqua basato sul principio della diffusione della luce a 90°. La sonda e l’alloggiamento sono integrati in una singola unità, creando una struttura semplice e compatta, facile da usare. È progettato per la misurazione accurata della torbidità nell’acqua, con un intervallo di misurazione di 0-1000 NTU, una risoluzione di 0,1 NTU e una precisione di ±5% FS. Il sensore di torbidità dell’acqua utilizza una sorgente di luce LED a infrarossi e un percorso luminoso in fibra ottica, che incorpora un algoritmo di filtraggio per fornire una forte resistenza alle interferenze della luce esterna. Il sensore di torbidità è dotato di interfaccia di comunicazione RS485 e supporta il protocollo standard ModBus-RTU. Vengono forniti tutorial per collegare il sensore a una scheda di sviluppo Arduino e alla serie DFRobot LoRaWAN, consentendo la configurazione rapida di un ambiente di test e il monitoraggio dei dati in tempo reale. Un sensore di temperatura integrato fornisce la compensazione automatica della temperatura, garantendo un output di dati accurato e affidabile in condizioni ambientali variabili. Il sensore di torbidità viene rigorosamente calibrato prima di lasciare la fabbrica ed è pronto per l’uso all’arrivo, senza richiedere ulteriore calibrazione. Supporta la calibrazione dell’elettrodo a due punti tramite le impostazioni del registro, consentendo agli utenti di ottimizzare rapidamente la precisione della misurazione dopo un uso prolungato. Con un grado di impermeabilità complessivo pari a IP68, può essere immerso in acqua per periodi prolungati, rendendolo adatto per applicazioni quali il trattamento dell’acqua potabile, il trattamento delle acque reflue e il monitoraggio di fiumi e laghi. Suggerimenti per gli sviluppatori Distanze di installazione: per evitare la riflessione degli infrarossi e gli errori di misurazione, mantenere una distanza di installazione minima di 5 cm dalle pareti circostanti e garantire una zona priva di ostacoli di 7 cm direttamente sotto la sonda del sensore. Evitare aree con bolle d’aria attive. Instradamento dell’alimentazione: quando si interfaccia con MCU da 5 V (come Arduino UNO) tramite un modulo da RS485 a UART, un’alimentazione separata da 12 V per il sensore è necessaria solo se il sistema non è in grado di fornire i 10~30 V CC necessari. Assicurarsi che sia stabilita una terra comune (GND) tra l’alimentatore, il sensore e l’MCU. Ottimizzazione del polling ModBus: gli intervalli di polling dell’host e i tempi di risposta di attesa devono essere impostati rigorosamente al di sopra dei 200 ms per evitare collisioni del bus e perdita di dati. Protocollo di manutenzione a lungo termine: per una precisione prolungata, utilizzare acqua deionizzata (0 NTU) e una soluzione standard da 1.000 NTU per la ricalibrazione ogni 90 giorni. Rimuovere sempre la copertura protettiva in gomma nera prima dell’implementazione. Caratteristiche Semplice funzione di calibrazione, supporta la calibrazione dell’elettrodo a due punti Campo di misura: 0~1000 NTU, risoluzione: 0,1 NTU, precisione: ±5% FS Design integrato dell’alloggiamento della sonda, grado di impermeabilità fino a IP68 Principio di diffusione della luce a 90° con algoritmo di filtraggio, forte resistenza alle interferenze della luce esterna Sensore di temperatura integrato, compensazione automatica della temperatura per garantire la precisione della misurazione Interfaccia di comunicazione RS485, supporto del protocollo ModBus-RTU Specifiche Tensione di alimentazione: 10~30 V CC Alimentazione Consumo: 0,2 W Interfaccia di comunicazione: RS485 (protocollo ModBus-RTU standard) Intervallo di misurazione: Torbidità: 0~1000 NTU Temperatura: 0°C~+60°C Precisione di misurazione: Torbidità: ±5% FS (25℃) Temperatura: ±0,5°C Risoluzione: Torbidità: 0,1 NTU Temperatura: 0,1°C Intervallo di compensazione della temperatura: 0°C~+60°C Tempo di risposta: ≤30S Temperatura operativa: 0°C~+40°C Principio di misurazione: 90° Metodo di diffusione della luce Grado di impermeabilità: IP68 Resistenza alla pressione: 0,6 MPa Lunghezza cavo: 5 m Materiale alloggiamento: plastica resistente alla corrosione Elenco di spedizione Sensore di torbidità della qualità dell’acqua RS485 x1 Cavo sensore da 5 m x1 Documenti Wiki del prodotto Applicazioni Automazione del trattamento delle acque reflue: monitoraggio continuo della limpidezza degli effluenti negli scarichi industriali o comunali impianti fognari per attivare processi di filtrazione automatizzati. Garanzia della qualità dell’acqua potabile: implementazione nei tubi di aspirazione dei serbatoi o nei sistemi di purificazione dell’acqua domestica per verificare che i livelli di solidi sospesi soddisfino le soglie di sicurezza. Monitoraggio dei nodi IoT ambientali: integrazione nei sistemi di boe LoRaWAN per la raccolta di dati ecologici in tempo reale in fiumi, laghi e stagni di acquacoltura. Educazione STEM e automazione dei laboratori: facilita la ricerca degli studenti in ingegneria ambientale collegandosi facilmente alle schede di sviluppo Arduino o ESP32 per la registrazione e l’analisi dei dati.
