Sensore fotoelettrico con soppressione dello sfondo – FIT0770

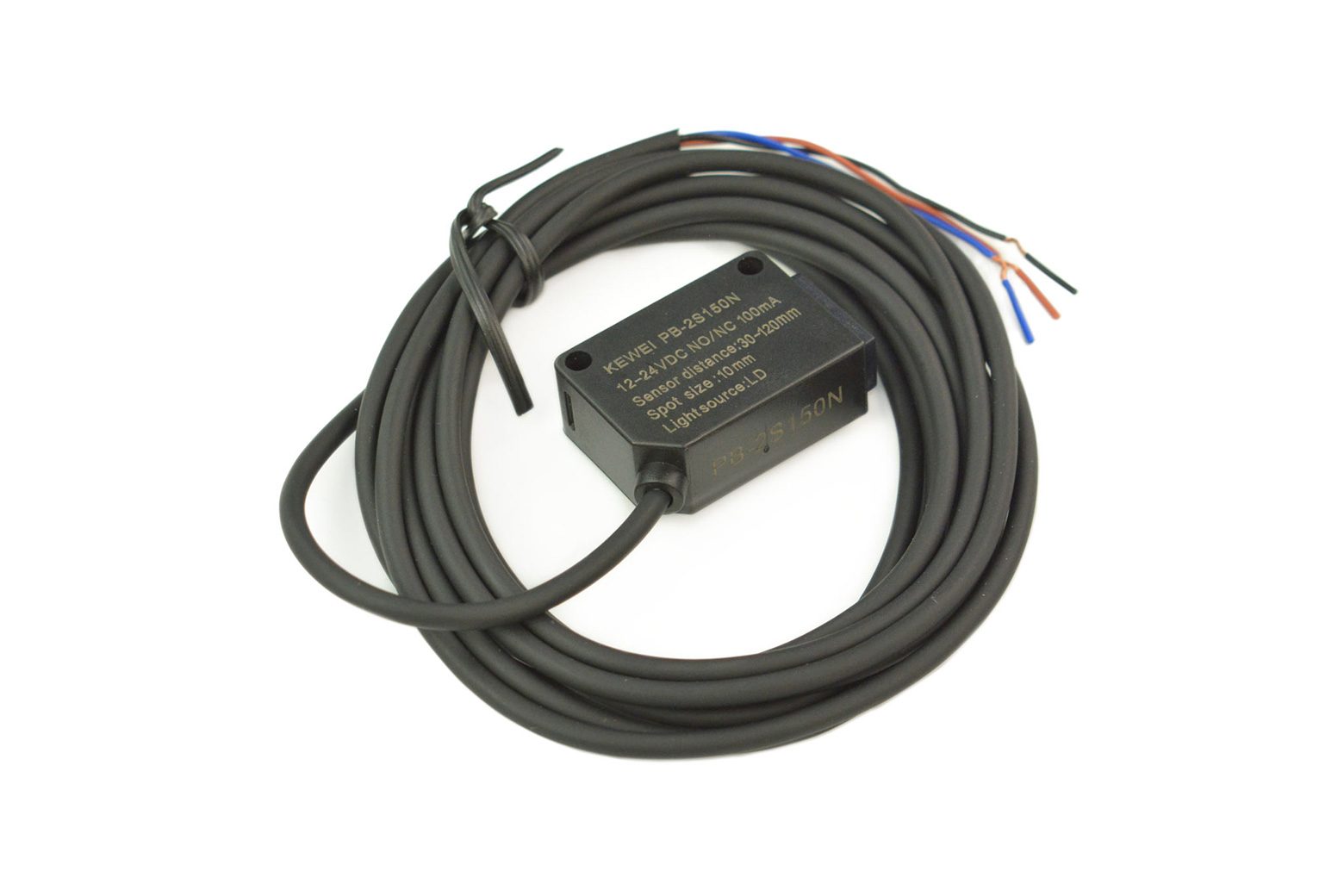

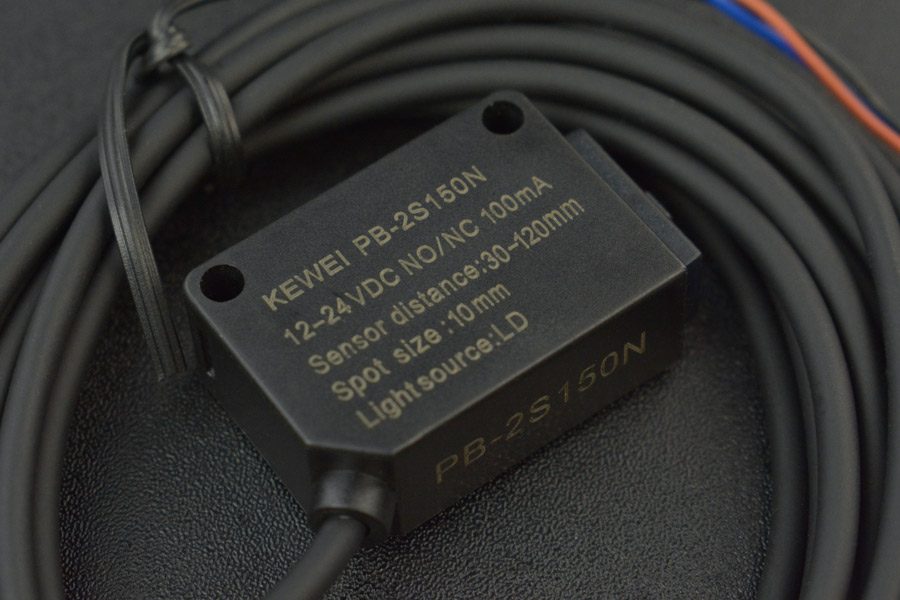

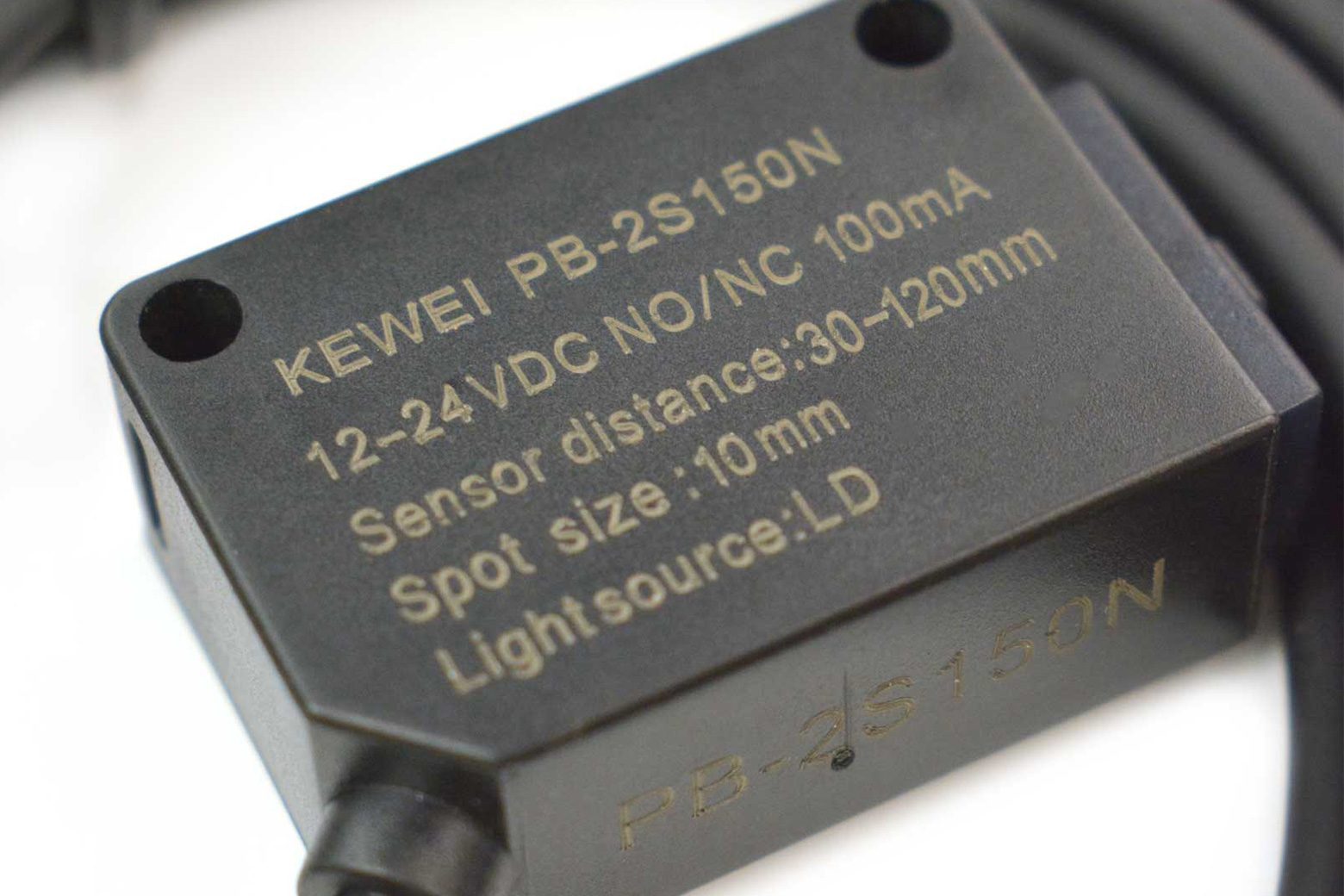

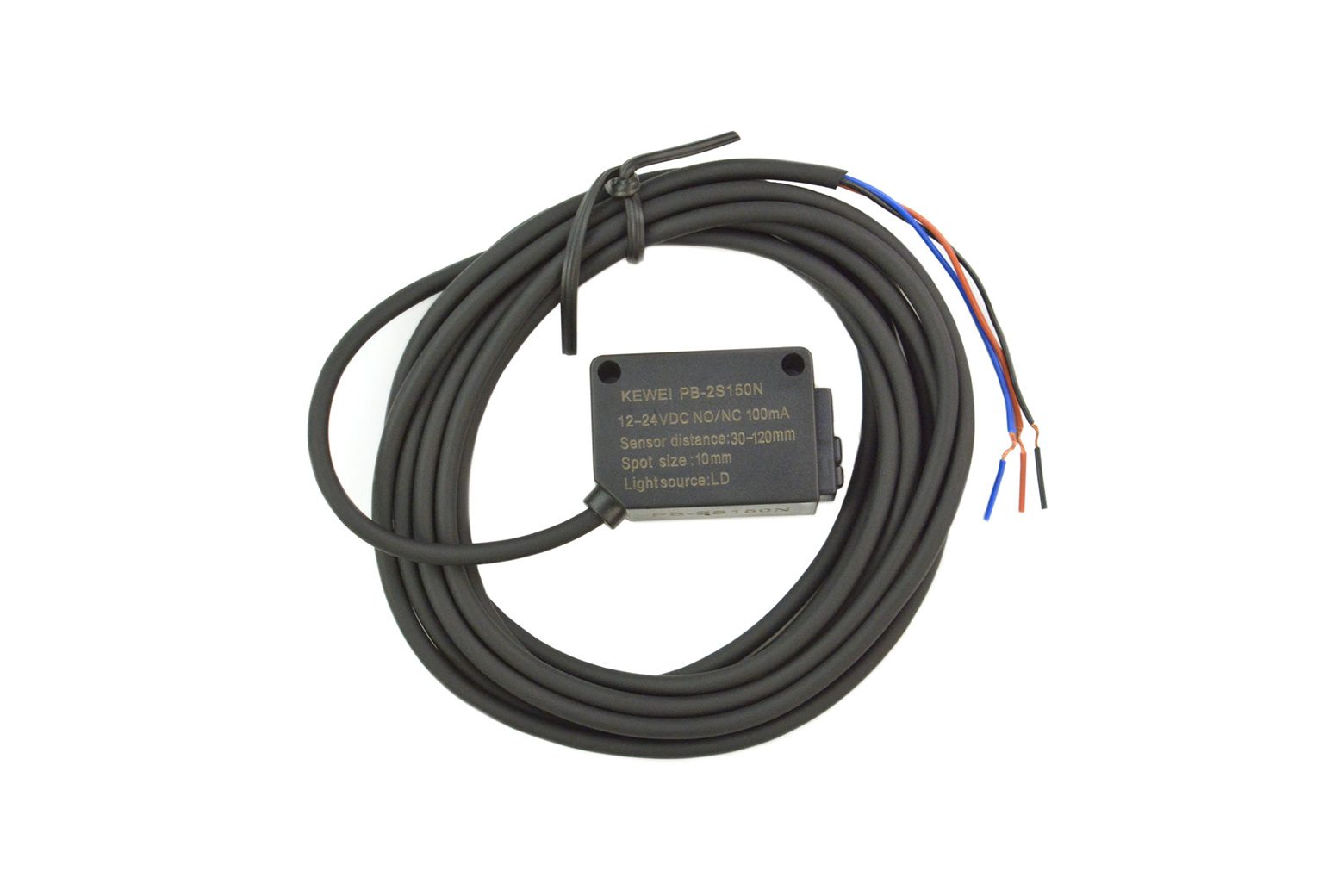

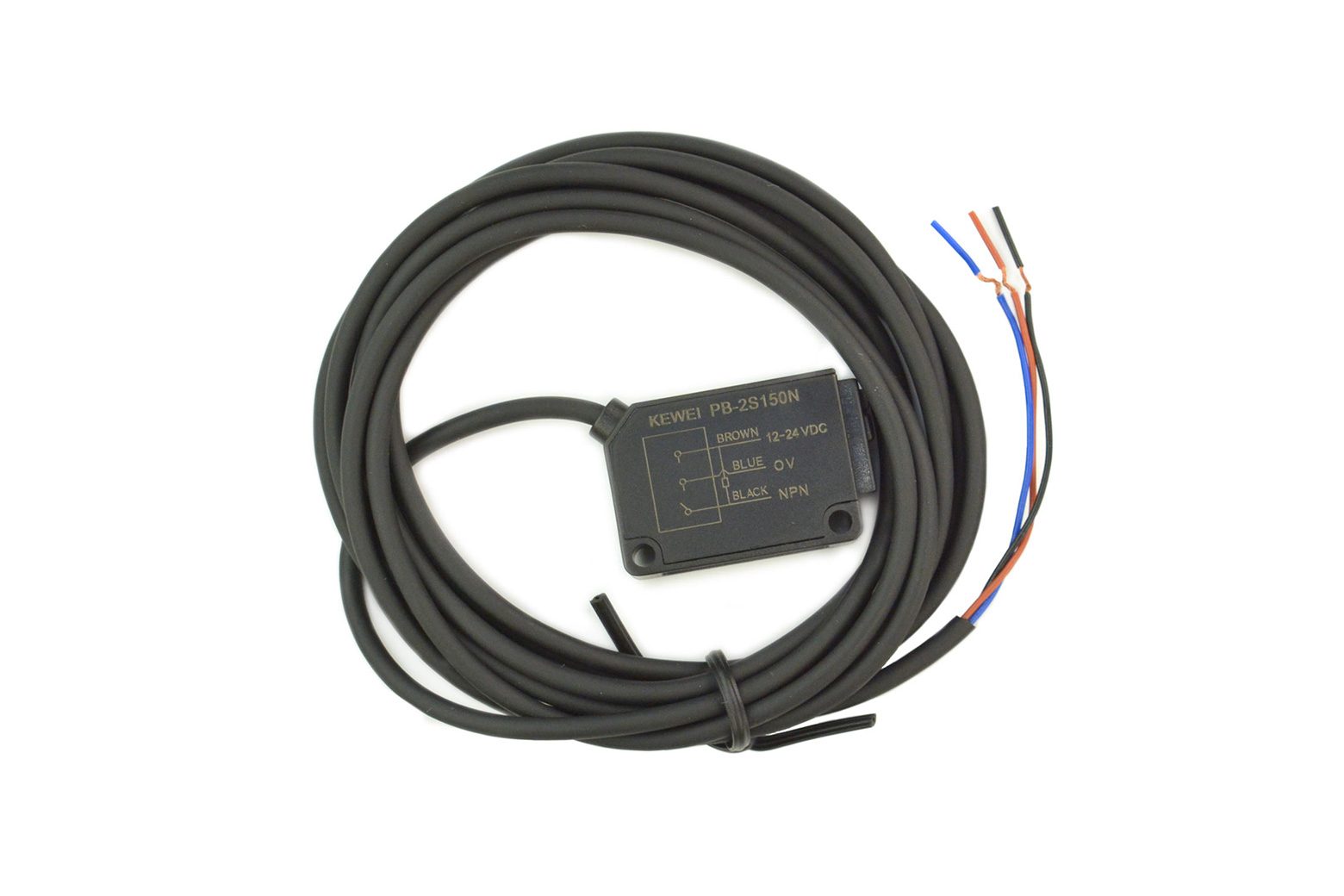

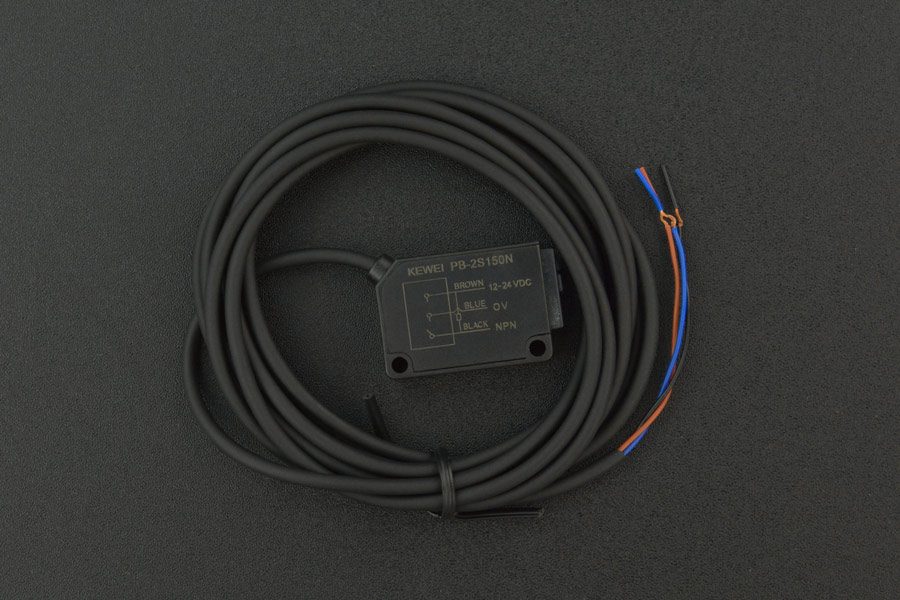

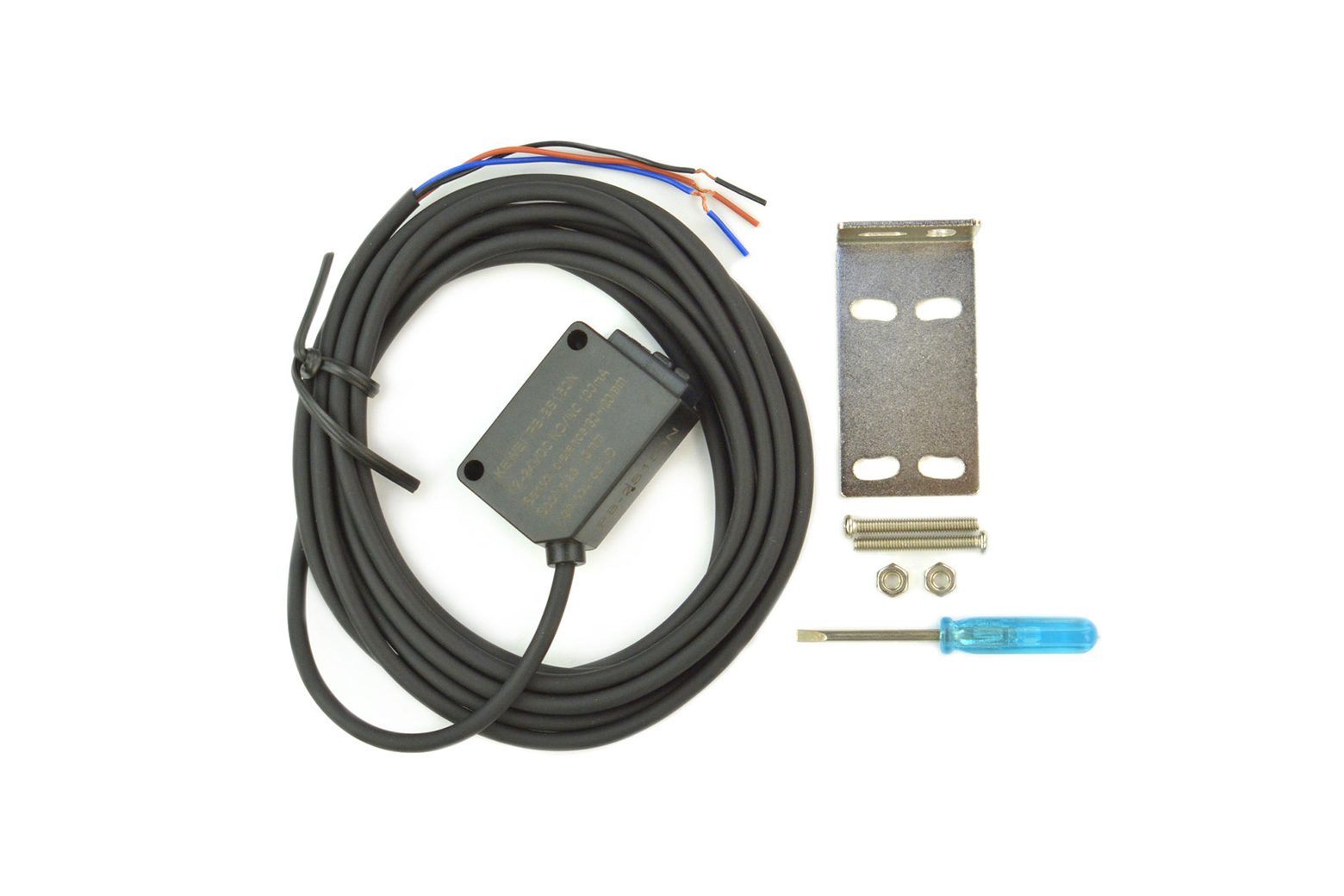

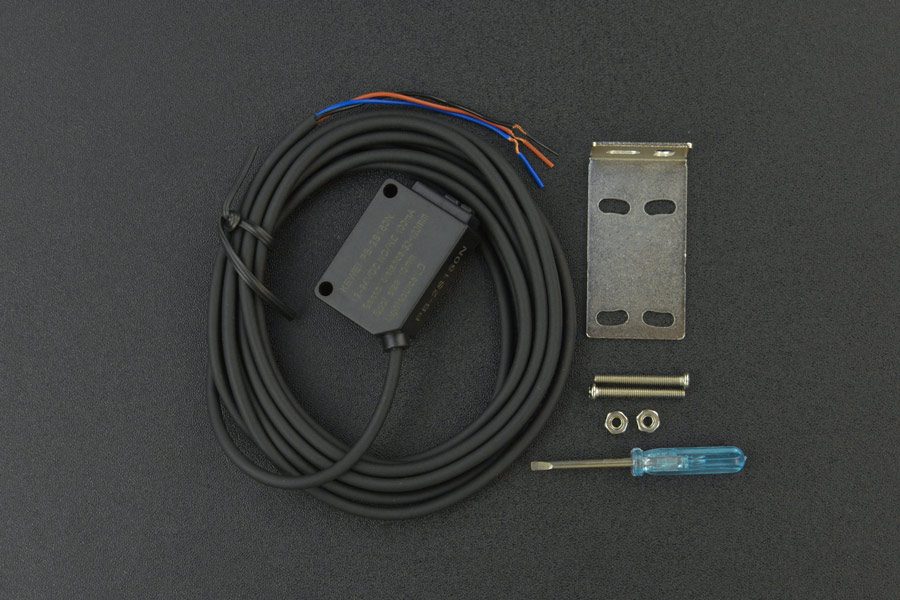

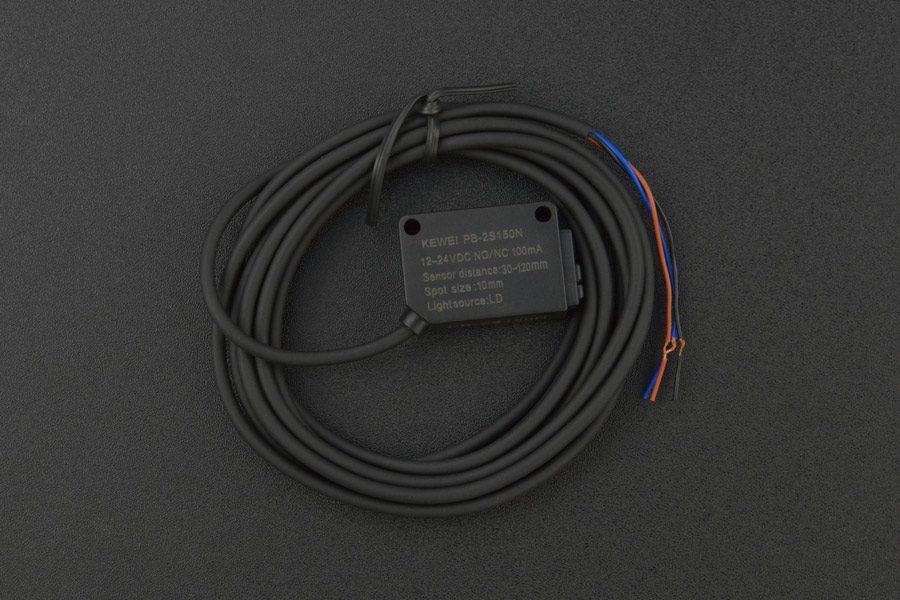

Introduzione Questo sensore fotoelettrico con soppressione dello sfondo di livello industriale offre un campo di rilevamento regolabile di 30–120 mm (varia in base alle condizioni operative). La distanza di rilevamento può essere calibrata tramite una manopola rotante, con un tempo di risposta rapido di 1 ms per prestazioni stabili. Costruito in materiale ABS, il sensore è ecologico, durevole e immune alle interferenze di colore e sfondo. La sensibilità minima alla rugosità superficiale garantisce un rilevamento affidabile. La protezione integrata da inversione di polarità, protezione da sovracorrente e protezione da sovratensione migliorano la sicurezza operativa. Il modulo funziona in un intervallo di temperatura compreso tra -20°C e 55°C (senza congelamento) e livelli di umidità compresi tra 35% e 85% di umidità relativa (senza condensa). Le applicazioni tipiche includono macchine pick-and-place SMT, ispezione di materiali di imballaggio, sistemi di sicurezza e controllo dell’automazione industriale. Diagramma dimensionale del sensore fotoelettrico con soppressione dello sfondo di livello industriale Manuale per l’utente Funzionamento (regolazione della portata di rilevamento) Impostazione predefinita: portata di rilevamento preimpostata su 30 mm. Il LED verde rimane fisso; Il LED rosso si attiva al rilevamento. Regolazione: dopo aver fissato il sensore, allinearlo con l’oggetto target. Ruotare la manopola in senso orario fino a quando l’indicatore passa dal verde al rosso per impostare il raggio di rilevamento ottimale. Interruttore modalità luce/buio: tenere premuto il pulsante per 10 secondi. Rilasciare quando il colore del LED cambia per confermare il cambio di modalità. Istruzioni di cablaggio del sensore fotoelettrico con soppressione dello sfondo di livello industriale Nota: per la misurazione della tensione durante l’installazione o la manutenzione, collegare un resistore da 1 kΩ tra i fili marrone (MARRONE) e nero (NERO). Il segnale in uscita può quindi essere misurato tra i fili blu (BLU) e nero (NERO). Precauzioni Evitare l’esposizione diretta al raggio di luce del sensore Non esporre la lente del sensore a fonti di luce intensa Non adatto per il rilevamento di superfici a specchio o colori specifici Se condensa, olio o polvere si accumulano sulla lente, pulirla delicatamente con un panno asciutto e privo di lanugine Mantenere la pulizia della lente in ambienti polverosi o oleosi L’alloggiamento in plastica non è resistente agli urti; evitare stress meccanici Specifiche Modello: PB-2S150N Alimentazione: 12–24 V CC ±10% Consumo di corrente: max. 30 mA Tipo di uscita: NPN, 100 mA max., tensione residua ≤ 1 V Intervallo di rilevamento: 30–120 mm (varia in base alle condizioni) Sorgente luminosa: spot rosso Dimensioni spot: Ø10 mm (a 100 mm di distanza) Tempo di risposta: 1 ms Rilevamento passo: minimo 3 mm, ≤ 10% della distanza impostata (sono possibili leggere variazioni) Rapporto di contrasto (nero/bianco): ≤ 5% (bianco: riflettività 95%; nero: 5% di riflettività) Oggetti rilevabili: Materiali opachi e semitrasparenti Regolazione: Manopola per la sensibilità della distanza Modalità operativa: Accensione luce/Scuro (attivazione tramite pressione del pulsante per 10 secondi) Indicatori: LED rosso: Stato alimentazione/uscita LED verde: Stabilità operativa Protezione: Polarità inversa, sovracorrente, sovratensione Protezione ingresso: IP64 Tolleranza luce ambientale: Interni: ≤20.000 Lux Luce solare: ≤5.000 Lux Temperatura operativa: Da -20°C a 55°C (senza congelamento) Umidità: 35%–85% RH (senza condensa) Materiale alloggiamento: plastica Peso: circa 30 g Elenco di spedizione Sensore fotoelettrico con soppressione dello sfondo (30~120 mm) x1
