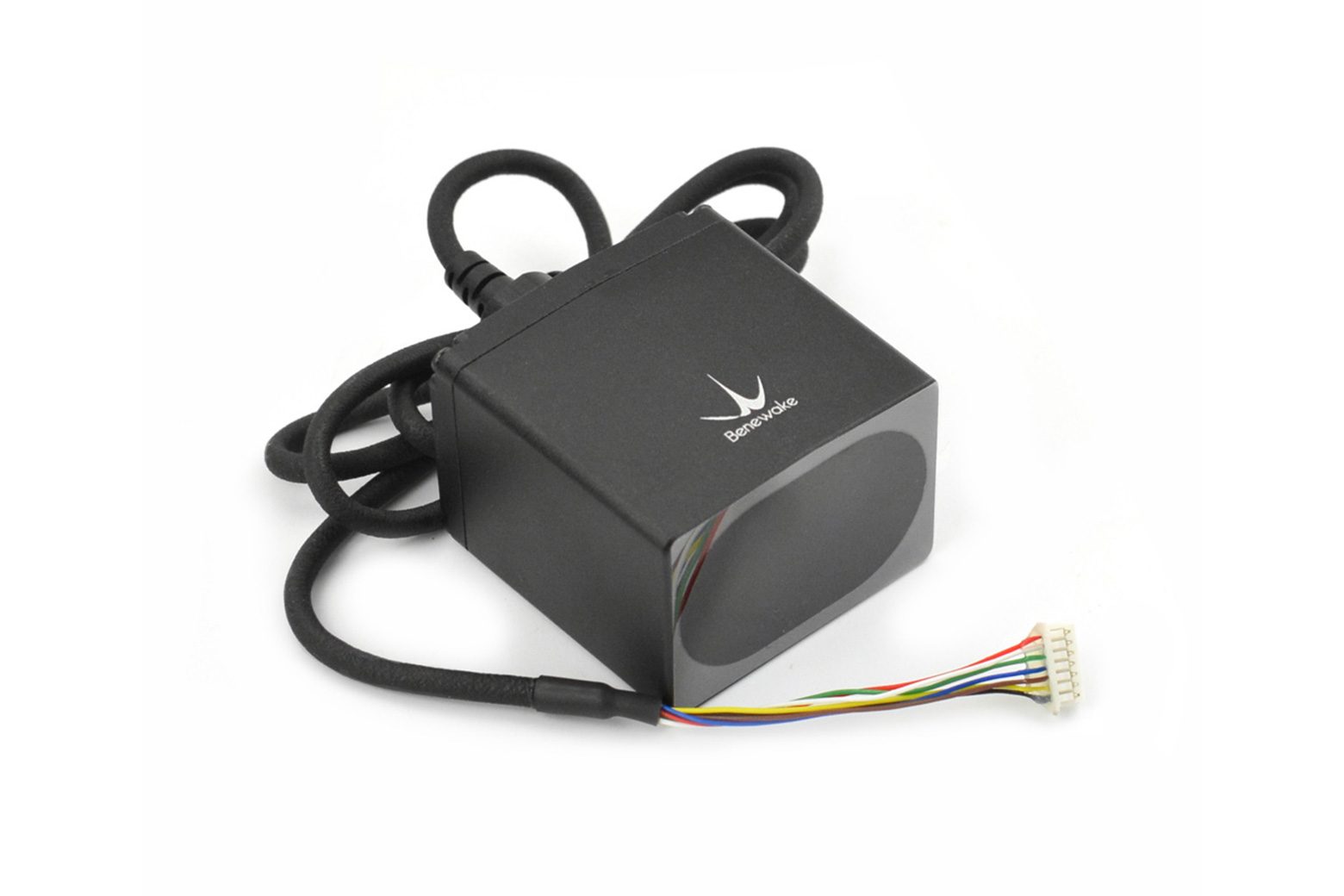

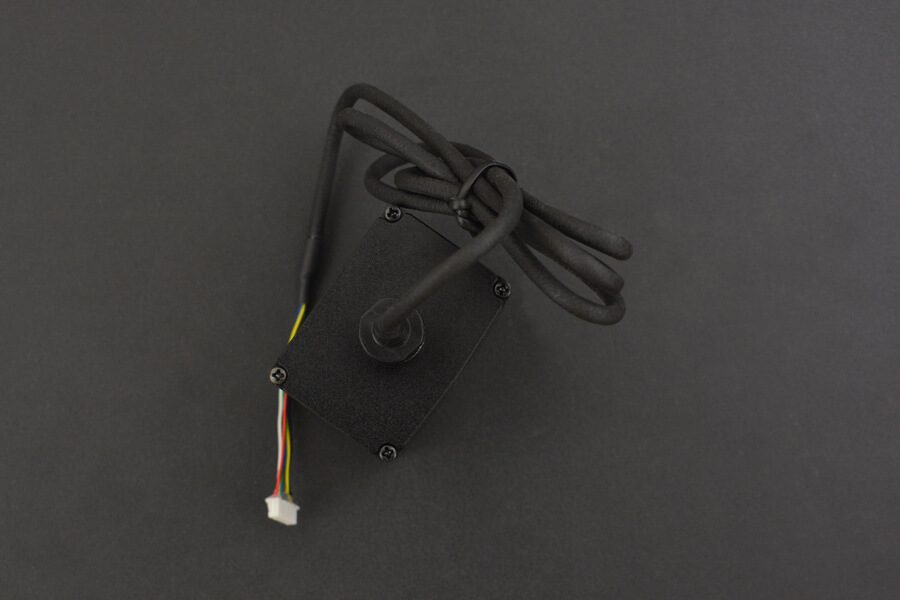

Sensore LiDAR a stato solido TF03 ToF a punto – SEN0329

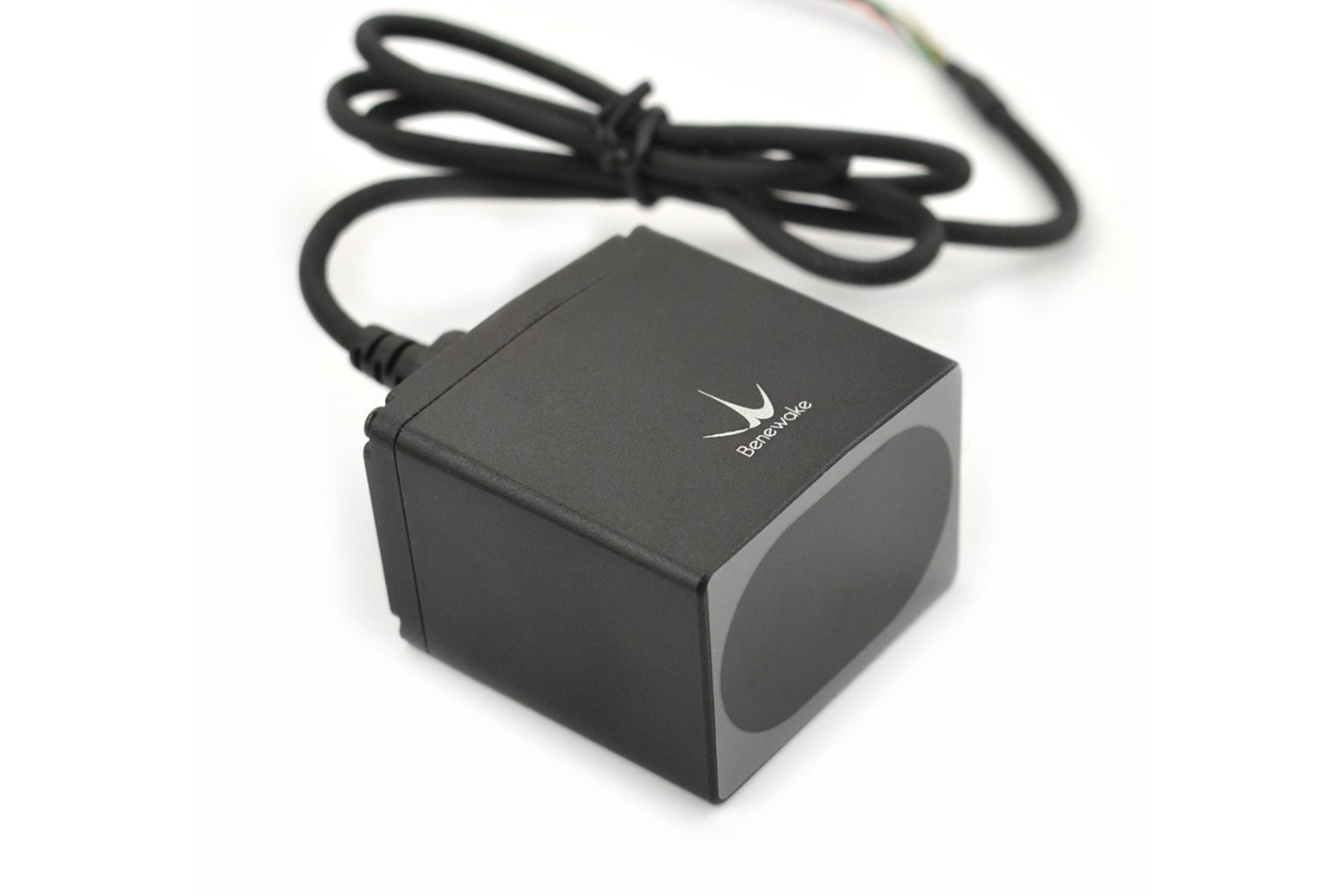

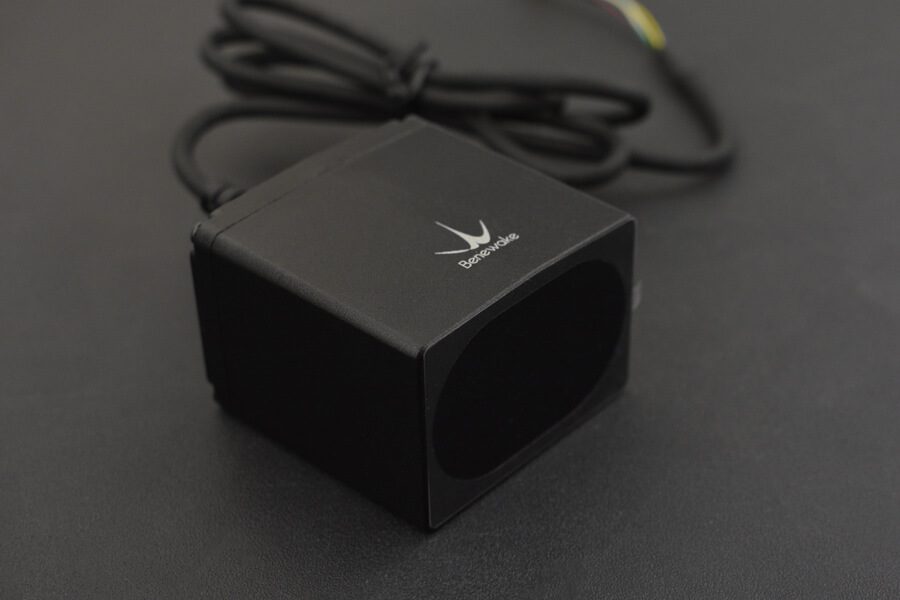

Introduzione TF03 è un LiDAR a stato solido ToF a punto singolo a lunga distanza di livello industriale, fornisce un raggio di rilevamento fino a 180 m. Essendo il prodotto di terza generazione della serie TF, TF03 eredita i vantaggi di efficienza economica e di integrazione compatta delle due generazioni precedenti. Questo lidar a stato solido TF03 (180 m) è compatibile con più interfacce, UART/CAN/IO per soddisfare le varie esigenze in diversi scenari applicativi. Prestazioni eccellenti Portata di rilevamento Fino a 180 m Zona cieca di 0,1 m ±10 cm Precisione Fino a 10 KHz Frequenza 100 Klux Immunità alla luce ambientale Contiene un algoritmo di compensazione mirato all’ambiente con luci esterne, mantenendo prestazioni eccellenti in ambienti difficili. Elevato livello di protezione e supporto di interfacce multiple Il guscio del LiDAR a stato solido TF03 (180 m) è realizzato in lega di alluminio e vetro passa-banda a infrarossi per migliorare la resistenza complessiva. Con il grado di protezione IP67, il sensore può essere applicato in vari ambienti estremi. Nel frattempo, supporta più interfacce per diverse applicazioni, come UART, CAN, IO. Modalità di lavoro personalizzate Oltre a ciò, i clienti possono configurare più parametri del LiDAR a punto singolo TF03 (180 m), tra cui la frequenza di misurazione, la velocità di trasmissione, la modalità di trigger, l’assegnazione del fuori campo e così via. TF03 è inoltre dotato della funzione BootLoader, che consente agli utenti di aggiornare localmente il firmware del prodotto. Dimensioni ridotte Con una dimensione ridotta di 44*42,9*31,8 mm, può essere coperto solo con il palmo di una mano. Il LiDAR a stato solido TF03 (180 m) è applicabile all’inseguimento del terreno dei droni, alla prevenzione delle collisioni di automobili, al trasporto intelligente e agli avvisi di sicurezza industriale. Facile da usare È compatibile con controller come Arduino, Raspberry Pi. Con le librerie Arduino e Raspberry Pi sviluppate da DFRobot, gli utenti possono integrare comodamente le funzioni nel sistema per sviluppare le proprie applicazioni. Nota 1. Questo prodotto può essere sottoposto a manutenzione solo da professionisti qualificati e solo i pezzi di ricambio originali possono essere utilizzati per garantirne prestazioni e sicurezza. 2. Il prodotto stesso non ha polarità e protezione da sovratensione. Completare il cablaggio e fornire l’alimentazione correttamente in base al contenuto del manuale. 3. La temperatura di funzionamento del prodotto è -20℃~60℃, non utilizzarlo oltre questo intervallo per evitare rischi. 4. La temperatura di conservazione del prodotto è -40°C~85°C; si prega di non conservarlo oltre questo intervallo di temperatura, per evitare rischi. 5. Non aprire l’involucro per operazioni di montaggio o manutenzione oltre a quelle contenute nel presente Manuale; in caso contrario, ciò influenzerà le prestazioni del prodotto. 6. Quando il trasmettitore del prodotto e la lente del ricevitore sono coperti da sporco, esiste il rischio di guasti. Si prega di mantenere l’obiettivo pulito. 7. Il prodotto potrebbe rompersi se immerso completamente in acqua. Non usarlo sott’acqua. 8. Quando si rilevano oggetti con elevata riflettività, come specchi e piastrelle lisce, il prodotto potrebbe presentare il rischio di guasti. Specifiche Intervallo di prestazioni del prodotto: 0,1 m-180 m @ riflettività 90% 0,1 m-70 m @ riflettività 10% 0,1 m-130 m @ riflettività 90% e 100 Klux, 0,1 m-50 m @ riflettività 10% e 100 Klux Precisione: ±10 cm (meno di 10 m), 1% (più di 10 m) Risoluzione della distanza: 1 cm Frequenza fotogrammi: 1Hz-1000Hz Regolabile (predefinito 100Hz) Immunità alla luce ambientale: 100klux Ripetibilità: 1σ：<3cm Temperatura operativa: -25℃~60℃ Velocità di custodia: IP67 Parametri ottici Sorgente luminosa: LD Lunghezza d’onda della sorgente luminosa: 905nm Angolo FOV: 0,5° Classe laser: CLASSE1 (EN60825) Parametri elettrici Tensione di alimentazione: 5 V~24 V Corrente media: ≤150 mA a 5 V, ≤ 80 mA a 12 V, ≤ 50 mA a 24 V Consumo energetico: ≤ 0,9 W Corrente di picco: ≤ 180 mA Livello di tensione di comunicazione: LVTTL (3,3 V) Interfacce di comunicazione: UART/CAN/IO Altre dimensioni: 44*43*32 mm/1,73*1,69*1,26″ Custodia Materiale: Lega di alluminio Temperatura di stoccaggio: -40℃~85℃ Peso: 89g±3g Lunghezza cablaggio: 70cm/27.56” Applicazioni Mantenimento dell’altitudine del drone e monitoraggio del terreno Controllo macchina e sensori di sicurezza Strumento di misurazione della distanza Lista di spedizione TF03 (ToF) Sensore di portata laser (180 m) x1 Documenti Wiki del prodotto TF03 RoHS2.0 Report TF03-UART-CE-SH
