Sensore LiDAR a stato solido TFmini – SEN0259

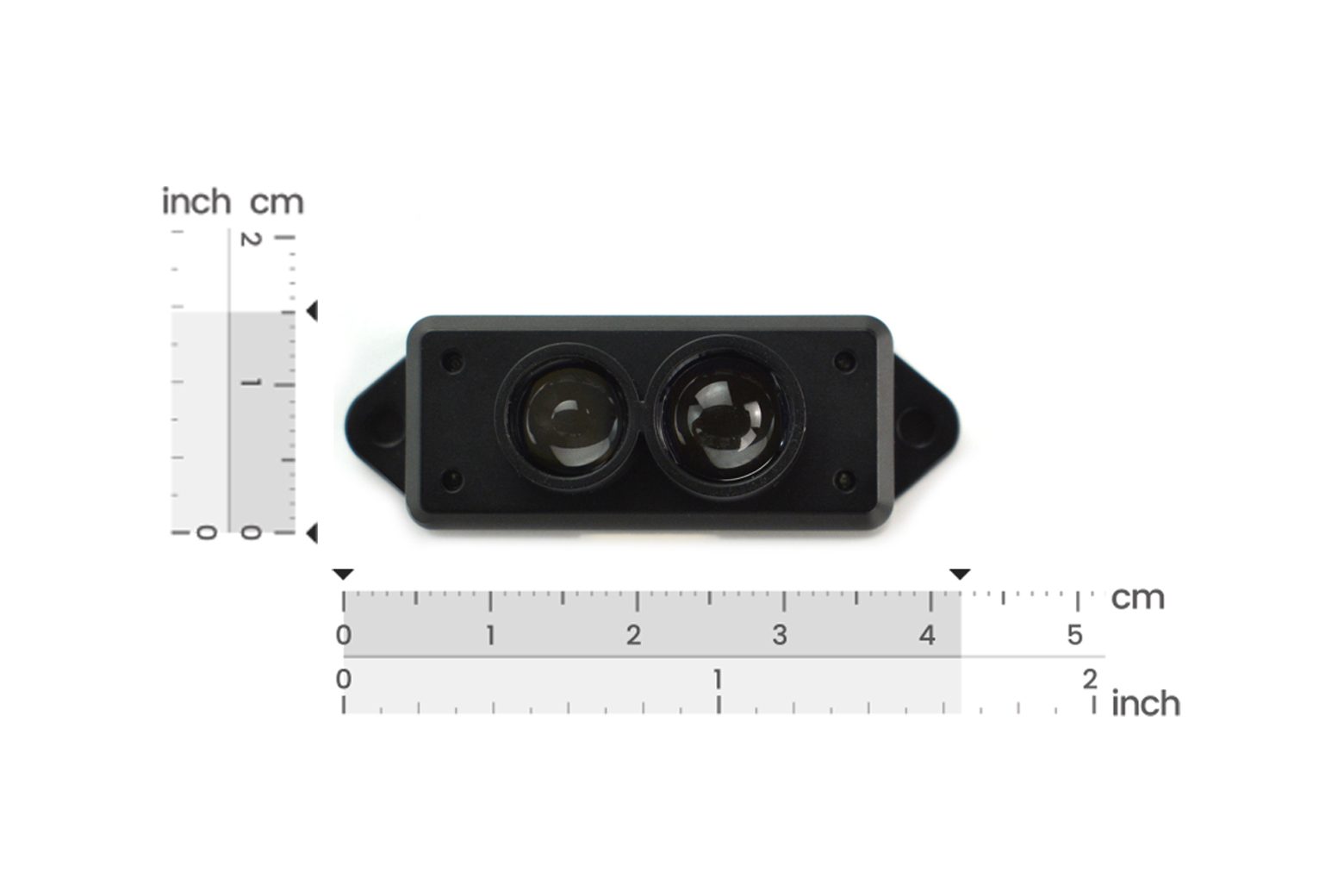

Introduzione TFmini-S è un Lidar laser unidirezionale basato sulla tecnologia del tempo di volo (ToF). È costituito da speciali dispositivi ottici ed elettronici, che integrano algoritmi adattivi per ambienti applicativi interni ed esterni. Ha un corpo piccolo e prestazioni elevate nella misurazione della distanza. Mini formato La dimensione del LiDAR a stato solido a punto singolo TFmini-S è di soli 42x15x16 mm e il suo peso è di soli 5 g, questa dimensione mini consente di integrarlo in piccole applicazioni. Prestazioni elevate TFMini-S è un LiDAR ToF a punto singolo aggiornato basato su TFmini. La zona cieca è ridotta a 10 cm Nessuna paura della luce ambientale Supporta uscite UART fino a 1000 Hz, interfacce di comunicazione I²C commutabili in qualsiasi momento Facile da iniziare Il sensore lidar TFmini-S adotta l’interfaccia di comunicazione UART (TTL) / I2C, può essere alimentato da 5 V standard e il suo consumo energetico medio è di 0,6 W. Può essere compatibile con una varietà di controller Arduino. Con lo scudo di espansione DFRobot Gravity IO, Arduino può essere collegato direttamente senza cavi aggiuntivi. Può essere facilmente integrato nel sistema se utilizzato con la libreria Arduino sviluppata da DFRobot. Schema elettrico del lidar a stato solido TFmini-s e Distanza di rilevamento di Arduino La distanza di rilevamento massima del lidar a stato solido TFmini-S è di 12 metri. FOV di 2 gradi. La sua anti-interferenza è forte e può funzionare con la luce esterna. Diagramma schematico del campo di misurazione NOTA: il prodotto potrebbe non essere valido quando si rilevano oggetti con elevata riflettività, come specchi e piastrelle lisce. Se tra il prodotto e l’oggetto testato sono presenti oggetti trasparenti, come vetro e acqua, il prodotto potrebbe non essere più valido. Non toccare la scheda elettronica a mani nude. Se necessario, indossare un braccialetto elettrostatico o guanti antistatici. Applicazioni Sistemi di controllo della macchina e di misurazione della sicurezza Robot telemetro laser Quad-copter con mantenimento dell’altitudine e monitoraggio del terreno Caratteristiche Telemetro laser unidirezionale Portata massima di rilevamento: 12 m Esegue eccellenti misurazioni della distanza, alta precisione. Supporta una risoluzione di campionamento di 100 Hz, reattiva. Dimensioni ridotte e basso consumo energetico. Specifiche Intervallo di tensione: 5 V±0,1 V Interfaccia di comunicazione: UART / I2C Intervallo di funzionamento: 0,1 m-12 m @90% di riflettività Potenza media: 0,6 W Angolo di accettazione: 2° Risoluzione minima: 1 mm Frequenza di aggiornamento: 100 Hz Precisione di portata: ±6 cm@ (0,1-6 m) ±1% @ (6 m-12 m) Unità di portata: mm Banda: 850 nm Dimensioni: 1,65 pollici x 0,59 pollici x 0,63 pollici / 42 mm x 15 mm x 16 mm Temperatura di funzionamento: 0°C ~ 60°C Temperatura di stoccaggio: -20°C~75°C Ambiente anti-luce: 70 Klux Peso: 4,7 g Progetti Progetto 1. Distanziometro e rilevatore di ostacoli con un laser mini TD LiDAR (ToF) e arduino Introduzione: Questo video introdurrà come realizzare un distanziometro con un modulo laser o infrarosso per i tuoi progetti elettronici. Lista di spedizione TFmini-S LiDAR (12 m) x1 TFmini-S LiDAR (12 m) Cavo A x1 TFmini-S LiDAR (12 m) Cavo B x1 Documenti Wiki del prodotto TFmini-S ROHS TFmini-S CE-SH
